Расчёт отделки комнаты: план, развёртки стен и ведомость объёмов

Описание

Учебный пример для комнаты 4,2 × 3,6 м высотой 2,8 м. Требовалось связать план, развёртки и расчёт отделки, отдельно показать вычеты проёмов и длину плинтуса.

Решение

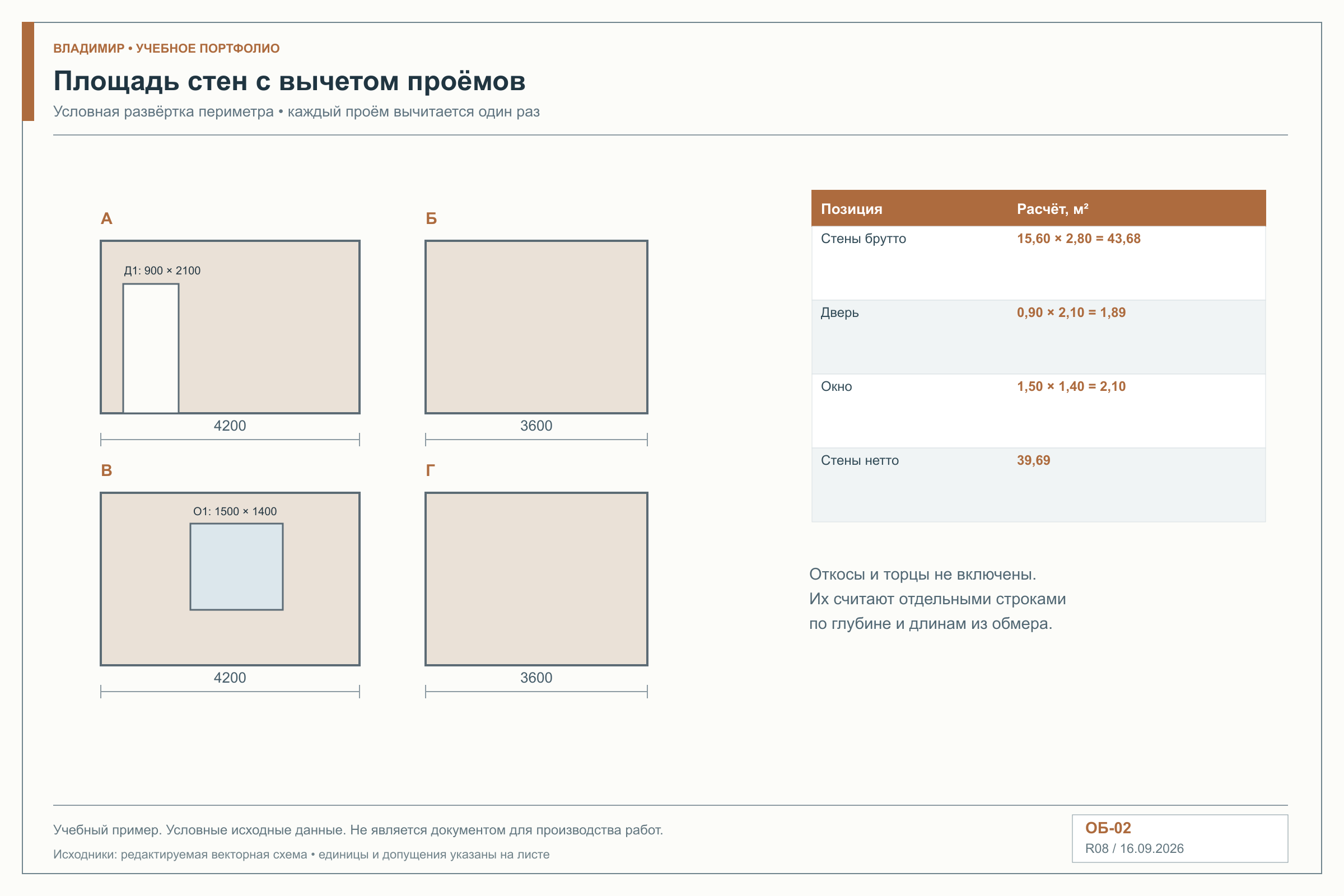

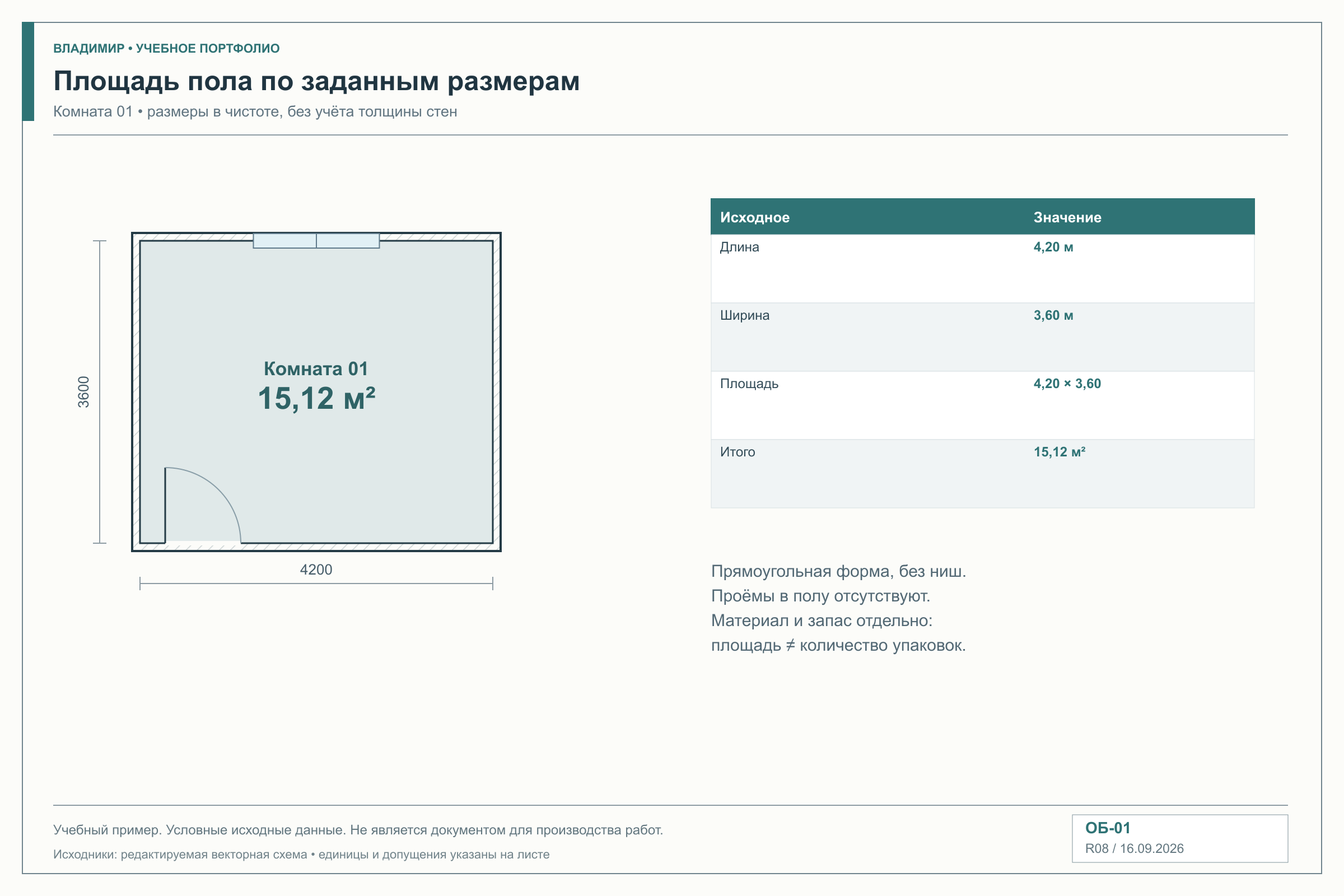

Вычерчены план и четыре развёртки стен. Площади рассчитаны по размерам: пол 15,12 м², стены до вычетов 43,68 м². Дверь 0,9 × 2,1 м и окно 1,5 × 1,4 м вычтены отдельно. Для плинтуса учтён дверной проём.

Результат

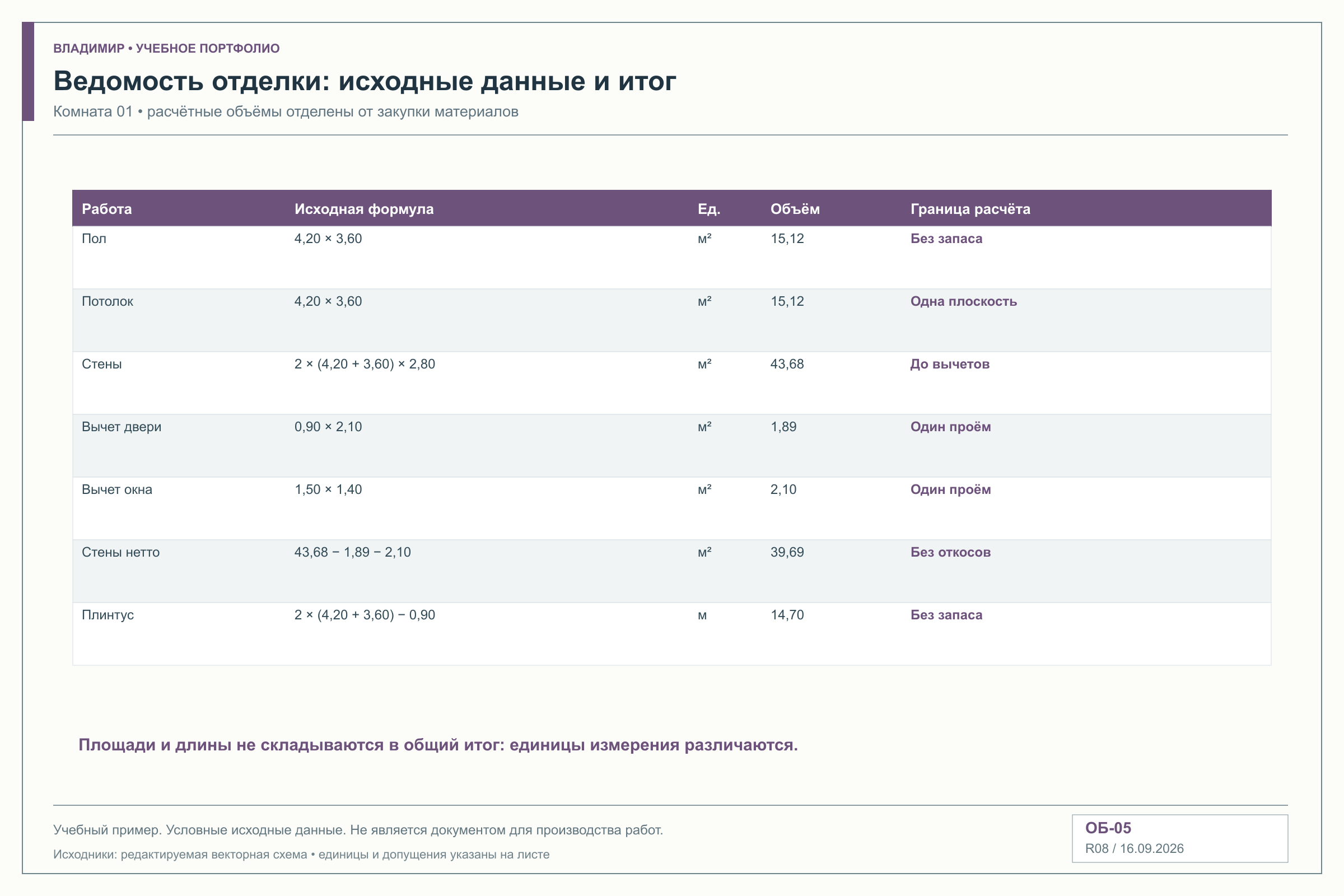

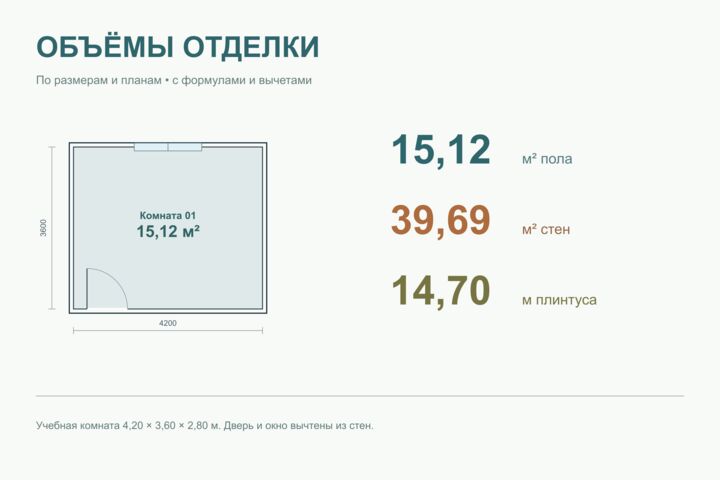

Получены проверяемые объёмы: стены под отделку 39,69 м², пол 15,12 м², плинтус 14,7 м. На листах показаны исходные размеры и формулы. Данные условные; это пример расчёта объёмов, а не смета стоимости работ.
