Пример на условных данных. Инженерные системы одноэтажного дома 12 на 10 м в Московской области: отопление от газового котла, водопровод и канализация, электроснабжение 15 кВт по техническим условиям.
Посчитал теплопотери каждого помещения по СП 60.13330.2020, проверил утепление по СП 50.13330.2024, климат взял из СП 131.13330.2025. Подобрал радиаторы по секциям под окна и мощность котла. Расходы воды посчитаны по СП 30.13330.2020. Электрическая нагрузка по СП 256.1325800, групповые линии проверены по току, защите и потере напряжения по ГОСТ Р 50571.

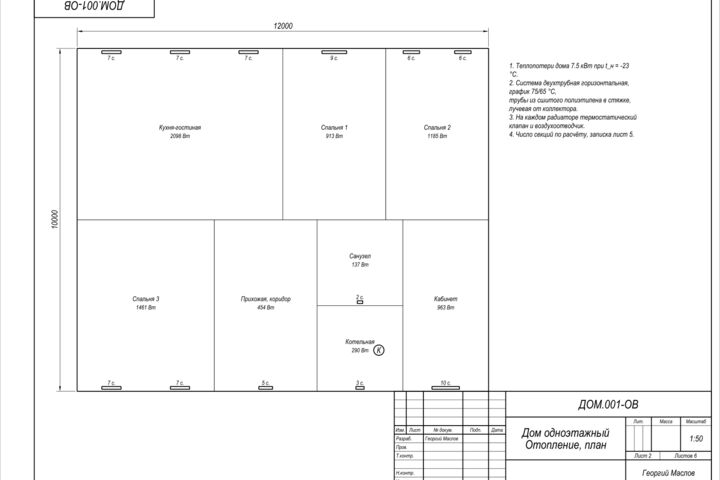

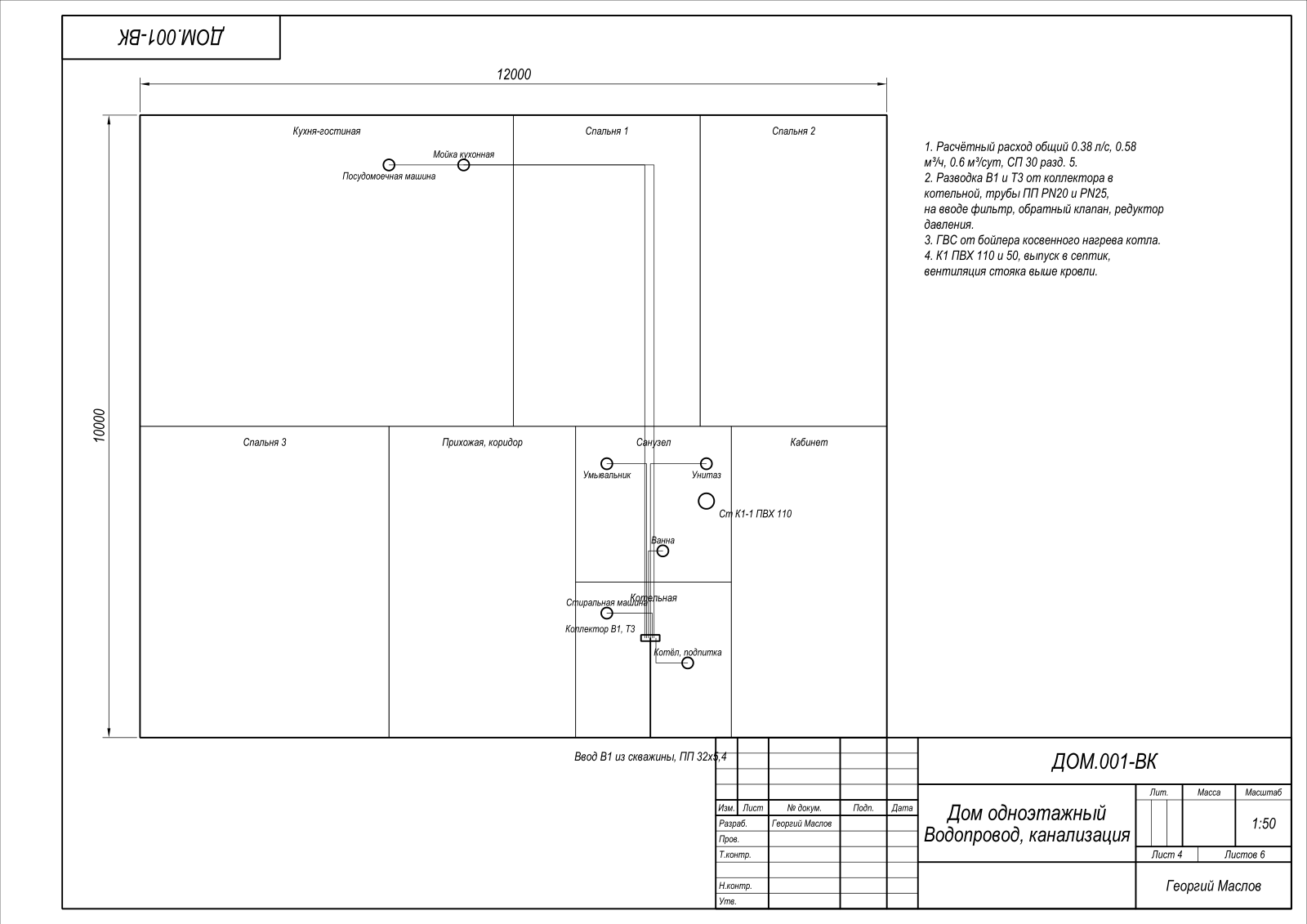

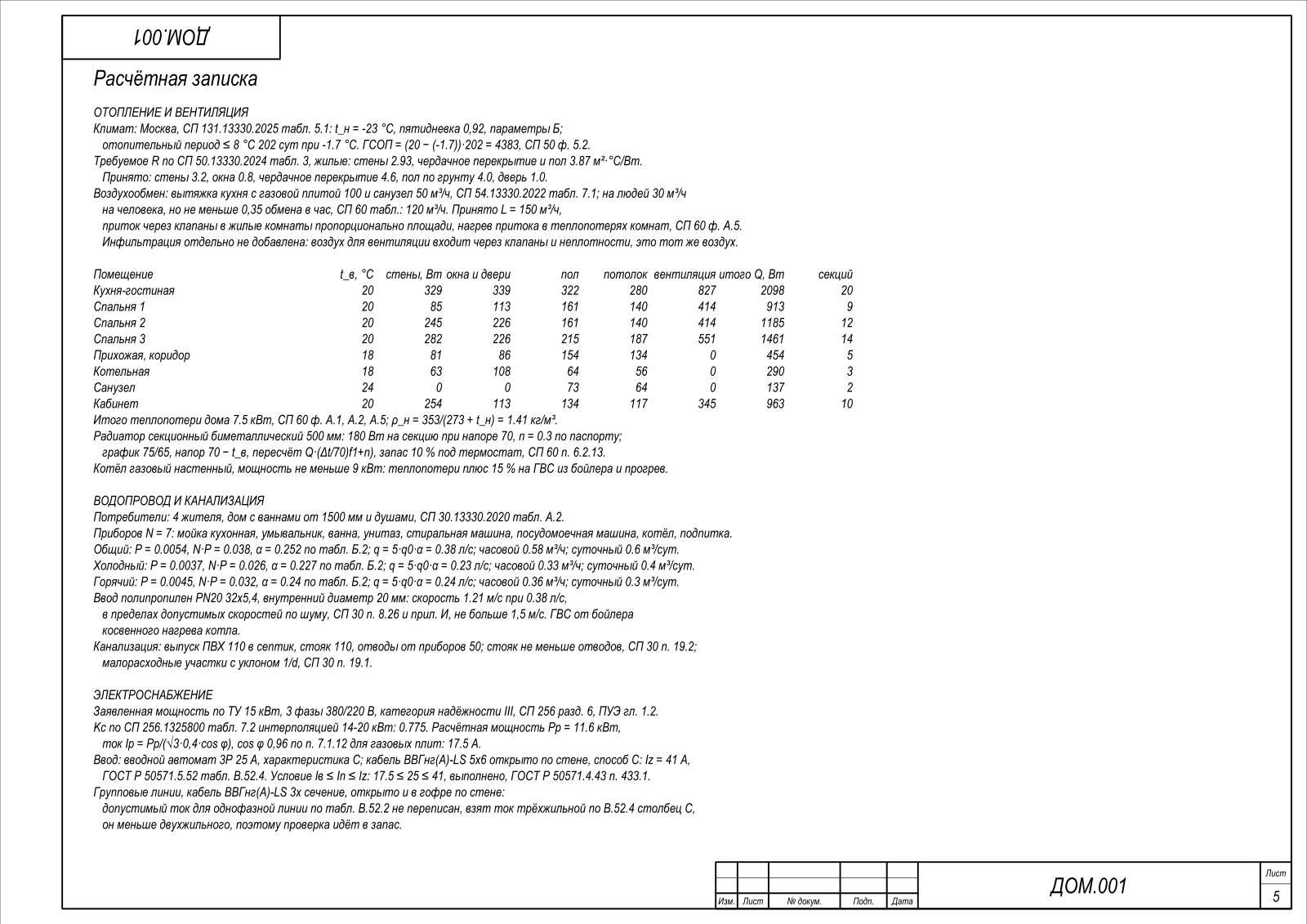

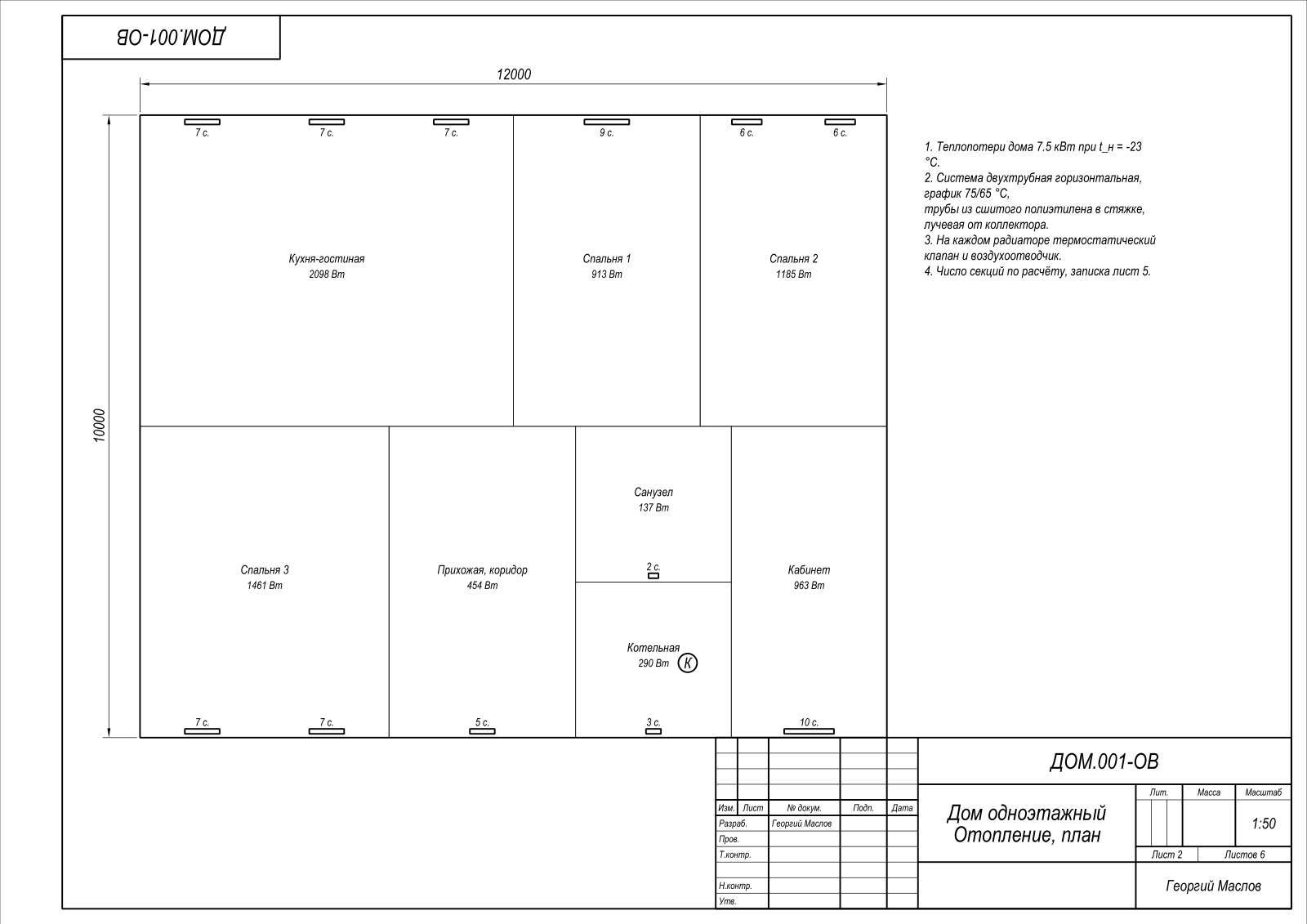

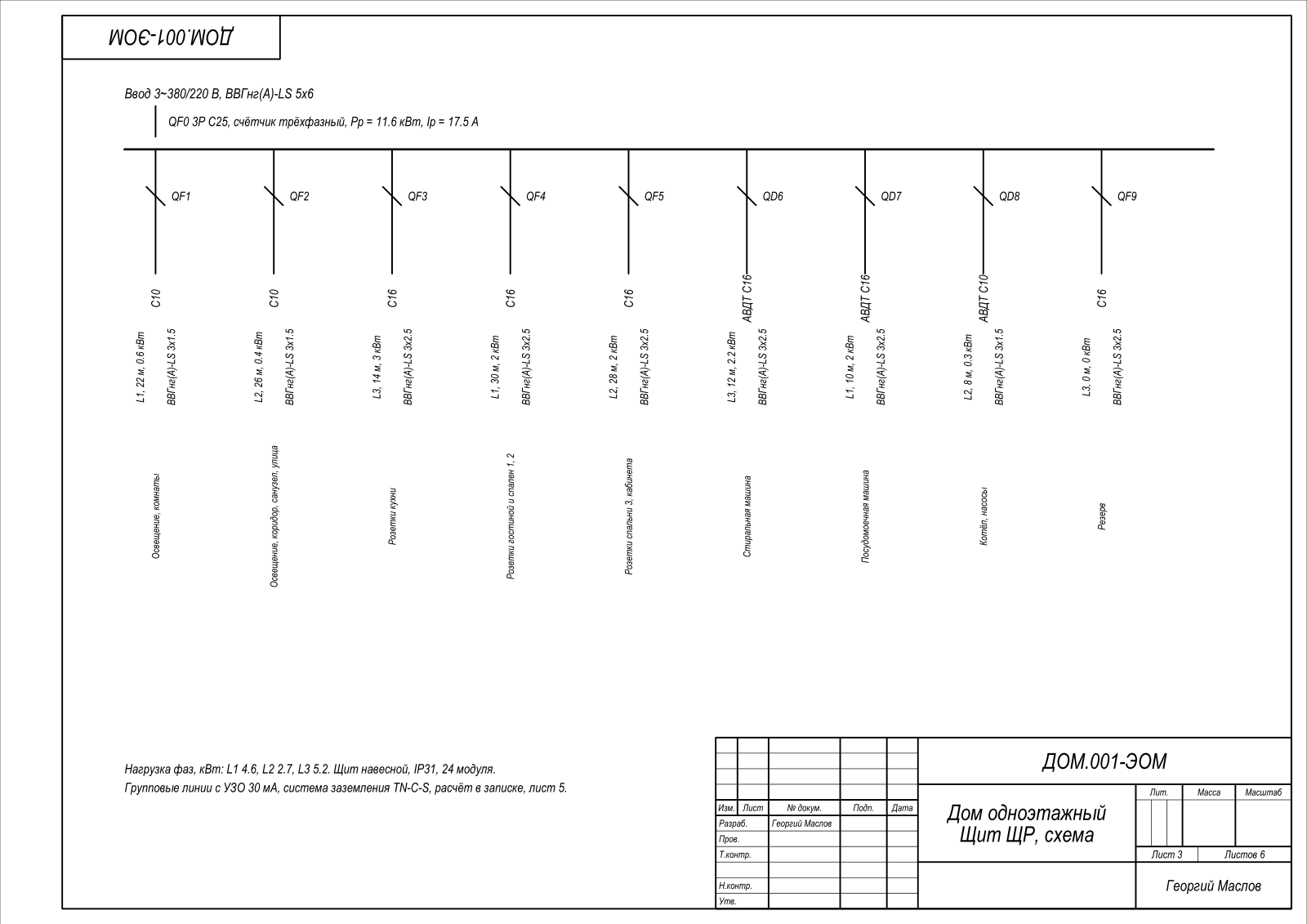

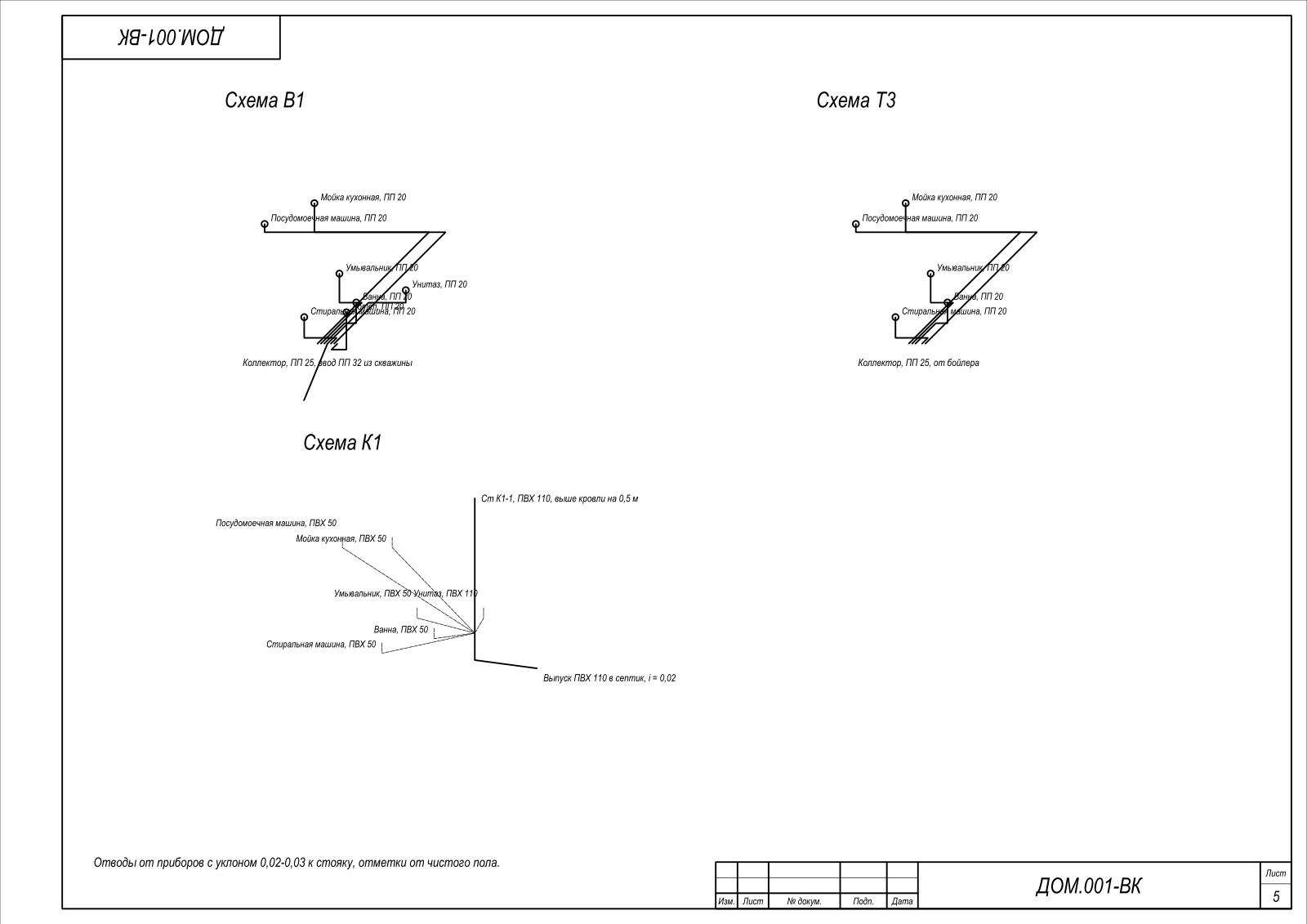

Семь листов: общие данные, план отопления с нагрузками и радиаторами, однолинейная схема щита, план водопровода и канализации, схемы В1, Т3 и К1, расчётная записка. Теплопотери дома 7,5 кВт, котёл от 9 кВт, расчётная электрическая мощность 11,6 кВт, расход воды 0,38 л/с. Кабели групповых линий проверены по току для однофазных линий по табл. В.52.2 ГОСТ Р 50571.5.52.
