Рама модуля из фанеры под фрезер ЧПУ: замки ласточкин хвост, раскрой на листы, G-код

Описание

Пример на условных данных. Каркас модульной постройки из фанеры 21 мм на соединениях без крепежа, по принципу пазла, для изготовления на фрезерном станке с ЧПУ.

Решение

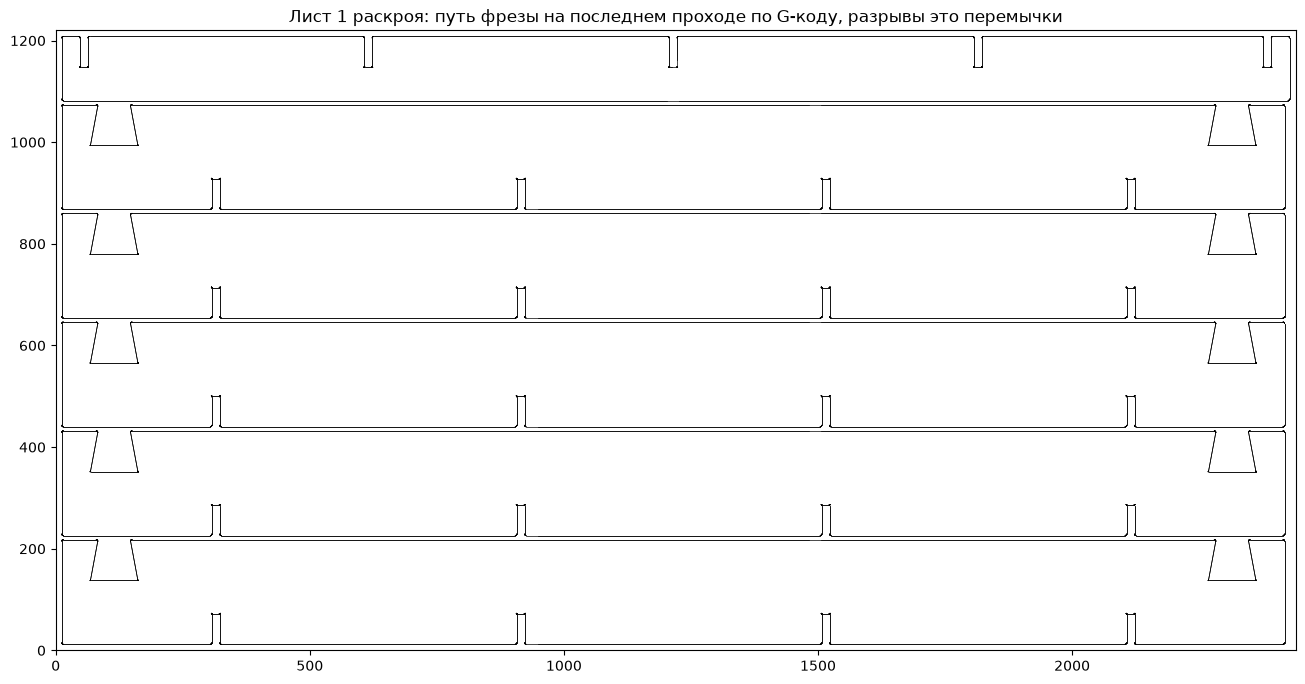

Спроектировал раму 2400 на 2400 мм: стойки и ригели на замках ласточкин хвост, пазы под продольные прогоны с зазором 0,3 мм на сторону. В углах пазов отверстия под диаметр фрезы, чтобы шип садился до упора. Детали разложены по листам 2440 на 1220. Для каждого листа написана управляющая программа: отверстия, контуры со смещением на радиус фрезы, проходы по 7 мм и перемычки, которые держат деталь на листе. Программа сама проверяет, что фреза не выходит за лист.

Результат

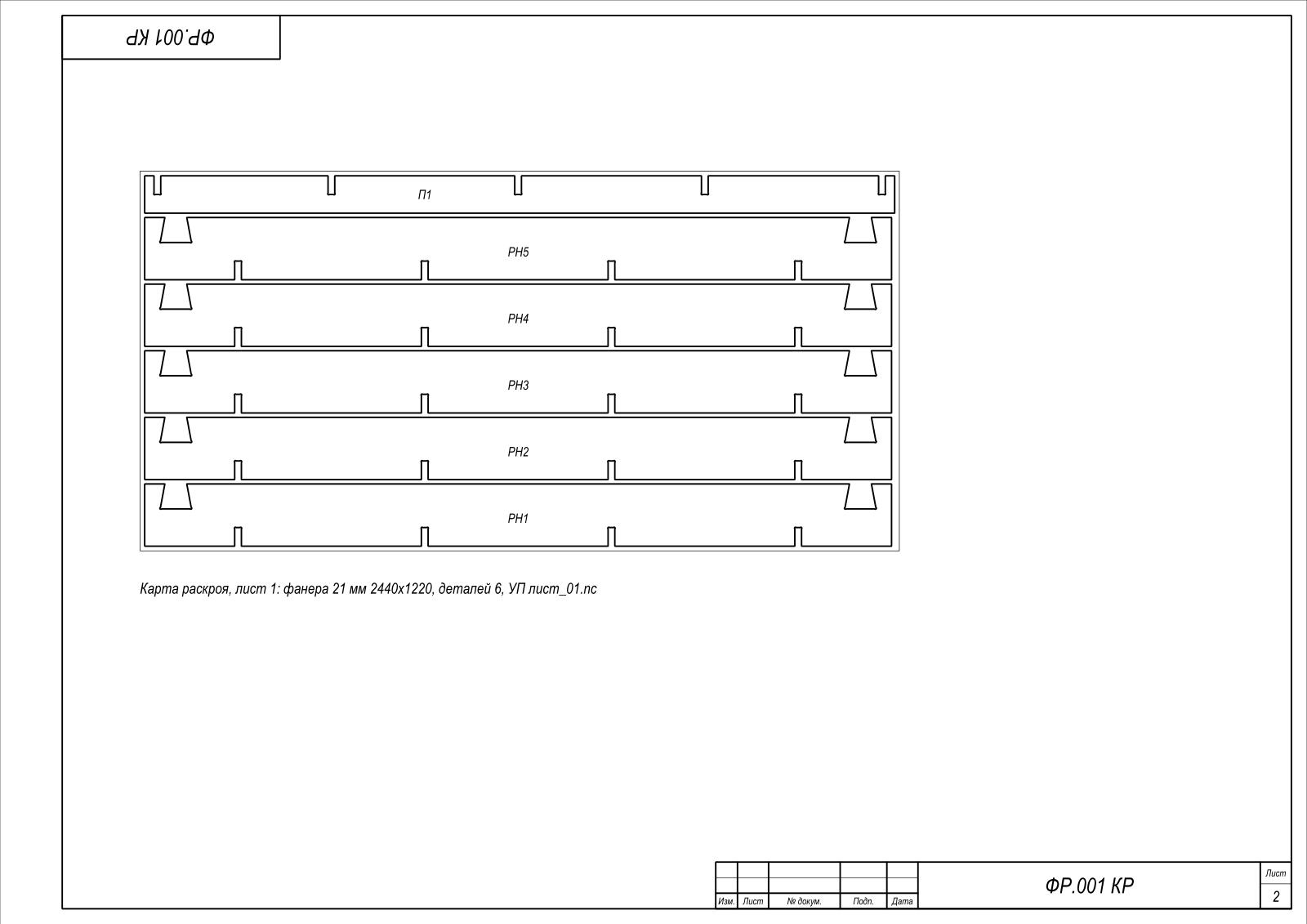

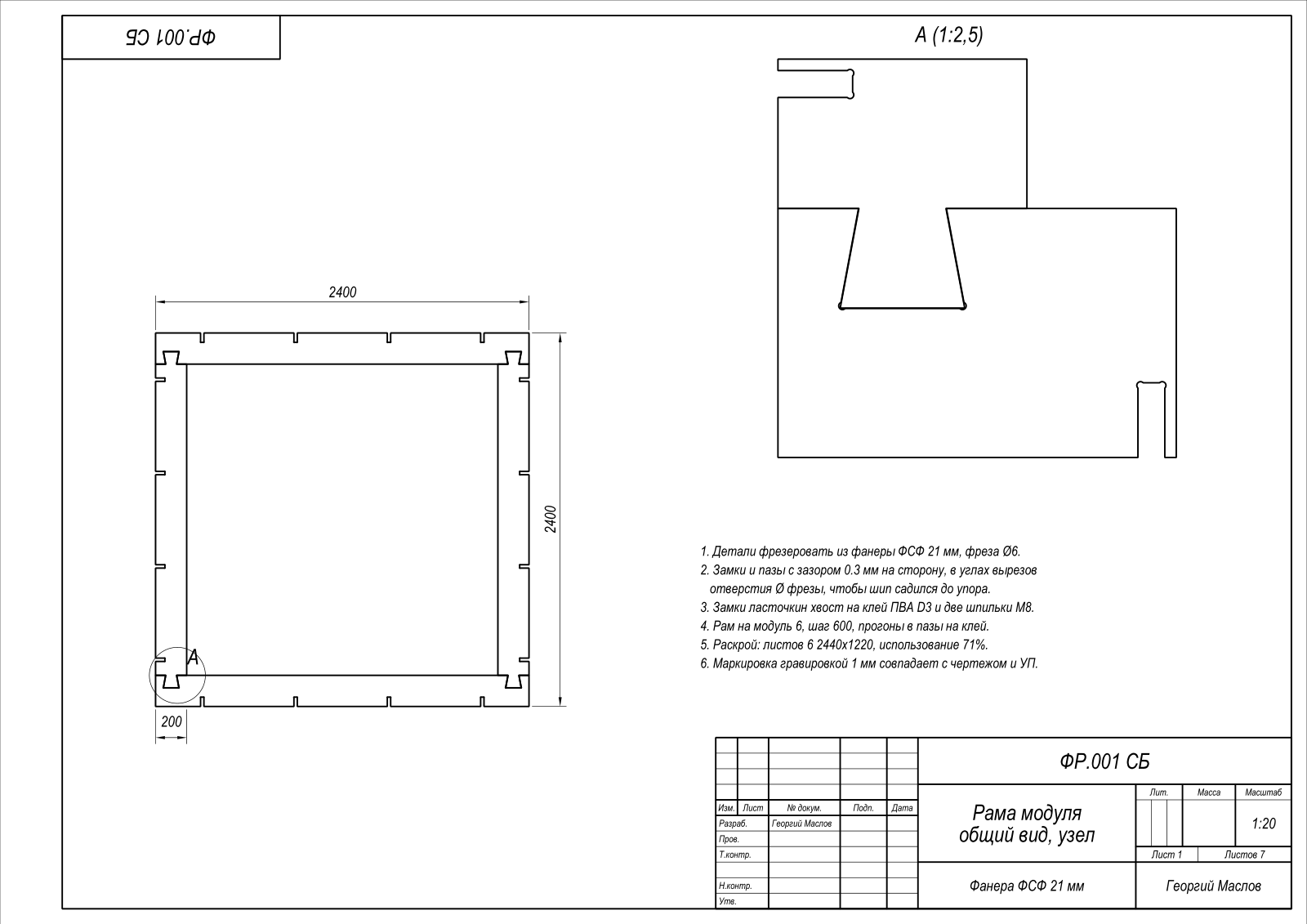

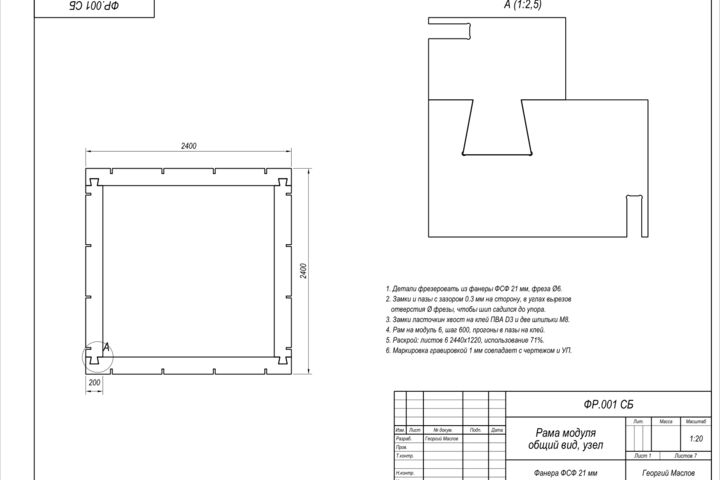

Чертёж рамы с узлом, карты раскроя на 6 листов с использованием материала 71 процент, DXF деталей и листов, G-код на каждый лист. Номер детали совпадает в чертеже, раскрое и программе.
