Клиент обратился с задачей подготовки цельной 3D-модели персонажа («Уточка») к физическому изготовлению в виде детского сборного конструктора/фигурки для 3D-печати.
Исходные данные:
1. Готовая сгенерированная монолитная 3D-модель уточки без разделения на элементы.

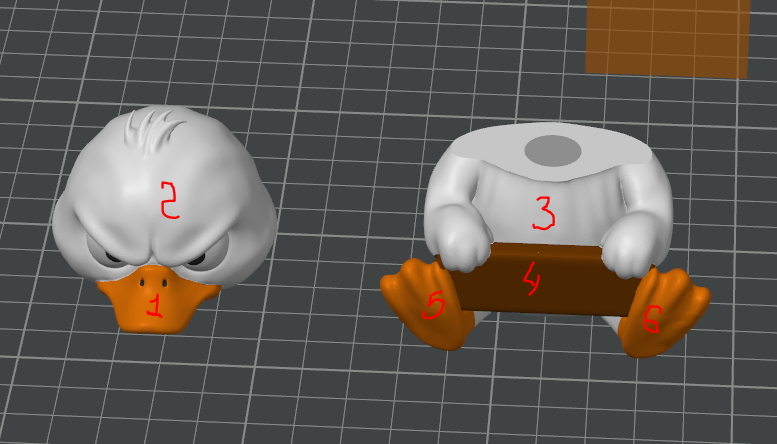

Нужно превратить статичную единую сетку в сборно-разборный конструктор из 6 ключевых деталей: голова, туловище, клюв, табличка/блок и две лапы. Плюс после этого разработать систему надежных механических соединений (пазов и позиционирующих штырей/шипов), обеспечивающих легкую сборку, точную фиксацию деталей без люфтов и возможность комфортной послойной 3D-печати на FDM/SLA-принтерах.

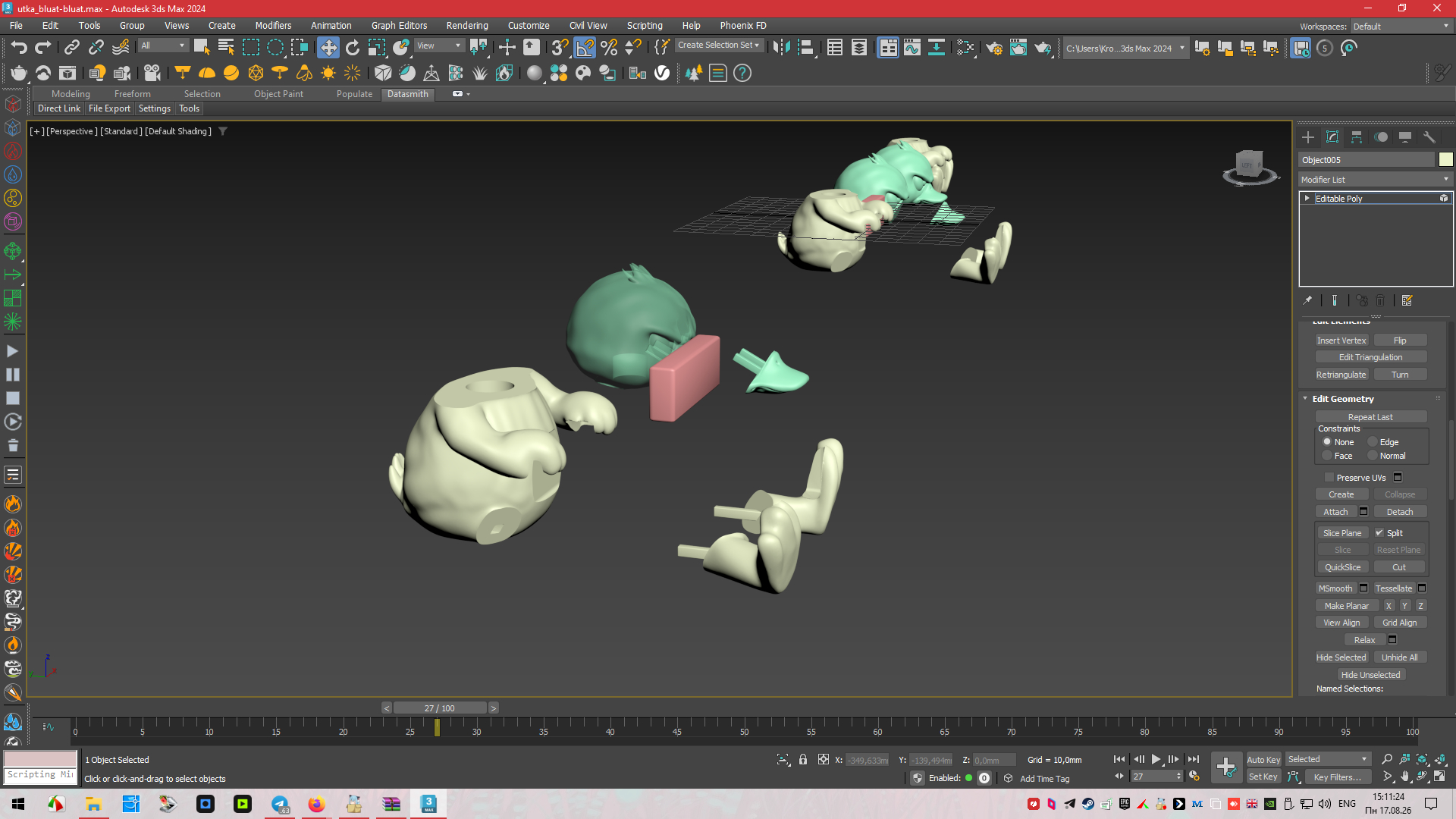

Работа выполнялась в среде Autodesk 3ds Max с применением инструментов точного полигонального моделирования и булевых операций.
Этапы реализации:
Анатомическая сегментация сетки:

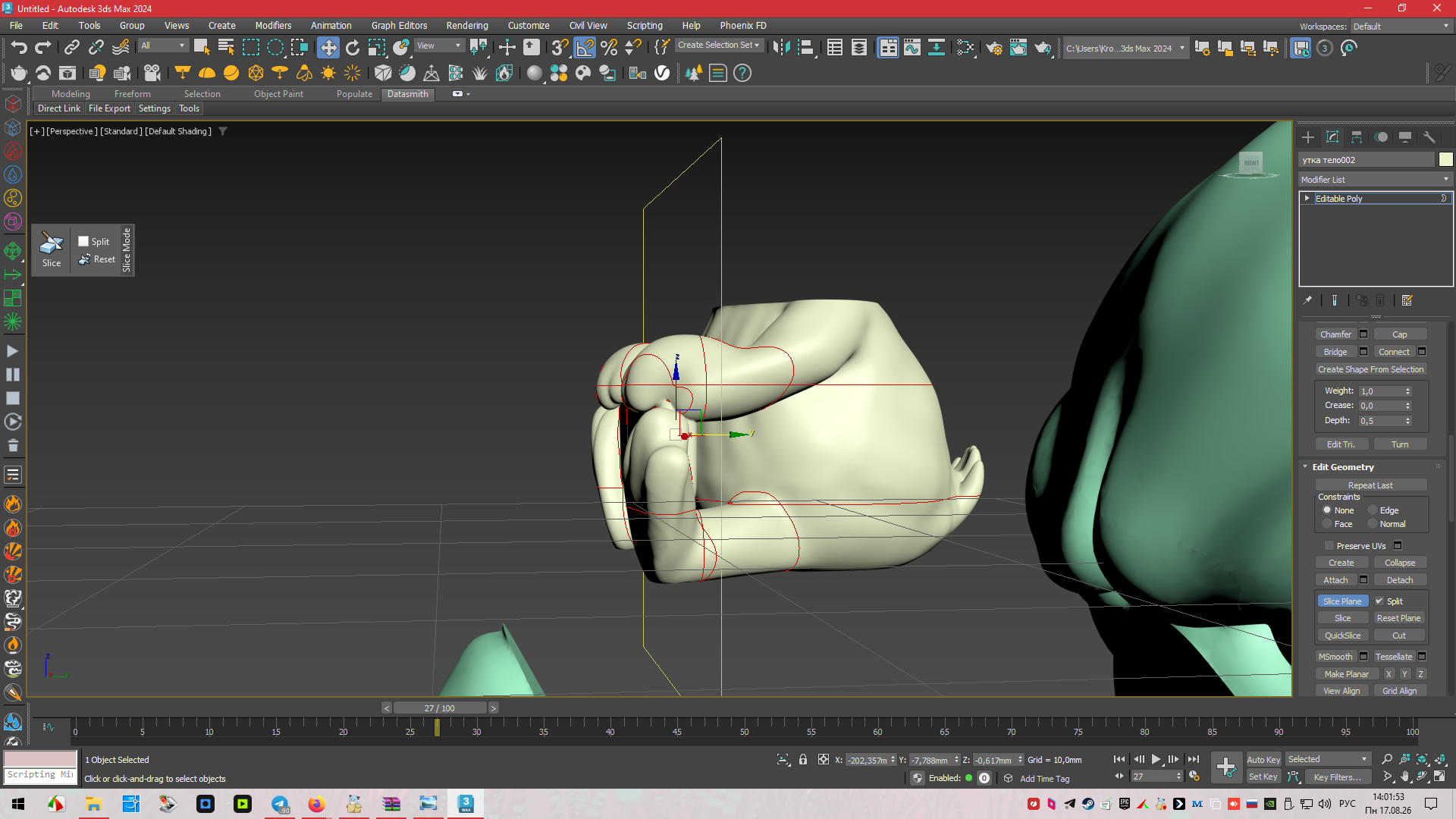

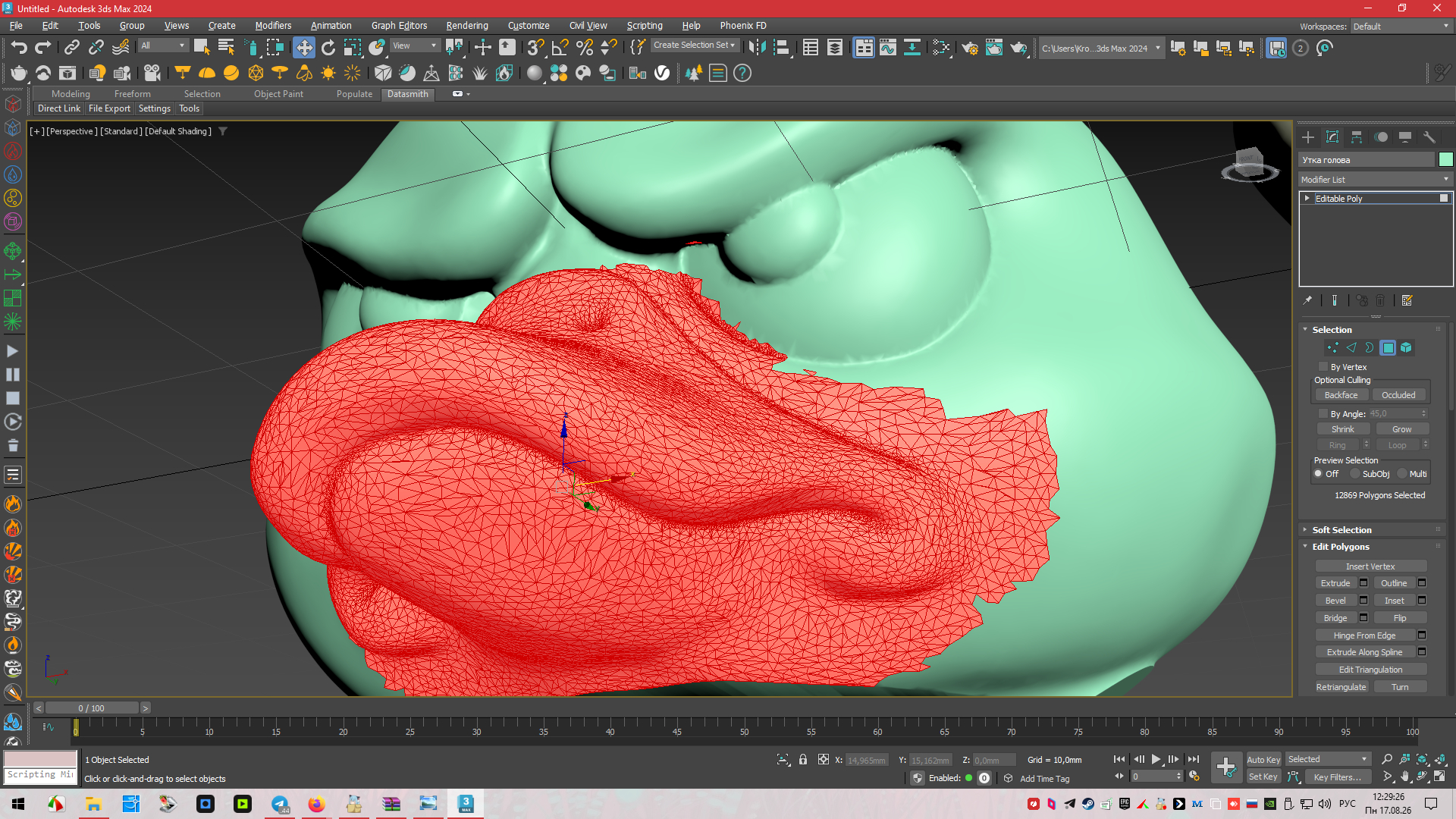

1. С помощью инструментов разрезания (Slice Plane / Edit Poly) монолитная геометрия была аккуратно разделена на составные логические элементы: голова, клюв, туловище, табличка в лапах и две нижние лапки.
2. Восстановлена и закрыта («залатана») геометрия в местах срезов на всех полученных объектах для создания правильных замкнутых Solid-объемов (Cap Holes / Bridge).
3. Проработка сопряжений и соединительных элементов:
Соединение «Голова — Туловище»: Проектирование цилиндрического посадочного паза в туловище и соответствующего направляющего штыря в основании головы для жесткой вертикальной посадки.

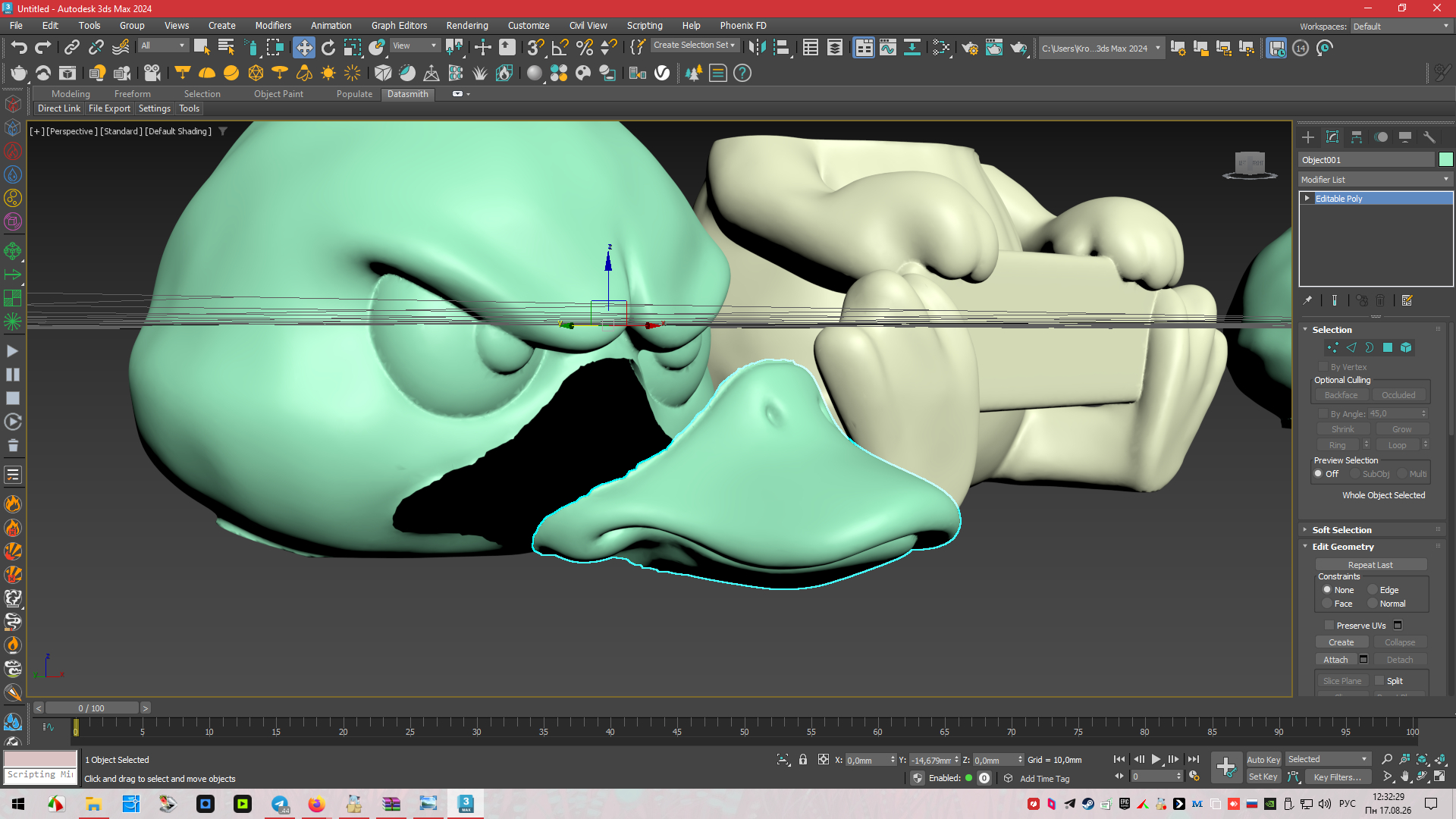

Соединение «Клюв — Голова»: Создание двойного прямоугольного позиционирующего шипа на клюве и ответных пазов на лицевой части головы, исключающих проворачивание элемента при сборке.
Соединение «Лапы — Туловище»: Нарезка профильных квадратных штырей под углом на лапах с посадкой в боковые гнезда туловища для правильного позиционирования персонажа в сидячем положении.

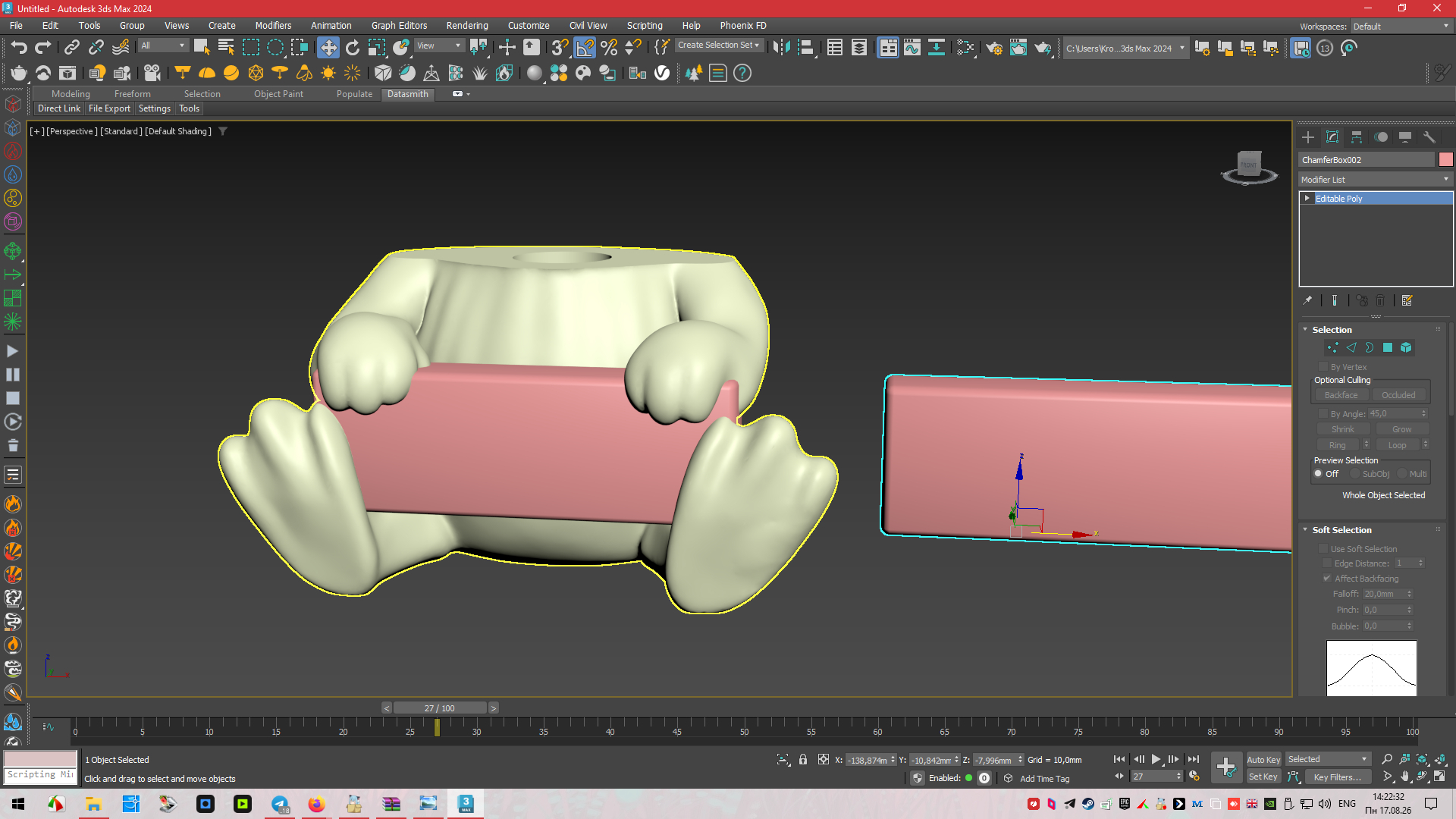

Центральный блок (табличка): Отделение центрального элемента с формированием посадочного паза на груди туловища для точной фиксации.

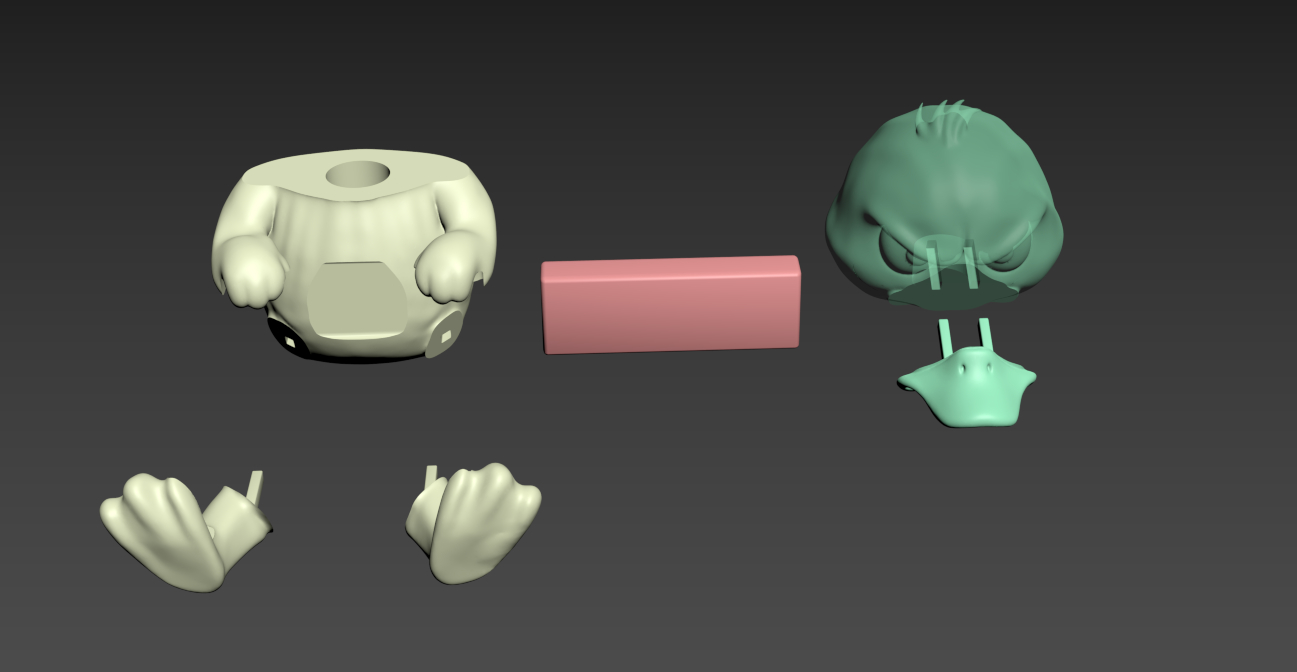

Сформирован полный комплект подготовленных к 3D-печати STL/OBJ файлов, состоящий из 6 независимых элементов со встроенной системой креплений. Геометрия полностью готова к импорту в слайсеры (Cura, PrusaSlicer, Lychee). Разделение на детали позволяет печатать элементы без использования огромного количества поддерживающих конструкций (поддержек), а также изготавливать разные части уточки из пластика разного цвета (желтый, оранжевый, белый) без необходимости последующей сложной покраски.
Модель готова к мелкосерийному производству детских развивающих конструкторов, сувенирной продукции или мерча. Итоговый продукт представляет собой полноценную сборную игрушку-фигурку, которую легко собирать и разбирать вручную.
