Когда BIM не справился: 3ds Max + Компас-3D для инженерной развёртки. Заказчик сказал: "Вы делали чертежи в программе для мультиков?"

Описание

Крупный горно-обогатительный комбинат нуждался в срочной замене изношенной футеровки 20 приёмных бункеров. Задача заключалась в подготовке точных чертежей раскроя износостойких стальных плит для внутренней облицовки бункеров сложной геометрической формы (конические и асимметричные воронки).
Заказчик предоставил BIM-модель в формате Revit, однако она оказалась непригодной для инженерных задач: при экспорте в рабочие форматы геометрия разрушалась, появлялись разрывы, некорректные нормали и значительные искажения масштаба.

Казалось бы, логичный шаг для любого 3D-визуализатора - конвертировать в чего-нибудь удобное для работы. Но тут мы упираемся в суровую техническую реальность и тотальное непонимание со стороны заказчиков: BIM-системы (вроде Revit или Tekla) мыслят твердотельными параметрическими объектами (NURBS / Solids). При попытке конвертировать эту махину в полигональный формат (FBX или OBJ), сложнейшая геометрия бункеров превращается в хаотичный «фарш» из миллионов микро-треугольников. Швы расходятся, нормали выворачиваются наизнанку, масштабы летят к чертям, а на стыках появляются дыры. Пытаться сделать точную инженерную развертку из такого FBX — это как пытаться собрать разбитую вазу из мелкой пыли.

Это значит, что задачу требуется решить нестандартными средствами. Ключевой инсайт: инструменты, традиционно применяемые в геймдеве и визуализации, при гибридном подходе эффективно решают задачи, где классические инженерные пакеты заходят в тупик.

Решение

Поняв, что спасение утопающих — дело рук самих утопающих, я закрыл бесполезный BIM-файл и решил проблему своим ходом... Первой мыслью было делегировать задачу автоматической конвертации специалистам на бирже. Однако экспресс-анализ рынка показал: профессионалы отказываются от автоматического импорта тяжелых BIM-файлов. Прямая конвертация "CAD ➔ Poly" всегда дает нерабочую, разорванную сетку, непригодную для точного развертывания.

После анализа предоставленных данных стало очевидно, что прямая конвертация BIM-модели не позволит получить требуемую точность. Я применил гибридный подход:

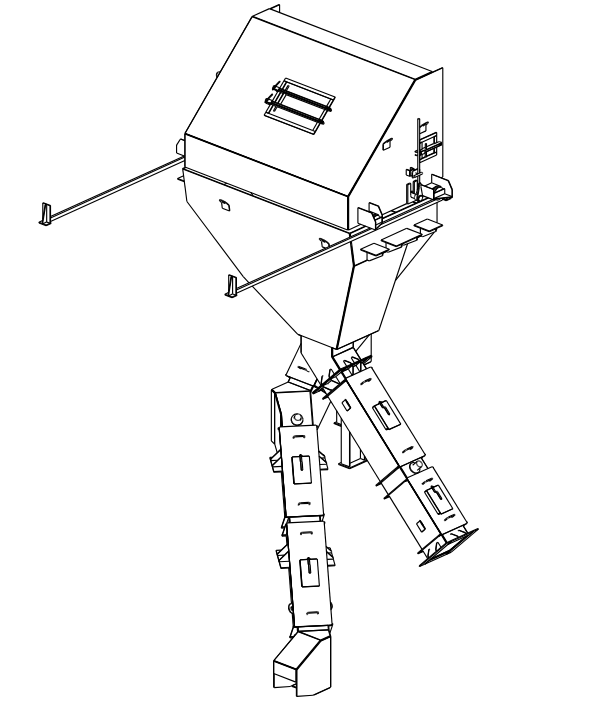

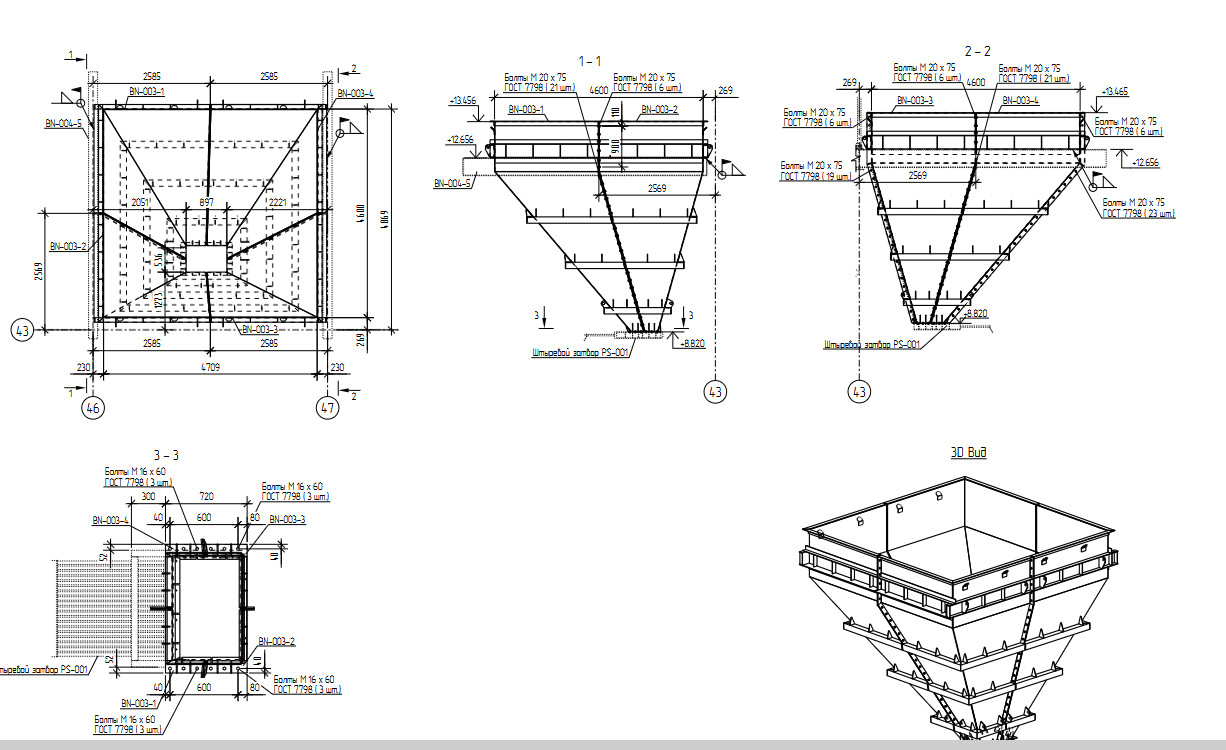

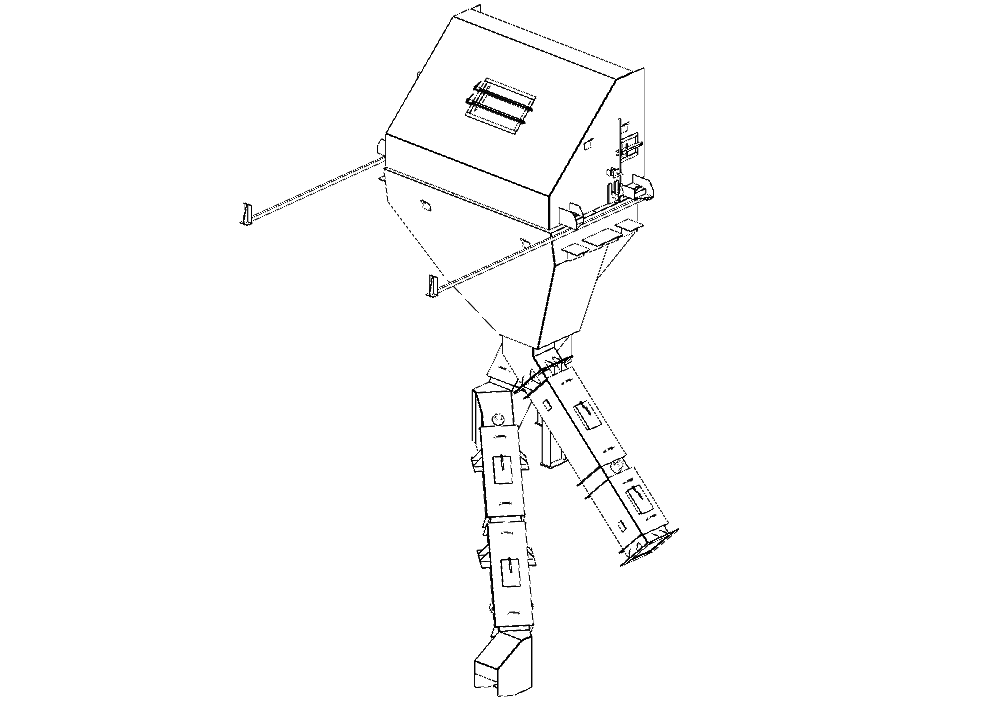

Реверс-инжиниринг геометрии в 3ds Max — по комплекту 2D-чертежей была полностью перестроена точная 3D-модель всех 20 бункеров.

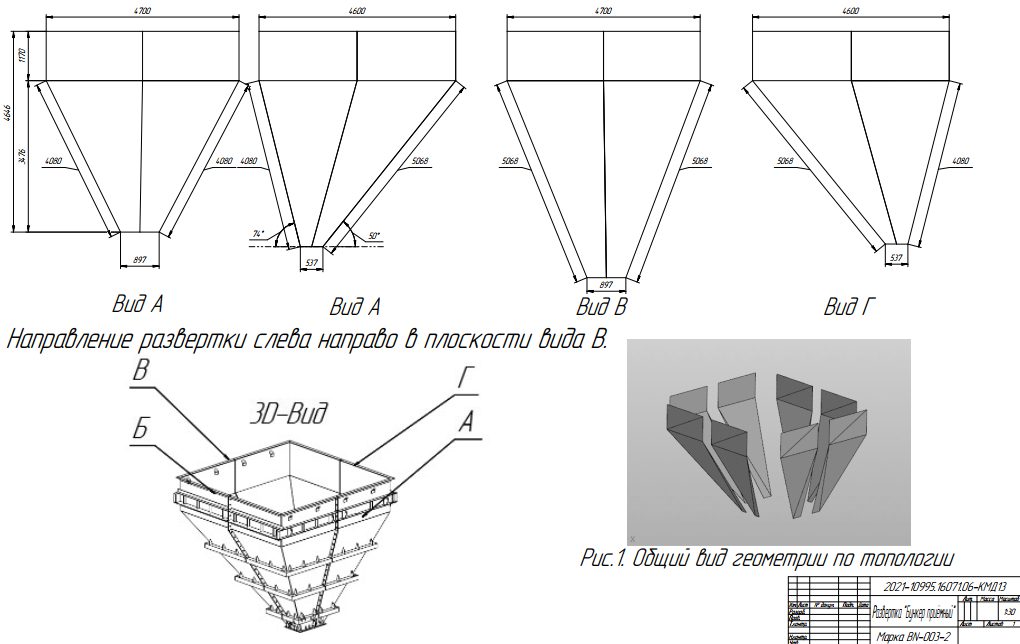

Развёртка поверхностей и подготовка плоских векторов.
Инженерный раскрой и подготовка производственных чертежей в Компас-3D с учётом технологических припусков, нахлёстов и оптимального использования листового материала.

Данный подход позволил обойти ограничения тяжёлых BIM-систем и получить точные развёртки для производства.

Я разработал собственный трехэтапный гибридный пайплайн, который решил задачу там, где «традиционные» методы зашли в тупик:

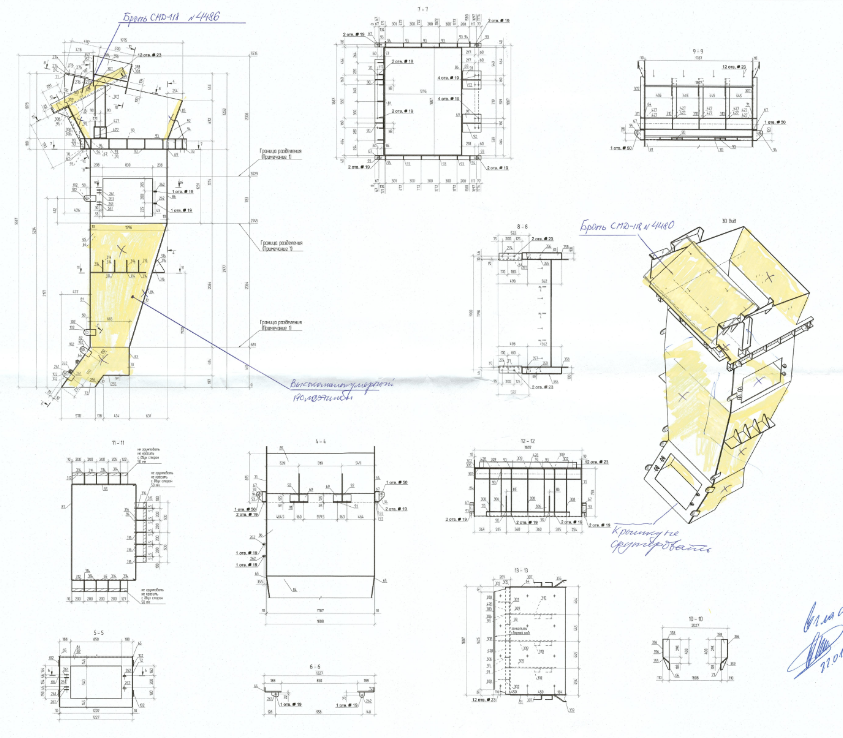

1. Реверс-инжиниринг в 3ds Max: по старым плоским чертежам я с нуля воссоздал идеальные параметрические 3D-модели всех 20 бункеров. Пришлось изрядно помучиться, потому 3D Max программа ни разу не инженерная.

2. Затем я растащил все полигоны и поверхности на плоскости, выстроив их в одном месте для последующей конвертации в STL.

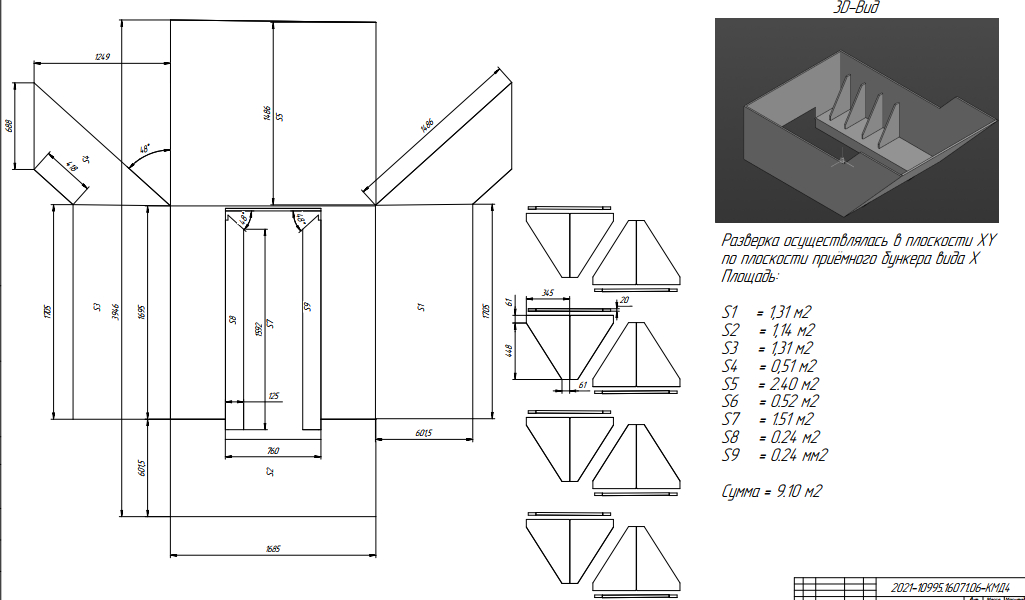

3. Инженерный раскрой в Компас-3D - все полученные плоские векторы я импортировал в Компас-3D. Там, уже в строго инженерной среде, я рассчитал точные площади, разложил стандартные прямоугольные плиты футеровки с учетом технологических швов, зазоров и нахлестов и подготовил финальные чертежи для производства.

Результат

Работа была выполнена в срок, миллиметр в миллиметр и в установленные сроки. Все файлы раскладки и точные чертежи были отправлены заказчику для проверки и согласования.

Заказчик получил полный комплект производственных чертежей и ведомостей раскроя. По отзывам технической службы комбината, чертежи были использованы для изготовления и монтажа футеровки. К сожалению, после передачи всех материалов заказчик отказался от оплаты, мотивируя это тем, что часть работ выполнялась в 3ds Max.Однако поставленная инженерная задача была успешно решена: так ли Вы часто пользуетесь игровыми движками, полигональным моделированием и другими инструментами для технических задач?

Кейс демонстрирует важность гибкого владения различными системами моделирования при работе со сложной промышленной геометрией. Иногда инструменты, традиционно считающиеся «для мультиков», позволяют эффективно решать задачи, где классические инженерные пакеты заходят в тупик.

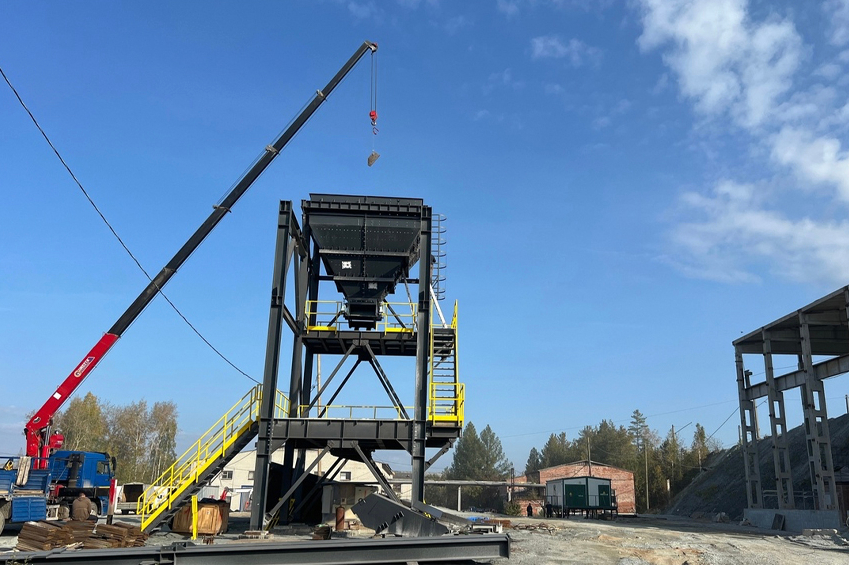

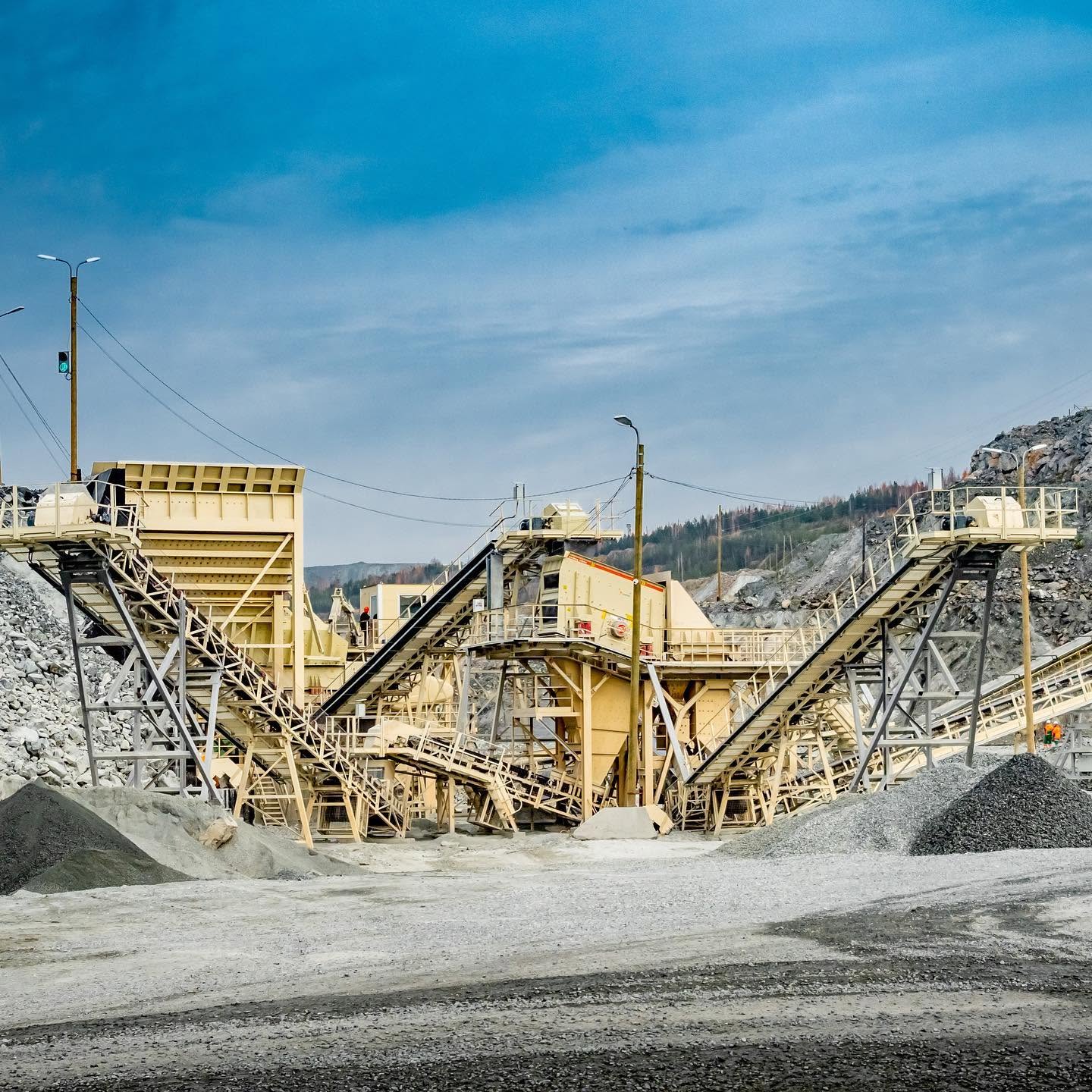

*Фото взяты из свободных галерей и стоков для иллюстрации масштабов/сложности оборудования..
