Коммуникационная плата PCI

Описание

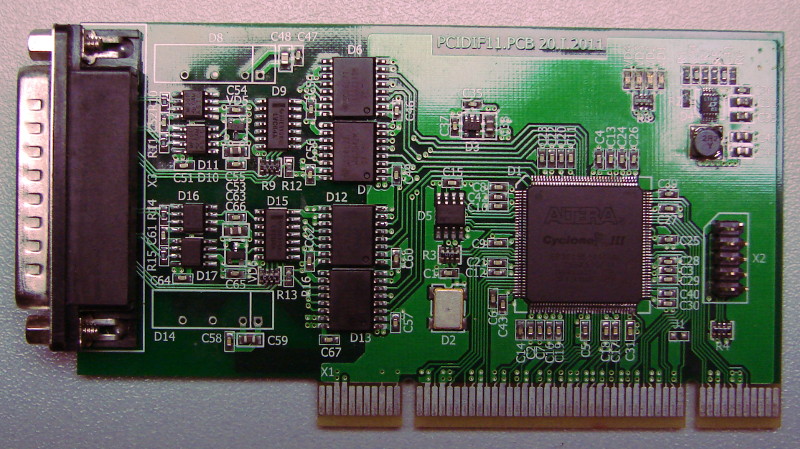

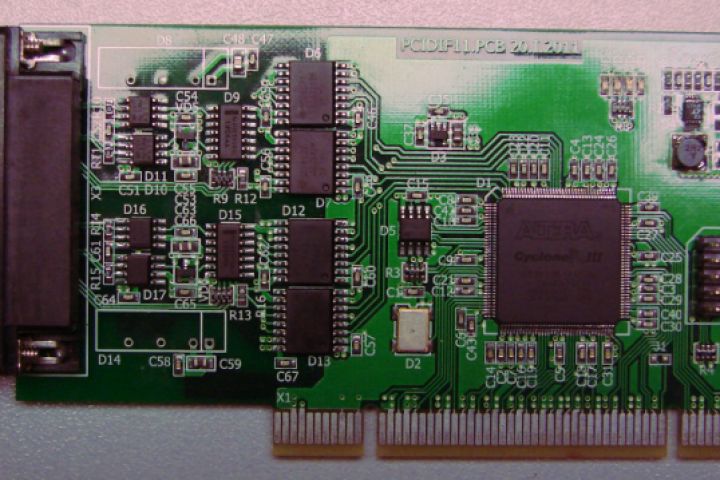

Плата (адаптер) предназначена для сопряжения ПК через PCI с 4 специализированными последовательными шинами MLVDS на скорости 100 Мбит/с каждая. Моя работа заключалась в разработке схемы, трассировке 4-слойной платы, разработки протокола обмена, написании прошивки для FPGA и технического описания адаптера. В дальнейшем на основе этого прототипа была сделана серия промышленных модулей, связанных через MLVDS в пределах 19" корзин.
Возможности адаптера:
- гальваническая развязка;
- приём и отправка пакетов данных через DMA;
- автономное квитирование пакетов и арбитраж шины;
- автоматическое резервирование шин.

Презентация проекта
