Описание

Общие данные
Проект выполнен на основании следующих данных:
- технического задания на проектирование;
- принятых архитектурно-планировочных и конструктивных решений;
- действующих норм и технического задания на проектирование.
Проект системы отопления, соответствует требованиям:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование»
- СП 50.13330.2024 «Тепловая защита здания».
Расчетные температуры для проектирования отопления жилого дома:
- в холодный период - (-27°С),
- внутри помещений - (согласно ГОСТ 30494-96 "Здания жилые и общественные.
Параметры микроклимата в помещениях" и технического задания).
Отопление

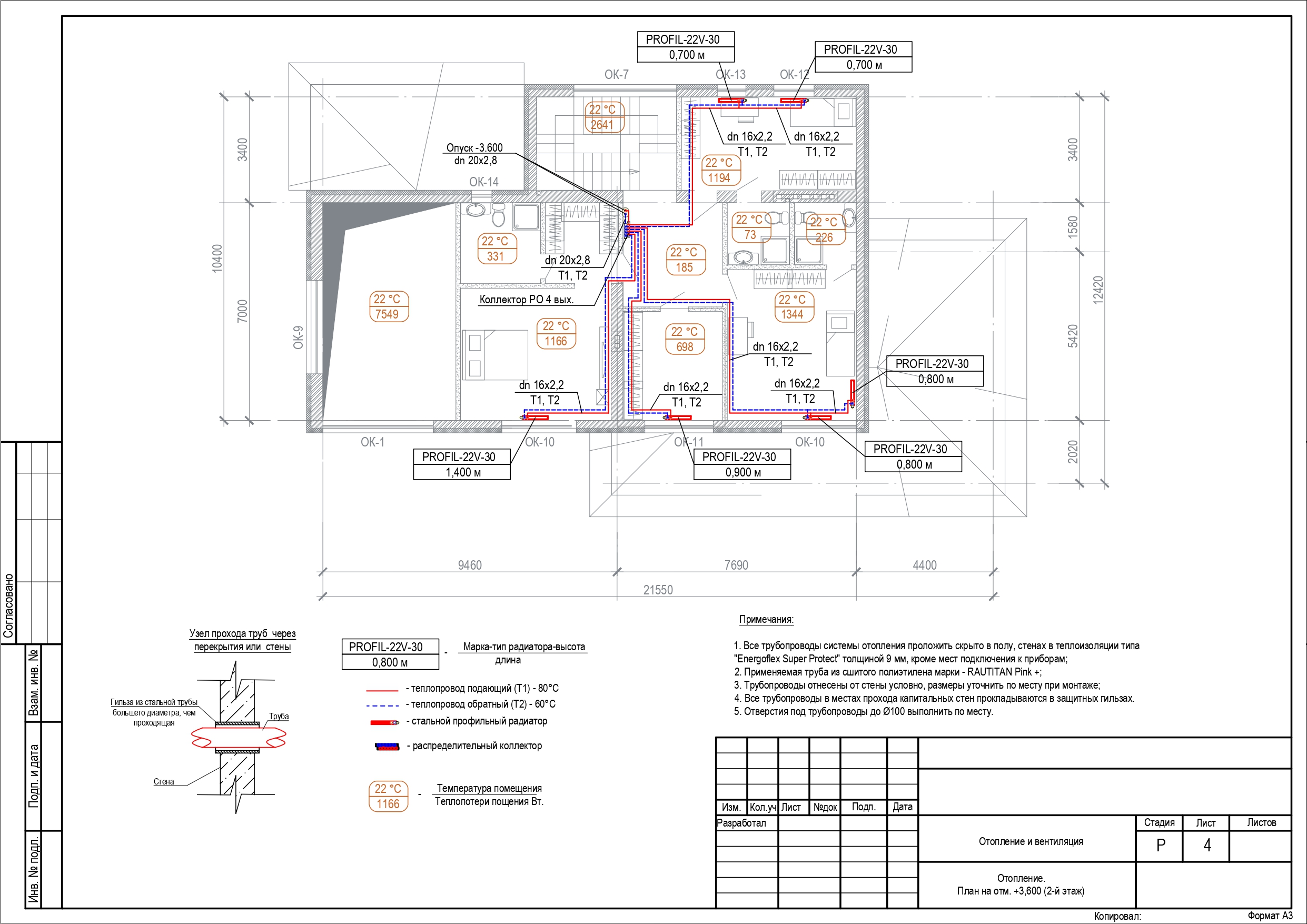

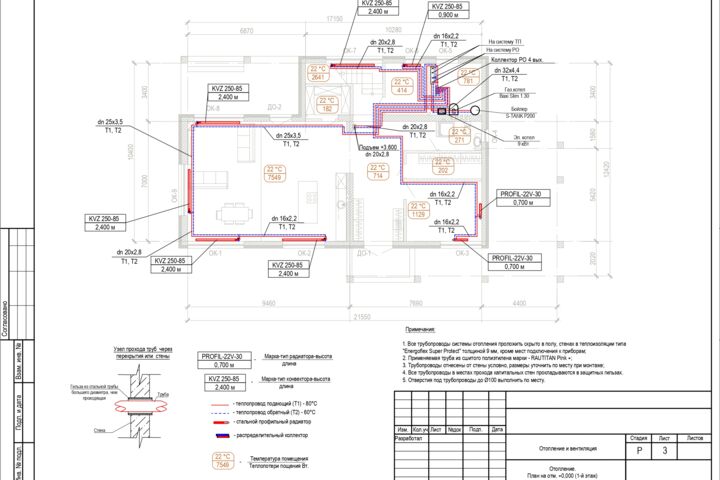

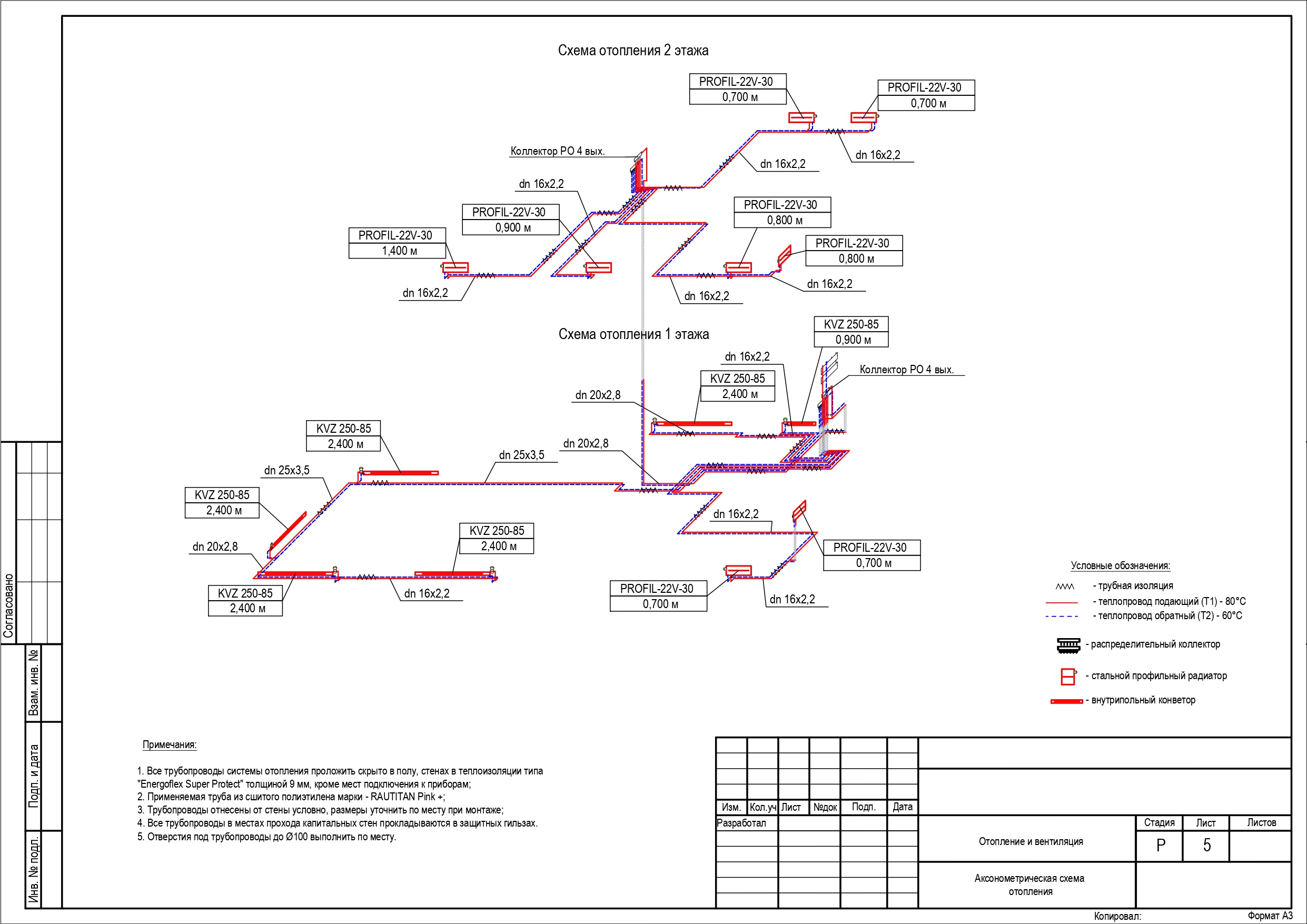

Cистема отопления двухтрубная коллекторная с принудительной циркуляцией теплоносителя.
Теплоносителем системы отопления предполагается вода.

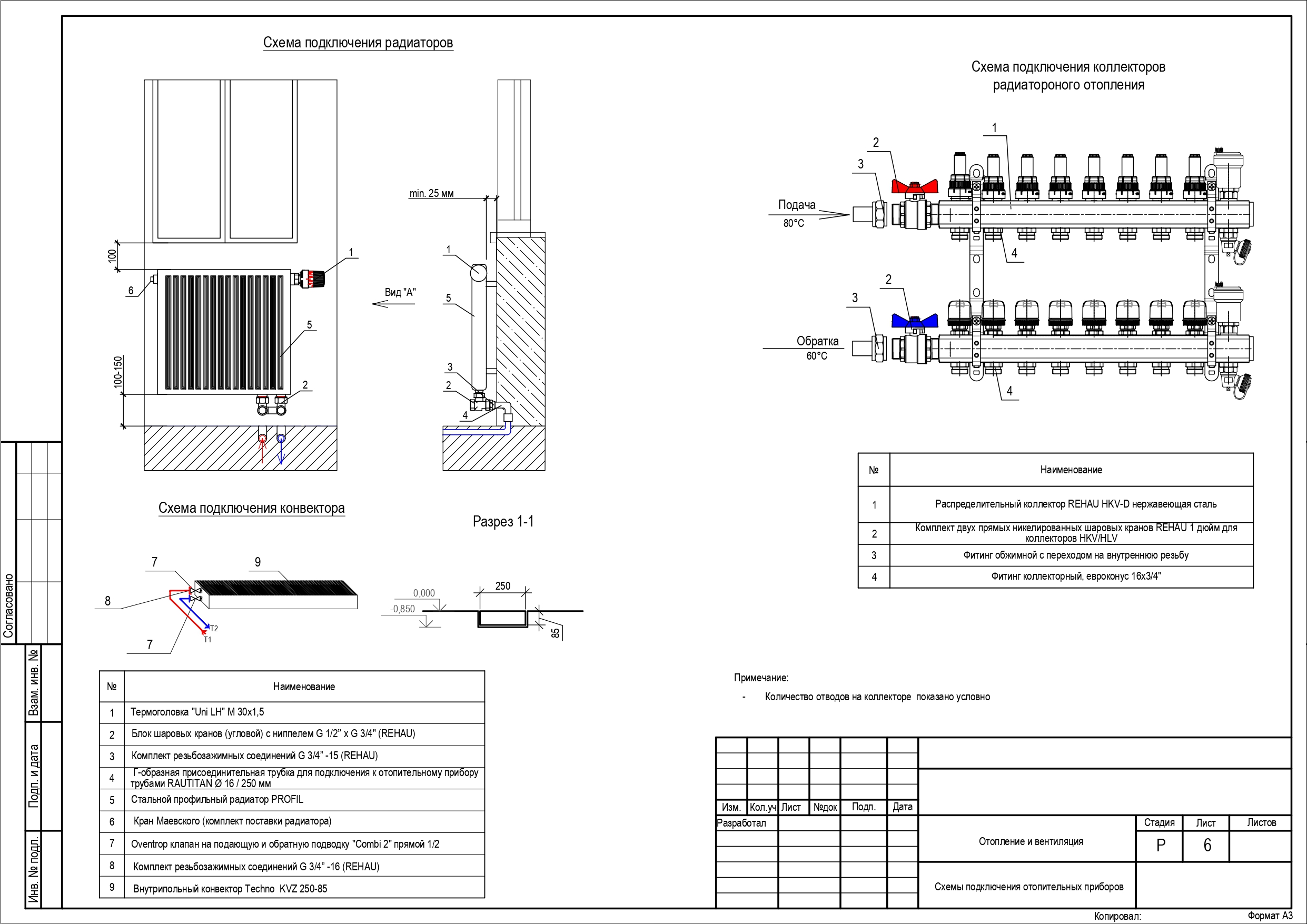

В качестве отопительных приборов использованы стальные профильные радиаторы с встроенным
термостатическим вентилем "PROFIL - 22V - 30" фирмы "Kermi" с нижним подключением и внутрипольные
конвекторы с естевенной конвекцией Techno. Удаление воздуха из системы осуществляется ручными
воздухоотделителями (кранами Маевского), установленными на радиаторах. Для автоматического регулирования
температуры в помещении с панельными радиаторами используются термоголовки "Uni LH" M 30x1,5.
Магистрали систем отопления прокладываются скрытым способом в несущих стенах и конструкции пола в
теплоизоляции, монтируются с использованием труб из сшитого полиэтилена PE-Xa "REHAU RAUTITAN Pink +". При
скрытой прокладке применяются пресс фитинги, при открытой прокладке используются обжимные фитинги (при
необходимости).
Допускается их заливка цементно-песчаным раствором или бетоном (после проведения гидравлических
испытаний).

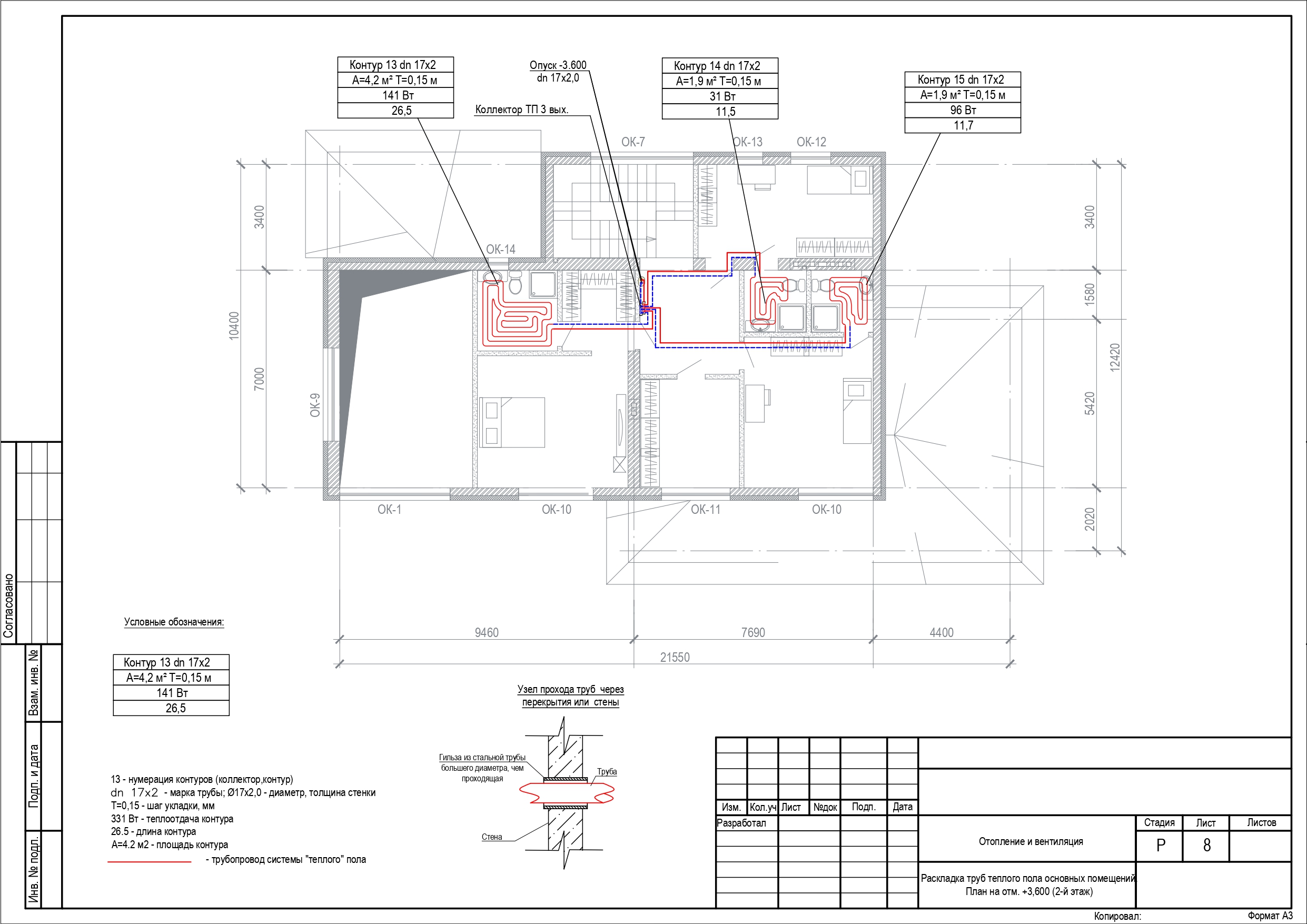

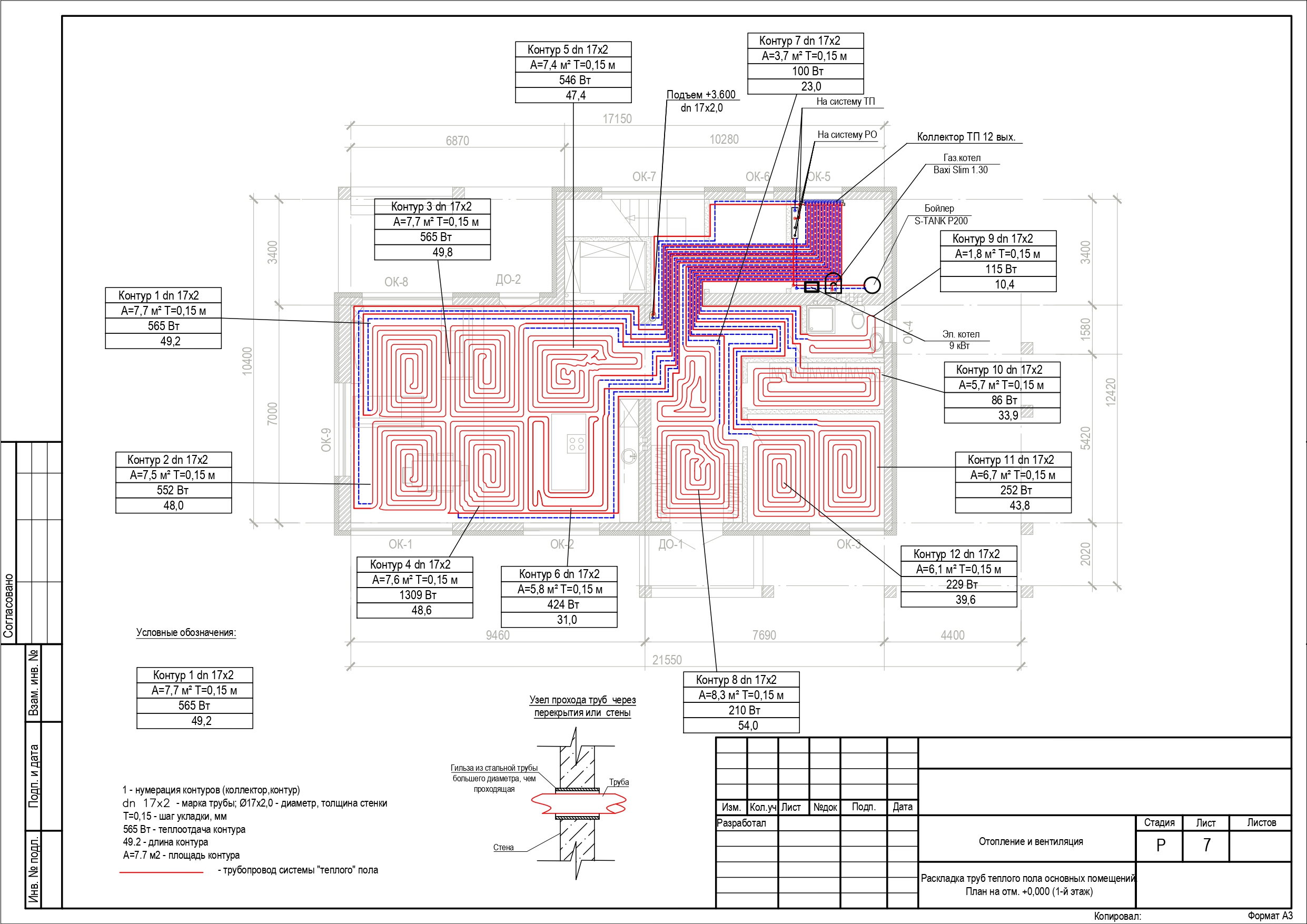

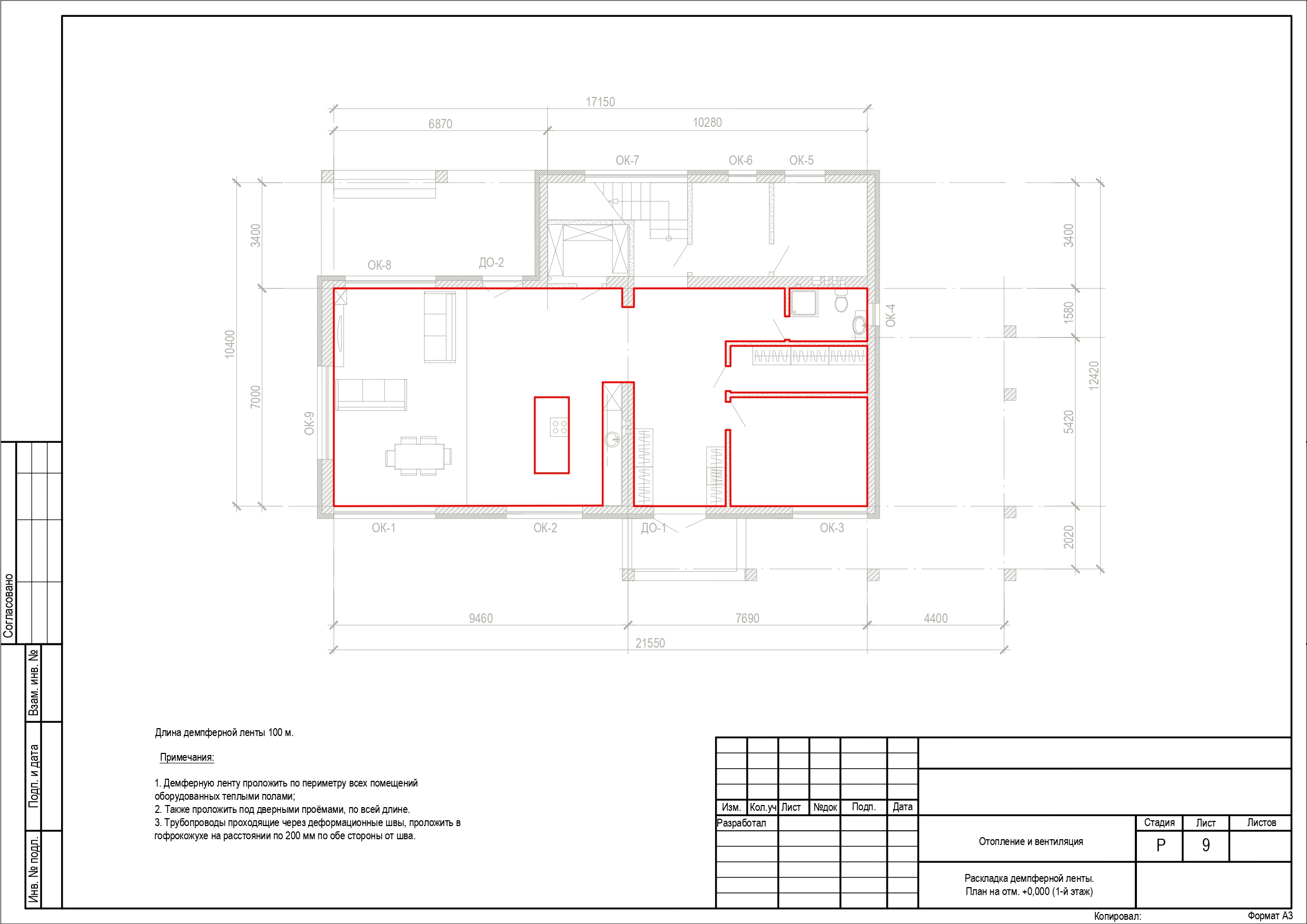

В доме принята водяная система напольного отопления бетонного типа с температурой в подающей и
обратной магистралях 40-30°C соответственно. В качестве нагревательного элемента в системе "тёплый пол"
принята труба из сшитого полиэтилена PE-Xa "REHAU RAUTHERMESS". Для автоматического регулирования

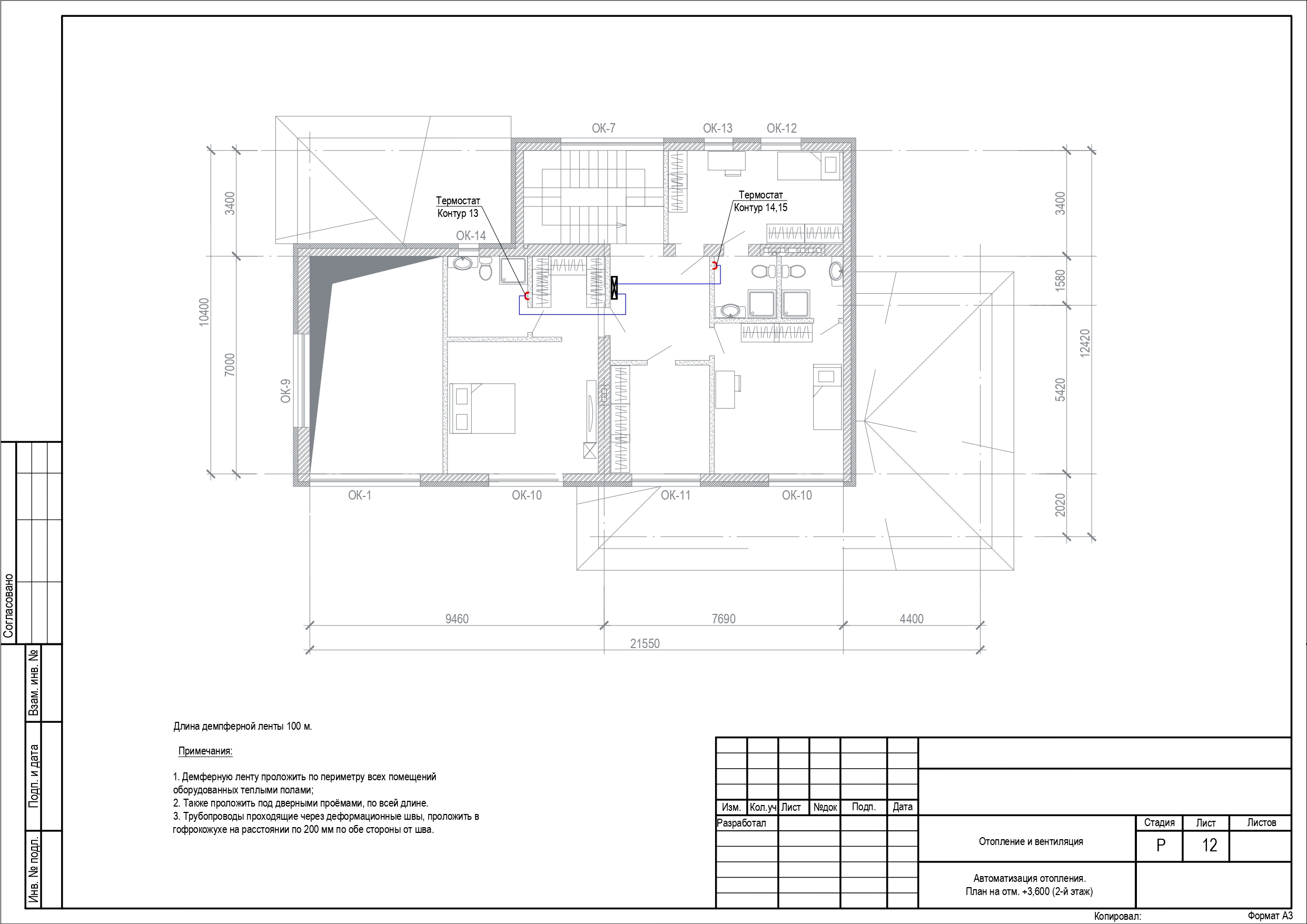

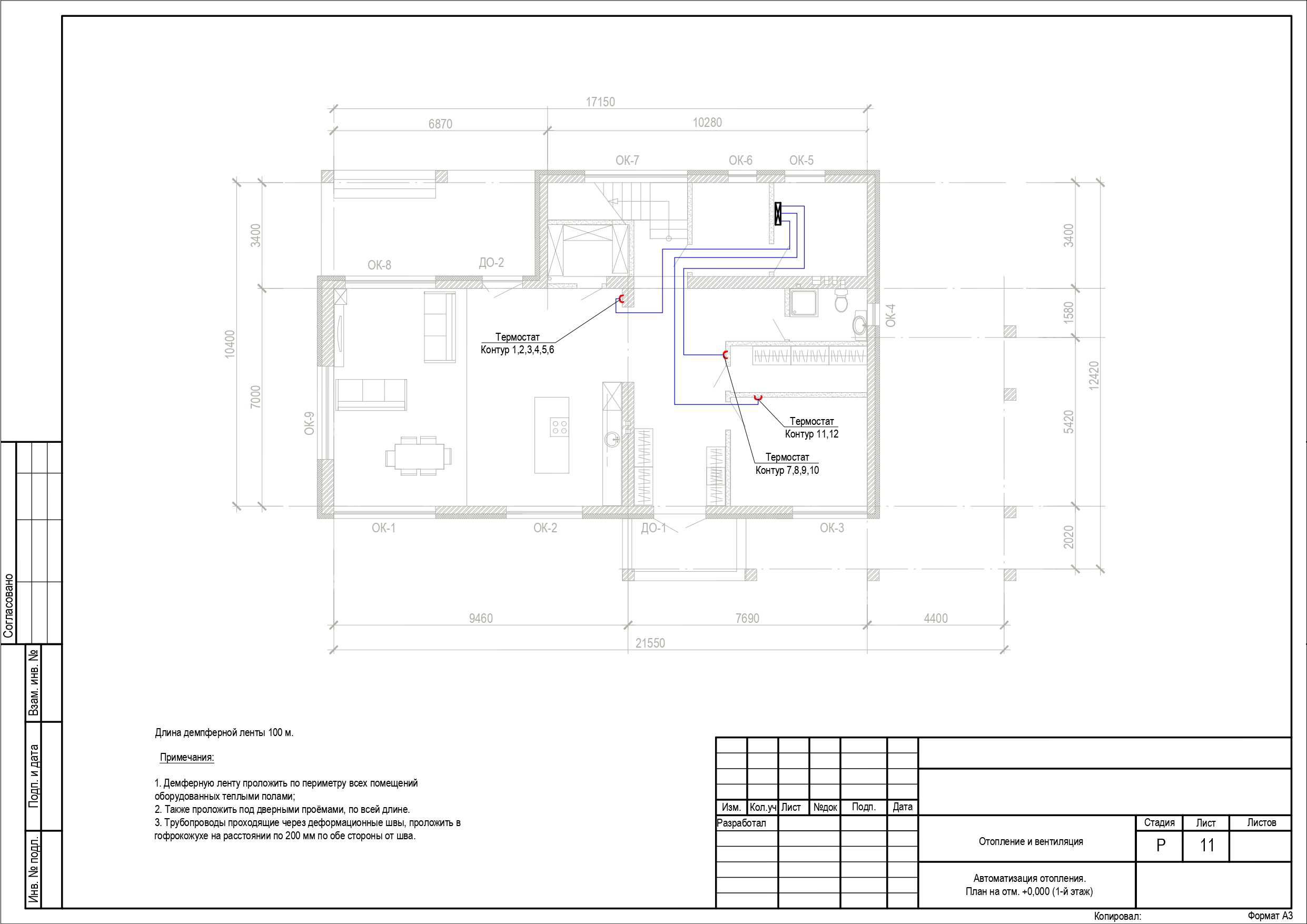

системы напольного отопления используются комнатные термостаты и датчики температуры пола фирмы "REHAU",
которые управляют сервоприводами на распределительном коллекторе, через клемную колодку. При отключении
всех контуров теплого пола, подается команда на отключение циркуляционного насоса.
Монтаж системы отопления вести в соответствии с СП 73.13330.2016.
После завершения монтажных работ, система отопления должна быть промыта водой. Затем производятся
гидравлические испытания и регулировка системы.
Вентиляция
Вентиляция дома - принудительная. Приток воздуха поступает через приточные клапана Vilpe
WIVE 100 установленные в жилых комнатах, и удаляется с помощью вытяжных вентиляторов фирмы VILPE.
Вытяжка осуществляется через "мокрые, грязные" помещения.
Воздуховоды систем вентиляции - ПВХ и вент шахты.
