Описание

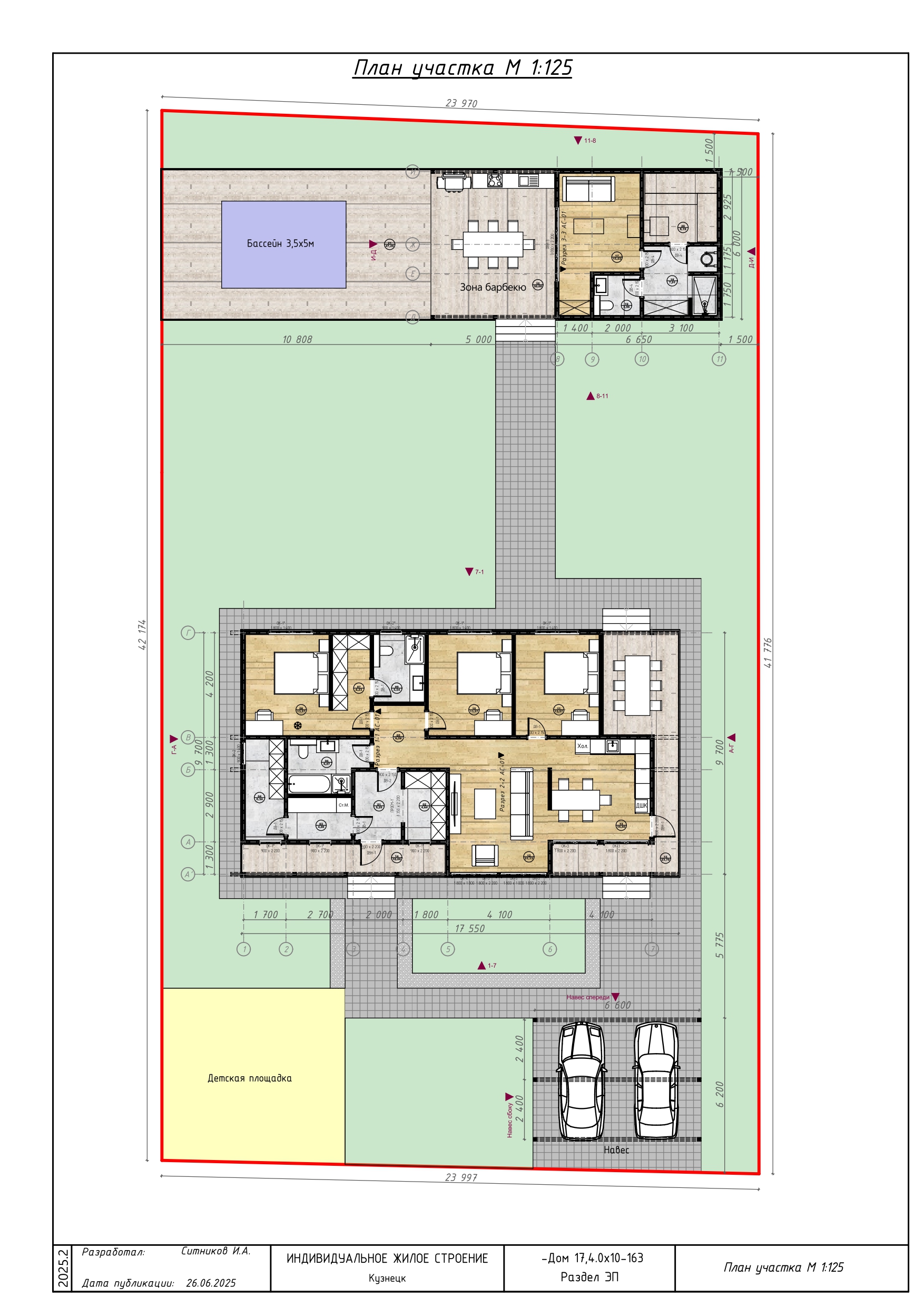

Задача состояла в следующем,расположить дом,баню и навес.
Габариты строений:

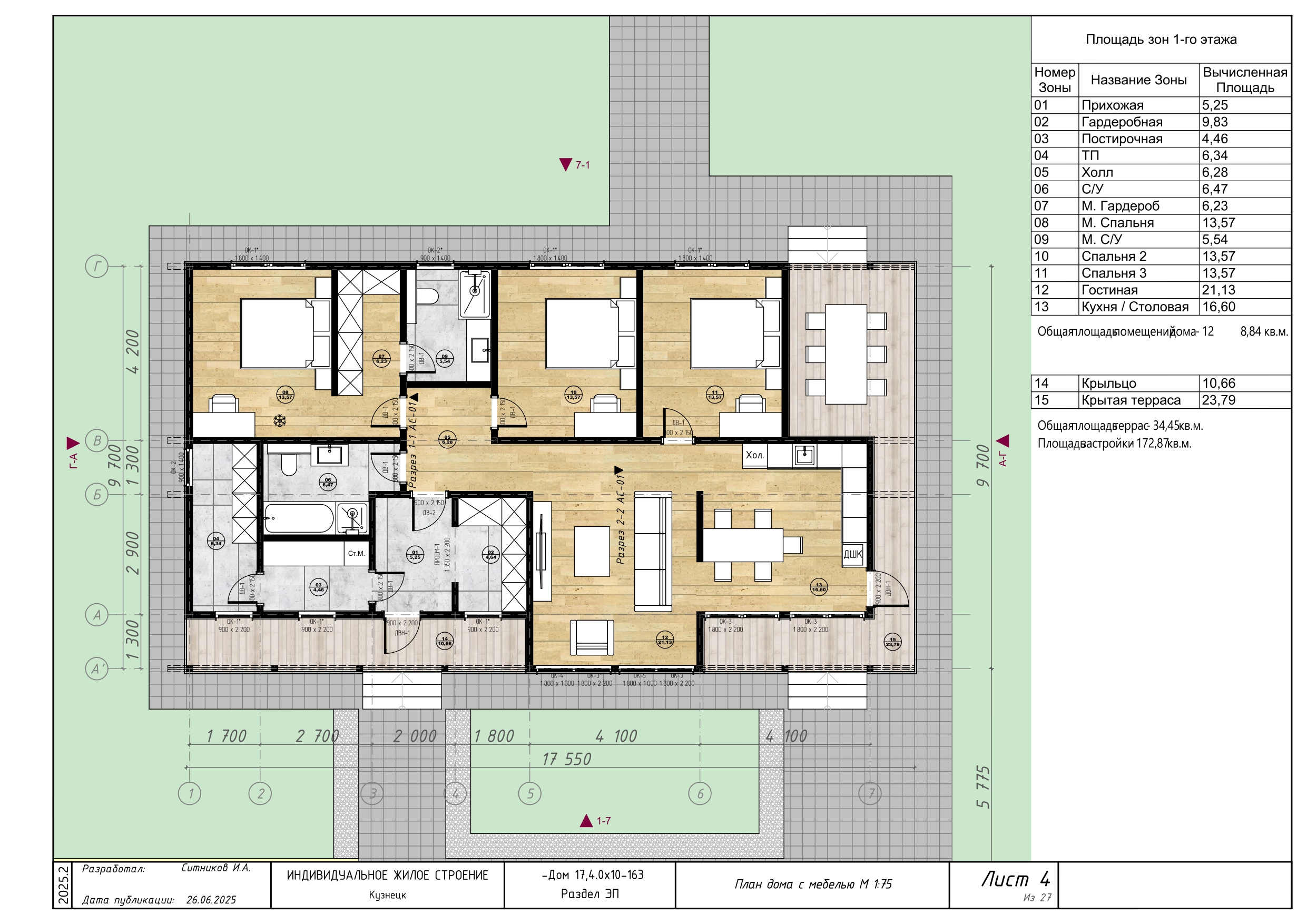

- дом 9,5х17,7м

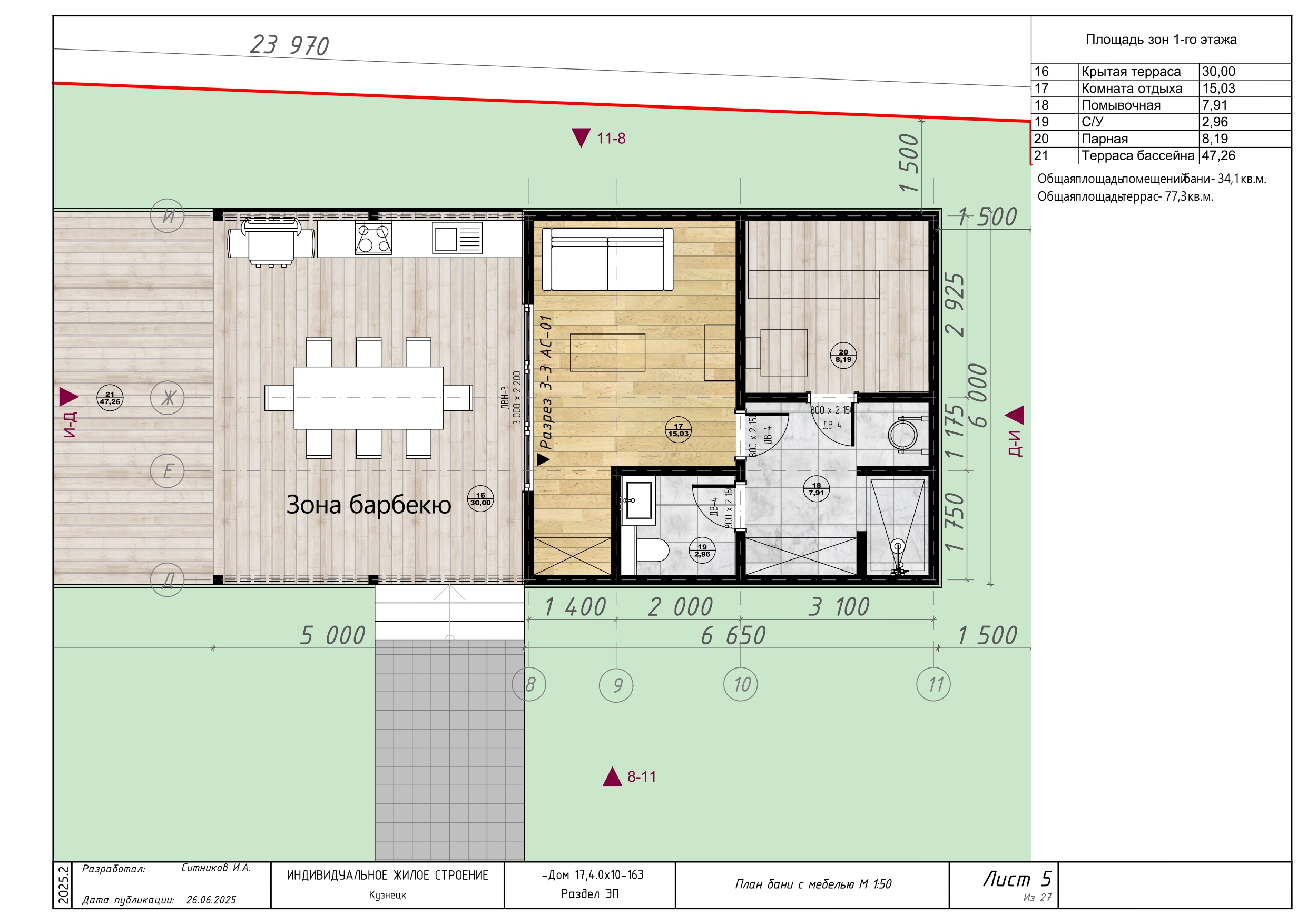

- баня 6,0х11,6м
- навес 4,8х6,6м
Дом и баня выполнены из деревянного каркаса сухой строганной доски.
Фундамент дома - мелкозаглубленный ленточный фундамент.
Фундамент бани - буронабивные сваи с Ж/Б ростверком.
Обвязка свай - Доска,сечение 195 х 45 х 6000мм.
Цокольное перекрытие - Доска,сечение 195 х 45 х 6000мм.
Наружные стены и перегородки - Доска,сечение 145(95) х 45 х 6000мм.
Чердачное перекрытие - Доска,сечение 195 х 45 х 6000мм.
Стропильная система - Доска,сечение 195 х 45 х 6000мм.

Навес выполнен из металлокаркаса, а именно:
- Колонны из профильной трубы 120 х 120 х 5мм
- Стропильная система из двутавра 18Б1
- Прогоны 80 х 40 х 3мм

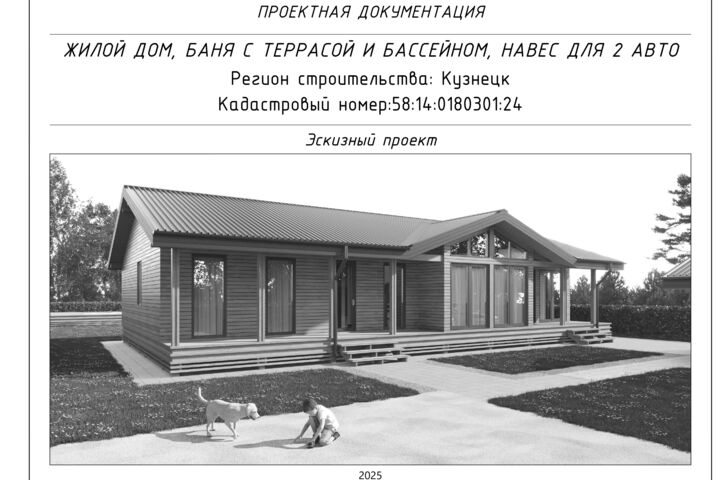

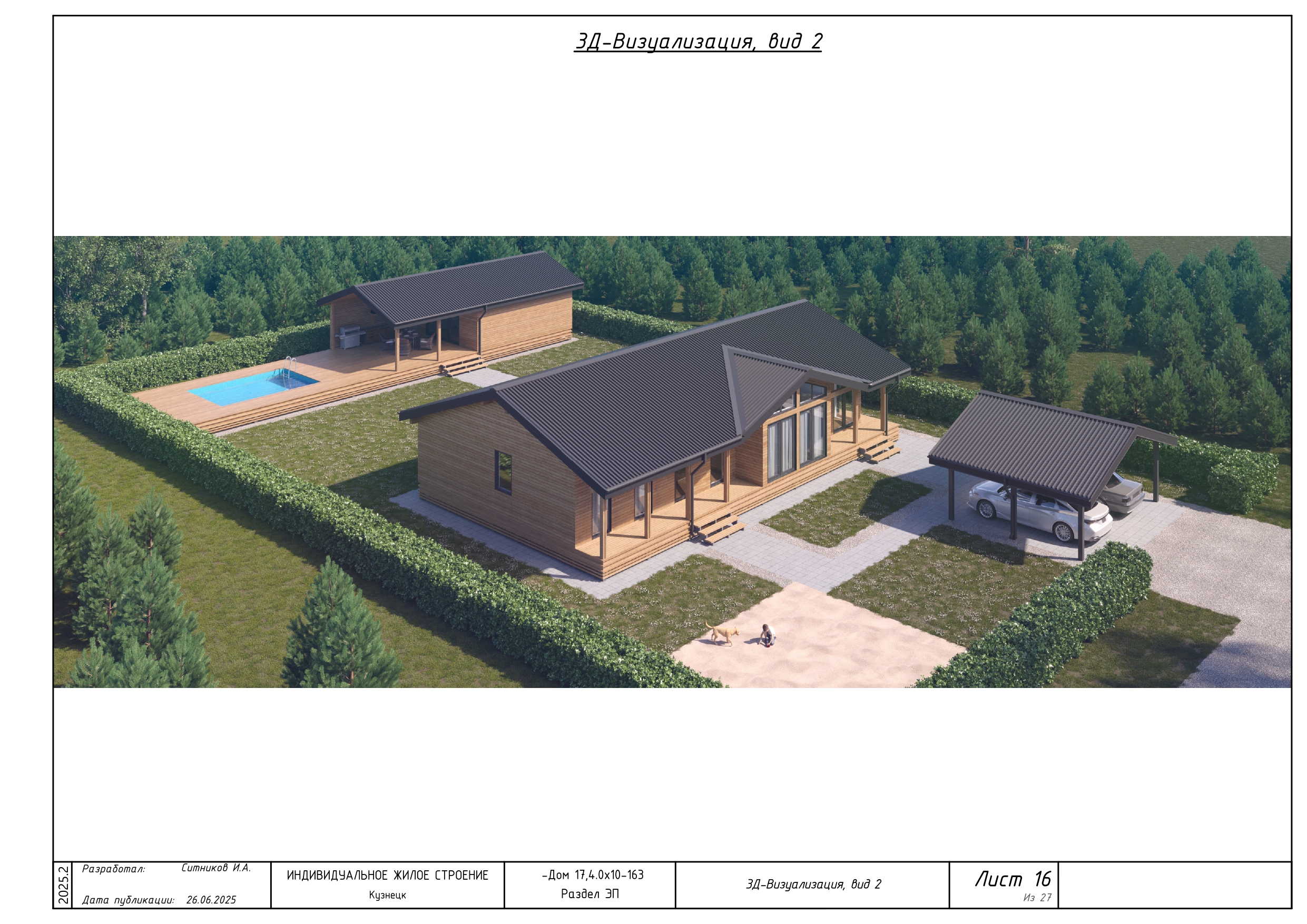

Презентация проекта
