Пример проекта водоснабжения и канализации

Описание

1. Общая часть

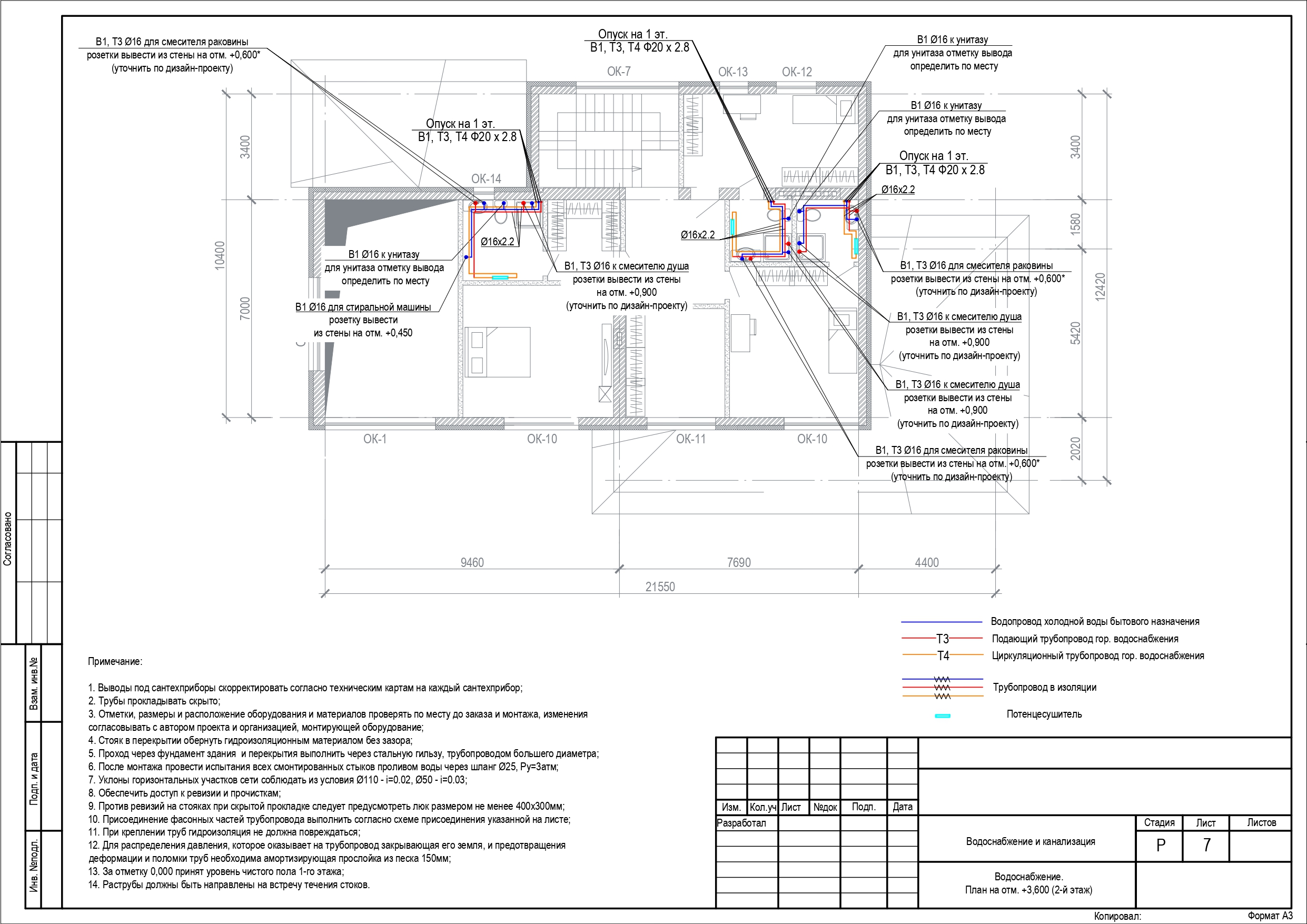

Настоящая документация составляет чертежи и пояснения необходимые для производства работ по
монтажу систем водопровода и канализации в 2х этажном загородном доме площадью 348,00 м2.
Документация составлена на основании:
- технического задания заказчика;
- архитектурно-строительных чертежей;
2. Расчетные данные
- Кол-во жильцов - 3-4 чел.
- Дом двухэтажный - 24 водоразборных точек;
- Установлено 15 санитарно-технических приборов;
3. Система водоснабжения

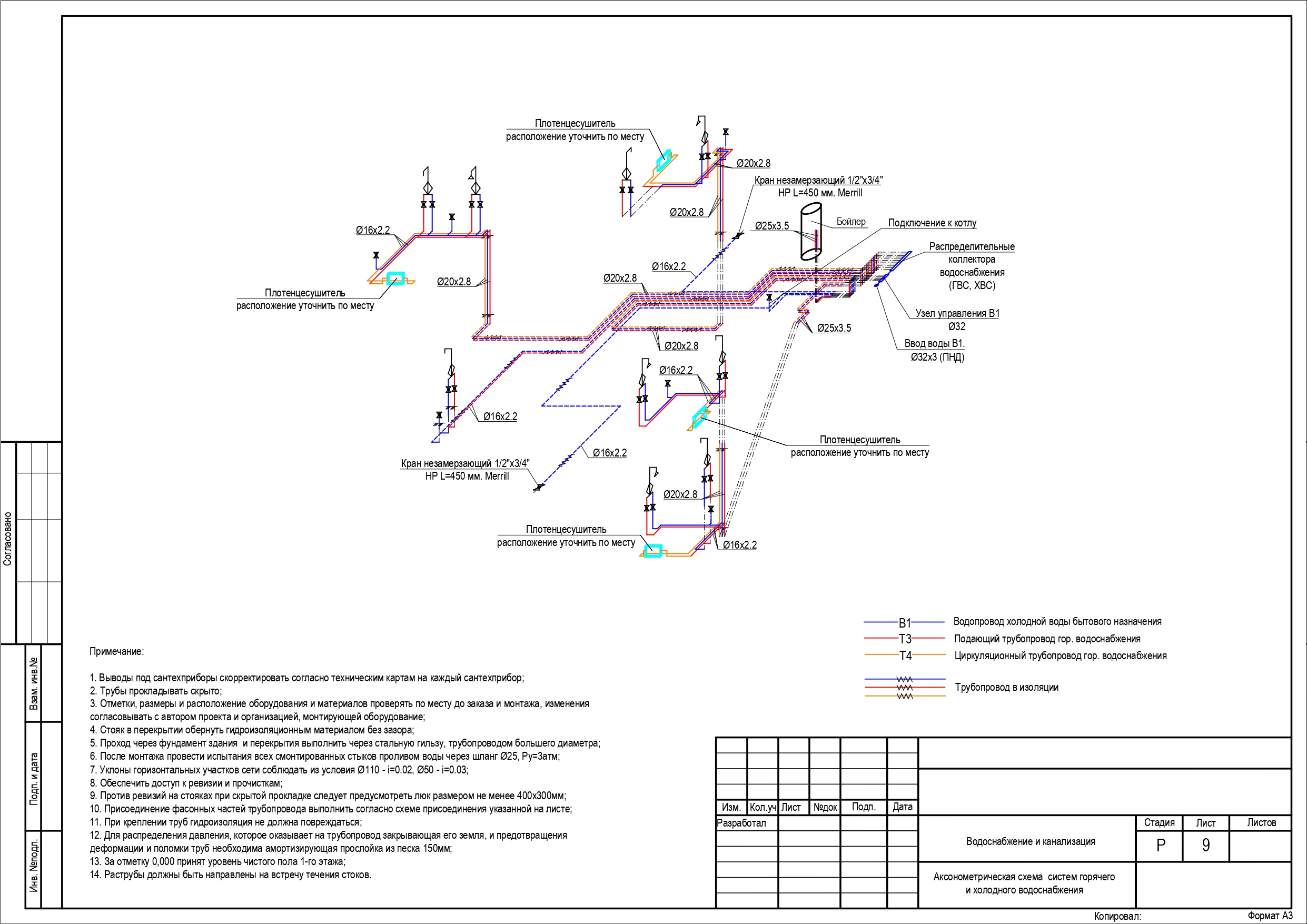

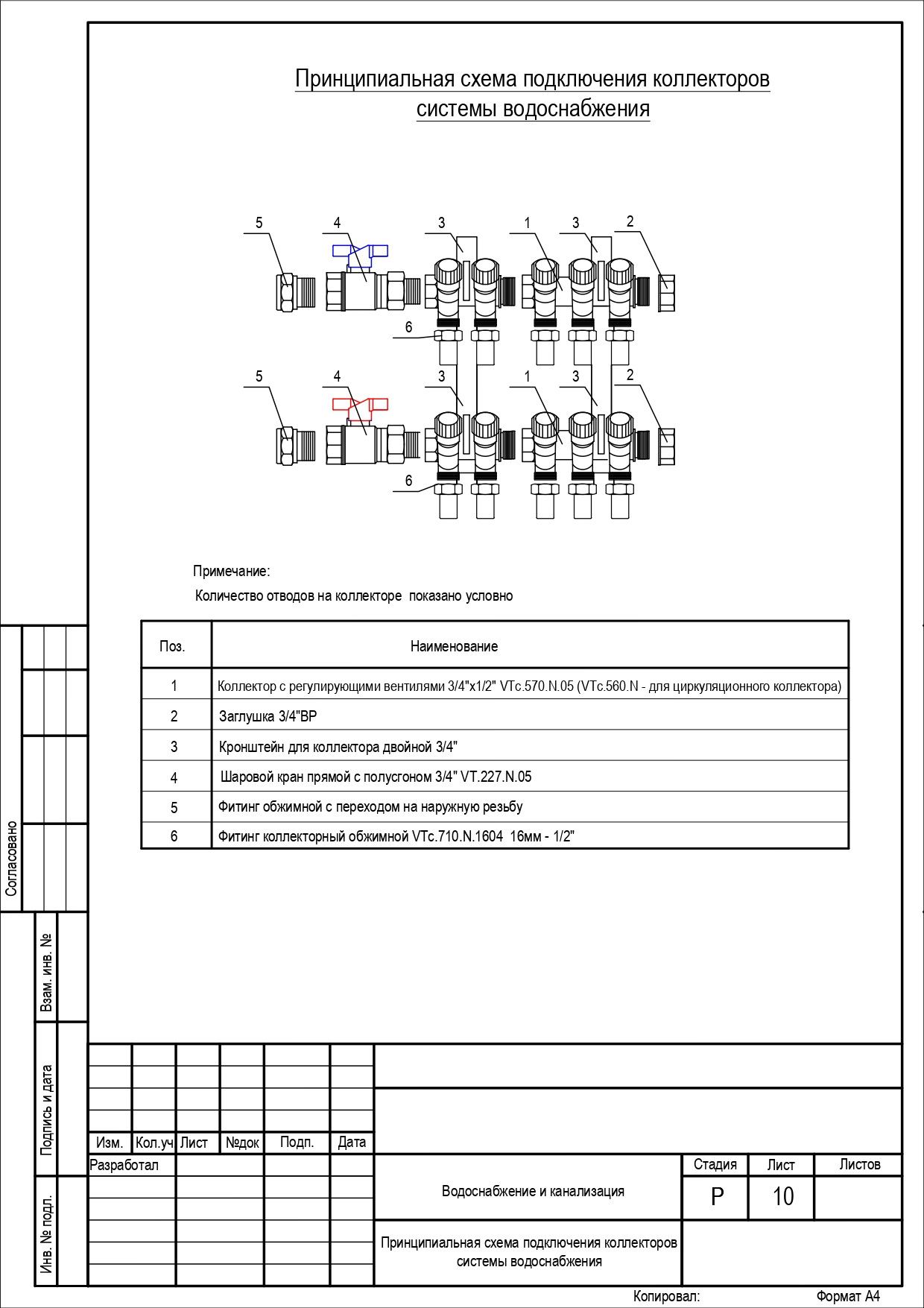

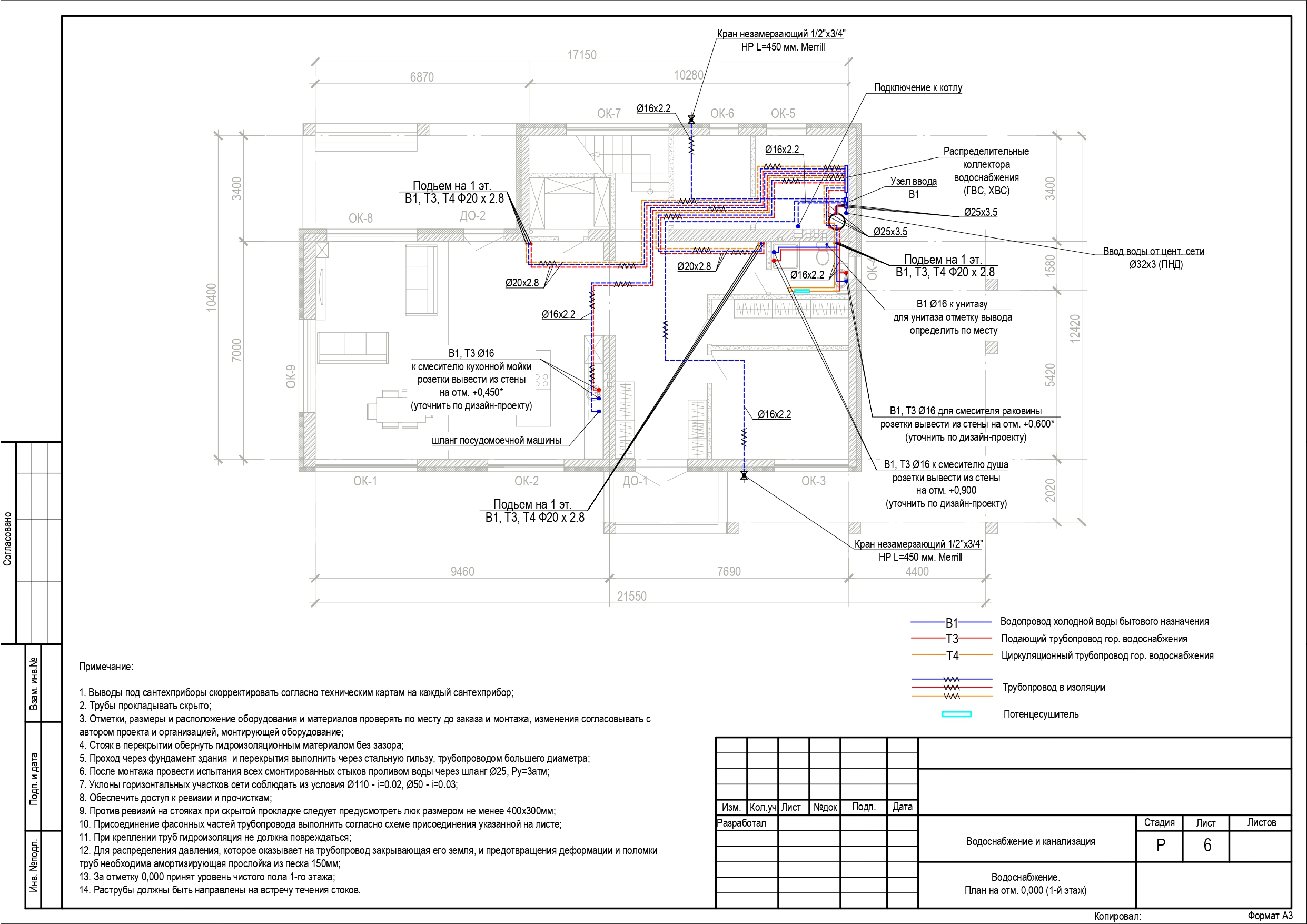

Разводка по дому - коллекторная. Трубопроводы системы водоснабжения выполнить из сшитого
полиэтилена фирмы "REHAU Flex". Диаметры трубопроводов разводящей сети внутреннего водопровода
определены в соответствии с рекомендациями СП 30.13330.2020 "Внутренний водопровод и канализация

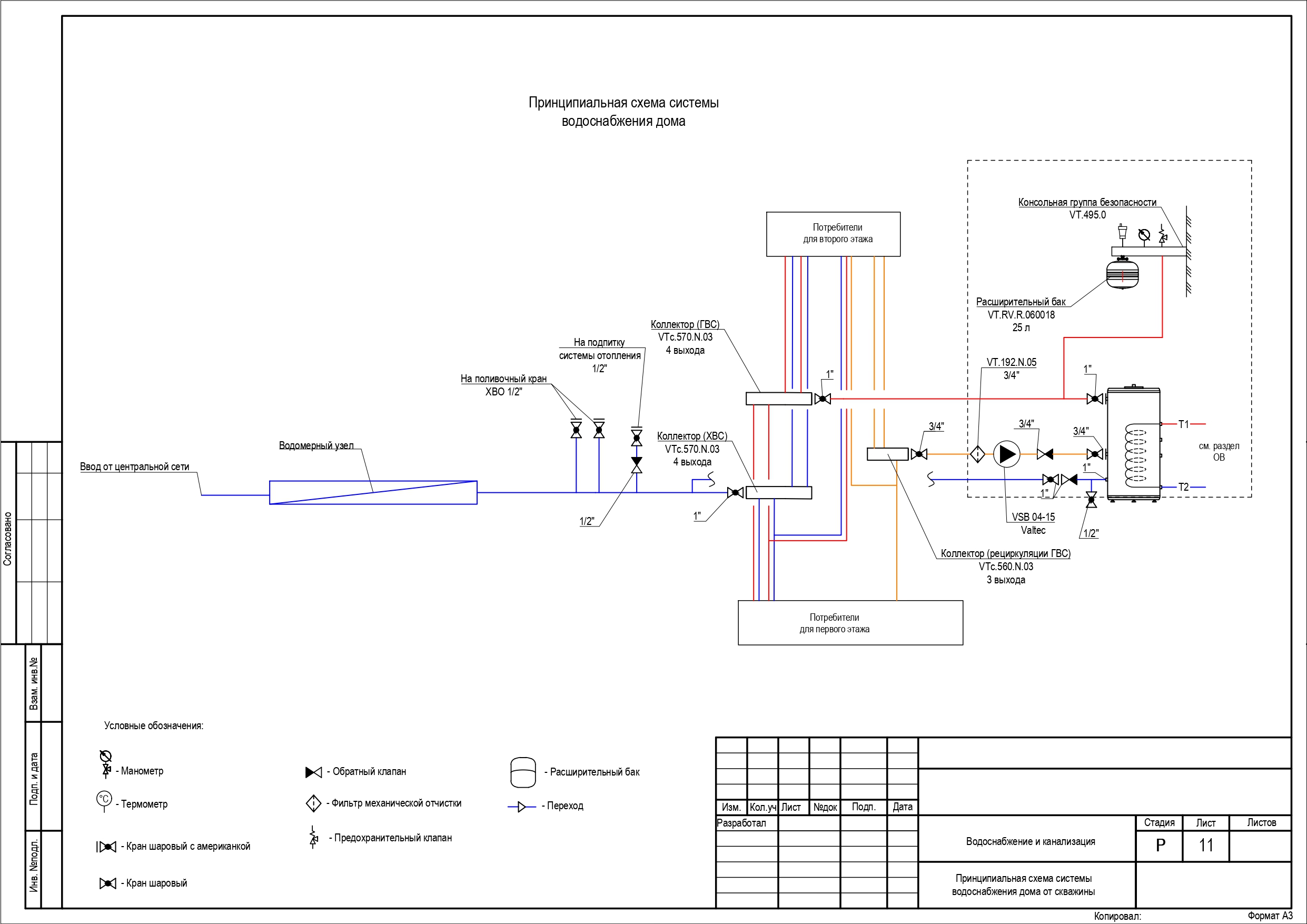

зданий". Горячее водоснабжение (Т3) запроектировано от бойлера косвенного нагрева. Циркуляция горячей
воды предусмотрена (Т4). Трубопроводы систем ХВС и ГВС прокладываются в теплоизоляции Energoflex
Super Project с толщиной стенки 6мм.
После монтажа трубопроводов провести испытания системы гидростатическим методом c
составлением соответствующего акта.
4. Система канализации

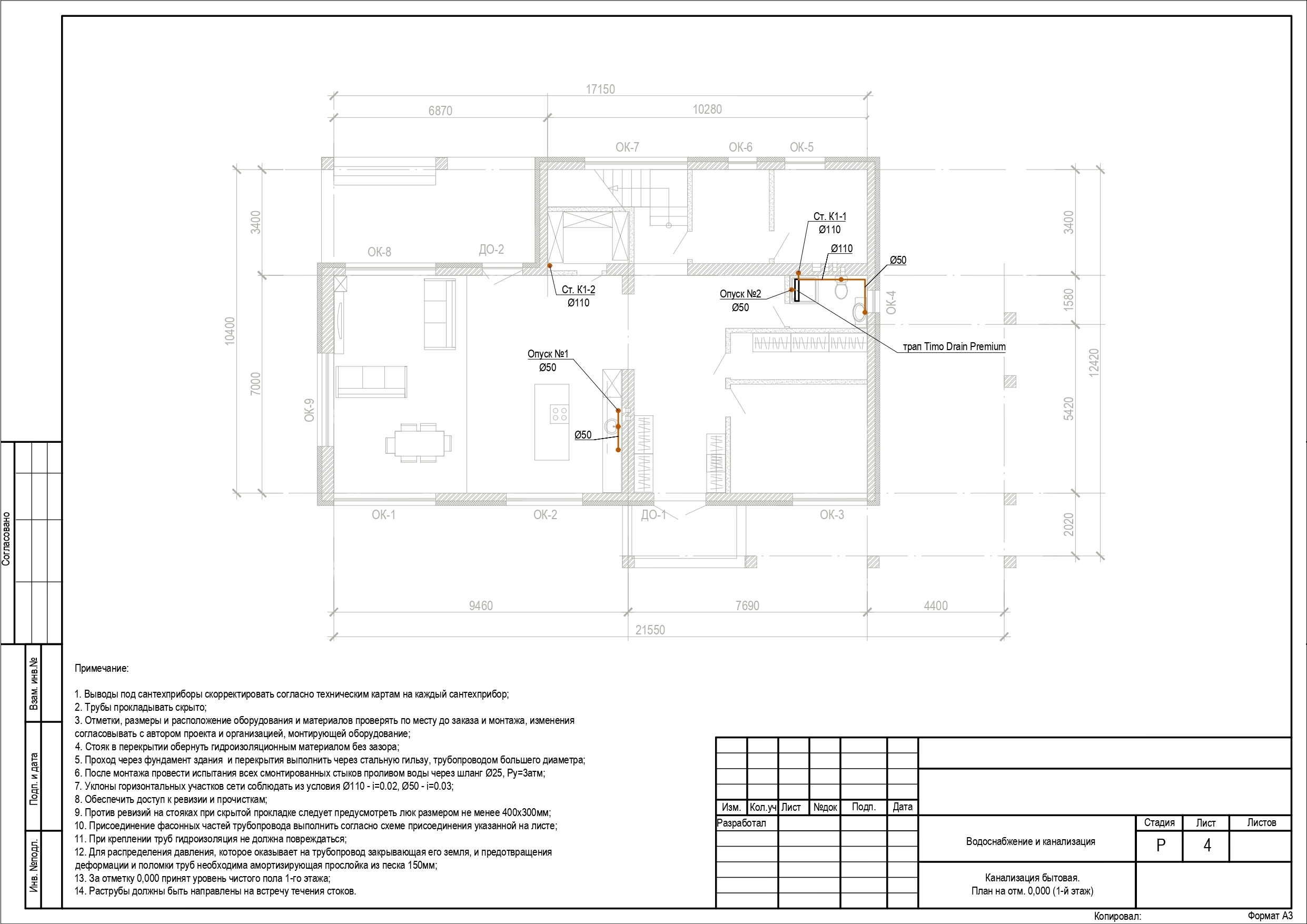

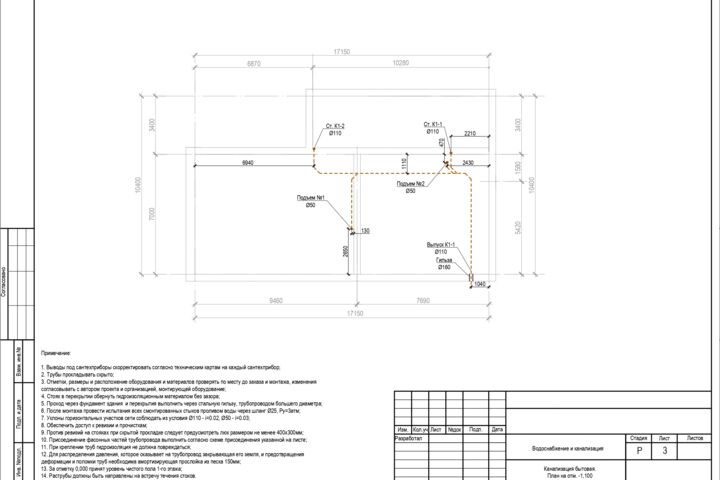

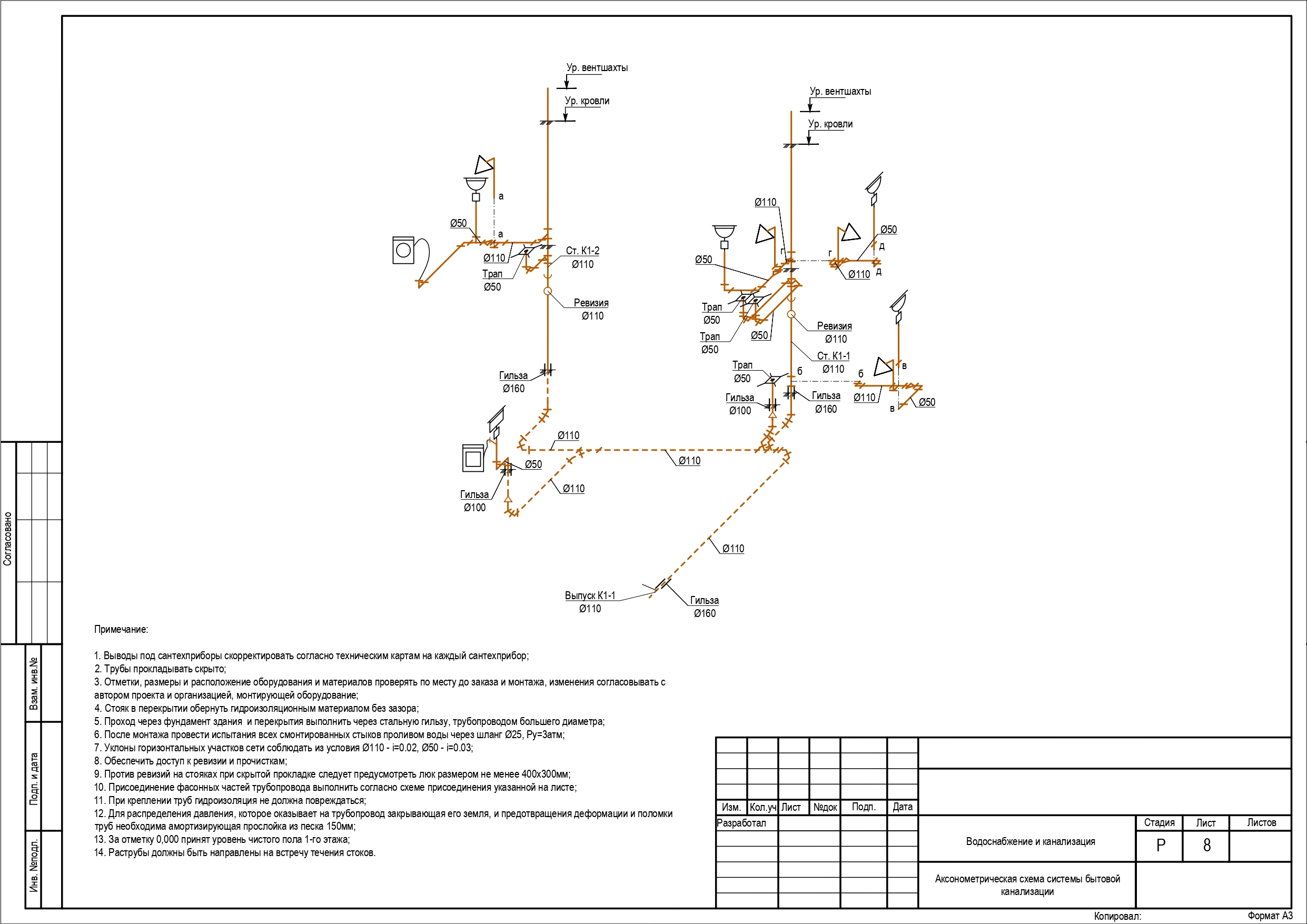

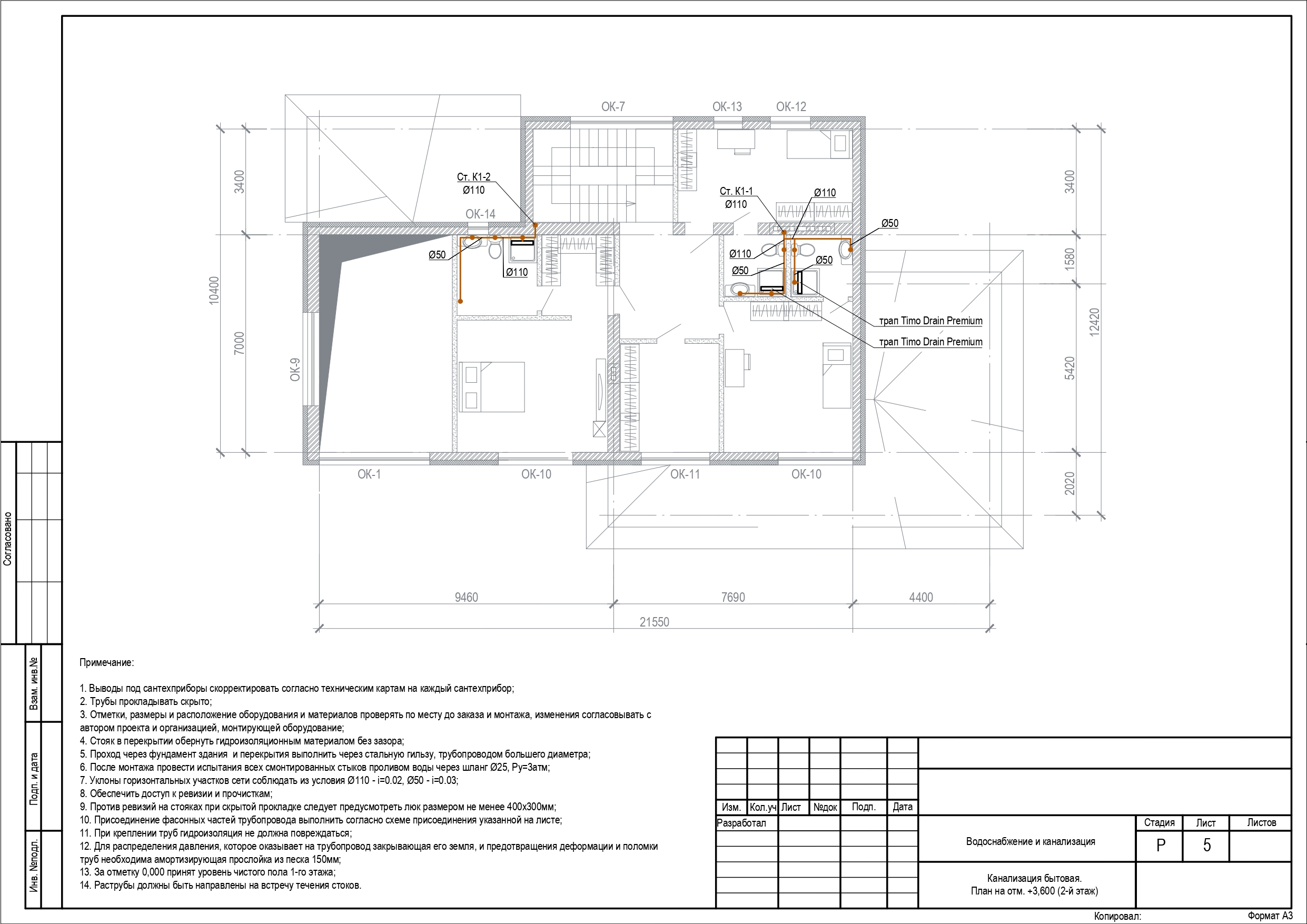

Прокладка внутренней канализации ведется полипропиленовыми трубами согласно плану
графической части проекта. Горизонтальные линии Ø110 ведутся с уклоном 0,02, менее Ø50 с уклоном
0,03. Все применяемые материалы и оборудование должны иметь сертификаты соответствия
обязательным нормативным документам и стандартам РФ. Монтаж и приемку санитарно-технических
устройств и системы водоснабжения вести в соответствии с СП 73.13330.2016 "Внутренние
санитарно-технические системы".

Презентация проекта
