Расчет деформации композитной панели со стрингерами

Описание

Расчет деформации статически нагруженной подкрепленной стрингерами композитной панели под действием силы давления с использованием линейной теории.
Были выданы исходные данные, такие как:
1. Длина, ширина и высота панели
2. параметры каждого слоя композитного материала

Решение

В данном случае, расчет будет производиться полностью с использованием CAE-модуля

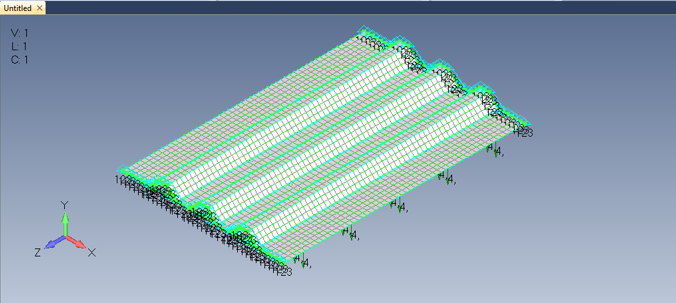

1. Создание CAD и КЭ модели
2. Проведение линейного статического анализа пластины

Результат

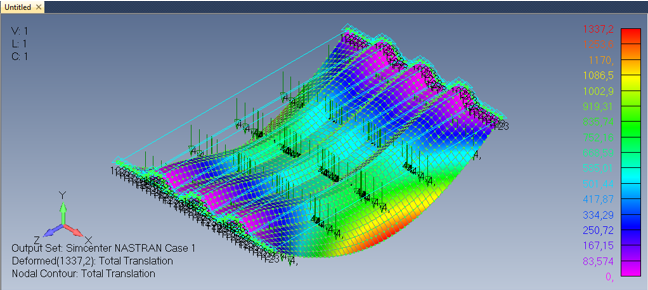

Расчет деформации статически нагруженной подкрепленной стрингерами композитной панели под действием силы давления с использованием линейной теории показал, что максимальное перемещение составило 1337.2 мм.
