Прочностной анализ и оптимизация крепления кронштейна качалки интерцептора

Описание

Задача: Проверить и оптимизировать метод болтового крепления силового кронштейна механизации крыла для снижения массы при гарантированном запасе прочности.
Сроки выполнения работы: 1 день.

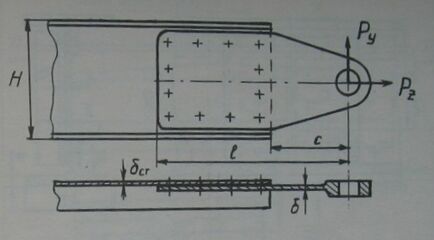

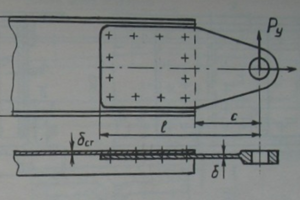

Был выдан чертеж изделия, а также материал и нагрузки, приложенные к проушине

Решение

1. Приблизительно рассчитал диаметр болтка, а также моменты и силы, приложенные к нему
2. Сделал вывод о том, что можно использовать 4 заклепки по углам кронштейна на максимальном удалении от центра жесткости.

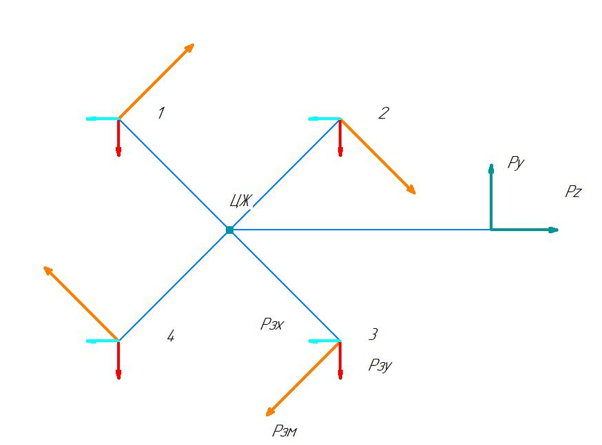

3. Рассчитал нагрузку на самой нагруженной заклепке
4. Провел аналитический расчет усилий и напряжений, проверил условие прочности

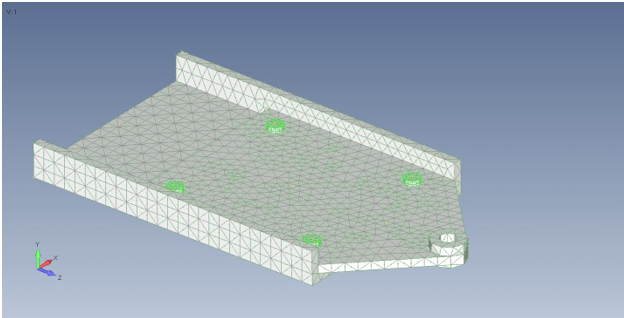

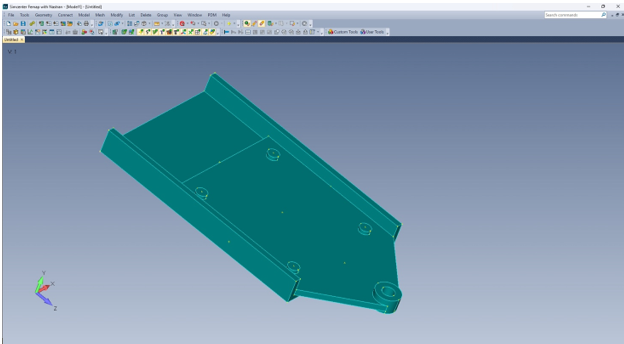

5. Создал CAD и КЭ модели.

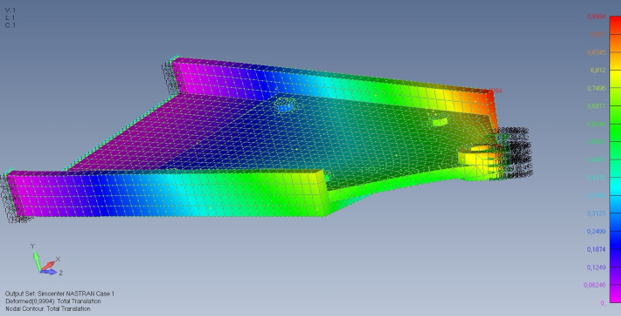

6. Провел расчет в CAE комплексе, сравнил полученные данные

Результат

В результате расчета, было доказано, что приемлемо в рамках конструкции данного узла, использовать болты меньшего диаметра, что не приводит к чрезмерной потере запаса прочности, однако способствует сильному снижению общего веса конструкции.

Презентация проекта
