калькулятор расчета такой задачи из сопромата в формате Excel.
Вводим в поля имеющиеся данные с рисунка (Модуль упругости (сталь3), L, P, h и другие).
На выходе получаем: прогиб балки (мм), предельный прогиб (мм), прочность по нормальным напряжениям (МПа), запас прочности (%), прочность по касательным напряжениям (МПа), запас прочности (%), прочность стенки (числовые значения – достигнуто или нет), прочность полки (числовые значения – достигнуто или нет).
Каждое действие в Excel должно быть описано, например, расчет момента инерции по такой-то формуле и т.д.
Два варианта расчета:
1. С двумя точками нагрузки.
2. С распределённой нагрузкой.

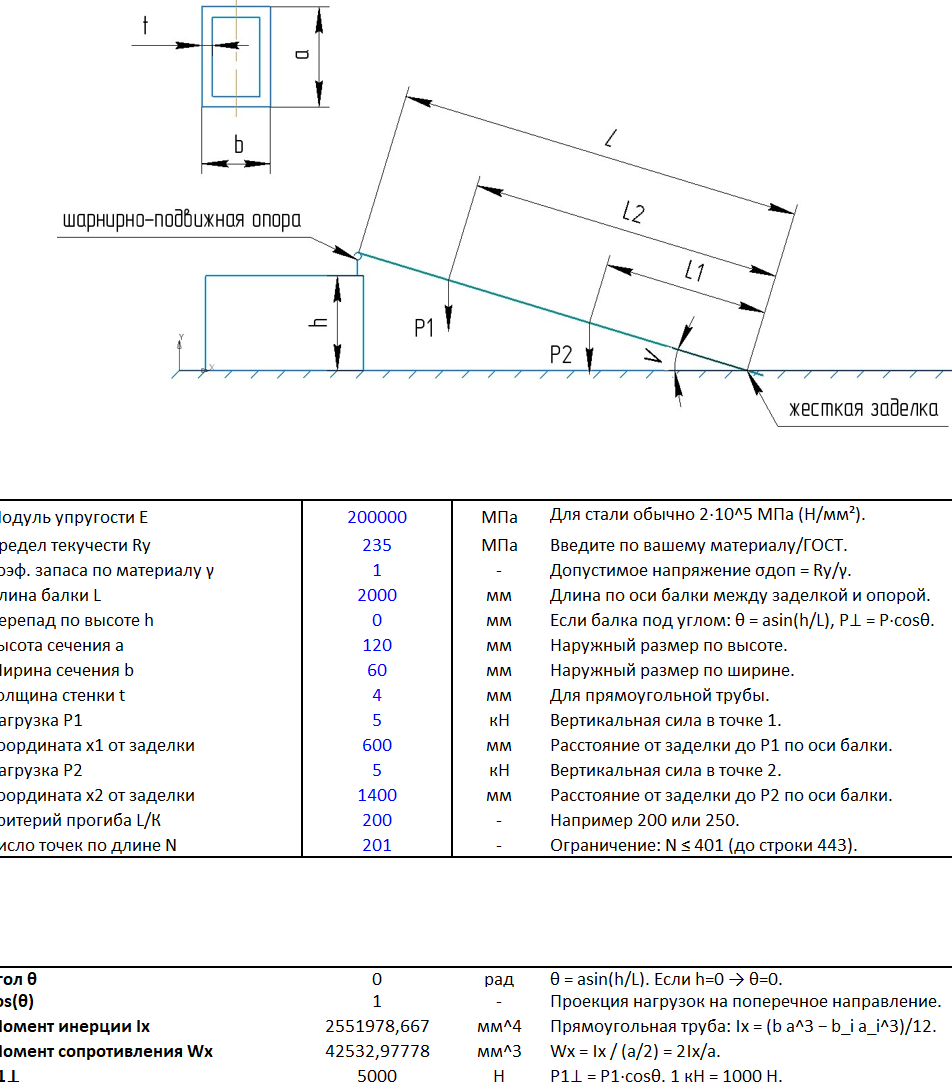

Это Excel-калькулятор для расчёта балки по сопромату для схемы подпёртая консоль: справа жёсткая заделка, слева шарнирно-подвижная опора.
В файле два варианта расчёта:
2 точки — две сосредоточенные нагрузки P1 и P2 в заданных местах.
Распред. — равномерно распределённая нагрузка q на участке длиной y, начиная с L1.

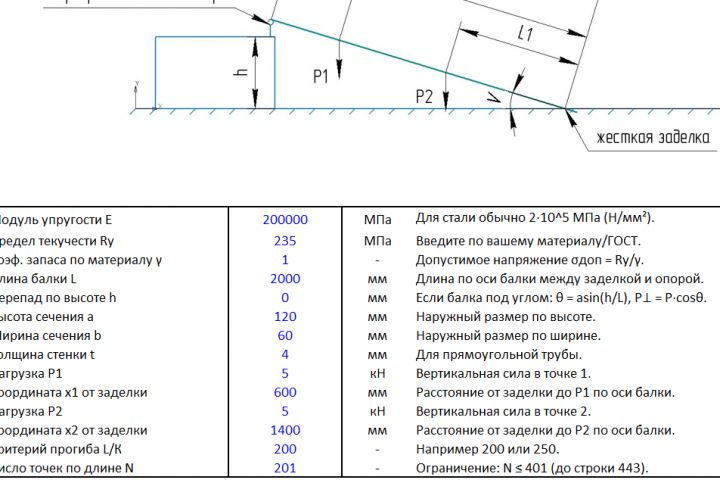

Что вводится:
E (МПа), Ry (МПа), γ, L (мм), h (мм)
геометрия прямоугольной профильной трубы: a, b, t (мм)
нагрузки и их положения (для выбранного варианта)
критерий прогиба К (для L/К) и N (число точек для расчётной таблицы вдоль балки)
Что выдаёт:
максимальный прогиб (мм) — по длине балки
предельный прогиб (мм) — по формуле L/К
максимальные нормальные напряжения σmax (МПа)
запас по нормальным (%)
Есть блок «ПРОВЕРКА ВВОДА»: при ошибках входные ячейки подсвечиваются, и показывается общий статус.
Построены графики w(x) (прогиб) и M(x) (момент) по длине.
