Проектирование флагштока высотой 40 м

Описание

🎯 Задача:
Разработка полного комплекта проектной документации для строительства флагштока высотой 40 м с учётом ветровых, снеговых и сейсмических нагрузок, а также требований к инженерным системам освещения и заземления.​

Решение

🔧 Выполненные работы:
1.Схема планировочной организации зем. участка (ПЗУ)​
- Обоснование принятых технических решений с учётом климатических, геологических и градостроительных условий площадки​
- Анализ нормативной базы проектирования: СП 20.13330.2016 (нагрузки), СП 22.13330.2016 (основания), СП 16.13330.2017 (металлоконструкции), СП 52.13330.2016 (освещение)​
- Оценка инженерно-геологических условий площадки: супеси и суглинки с показателями прочности и деформативности

2. Архитектурные решения (АР)​
- Разработка концепции флагштока высотой 40 м
- Проектирование архитектурного облика с учётом градостроительных требований и визуального восприятия
- Разработка планов, фасадов и разрезов флагштока
- Цветовые и отделочные решения в соответствии с концепцией проекта
- Согласование архитектурных решений с требованиями доступности и безопасности (СанПиН 1.2.3685-21)​

3. Конструктивные решения (КР)​
- Проектирование металлоконструкций флагштока

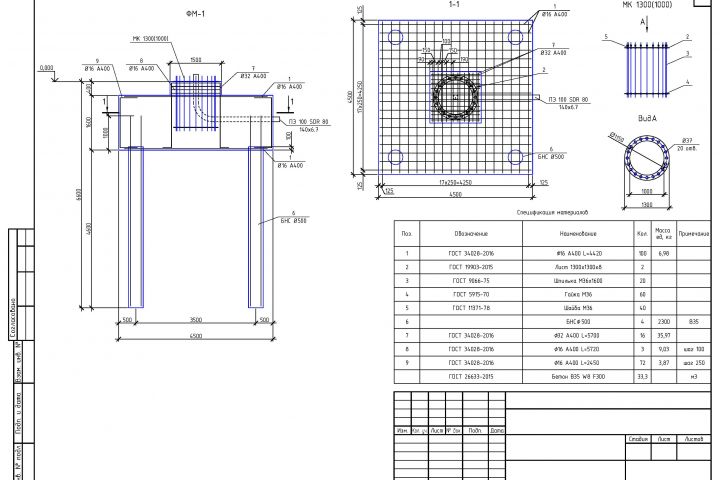

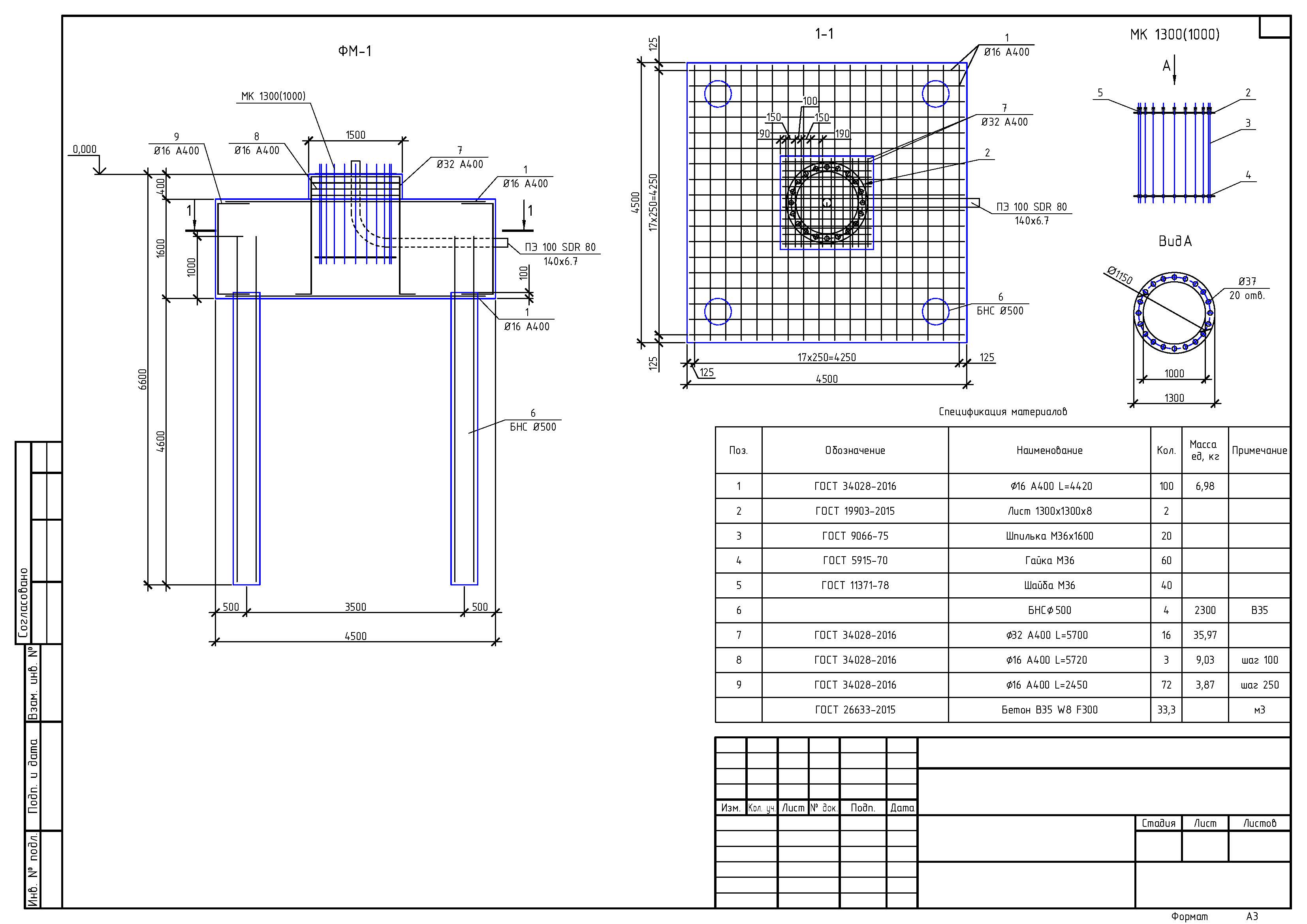

- Расчёт и проектирование железобетонного фундамента
- Разработка узлов сопряжения металлоконструкций с фундаментом

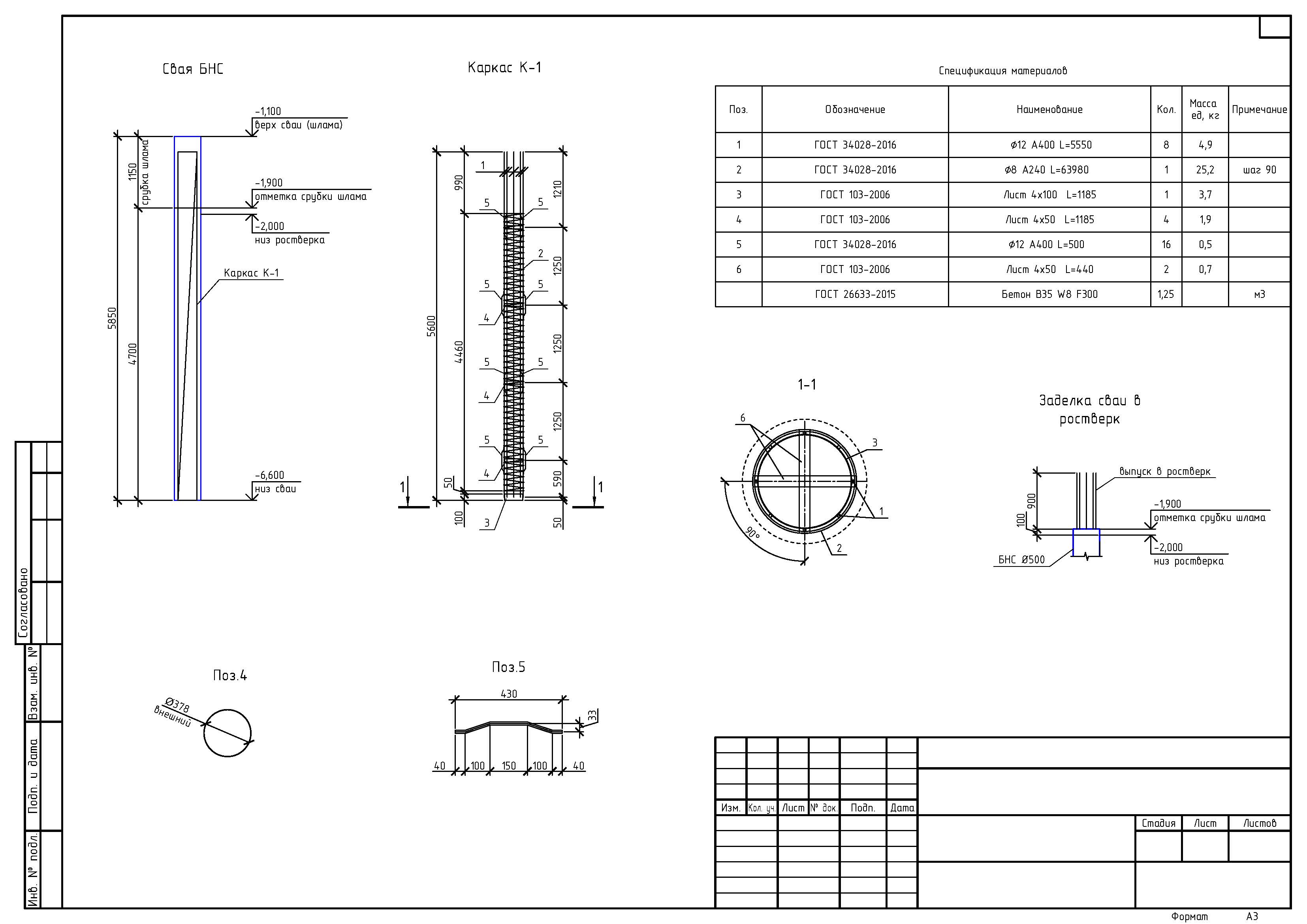

- Подбор армирования фундамента с учётом несущей способности и долговечности
- Расчёт устойчивости флагштока против опрокидывания и проверка прочности конструкции

3. Инженерные системы освещения (ИОС1)​
- Проектирование наружного архитектурного освещения флагштока
- Разработка схемы питания освещения от существующей сети 0,4 кВ с установкой вводного щита ВРУ

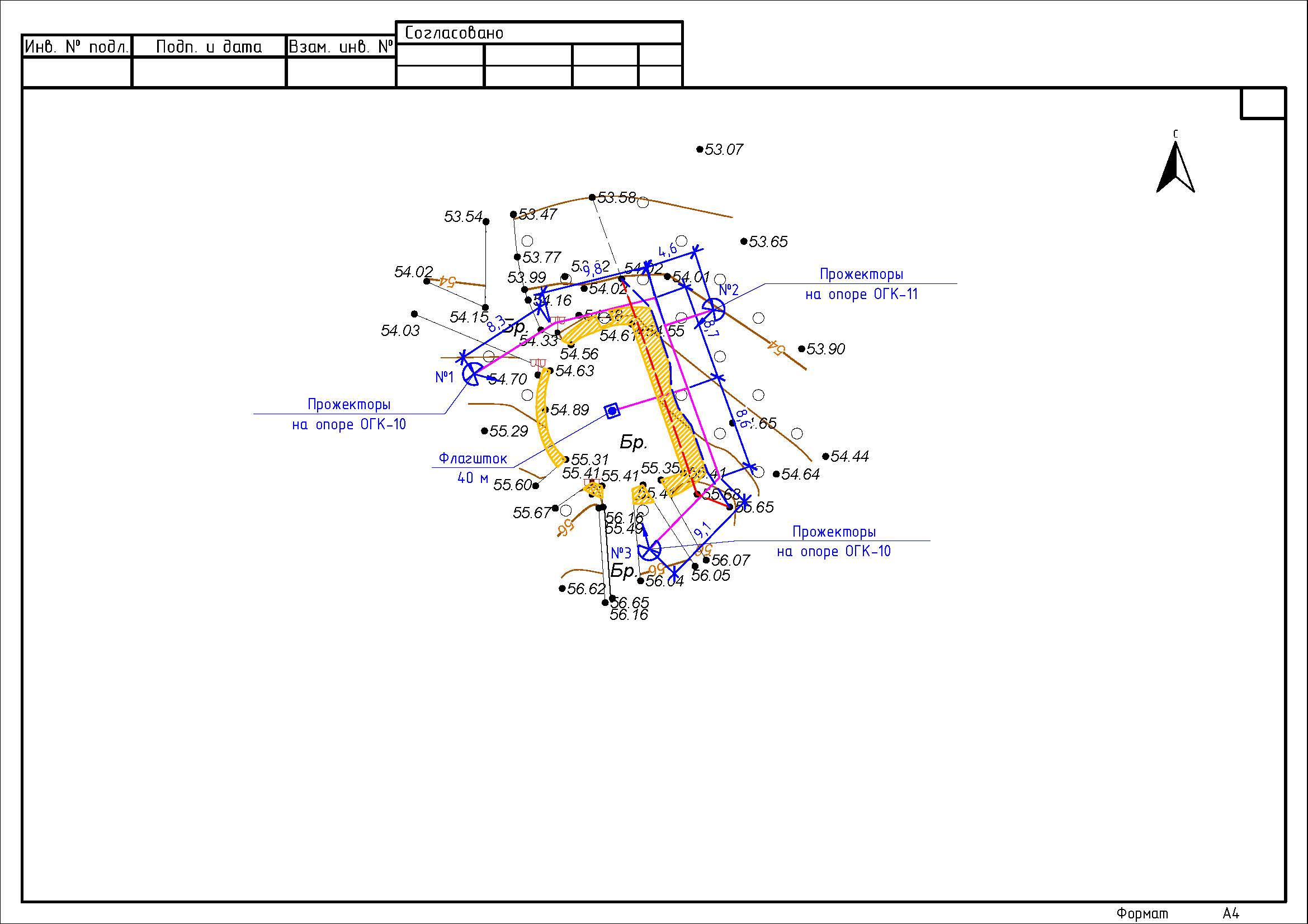

- Размещение светильников для подсветки флагштока в ночное время​
- Прокладка кабельных линий
- Проектирование системы управления освещением

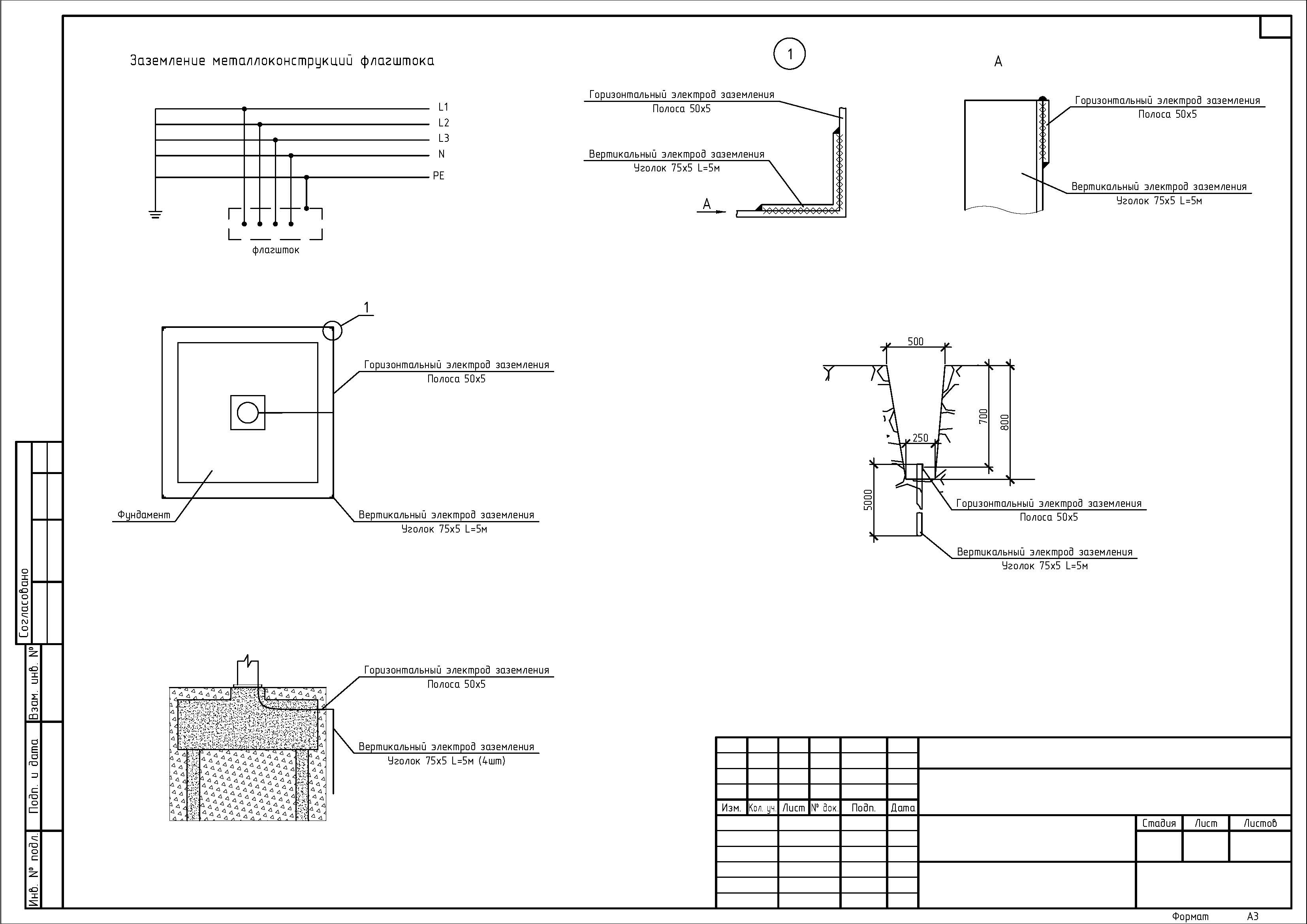

- Заземление металлоконструкций флагштока

4. Проект организации строительства (ПОС)​
- Разработка календарного плана производства работ с указанием последовательности этапов
- Расчёт потребности в строительных машинах, механизмах и трудовых ресурсах

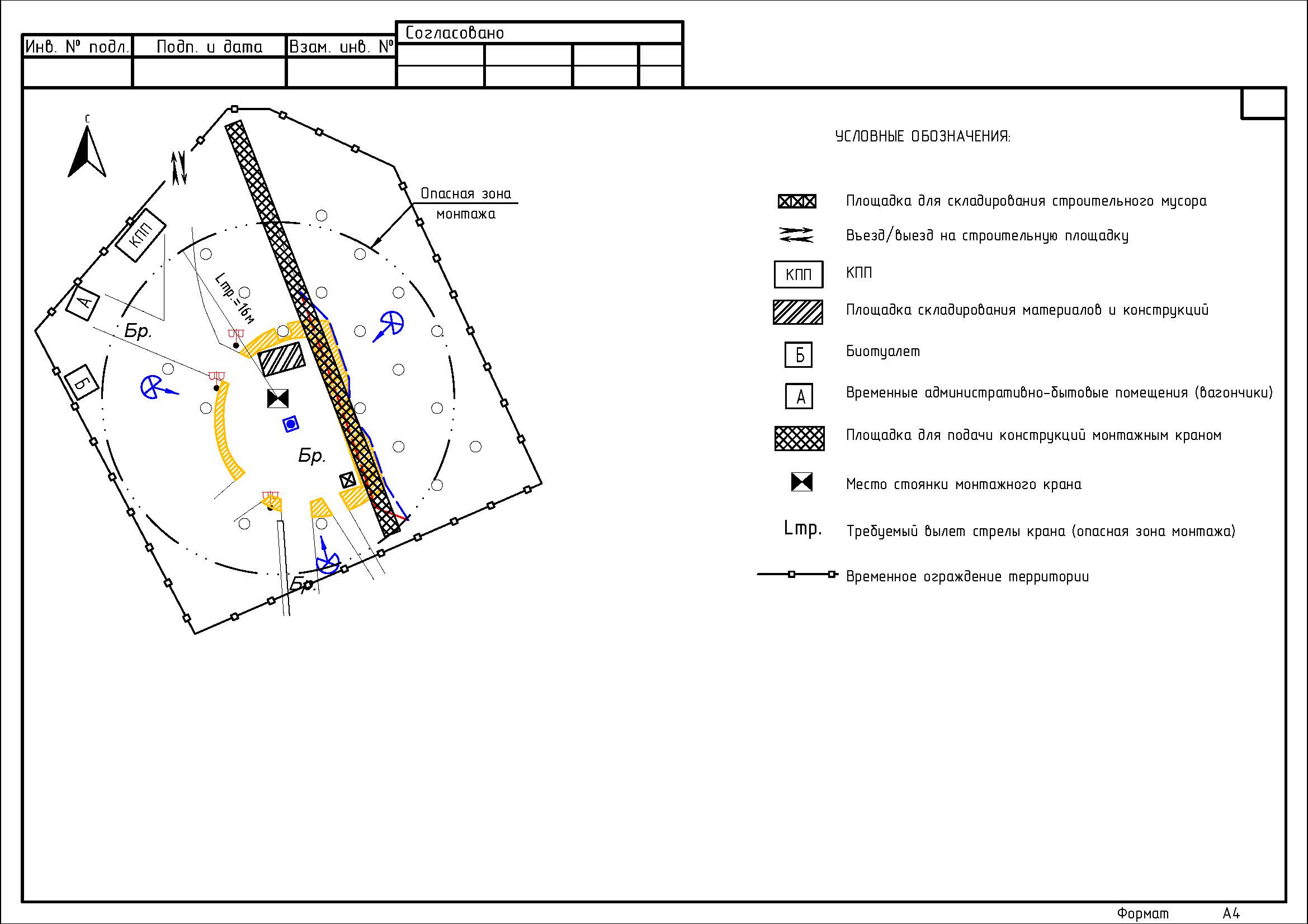

- Разработка строительного генплана с размещением временных сооружений, зон складирования материалов, путей перемещения техники​
- Мероприятия по охране труда и технике безопасности в соответствии с СП 49.13330.2010 и СНиП 12-03-2001​
- Мероприятия по охране окружающей среды и рациональному использованию природных ресурсов​
- Организация движения транспорта и пешеходов в зоне производства работ

📐 Программное обеспечение:
AutoCAD — разработка рабочих чертежей, планов, фасадов, разрезов, узлов и спецификаций​
ЛИРА-САПР / SCAD — расчёт металлоконструкций и фундамента на прочность, устойчивость и деформации​
DIALux — светотехнический расчёт освещения флагштока​
Excel — составление ведомостей, спецификаций, расчёт нагрузок и проверка несущей способности​

Результат

✅Полный комплект проектной документации, включающий архитектурные, конструкторские решения, инженерные системы и проект организации строительства. Документация согласована с заказчиком и принята для реализации. Флагшток обеспечивает требуемую прочность, устойчивость, а также соответствует всем требованиям СП, ГОСТ и СанПиН по безопасности, энергоэффективности и долговечности.​

Презентация проекта
