Проектирование подпорной стены

Описание

🎯 Задача:
Разработка полного комплекта проектной документации и выполнение расчётов по разделу «Подпорная стена» для строительного объекта с учётом инженерно-геологических условий площадки.

Решение

🔧 Выполненные работы:
Проектная документация:
- Разработка конструктивных решений железобетонной подпорной стены высотой до 5,0 м с учётом перепада рельефа и давления грунта​
- Проектирование фундамента подпорной стены с расчётом несущей способности основания по грунтовым условиям​

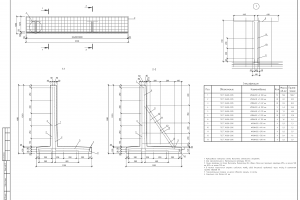

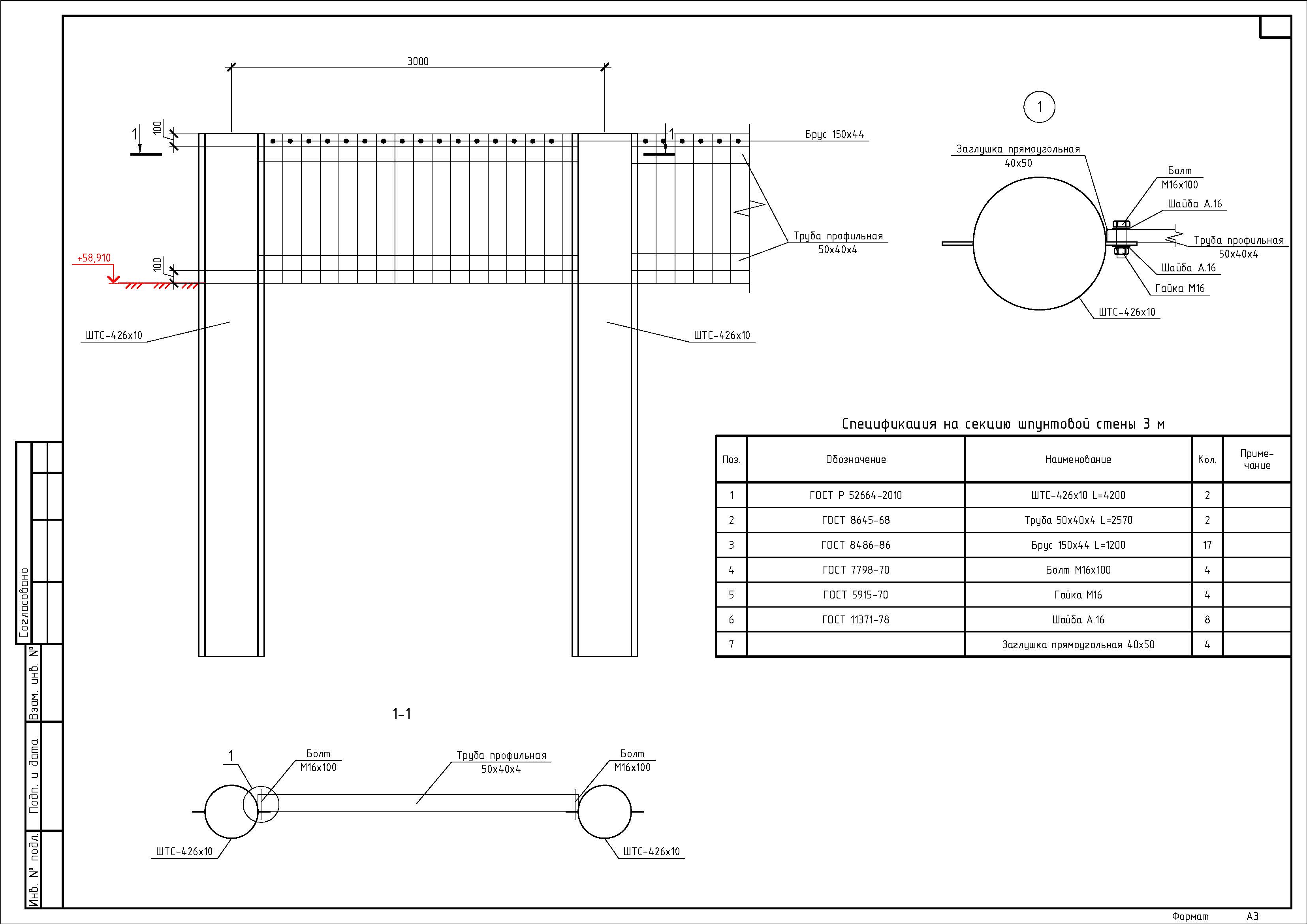

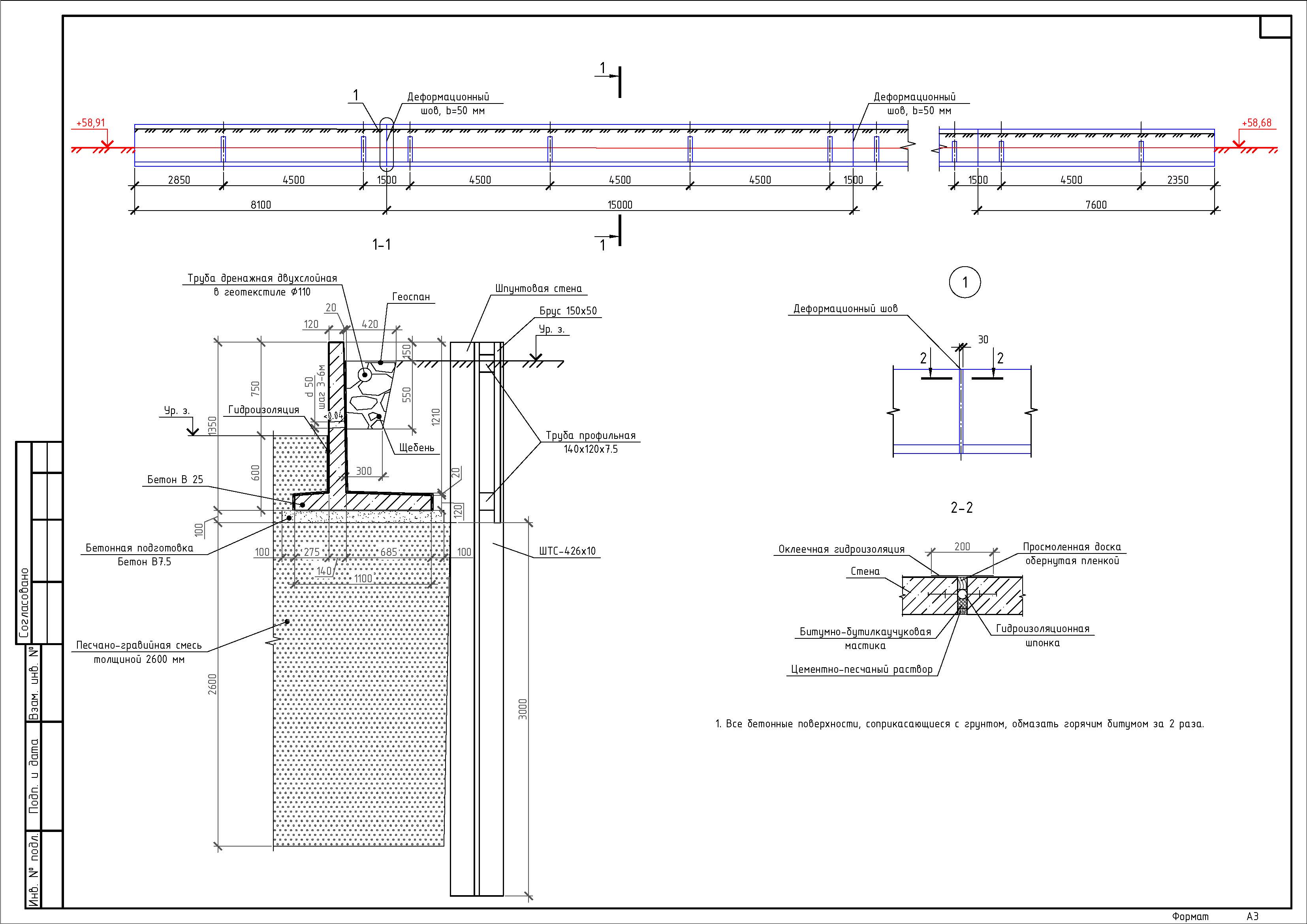

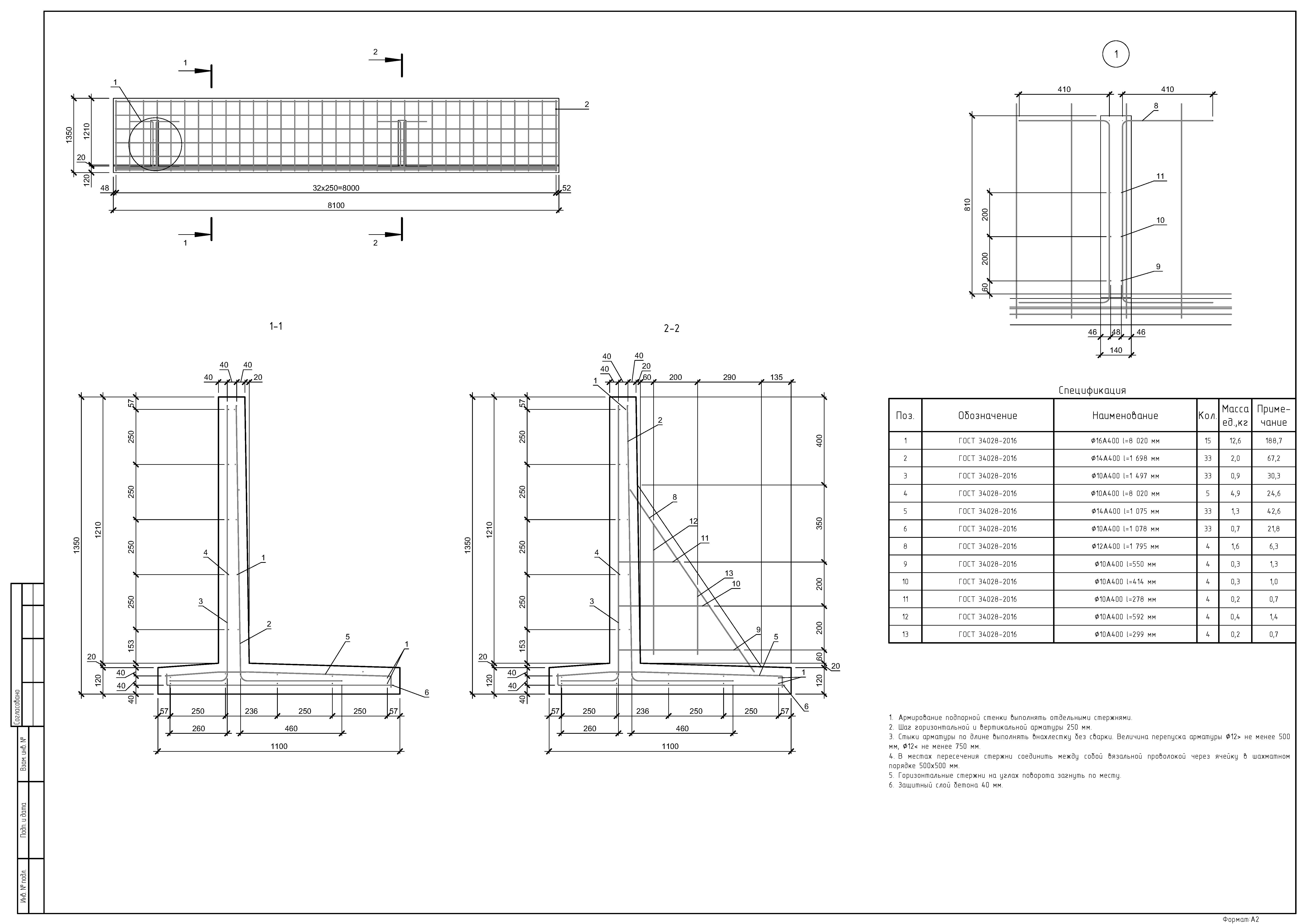

- Разработка рабочих чертежей с детализацией узлов армирования, спецификацией материалов и элементов​
- Составление ведомостей объёмов работ и спецификаций по ГОСТ 21.110-2013​

Расчётная часть (расчёты результатов прочности):

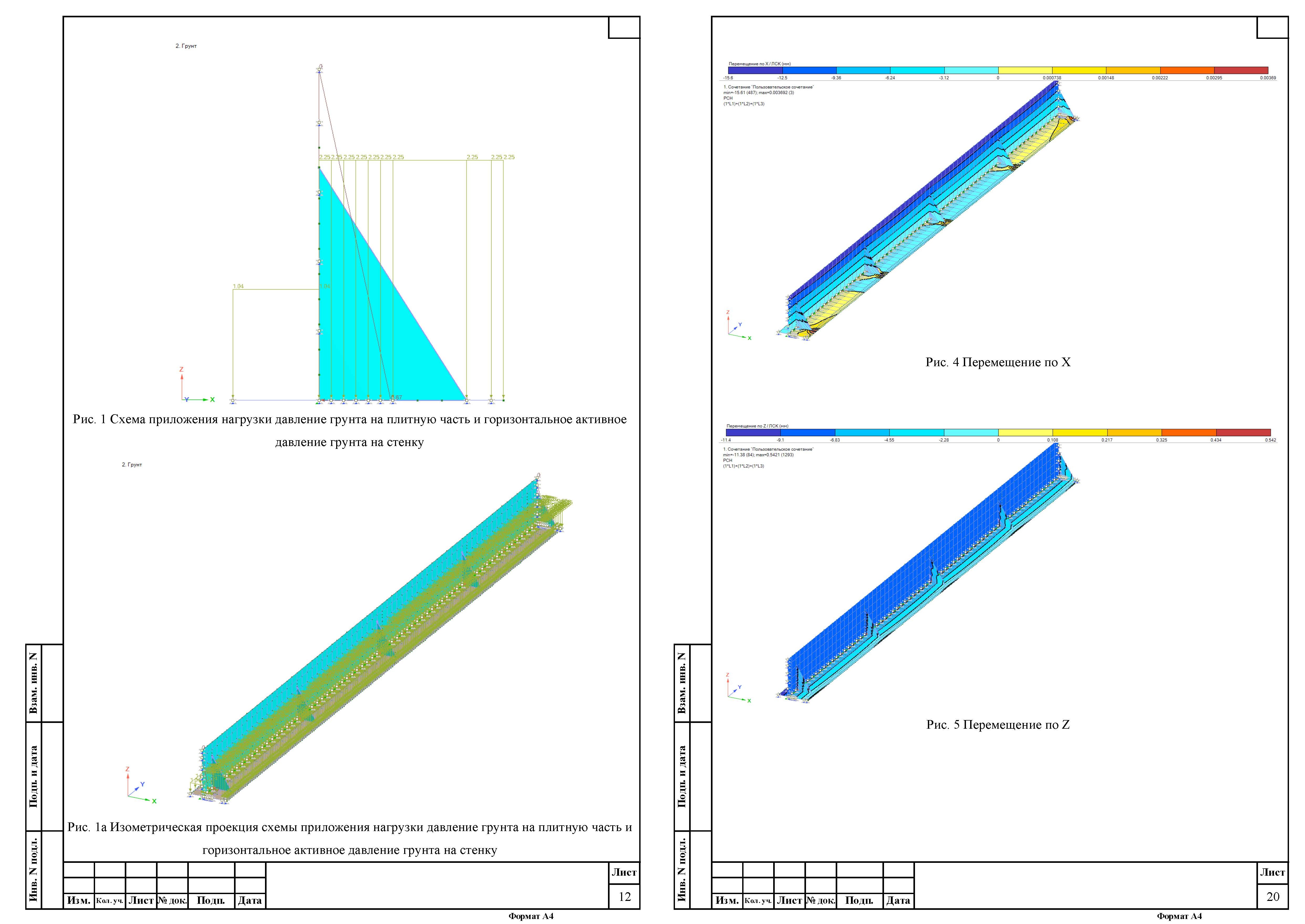

Статический расчёт в ЛИРА-САПР:
- Пространственное моделирование подпорной стены и основания с учётом реальных геометрических параметров и нагрузок​
- Расчёт напряжённо-деформированного состояния конструкции под действием собственного веса, давления грунта, временных нагрузок и сейсмических воздействий​
- Проверка устойчивости подпорной стены против опрокидывания и сдвига по подошве фундамента​
- Расчёт несущей способности основания с учётом нормативных и расчётных характеристик грунтов

Конструктивный расчёт железобетона:
- Подбор армирования стены и фундамента по несущей способности сечений в соответствии с СП 63.13330.2018​
- Проверка прочности по нормальным и наклонным сечениям, расчёт на продавливание и местное сжатие​
- Расчёт трещиностойкости конструкций с учётом требований СП 28.13330.2017​
- Проверка деформаций (прогибы, перемещения) с сопоставлением предельно допустимым значениям по СП 22.13330.2016​

📐 Программное обеспечение:
- ЛИРА-САПР — пространственное моделирование, статический и динамический расчёт​
- Renga — разработка рабочих чертежей, узлов и спецификаций

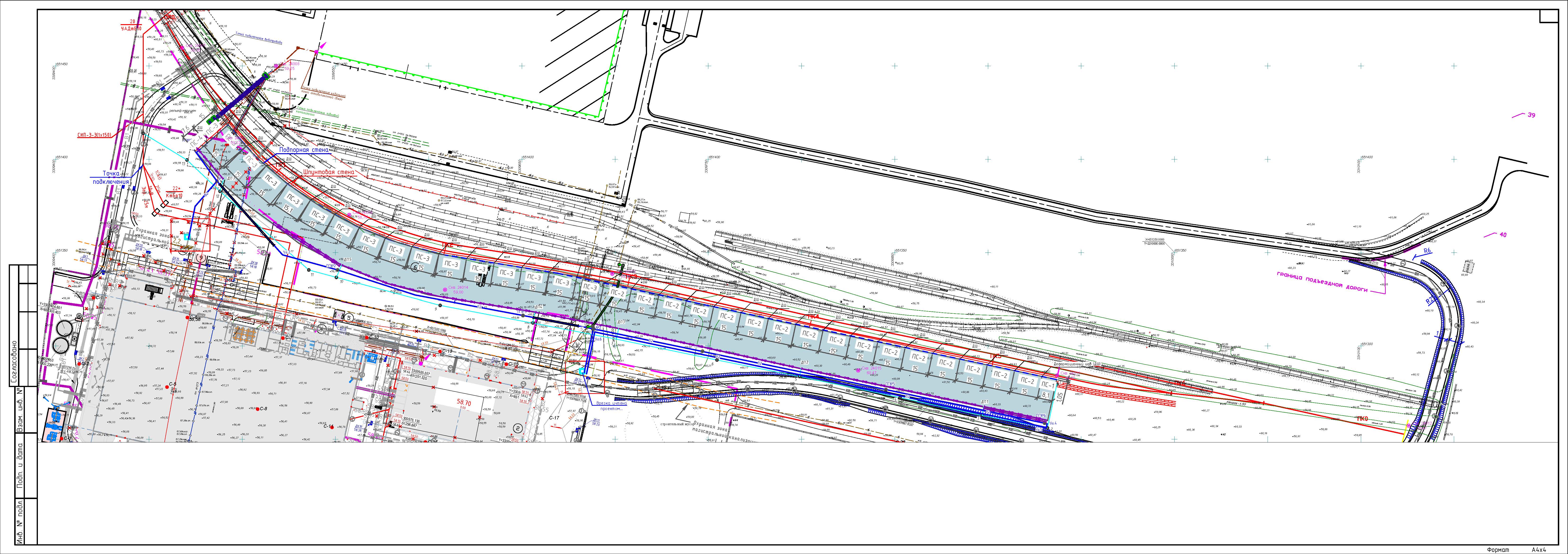

- AutoCAD — разработка планов, фасадов
- Excel — составление ведомостей, расчёт нагрузок и проверка несущей способности​

Результат

✅Полный комплект проектной документации и расчётов, согласованный с заказчиком и принятый для реализации. Конструкция подпорной стены обеспечивает требуемую несущую способность, устойчивость против опрокидывания и сдвига, а также соответствует всем требованиям СП и ГОСТов по прочности, деформациям и долговечности.​

Презентация проекта
