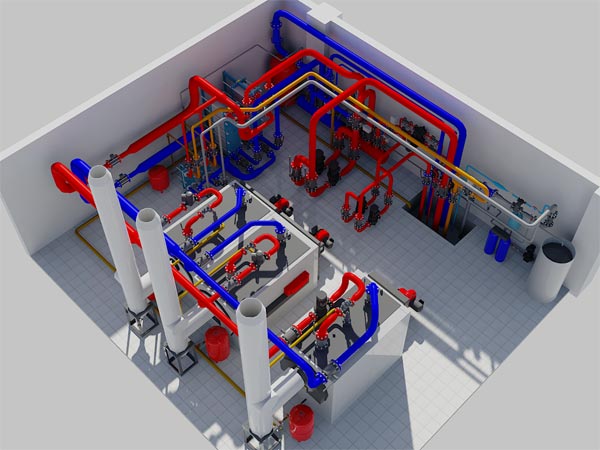

Рабочий проект крышной газовой котельной для ТРК в Московской области разработан в следующем составе:
- Тепломеханические решения;
- Отопление и вентиляция;
- Конструкции дымовой трубы;
- Задания для смежных разделов.
Потребителями теплоты от котельной являются системы отопления, вентиляции, тепловых завес и горячего водоснабжения. Для присоединения систем отопления вентиляции и тепловых завес применена независимая схема присоединения с применением группы пластинчатых теплообменников. Система ГВС присоединена по закрытой схеме через свою группу теплообменников.
Применяемое оборудование:
- Котел стальной Viessmann Vitoplex 200 SX2A (900 кВт) - 1 шт;
- Котел стальной Viessmann Vitoplex 200 SX2A (700 кВт) - 1 шт;
- Котел стальной Viessmann Vitoplex 100 PV1 (1350 кВт) - 1 шт;
- Горелки газовые Weishaupt (Германия);
- Пластинчатые теплообменники Этра (Россия);
- Расширительные баки Reflex (Германия);
- Установка ХВО фирмы Водораздел (Россия);
- Насосы Grundfos (Германия);
- Запорная и регулирующая арматура Danfoss (Дания) и VYC (Испания);
- Трубопроводы стальные электросварные по ГОСТ 10704-91 и водогазопроводные по ГОСТ 3262-75*;
- Изоляция Isover (Франция).
Общая теплопроизводительность котельной: 2906 кВт
