Рабочий проект системы вентиляции детского дошкольного учреждения на 280 мест в составе:
- Система общеобменной приточно-вытяжной вентиляции;
- Автоматизация систем вентиляции с механическим побуждением.
В соответствии с требованиями нормативных документов запроектированы индивидуальные системы приточно-вытяжной вентиляции для различных групп помещений. Для остальных помещений предусмотрена вентиляция с естественным побуждением.

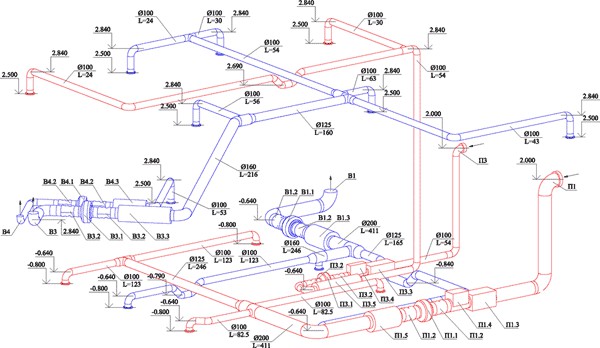

Запроектированы следующие системы вентиляции:
П1 – система притока в помещения постирочной и гладильной;
П2 – система притока в помещения пищеблока;
П3 – система притока в медицинские помещения;
В1 – система вытяжки из помещений постирочной и гладильной;
В2 – система вытяжки из помещений пищеблока;
В3 – система вытяжки из медицинских помещений;
В4 – система вытяжки из санузла медицинских помещений;
В5 – система вытяжки из санузла пищеблока.
Применяемое оборудование:
- Блочная приточно-вытяжная установка Веза ГКЦП-5 на системы П2/В2
- Канальные вентиляторы, нагреватели, фильтры, шумоглушители: Лиссант (РОссия)
- Насосы: Wilo (Германия)
- Арматура: Danfoss (Дания), Broen (Дания), FIV (Италия), ADCA (Португалия)
- Автоматика: Веза (Россия), Лиссант (Россия), Siemens (Германия)
- Воздуховоды: прямоугольные и круглые из оцинкованной стали в изоляции
- Трубопроводы: стальные электросварные по ГОСТ 10704-91
- Изоляция: Rockwool (США)
