Паро-конденсатный тепловой пункт

Описание

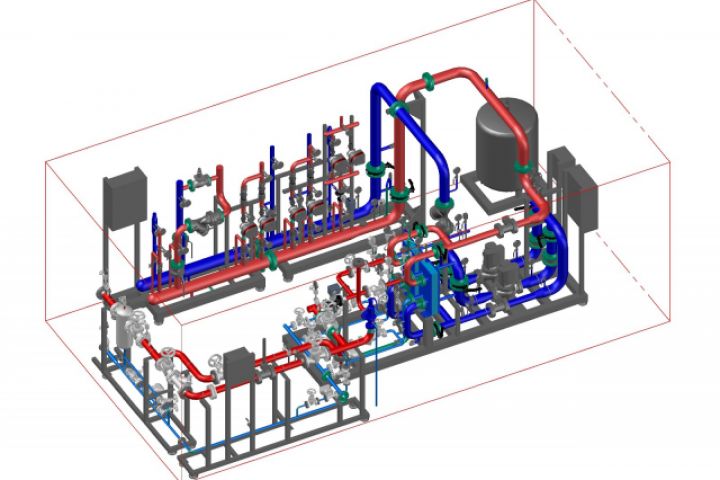

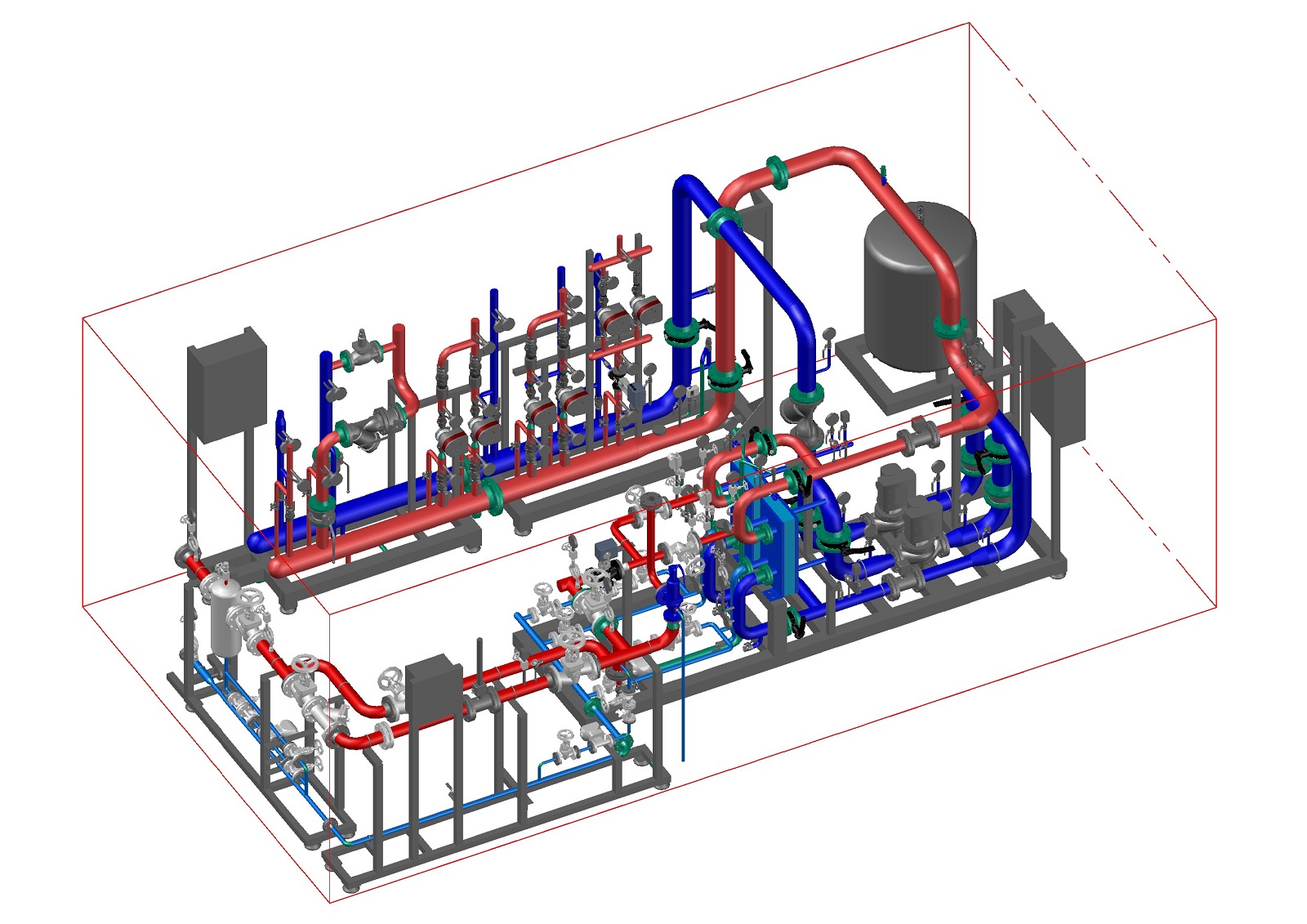

Паро-конденсатный тепловой пункт для нужд отопления и вентиляции производственного комплекса. Подключение систем теплопотребления через пластинчатые теплообменники (два рабочих по 50% нагрузки). Состоит из четырех укрупненных узлов: 1) блок ввода и учета пара и конденсата; 2) блок теплообменников и насосов систем теплопотребления; 3) блок распределительной гребенки. БТП разбирается на удобные для транспортирования части.
Разработка 3D модели возможна при наличии тепловой схемы с экспликацией и планировки помещения.
Формат dwg.
3D модель необходима для быстрой разработки 2D чертежей установки
