Описание

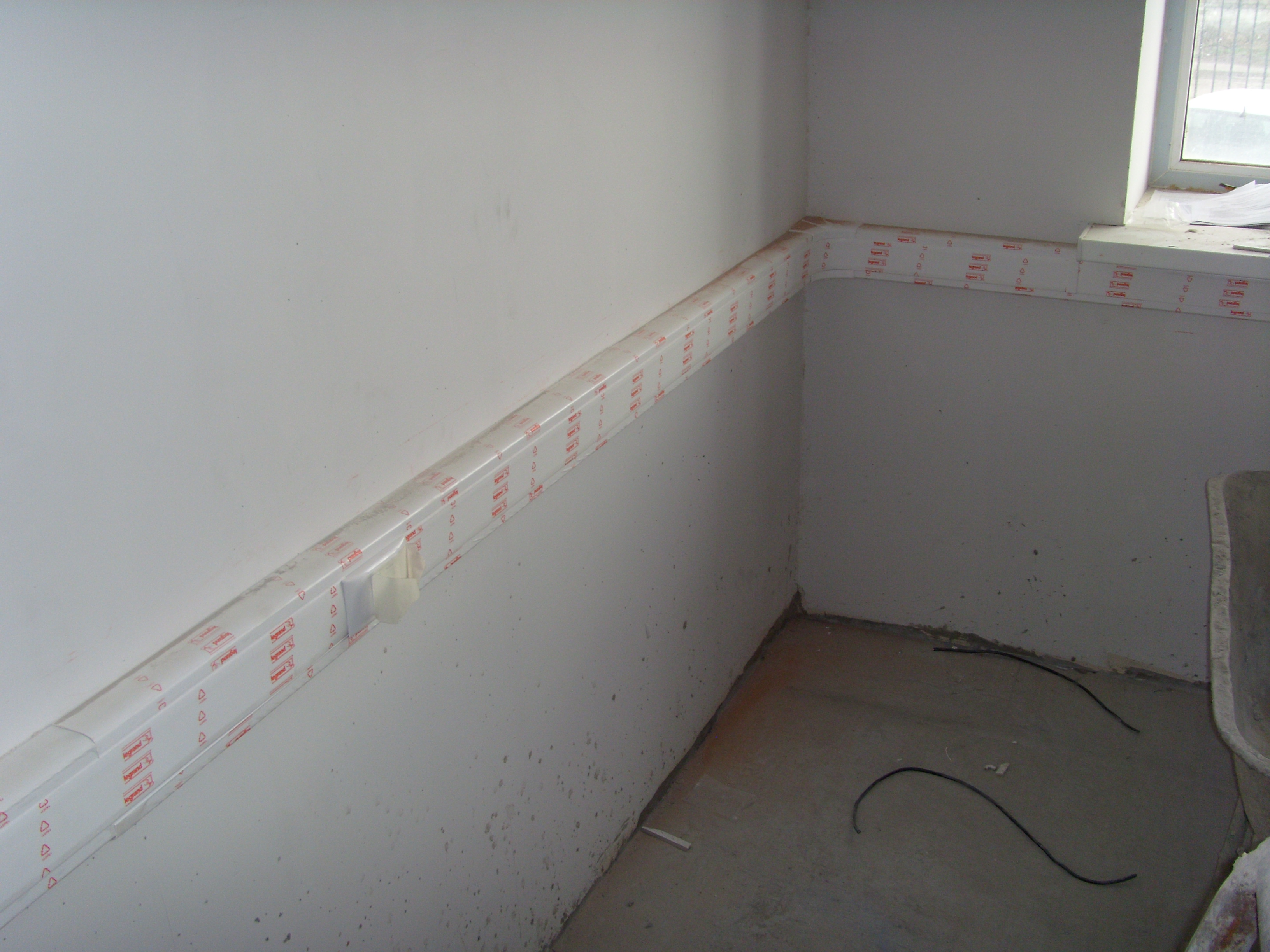

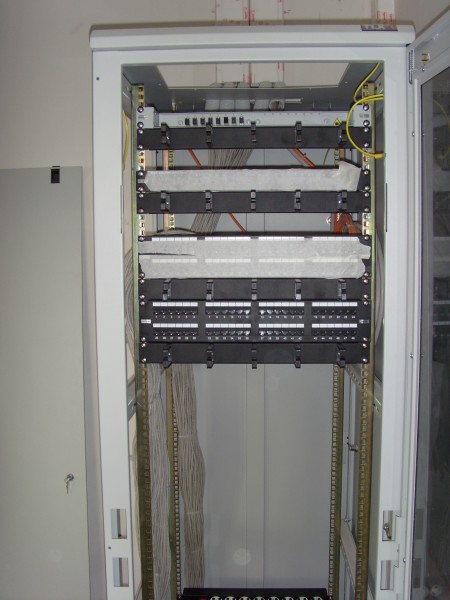

Организация SCSLAN выполнила монтажные работы в качестве субподрядчика, монтаж СКС на 356 портов в офисных помещениях в логистическом складском комплексе Томилино. При монтаже СКС использованы 24-портовые патч-панели кат.5е Eurolan, 4-х парный кабель UTP кат.5е Eurolan и информационные розетки кат.5е Eurolan. Прокладка кабеля UTP и проведена над фальш-потолком офиса и в электротехнических коробах сечения 100х50 мм Legrand с перегородкой. В коридорах магистрали прокладывалась в металлических перфорированных лотках.В офисе смонтировано более 180 метров перфорированных лотков Cablofil (Каблофил) сечения 54х200 мм,Информационные розетки установлены в коробах Legrand.

Большая территория офиса 2,3,4 этаж не позволяла использовать один центр коммутации, поэтому помимо главного кросса были оборудованы промежуточные центры коммутации, связанные с главным кроссом 8-ми волоконными многомодовым оптическим кабелям 50/125 мкм и многопарным кабелями «витая пара» 25 пар.По окончании монтажа проведено тестирование СКС на соответствие категории кабельным тестером FLUKE NETWORKS.
