Требовалось выполнить рабочую документацию проекта ИЖС (Индивидуального Жилого Строения) ТК-2
В результате работы, заказчику требовались:
- Рабочие чертежи
- Визуализация экстерьера
По требованиям человека, мы сразу поняли, что ему нужно. И итоговый альбом с документацией у нас включает следующее:
- Общие данные
- План плиты
- План армирования фундаментной плиты
- План на отм. 0,000
- Кладочный план на отм. 0,000

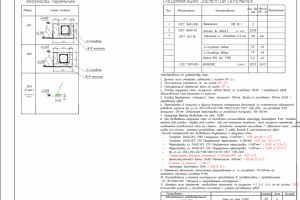

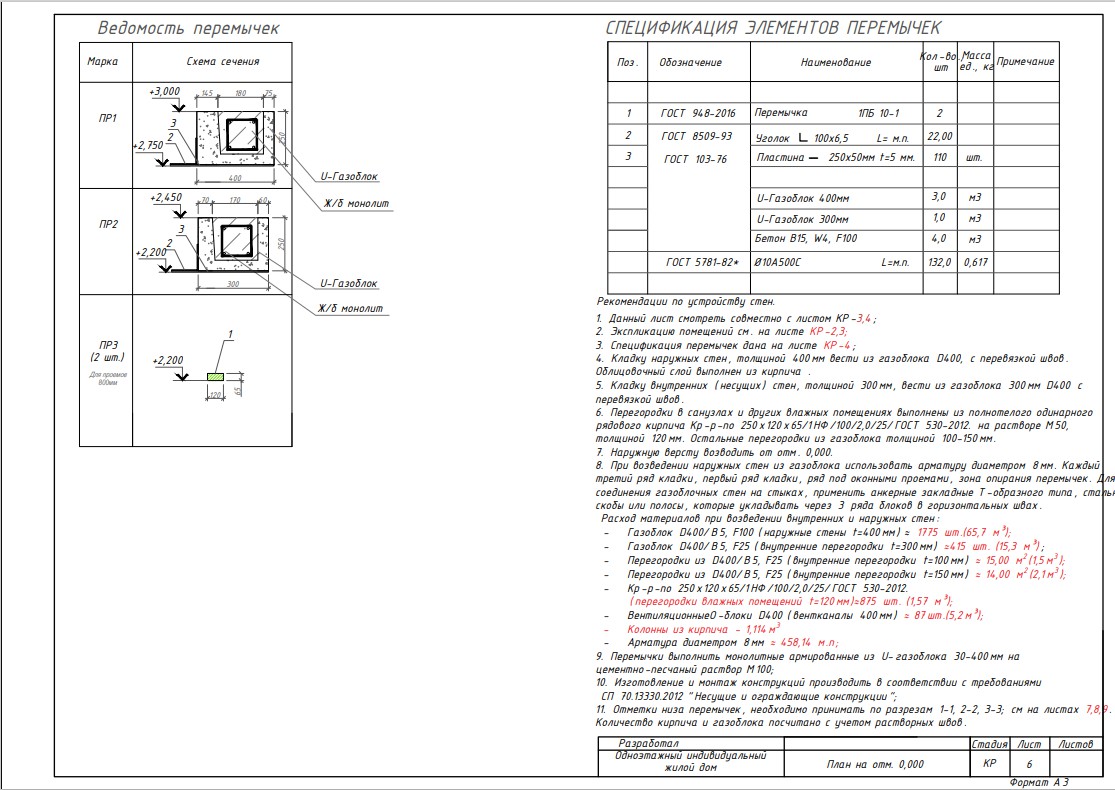

- Ведомость перемычек. СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ПЕРЕМЫЧЕК
- Разрез 1-1
- Разрез 2-2
- Разрез 3-3. Общие указания по устройству кровли
- Фасад А -Г . Фасад Г -А .
- План кровли.
- Схемы заполнения оконных проемов. СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ЗАПОЛНЕНИЯ ПРОЕМОВ
- Схема расположения монолитного пояса Мп1 (опалубочный план)
- План перекрытия. Мауэрлат, лежень, балки перекрытия. Спецификация к деревянному перекрытию.
- План расположения стропильной системы
- ВЕДОМОСТЬ НАРУЖНОЙ ОТДЕЛКИ
- Схема Генерального Плана
- Визуализация
Проект требовал много времени на разработку. Мы удачно с ним справились. С некоторыми страницами можете ознакомиться в приложенных файлах, а также с визуализацией самого дома. Также много информации получили во время разработки, согласовывали каждое нововведение заказчика. Предлагали дизайнерское решение по задумкам человека.
