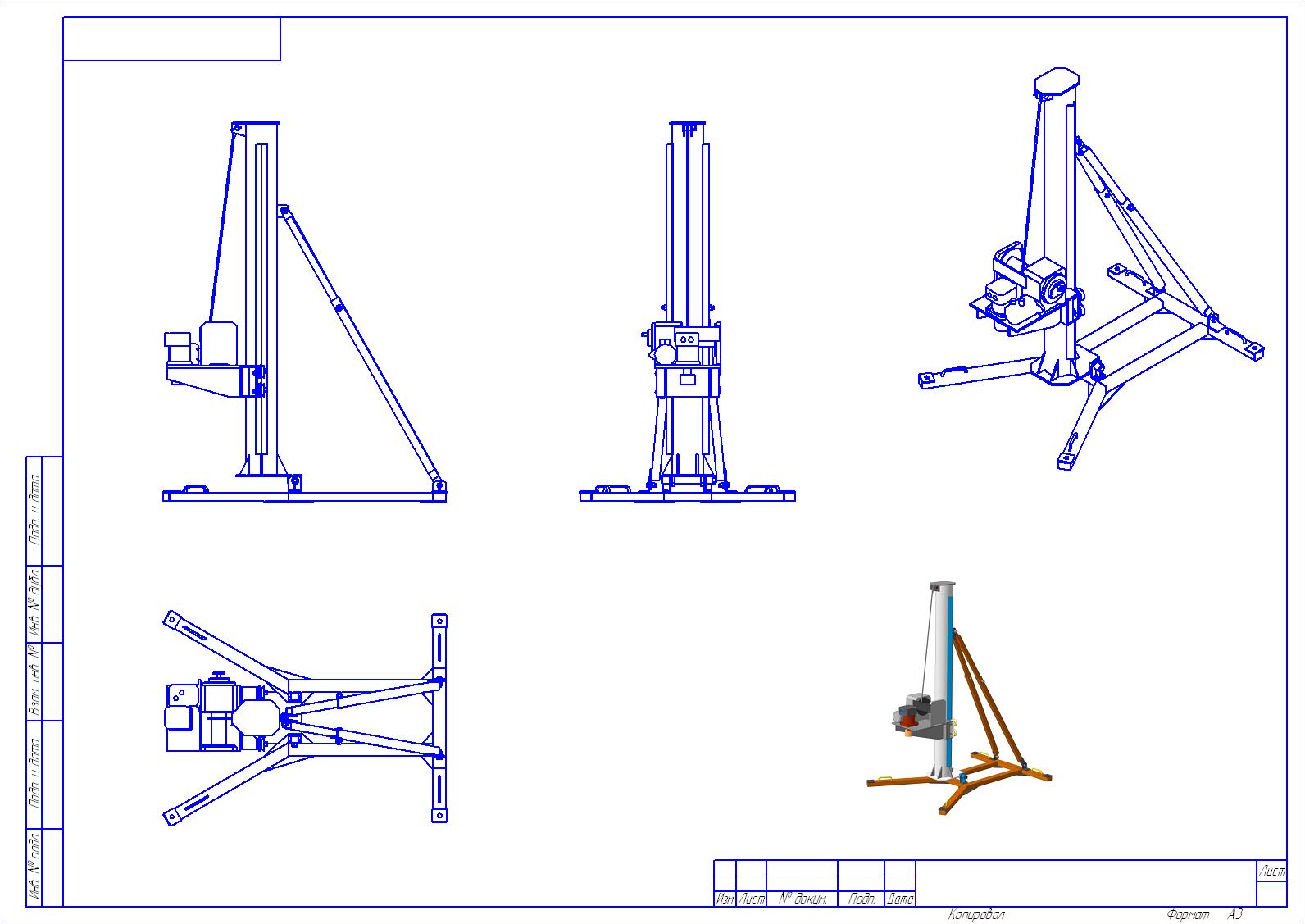

Компактное переносное приспособление для проведения буровых работ колонковыми бурами при устройстве водозаборной скважины. Состоит из складывающейся рамы, трубы-мачты с направляющими и перемещающейся по ним каретки с гидродвигателем и лебедкой.
На жестком сварном основании установлена стойка в виде толстостенной трубы необходимой длины (возможна комплектация буровой стойками разной длинны в зависимости от условий работы и длинны бурильных труб). К стойке диаметрально противоположно приварены направляющие в виде равнополочных уголков. Стойка соединена с основанием прочной осью, которая может свободно выниматься из проушин. Ось фиксируется от выпадения штифтом. Такое соединение позволяет устанавливать необходимый угол входа бура в грунт.
Для закрепления выбранного угла и предотвращения нежелательных колебаний стойка опирается на телескопические опоры, установленные в задней части основания. При транспортировке буровой опоры складываются.

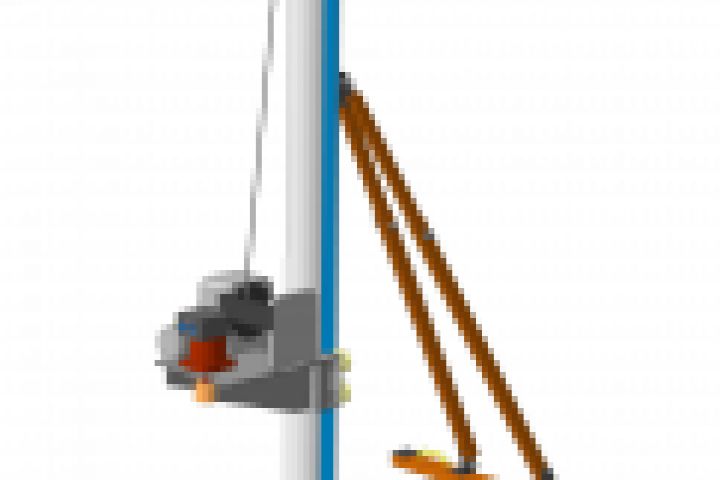

По направляющим перемещается каретка на четырёх профильных роликах. Для выбора возможных зазоров и плавности хода ролики установлены на эксцентричных осях. На платформе каретки расположен гидромотор с заданными характеристиками, приводной вал которого вращает бур. Рядом с гидромотором находится гидравлическая лебёдка. Трос лебёдки закреплён в верхней части трубы в специальном приспособлении. При обратной подаче лебёдка наматывает трос на барабан, перемещая таким образом каретку с гидромотором и буром вверх.
При необходимости принудительного опускания бура существует возможность комплектования гидавлической лебёдки барабаном двухстороннего действия, второй трос которого будет опускать каретку вниз. В этом случае в нижней части стойки устанавливается аналогичное приспособление.
Такой способ крепления лебёдки позволяет легко заменить её на раздвижной гидроцилиндр, который и будет перемещать каретку.
В основании предусмотрены усиленные монтажные отверстия, которые позволяют анкерить буровую в грунт.
