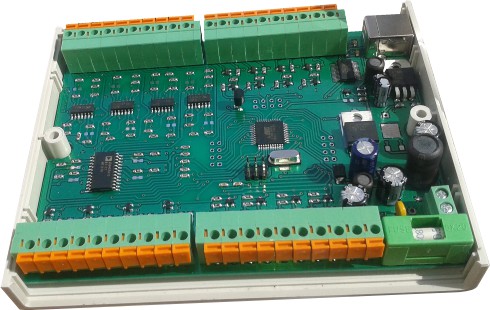

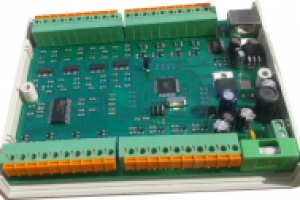

Модуль аналого-цифрового ввода вывода

Описание

Позволяет организовать взаимодействие реальных физических объектов (ПЛК, датчиков, исполнительных механизмов и т.д.) с математической моделью объекта управления, реализованной в среде моделирования динамических систем VisSim.

Характеристики:

- Общее число каналов - 32 ( 16 аналоговых, 16 дискретных)
- Частота ЦАП/АЦП - 10 мс
- Разрядность АЦП - 10 бит
- Разрядность ЦАП - 8 бит
- Уровень логической единицы - 20 мА / 5 В
- Уровень логического нуля- 4 мА / 0 В
- Диапазон изменения сигнала на аналоговом выходе - 4-20 мА / 0-5 В
- Диапазон изменения сигнала на аналоговом входе - 4-20 мА / 0-5 В
- Выходное сопротивление - 240 Ом
- Входное сопротивление - 54 кОм
- Обмен данными по интерфейсу USB
- Питание - 24 В
- Габариты - 140x110x35 мм

Ссылки на примеры реализации

 stosu.ru/usvo/

Презентация проекта
