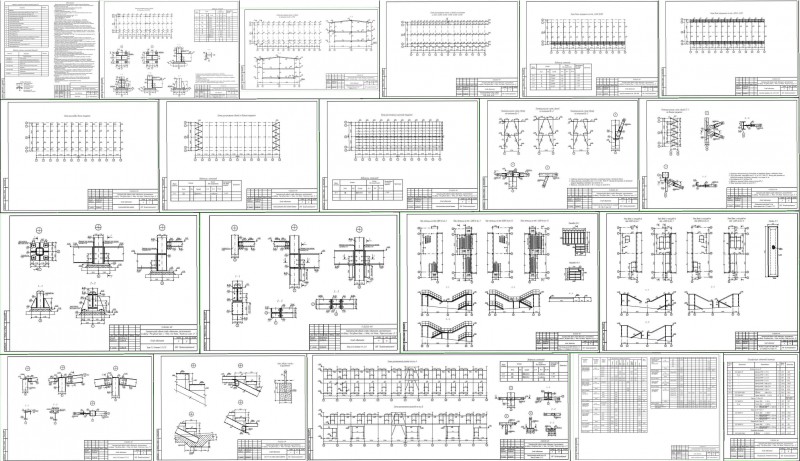

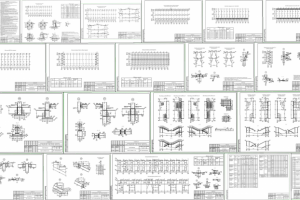

КМ Здание Склада-общежития

Описание

Общие данные
Чертежи металлических конструкций разработаны на основании технической документации, оговоренной в общих указаниях к чертежам марки АР и являются исходными материалами для разработки деталировочных чертежей марки КМД
За относительную отметку 0.000 принять уровень чистого пола здания
Характеристики основных природных условий района:
- климатический район - IV
- нормативное значение ветрового давления - 30 кг/м2
- расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли согласно СП 20.13330.2016 - 50 кг/м2
- нормативная глубина сезонного промерзания грунта - 0.13 м.
Класс функциональной пожарной опасности - СО
Уровень ответственности - нормальный.
Степень огнестойкости - III
Степень агрессивности среды по отношению к металлоконструкциям - неагрессивная ;
Технические решения , принятые в чертежах , соответствуют требованиям экологических ,
санитарно-гигиенических, противопожарных и иных норм , действующих на территории Российской
Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении
предусмотренных рабочими чертежами мероприятий .
Изготовление стальных конструкций выполнять в соответствии с ГОСТ 23118-99 " Конструкции
стальные строительные", СП 53-101-98 " Изготовление и контроль качества стальных строительных
конструкций ", с указаниями и требованиями настоящего проекта , а также с учетом технических требований
монтажной организации .
Все сварочные работы вести в строгом соответствии с требованиями ГОСТ 10922-90 и ГОСТ 14098-91.
Все заводские соединения металлоконструкций - сварные . Монтажные соединения - на монтажных болтах
и монтажной сварке , соединения указаны в узлах .
Материал конструкций - сталь марки С 245, С 255 и С 345 ( смотри техническую спецификацию стали ) по
ГОСТ 277772-88.
Указания по сварке и выбору сварочных материалов :
- материалы для сварки , соответствующие сталям , принимать по таблице 55* по СНиП II-23-81*;
- размеры расчетных сварных швов принимать в зависимости от усилий , указанных в ведомости элементов
