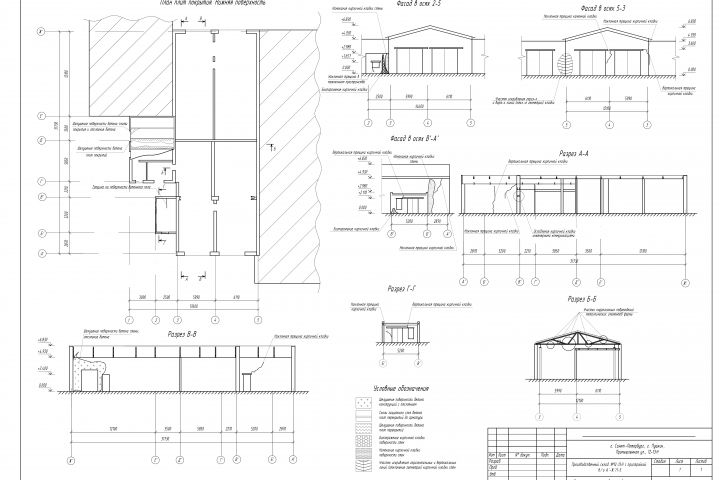

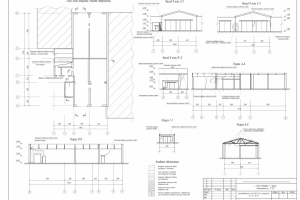

Чертеж в Autocad с расположением дефектов по результатам и фото

Описание

Цель задания: обработка результатов осмотра нежилого сооружения с пристройкой под Санкт-Петербургом - для фактического расположения дефектов с компоновкой в 1 чертеж.
Исходные данные от Заказчика - планы и разрезы сооружения, замеры, фотофиксация дефектов, отчет осмотра сооружения (ПЗ).

В процессе выполнения задания:

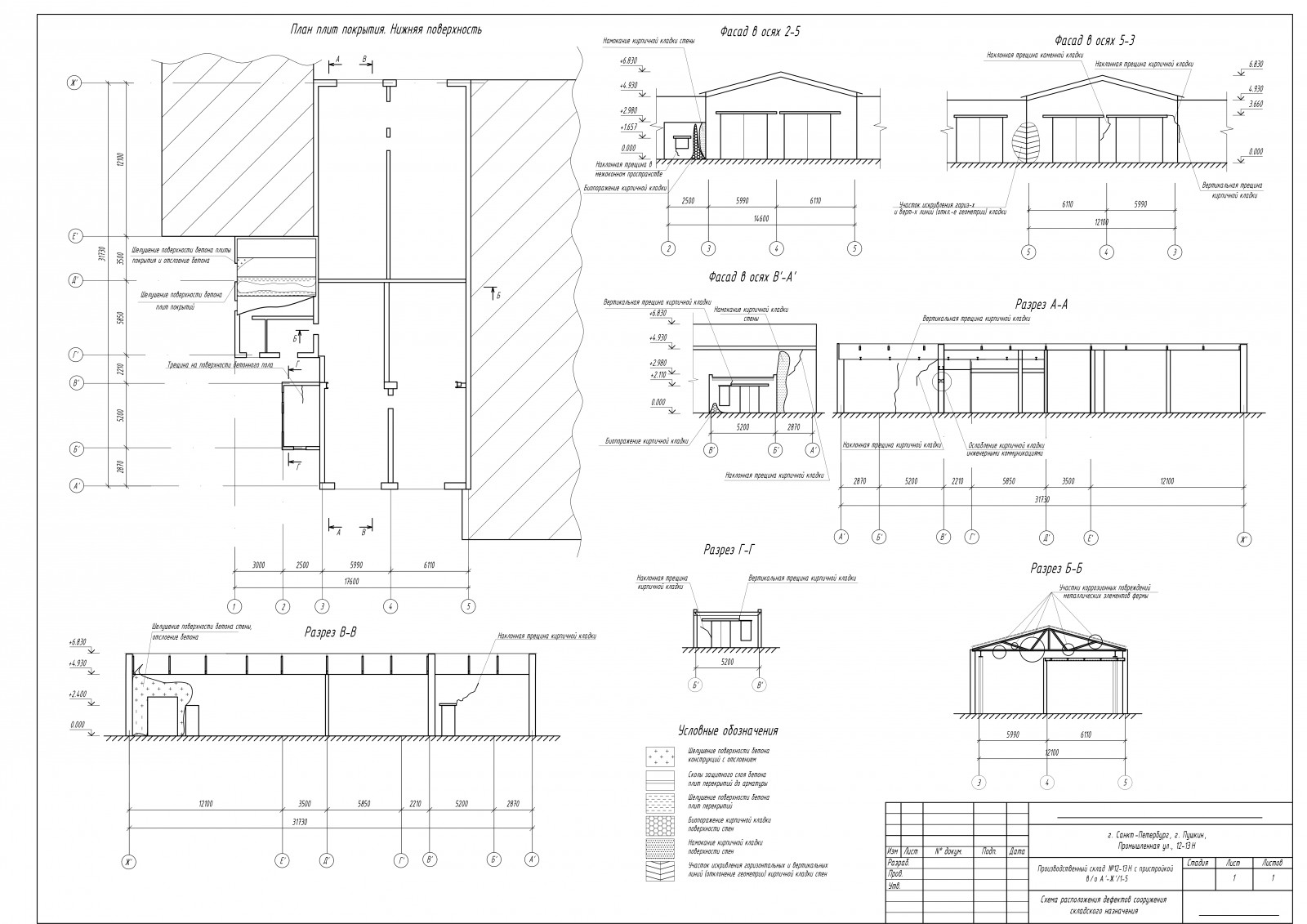

- скомпонованы схемы сооружения с расположением дефектов в 1 общий чертеж;
- оформление чертежа по требованиям Заказчика.
- Итог : 1 лист А3 (DWG и PDF).

Презентация проекта
