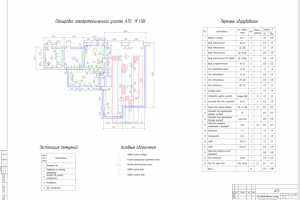

Начертить чертежи производственного корпуса (AutoCAD)

Описание

Цель задания: перечертить чертежи из исходного документа, скомпоновать на 1 лист А1 - в программе для вывода в PDF.
Исходные данные от Заказчика - исходный печатный документ.

По согласованию с Заказчиком, чертеж выполнялся в AutoCAD (вместо КОМПАС 3D)

В процессе выполнения задания:
- выполнено объединение 1-го и 2-го этажей производственного корпуса на один отметку

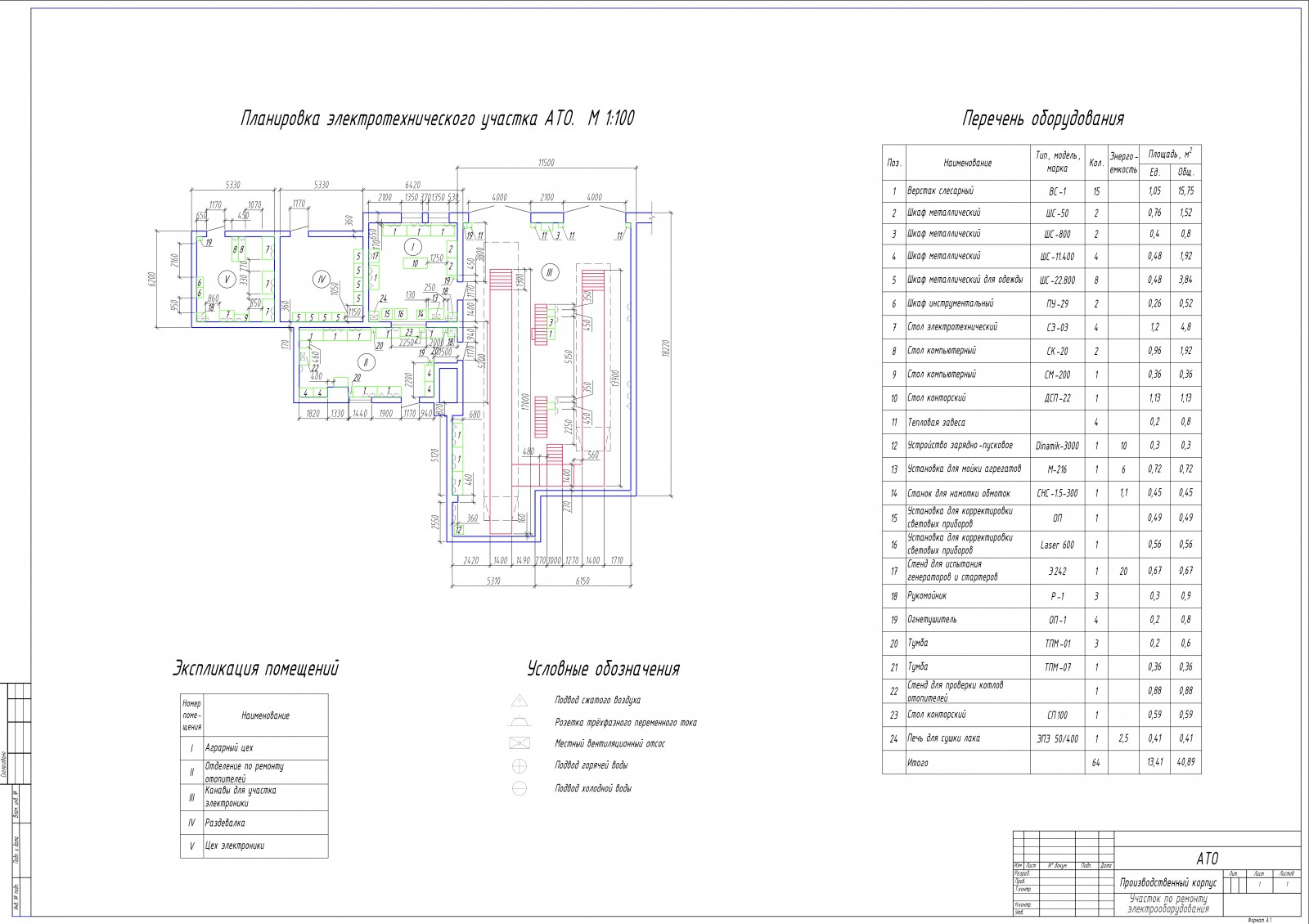

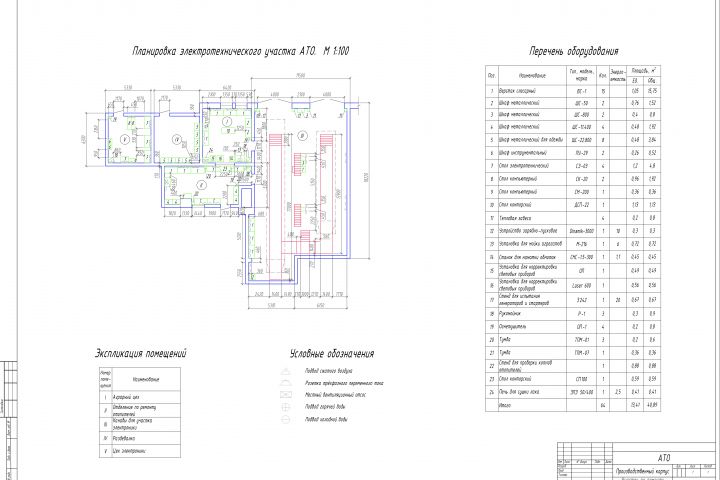

- скомпонованы схемы здания с условными обозначениями, спецификацией и экспликацией - в 1 общий чертеж;
- оформление чертежа по требованиям Заказчика.
- Итог : 1 лист А1 (PDF и DWG).

Презентация проекта
