Перечень разрабатываемых документов (АТХ и ЭМ)

Описание

Перечень разрабатываемых документов.

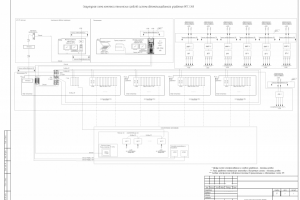

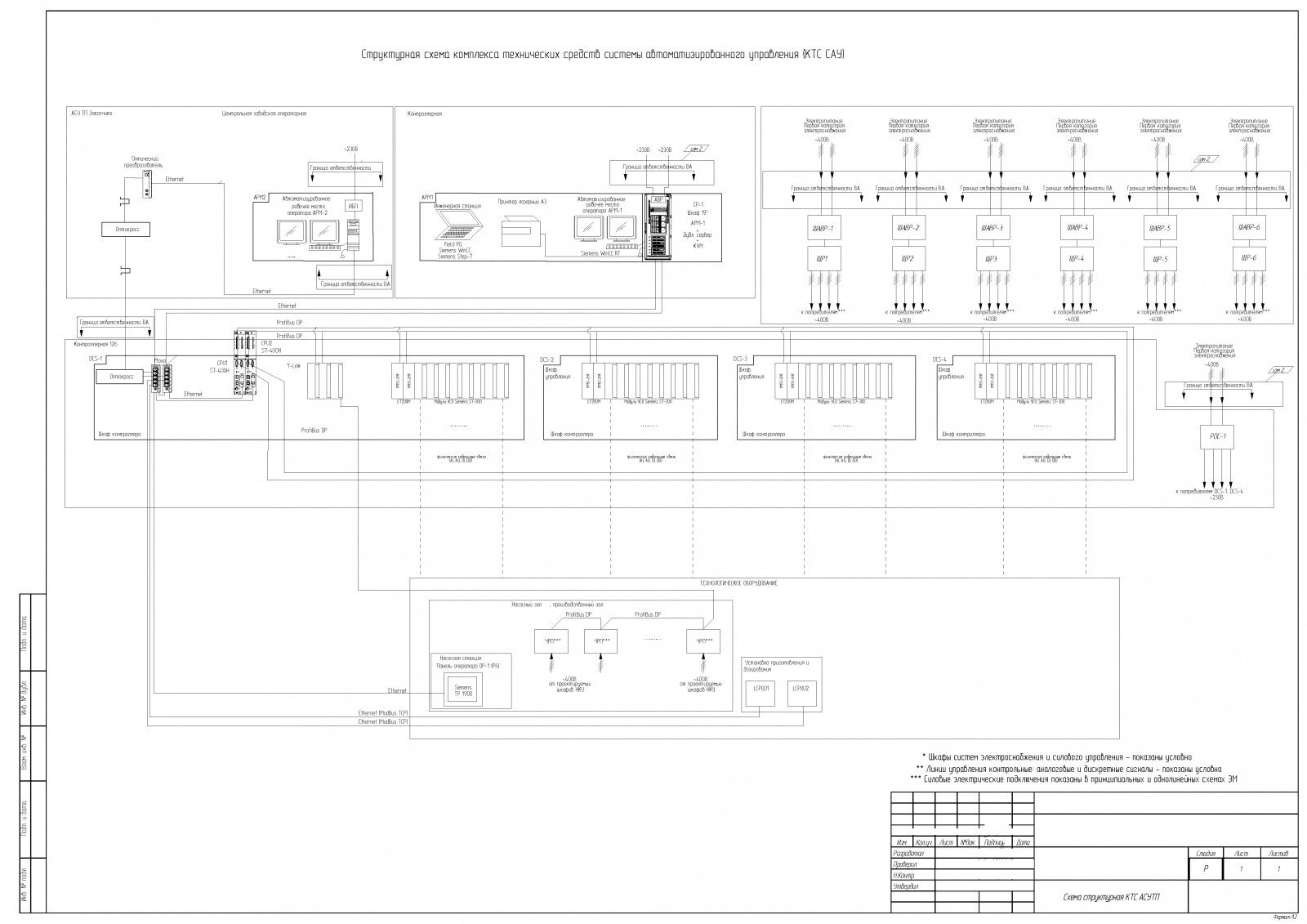

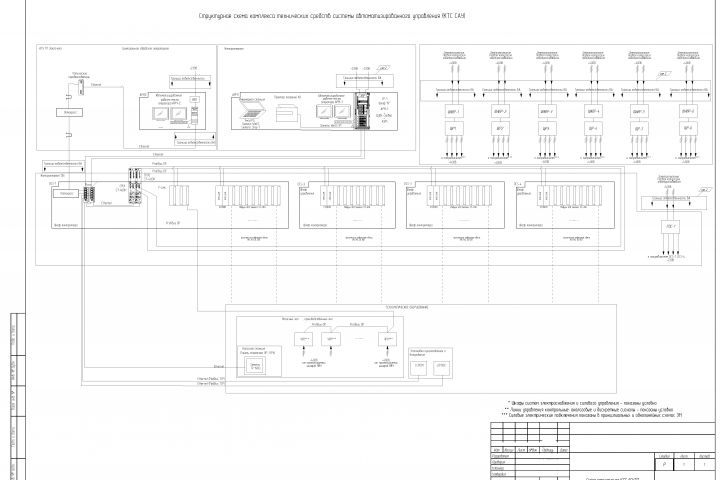

0. Схема структурная комплекса технических средств (при необходимости)
1. Схема автоматизации
2. Перечень КИПиА
3. Чертежи установки средств Автоматизации
4. Перечень входных сигналов (ПЛК)
5. Перечень выходных сигналов (ПЛК)
6. Опросные листы (на КИП и арматуру)
7. Спецификация оборудования и материалов
8. Схема электрическая однолинейная
9. Схема принципиальная электрическая
10. Схема принципиальная пневматическая (при необходимости)
11. Чертеж общего вида (шкафа)
12. Таблица соединений (шкафа)
13. Таблица подключения клемм (шкафа)
14. Спецификация оборудования (шкафа)
15. Схема (таблица) соединений и подключений внешних проводок
16. План расположения оборудования и проводок
17. Cпецификация на кабеленесущие конструкции
18. Кабельный журнал
19. Ведомость потребности кабельной продукции (сводная)

Презентация проекта
