Расчет балочно-оболочечная модель навеса.

Описание

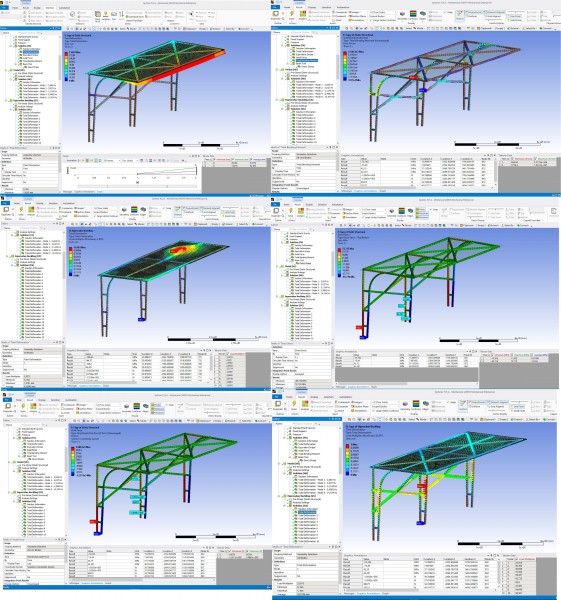

Расчет навеса методом балочно-оболочечной модели. Подготовка solid-модели в CpaceClaim. Задание материалов (Сталь, древесина). Настройка граничных условий и сетки. Нагрузку прикладываем в виде давления равной 2 МПа + собственный вес навеса, также учитывались собственные частоты. Результаты получены следующие: 1 - деформации перемещений; 2 - эпюры изгибающих моментов; 3 - линейная потеря устойчивости; 4 - эпюра продольных сил; 5 - коэффициент критической силы; 6 - собственные частоты;
