Работа №3 - Котельная и ЭМ

Описание

Задача была поставлена следующая:

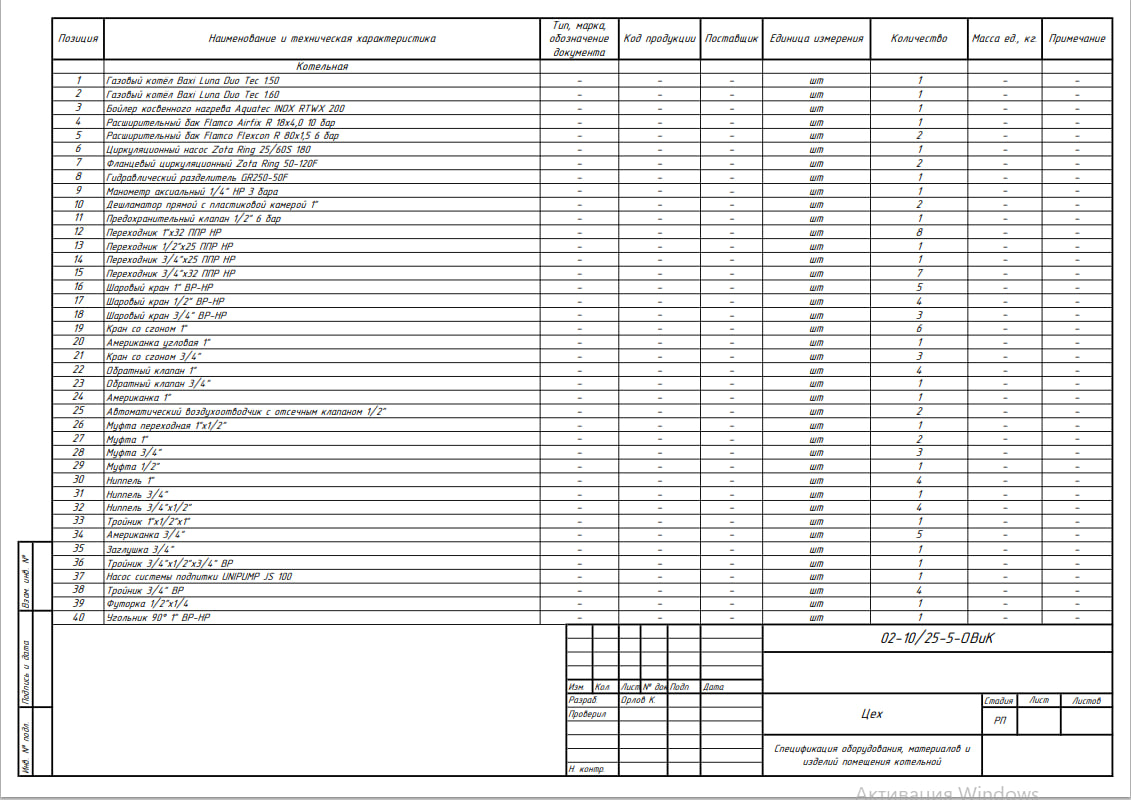

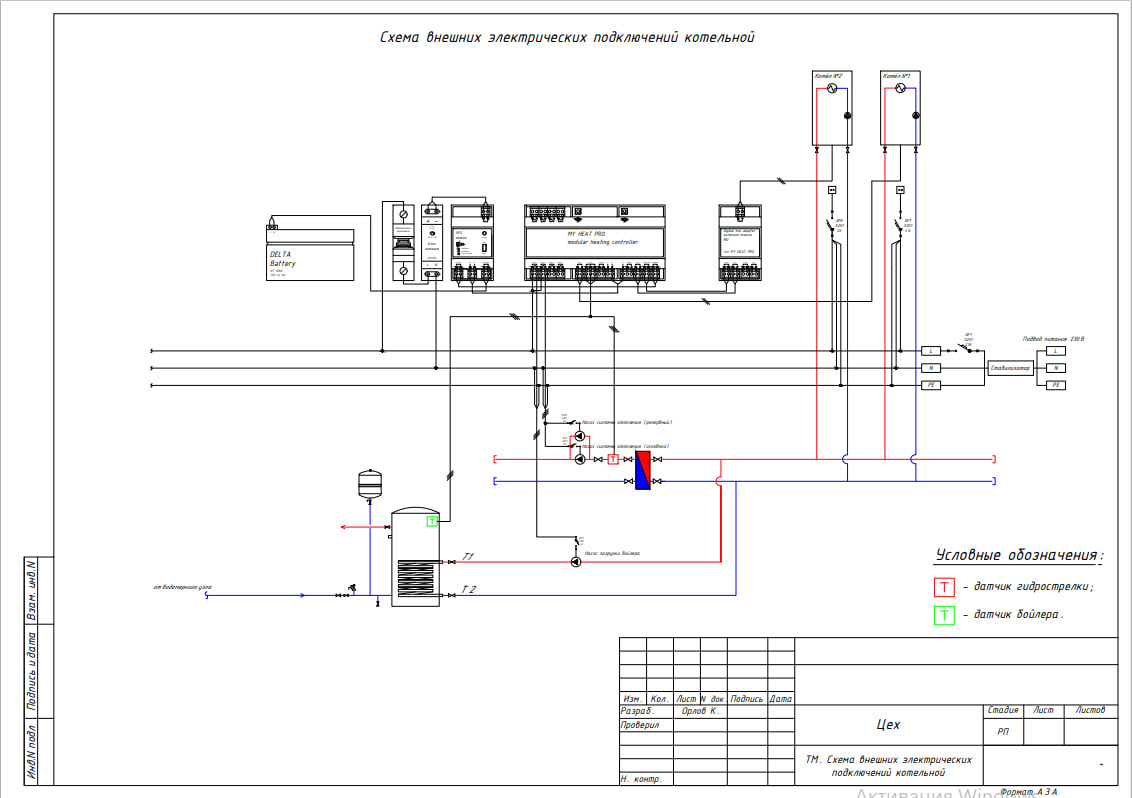

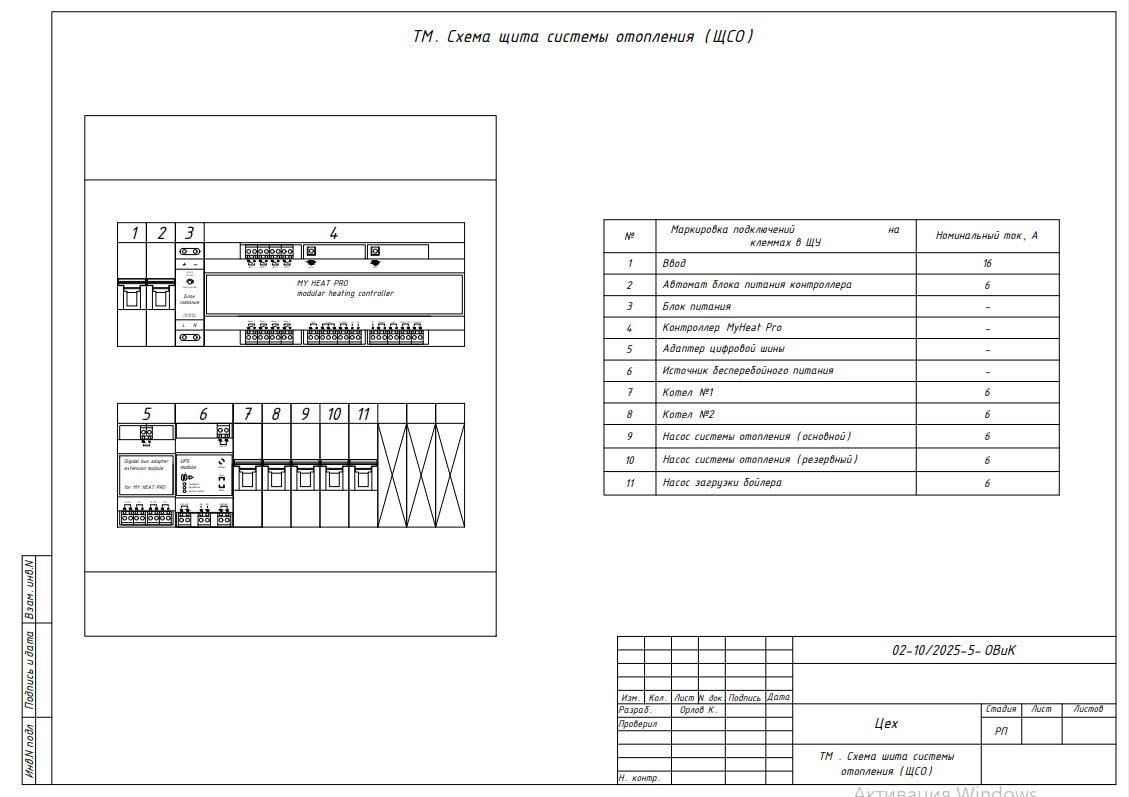

Разработать котельную с размещением и подключением технологического трубопроводных обвязок, а также разработать систему электроснабжения оборудования котельной с прокладкой кабельных линий, размещением электрооборудования и подготовкой соответствующих спецификаций.

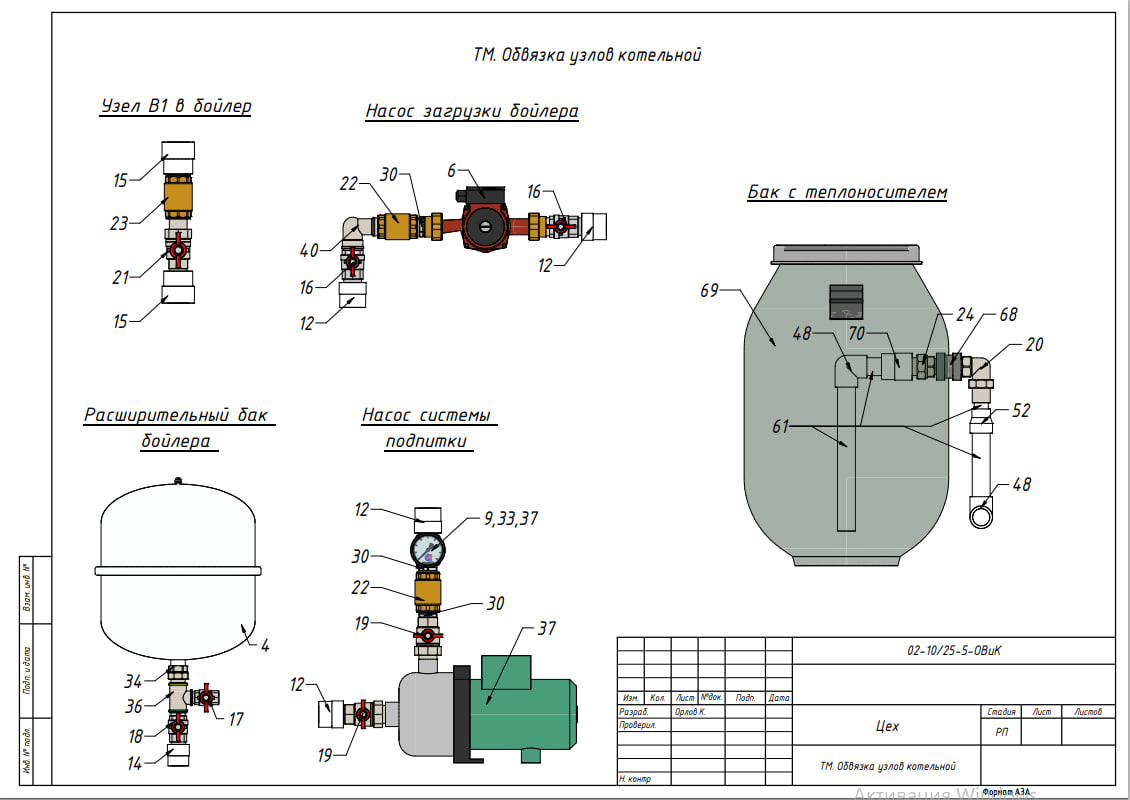

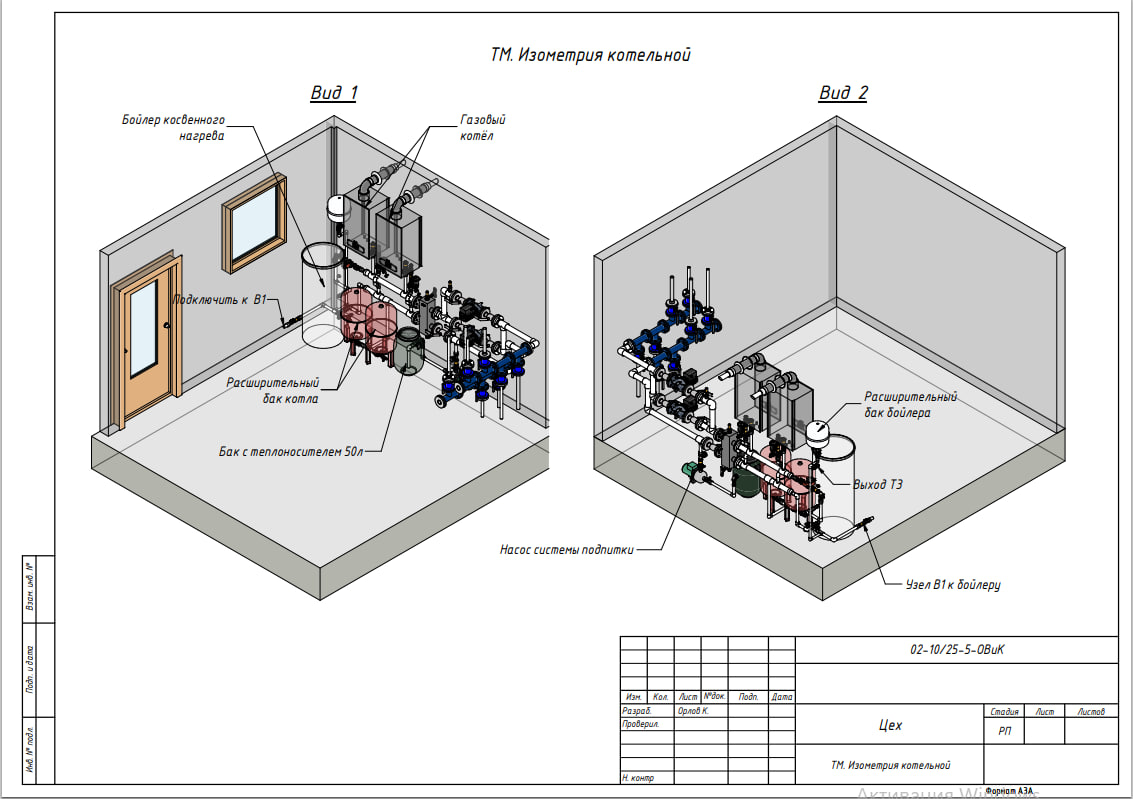

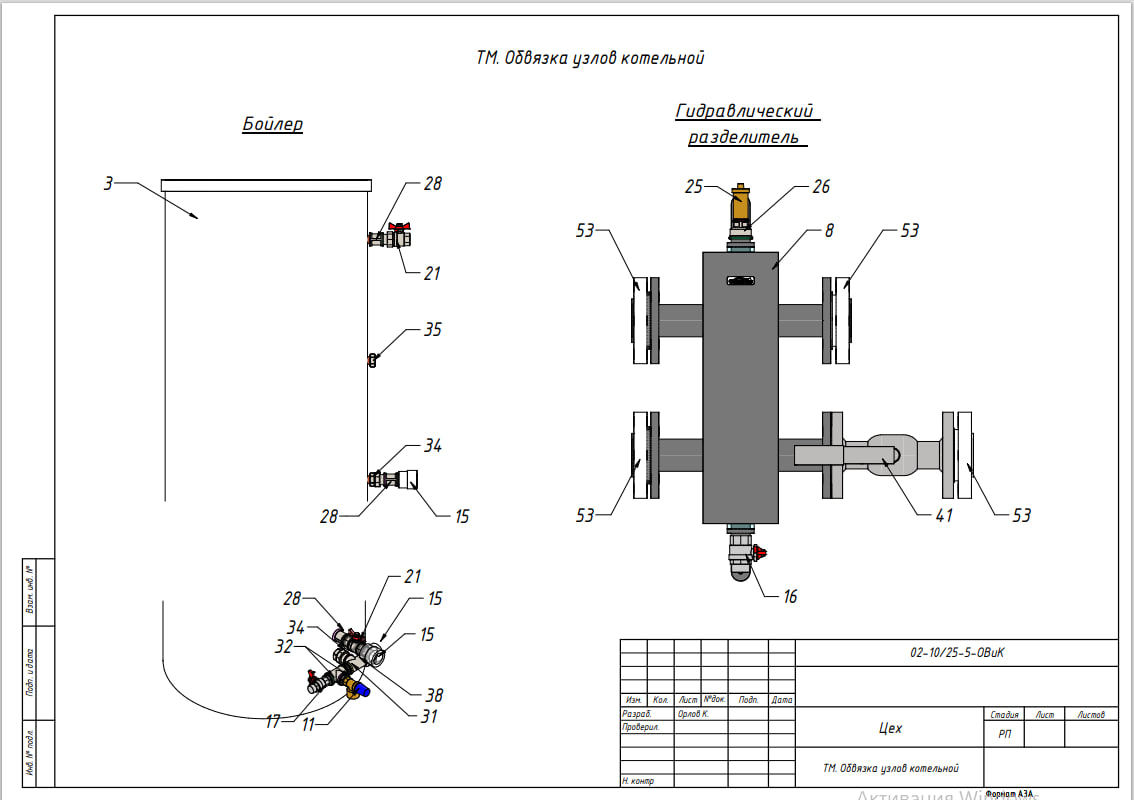

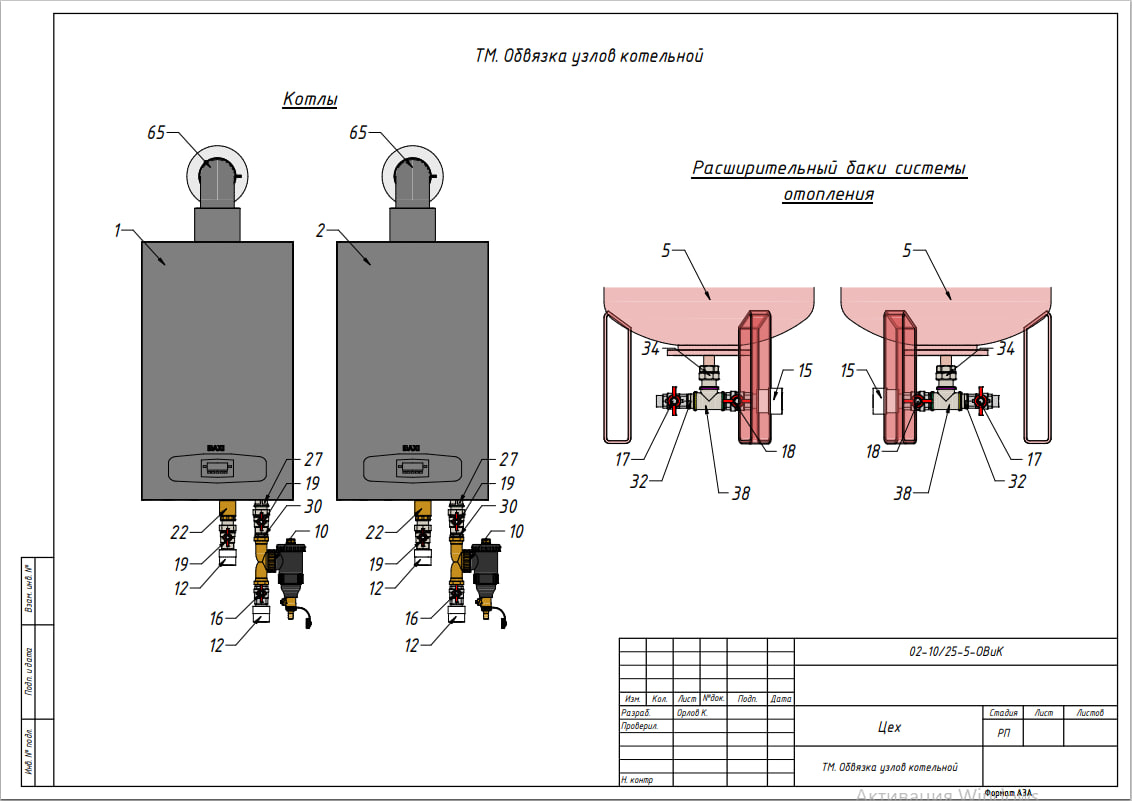

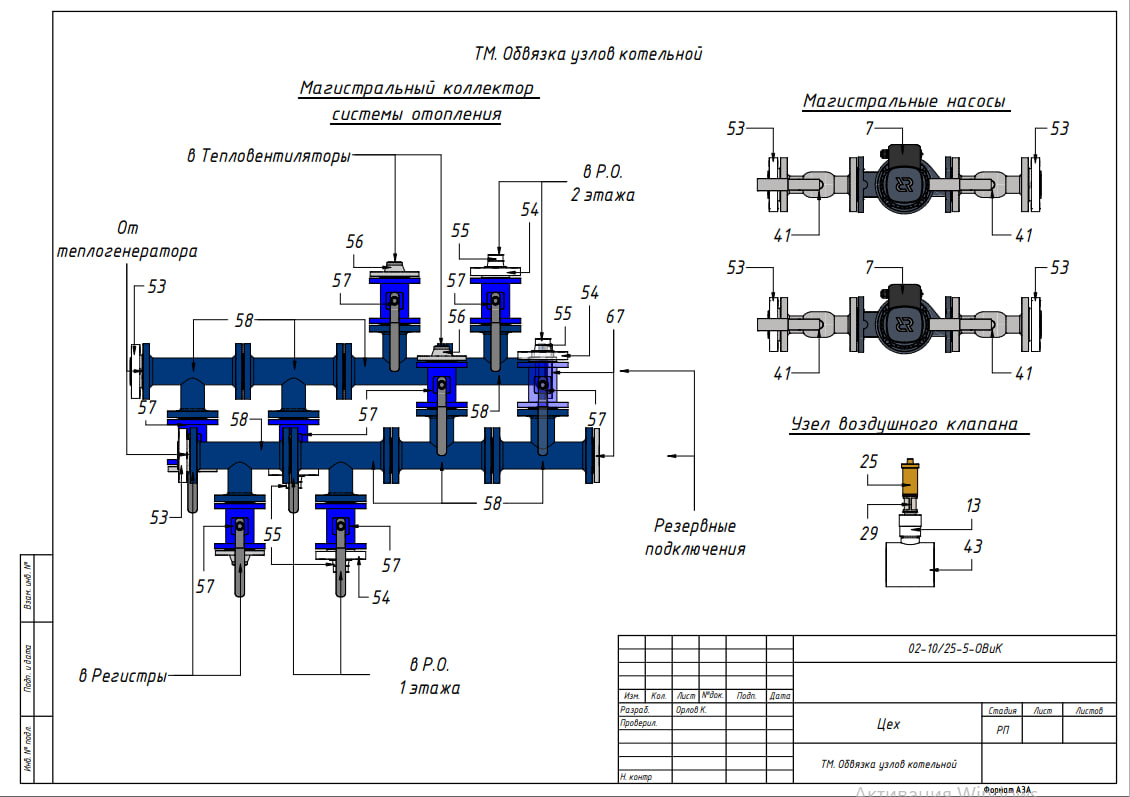

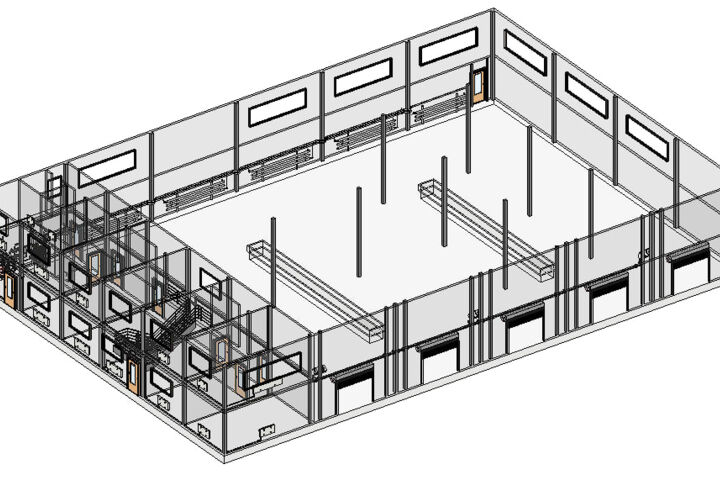

Ниже представил фрагменты из цельного проекта
