Работа №2 - ХВС/ГВС и Канализация

Описание

Задача была поставлена следующая:

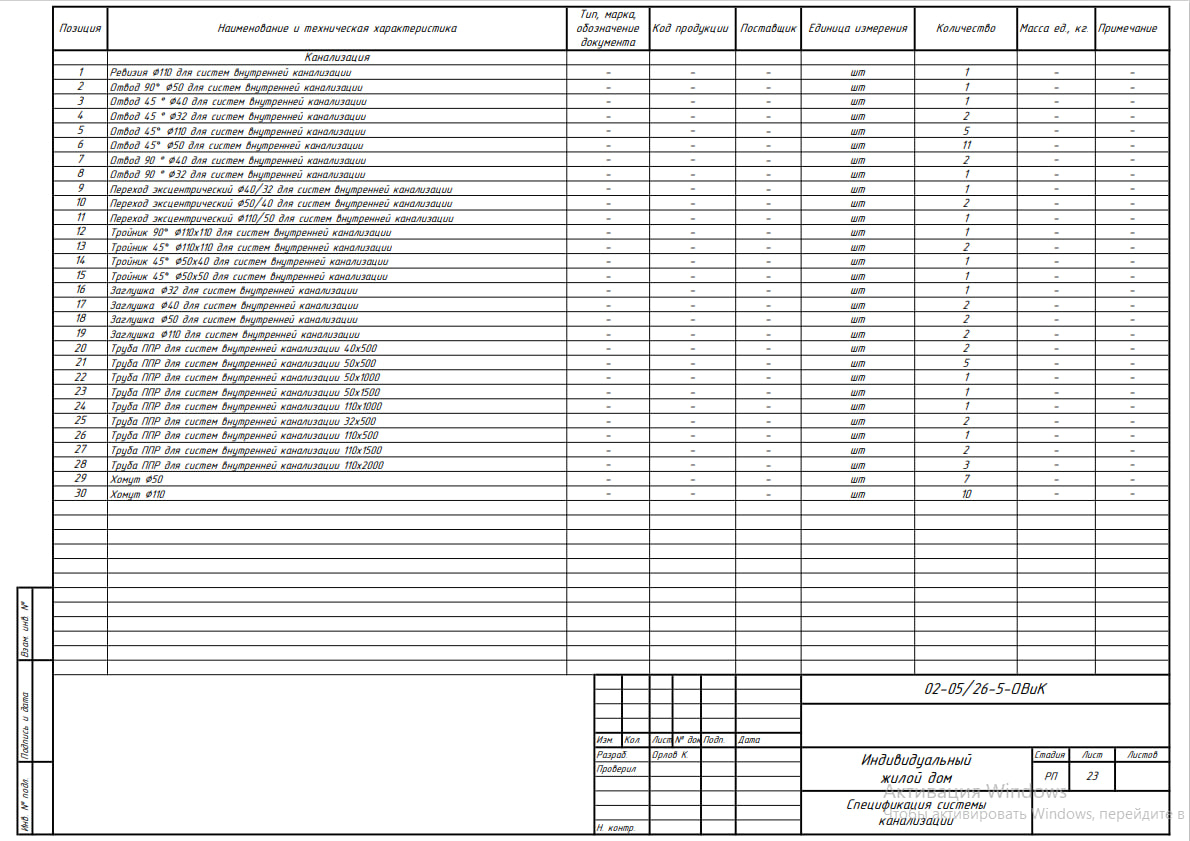

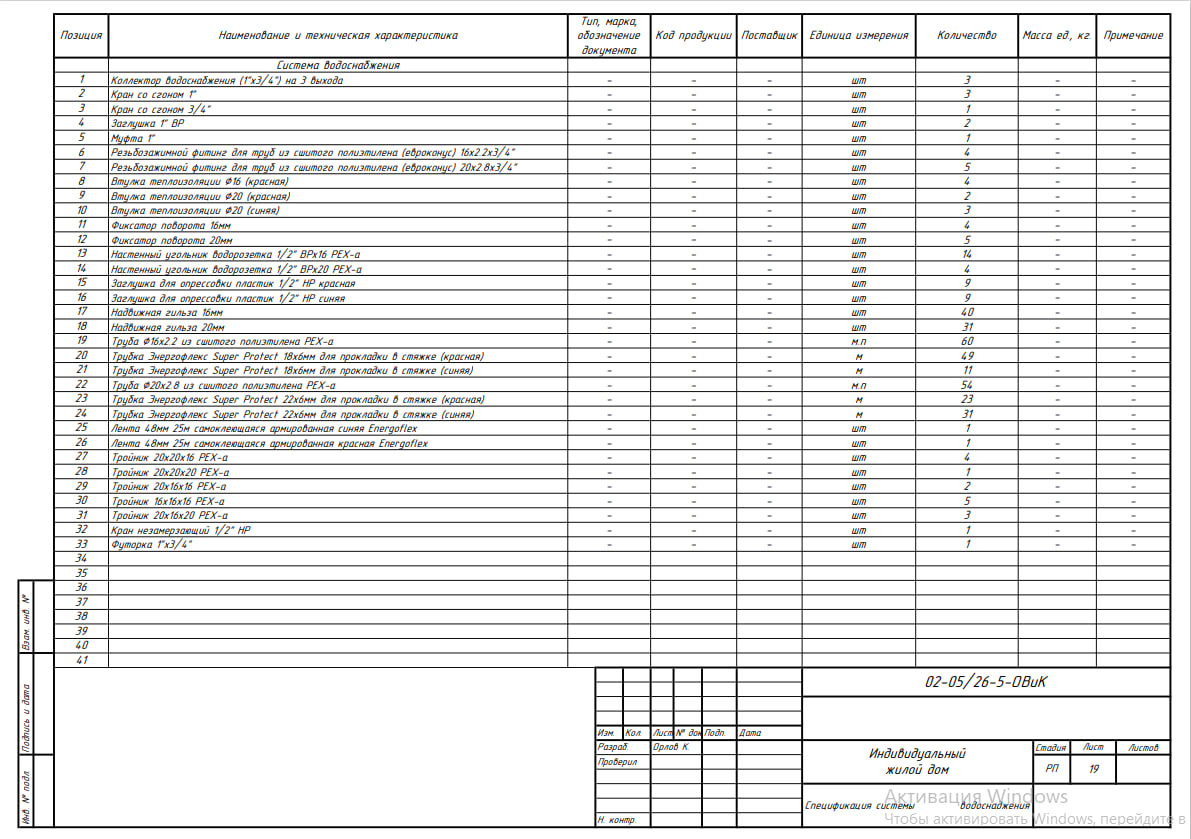

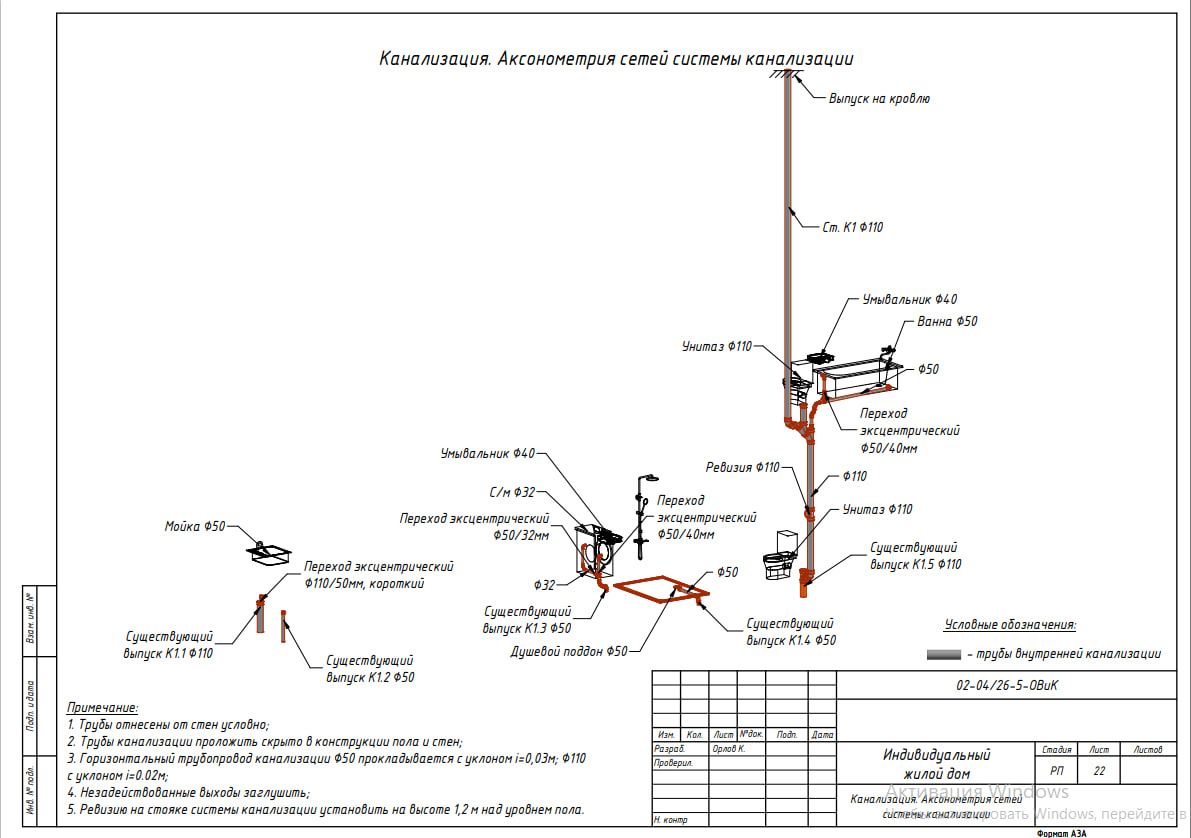

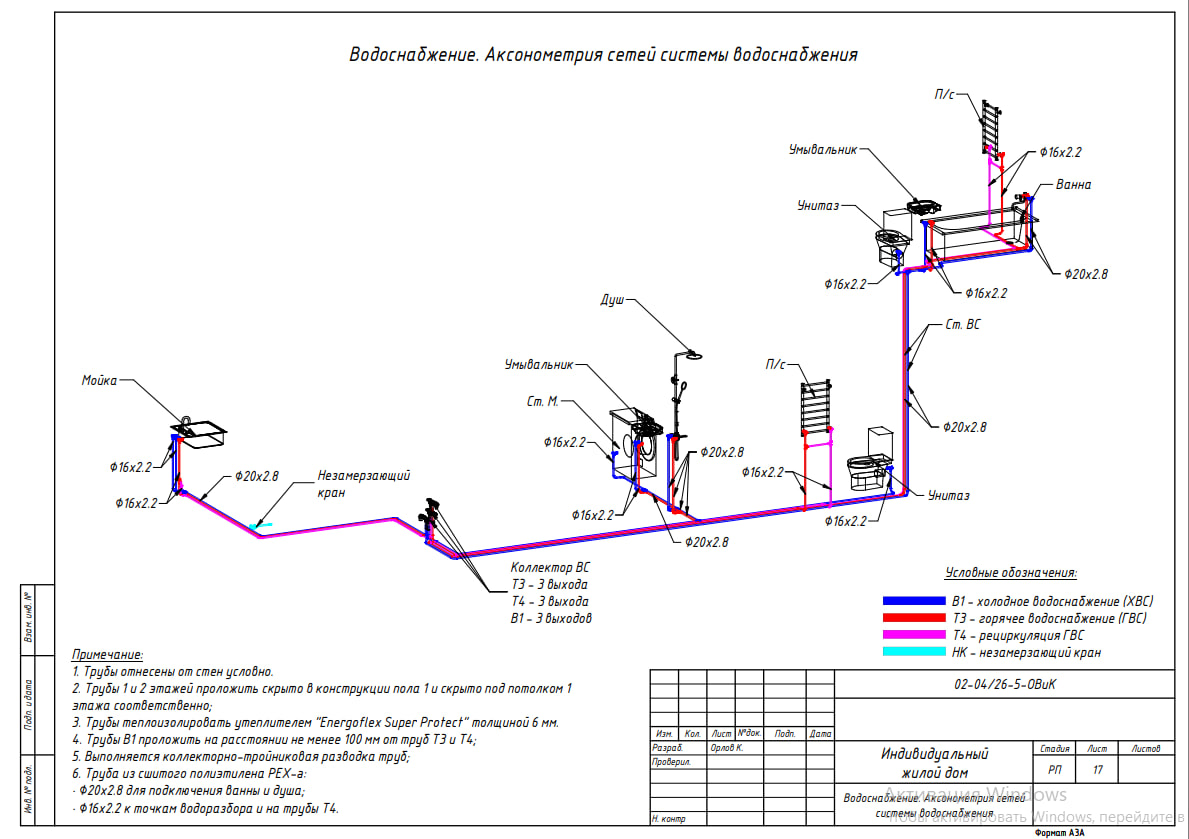

Разработать системы холодного и горячего водоснабжения, а также внутренней канализации здания с размещением сантехнического оборудования, трассировкой трубопроводов, проработкой стояков и подготовкой спецификации основных элементов системы.

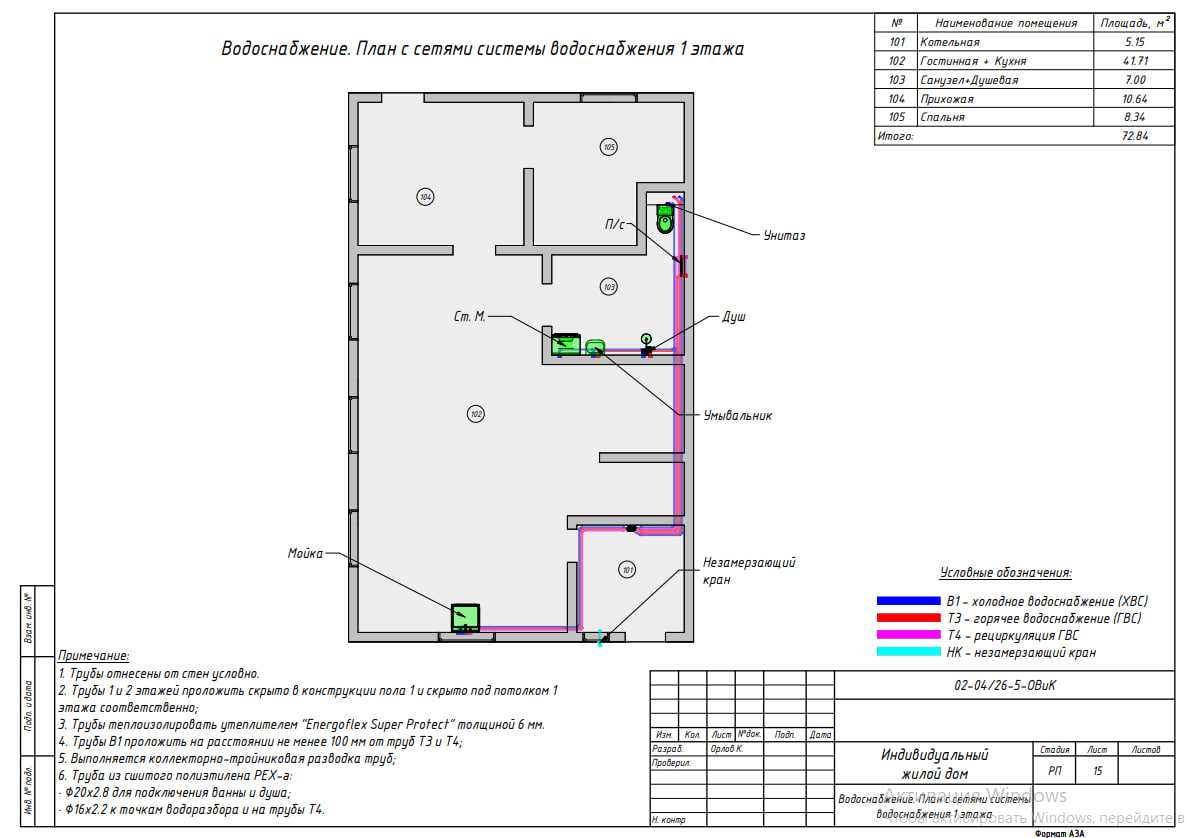

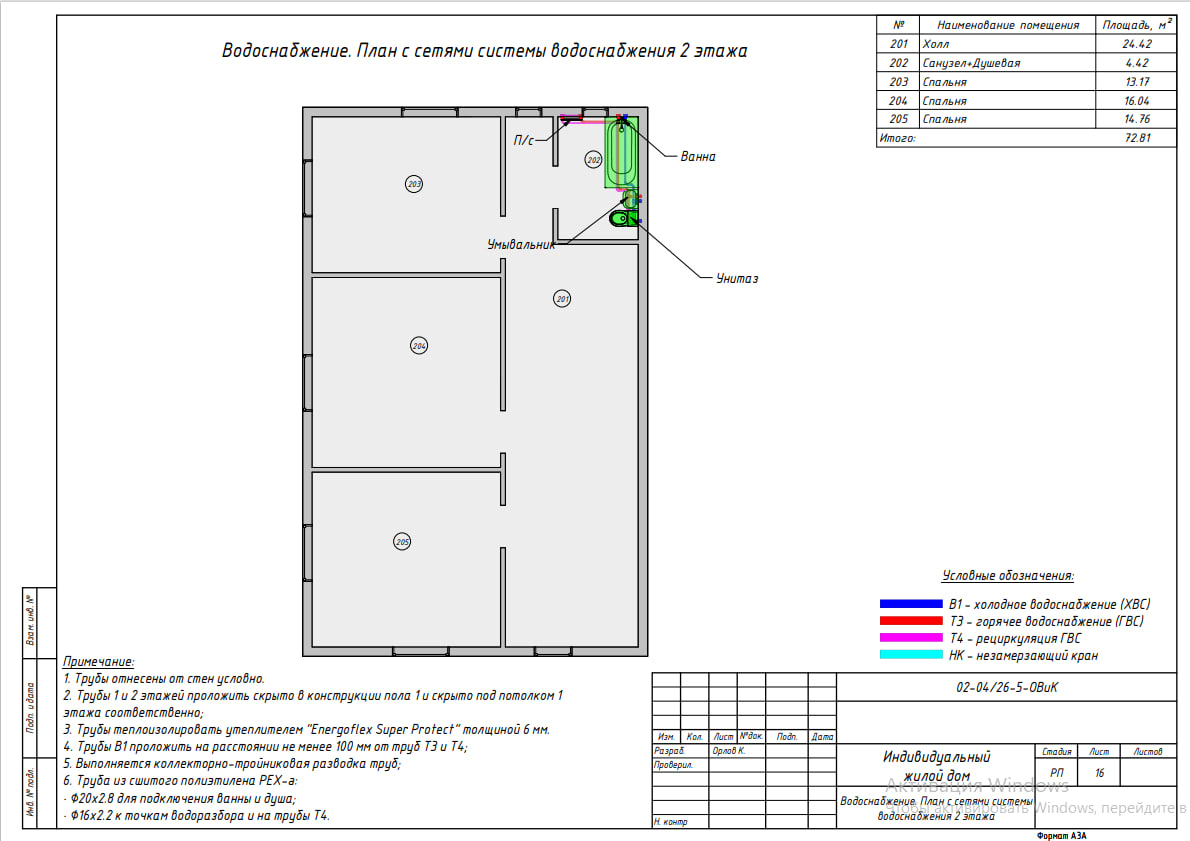

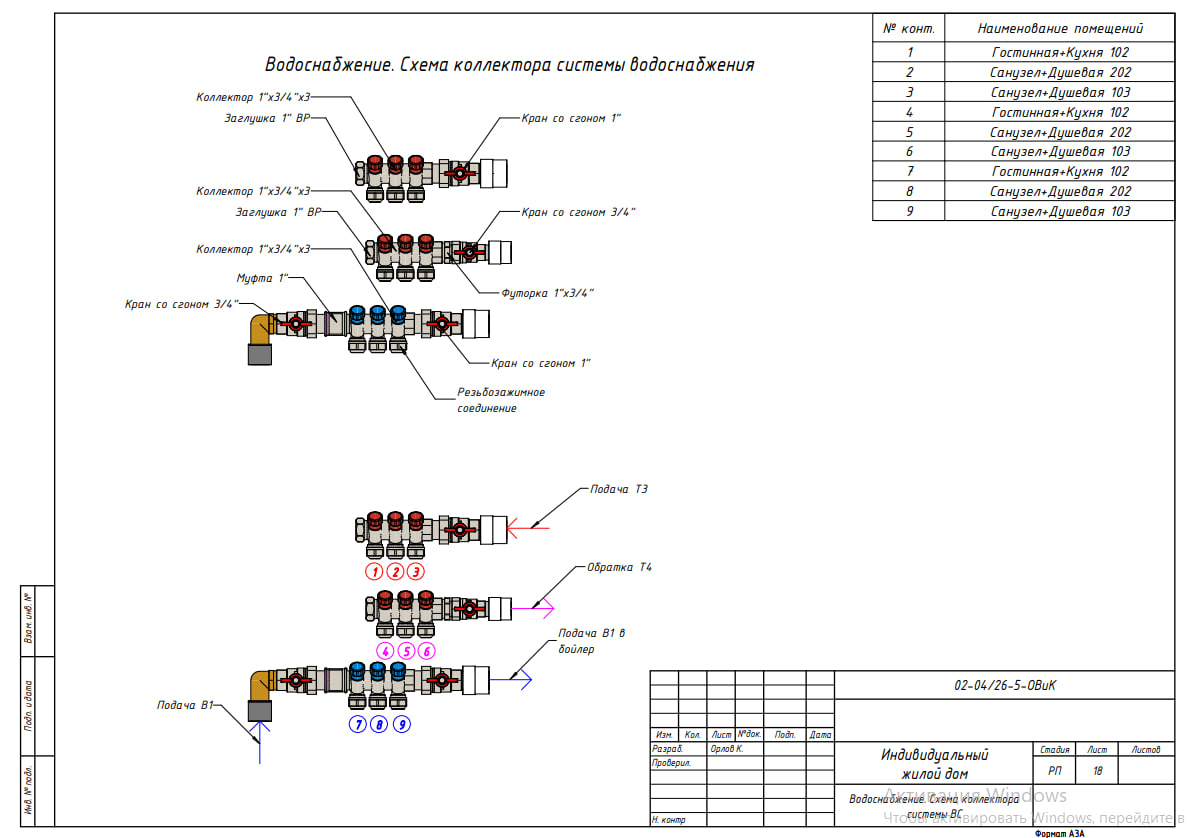

Ниже представил фрагменты из цельного проекта

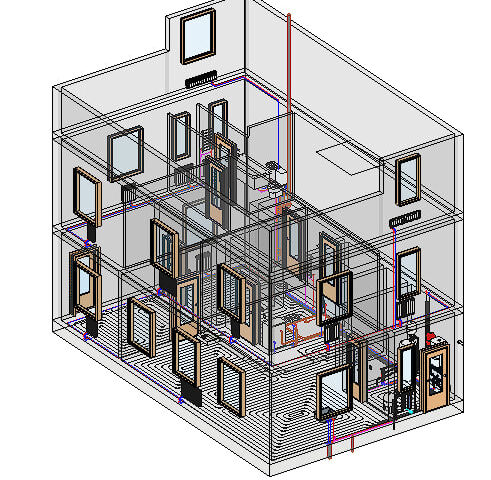

Презентация проекта
