Эскизы двухскатной кровли промышленного здания

Описание

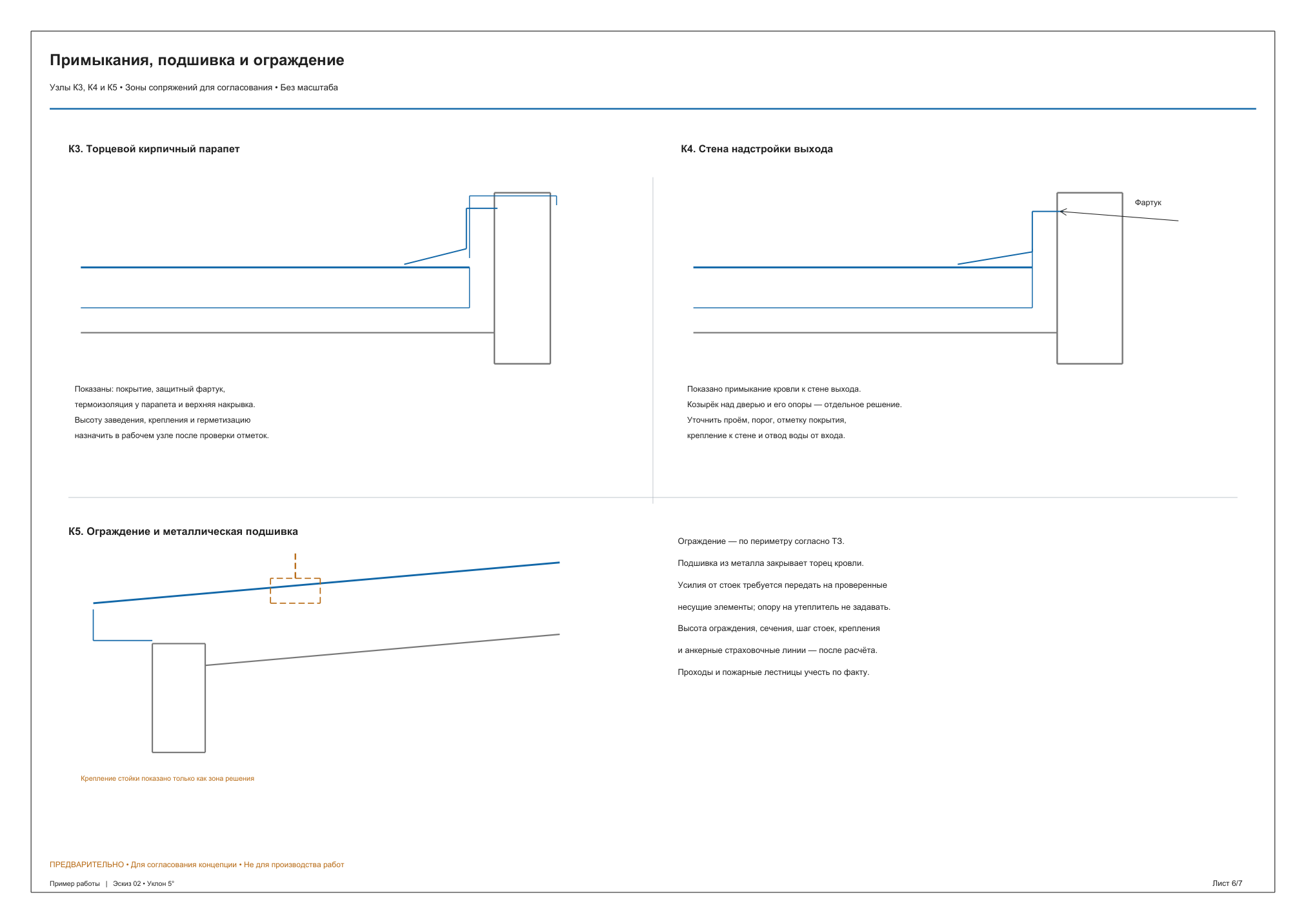

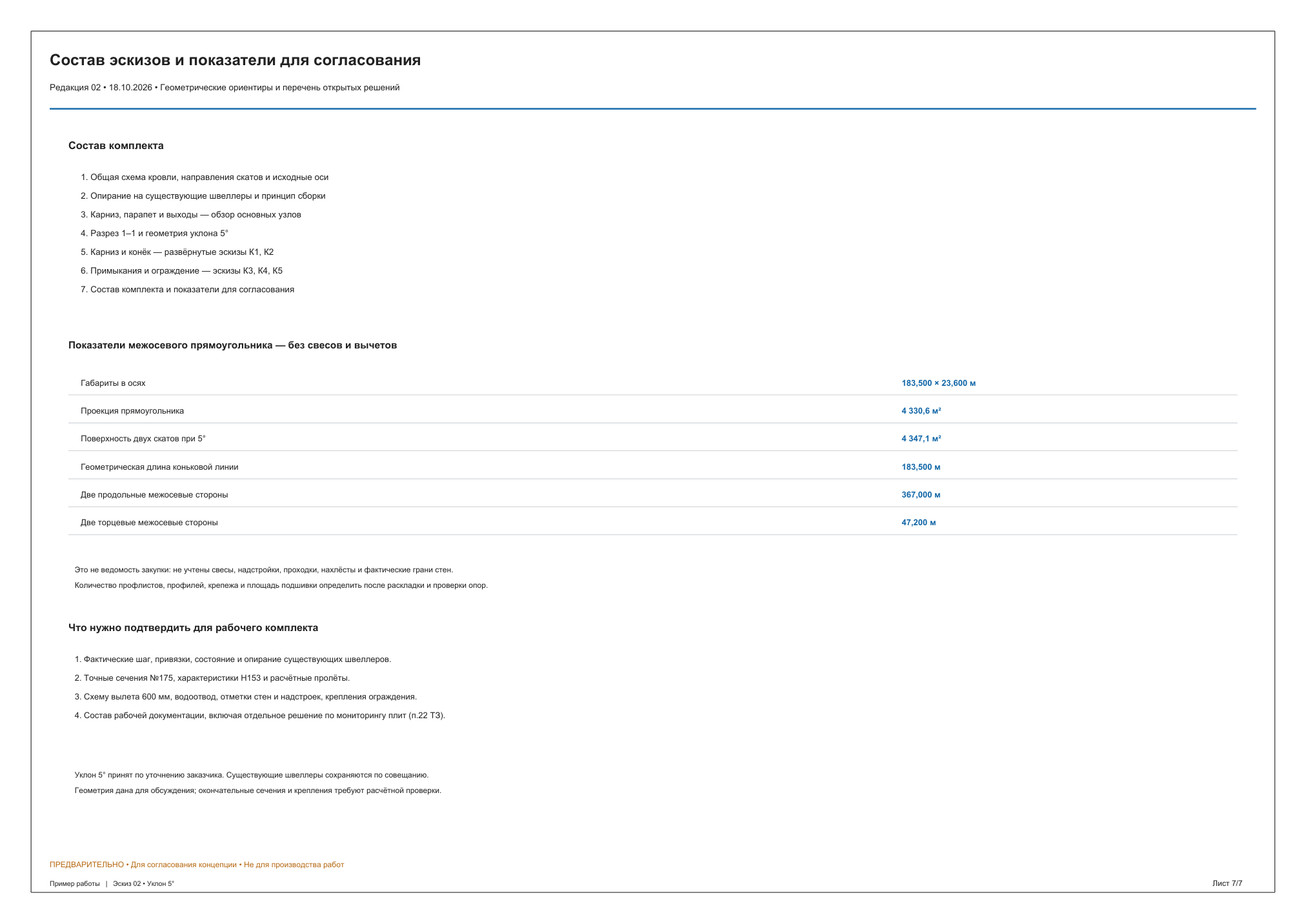

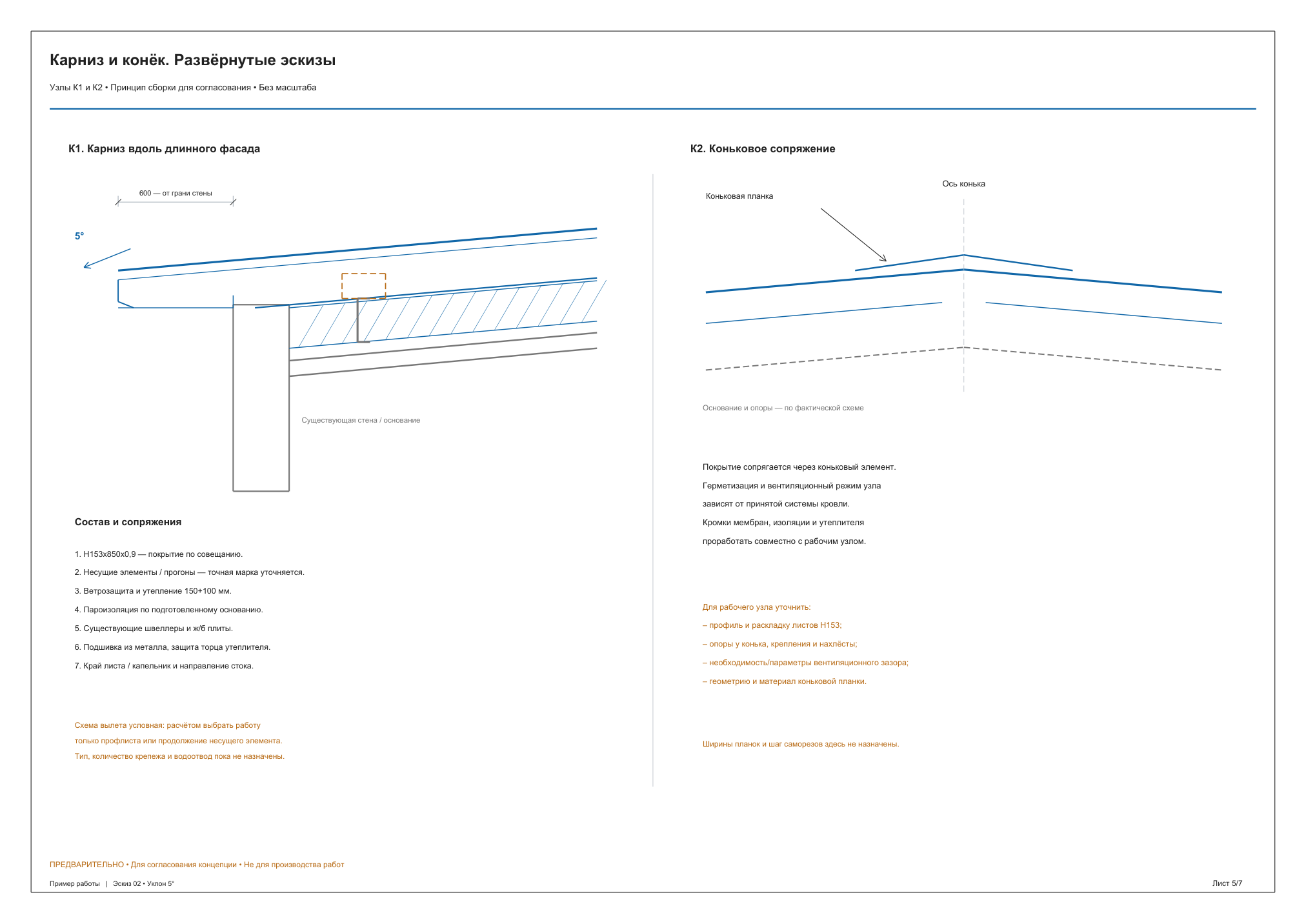

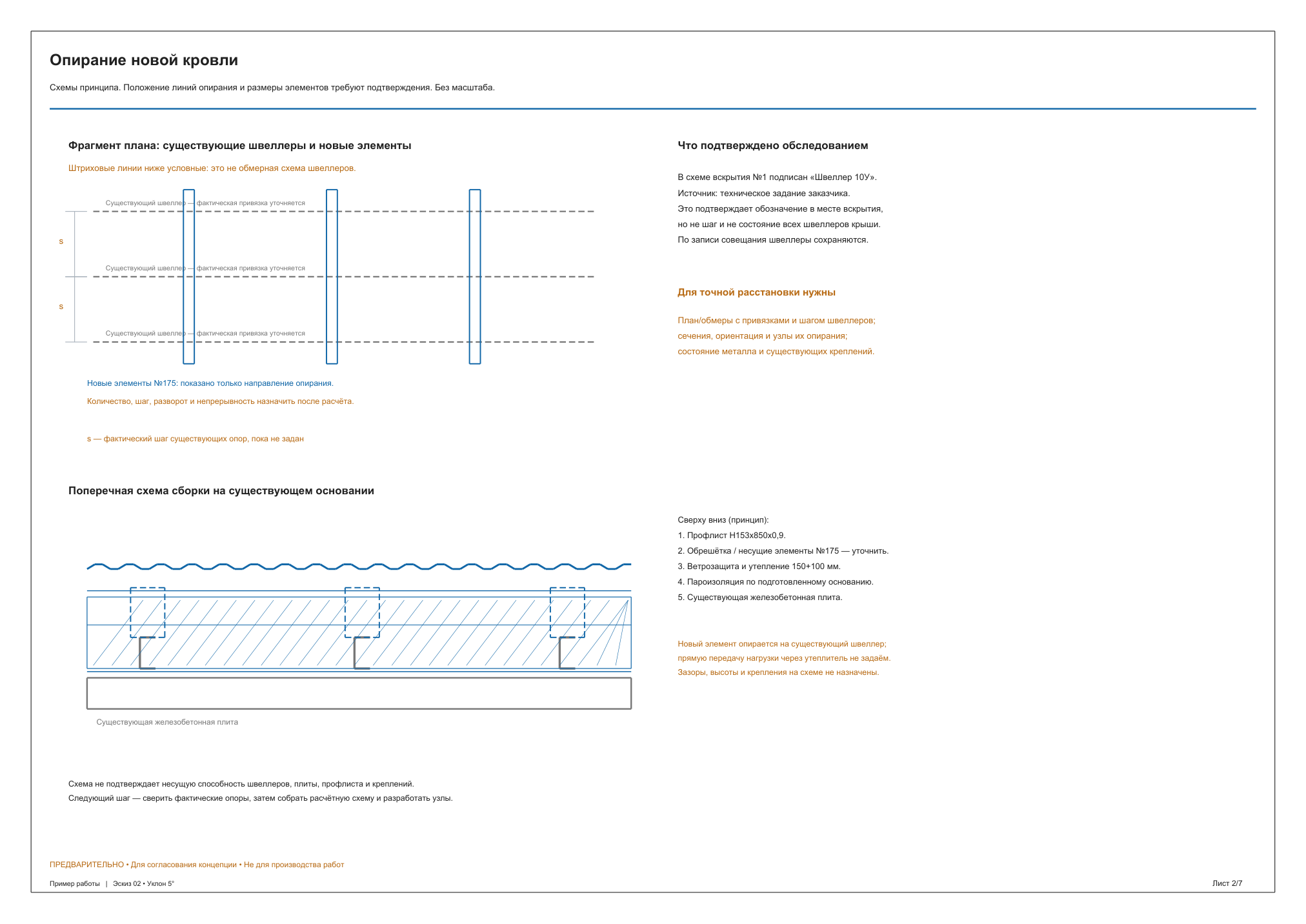

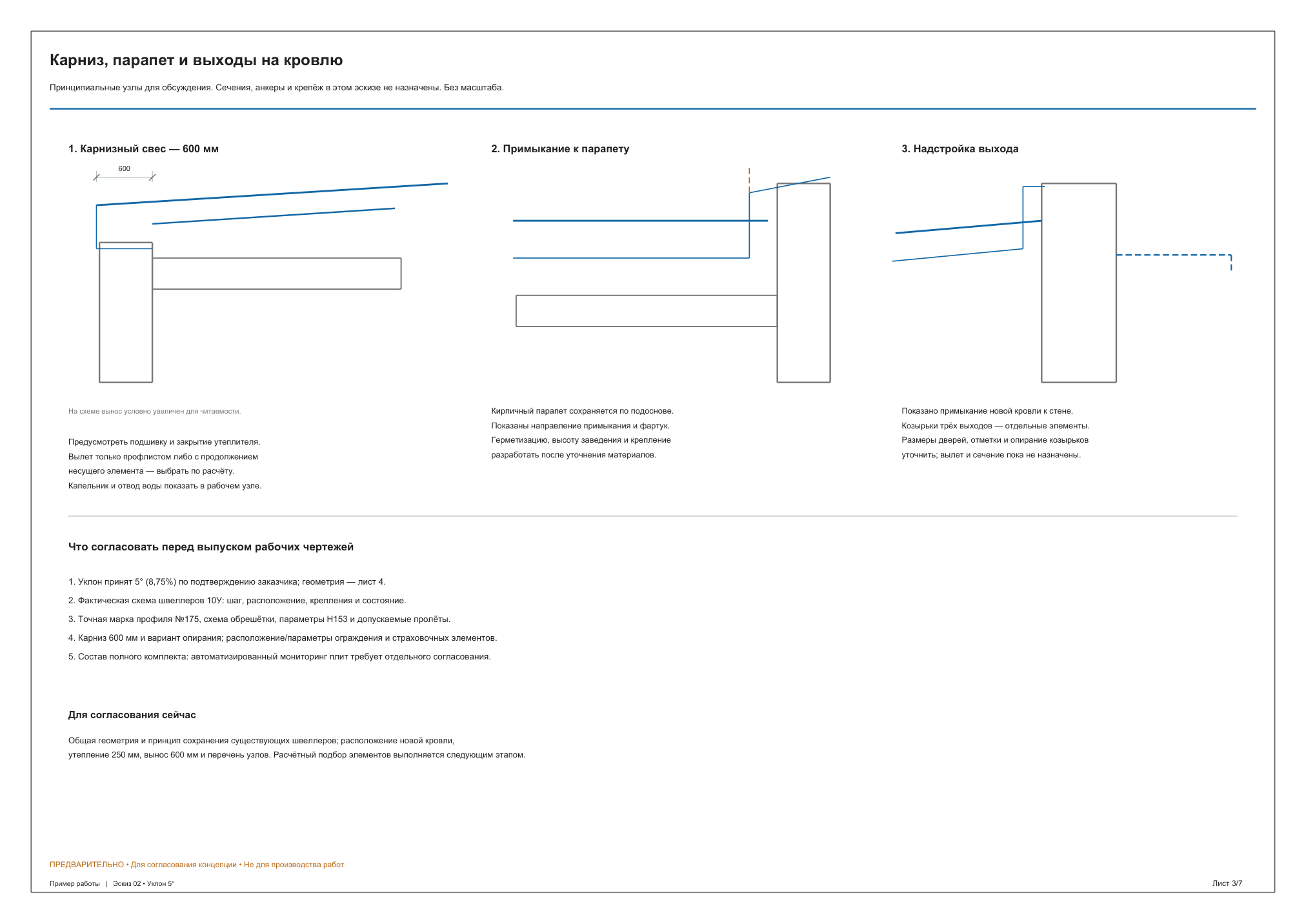

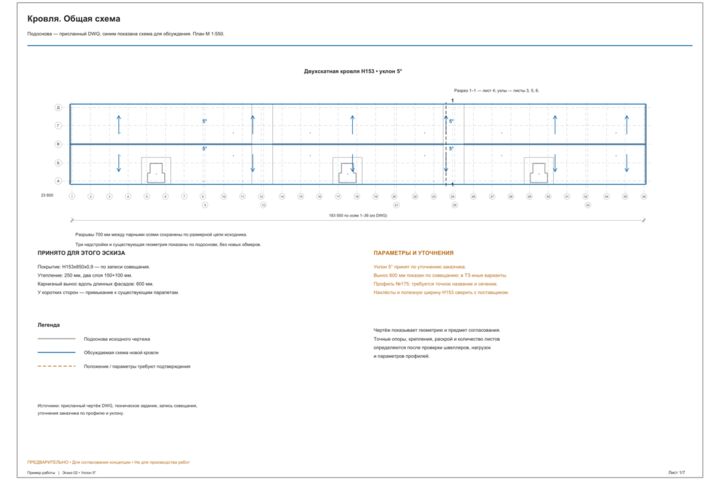

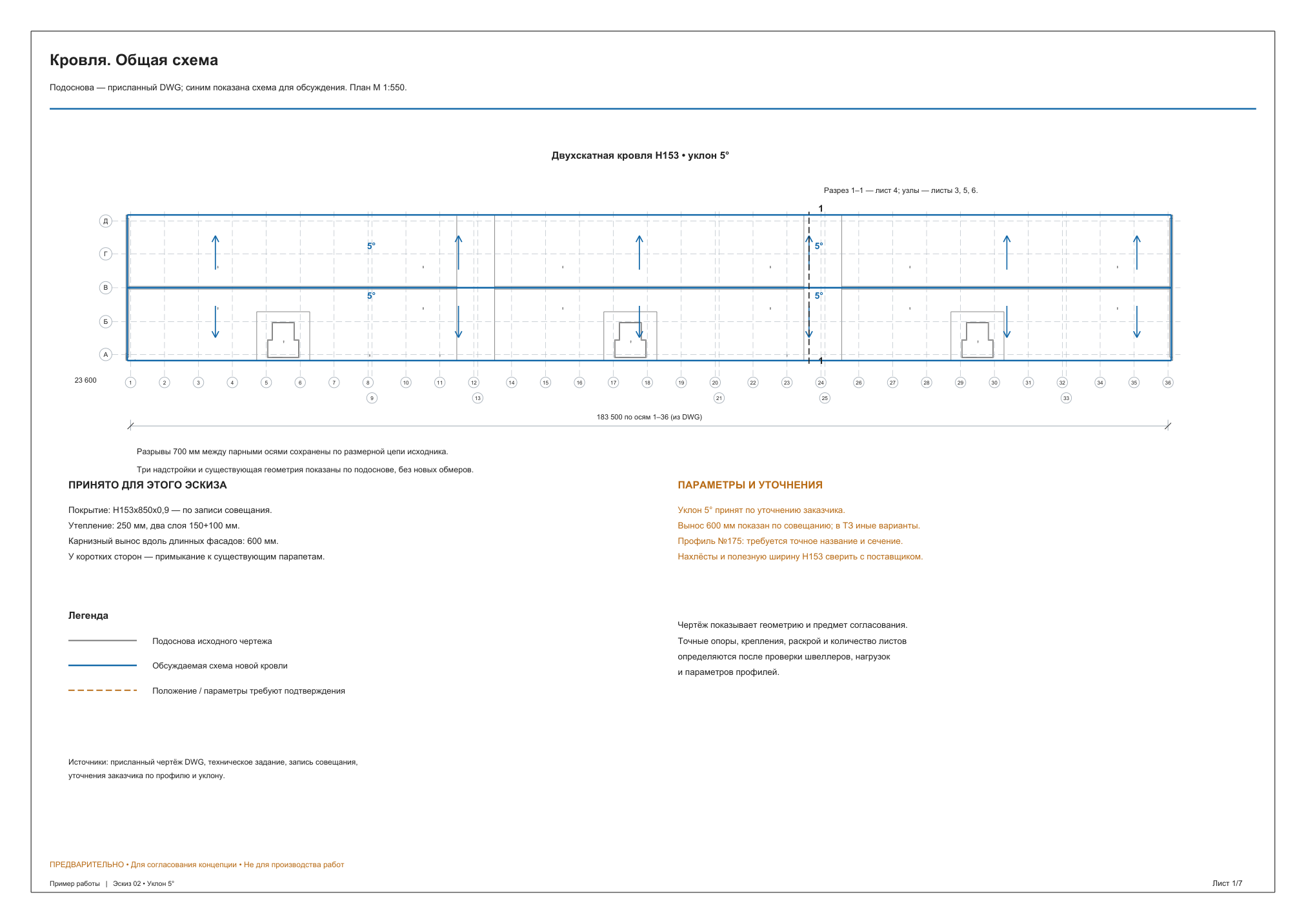

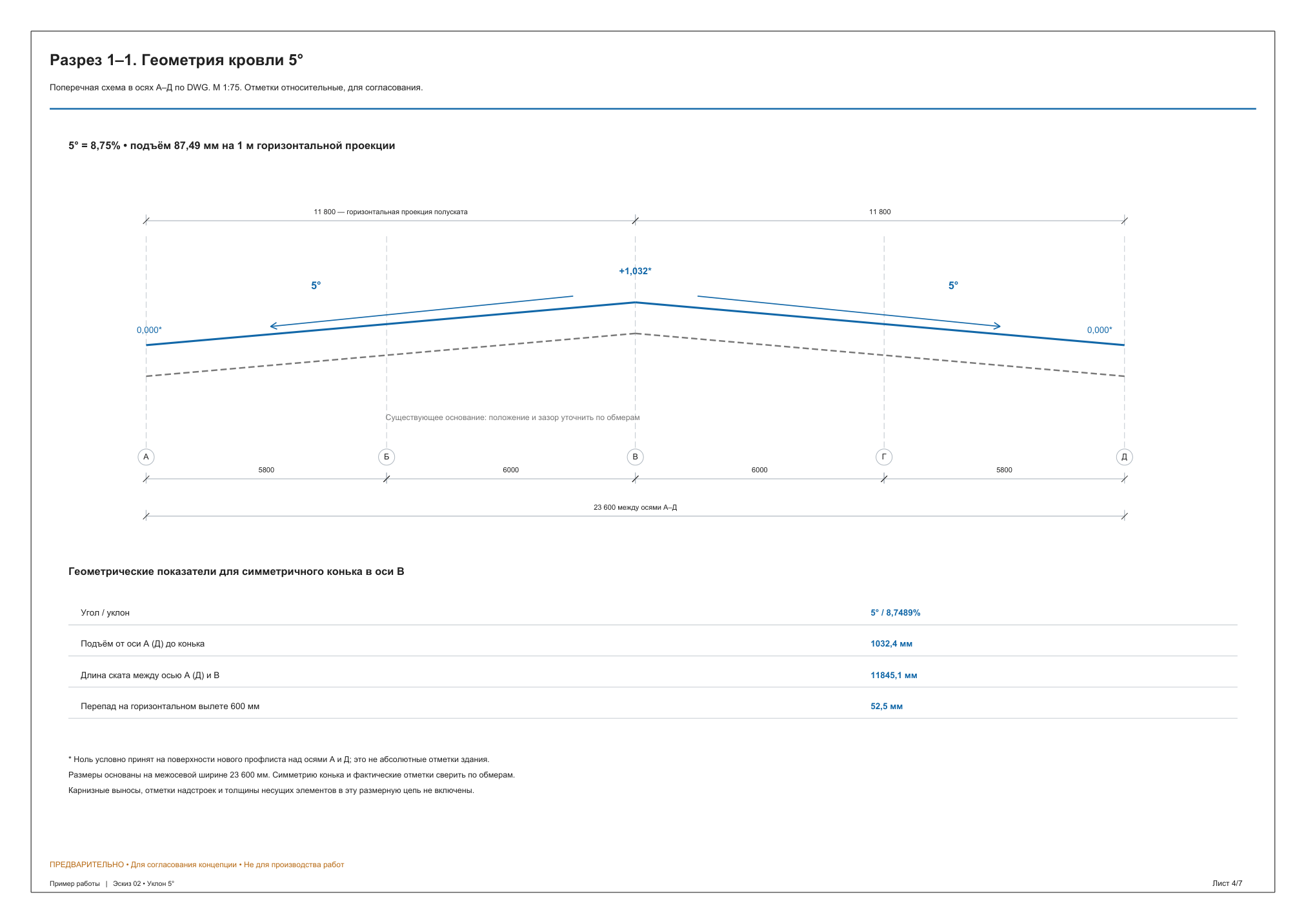

Предварительные эскизы двухскатной кровли по присланному чертежу и техническому заданию: общая схема с осями, разрез с геометрией уклона 5°, эскизы карниза, конька, примыканий и ограждения, состав комплекта и показатели. Здание 183,5 × 23,6 м в осях. Это эскизы для согласования концепции, не рабочая документация: расчёт и сечения профилей определяются после уточнения исходных данных. Чертёж открывается в AutoCAD (DWG/DXF) и PDF.
