Перенос обмеров квартиры в RemPlanner: план с размерами, вентшахтами и балконом

Описание

У заказчика были обмеры квартиры на бумаге, а нужен был рабочий план в RemPlanner, с которым дальше идут к ремонтникам. Тонкость в том, что обмеры с рулеткой никогда не сходятся идеально: сумма простенков не равна длине стены, и если тянуть размеры как есть, план не замкнётся.

Решение

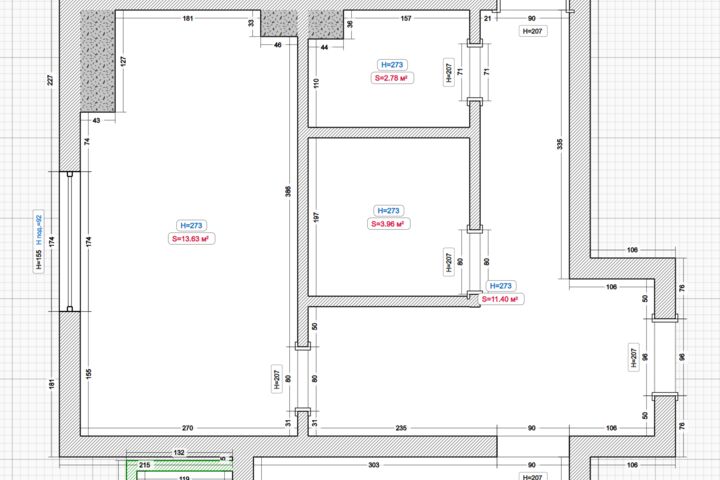

Свёл обмеры так, чтобы наружный контур замкнулся, а расхождения разошлись по простенкам, а не накопились в одном углу. Проёмы, вентшахты и несущие участки развёл разными типами стен, чтобы при ремонте никто не снёс лишнего.

Балкон и вентканалы вычертил отдельно по правкам заказчика, с размерами по каждому участку.

Результат

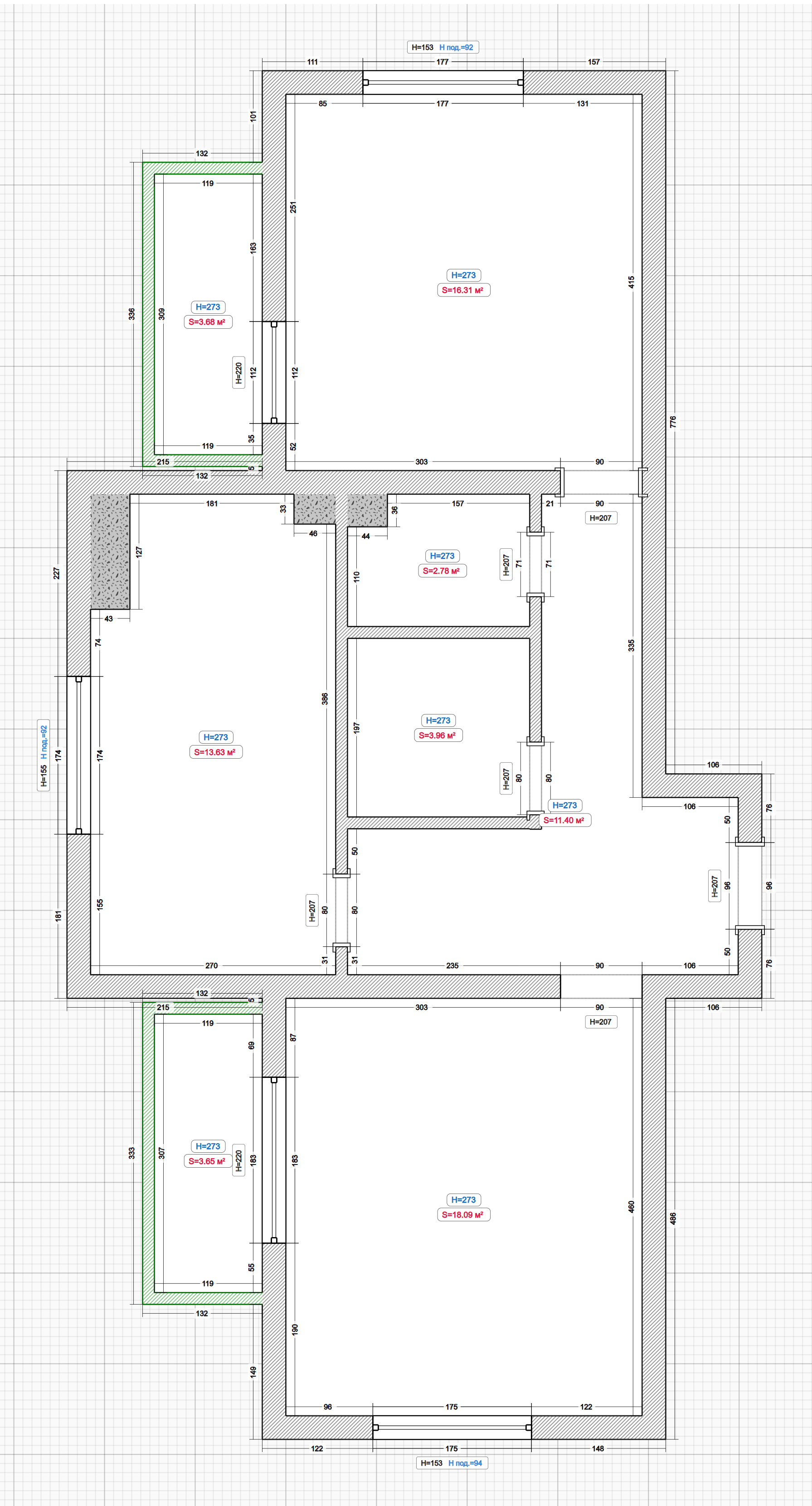

План замкнут, размеры проставлены по всем участкам, файл открывается в RemPlanner и правится дальше самим заказчиком.

Презентация проекта
