Многоэтажный жилой дом: планы этажей, фасады, разрез и генплан в AutoCAD

Описание

Комплект рабочих чертежей на многоэтажный жилой дом: типовой и первый этажи, фасады по двум осям, поперечный разрез и генплан участка. Требование было обычное для стройки и потому жёсткое: листы должны читаться прорабом на площадке, а не только проектировщиком на экране.

Решение

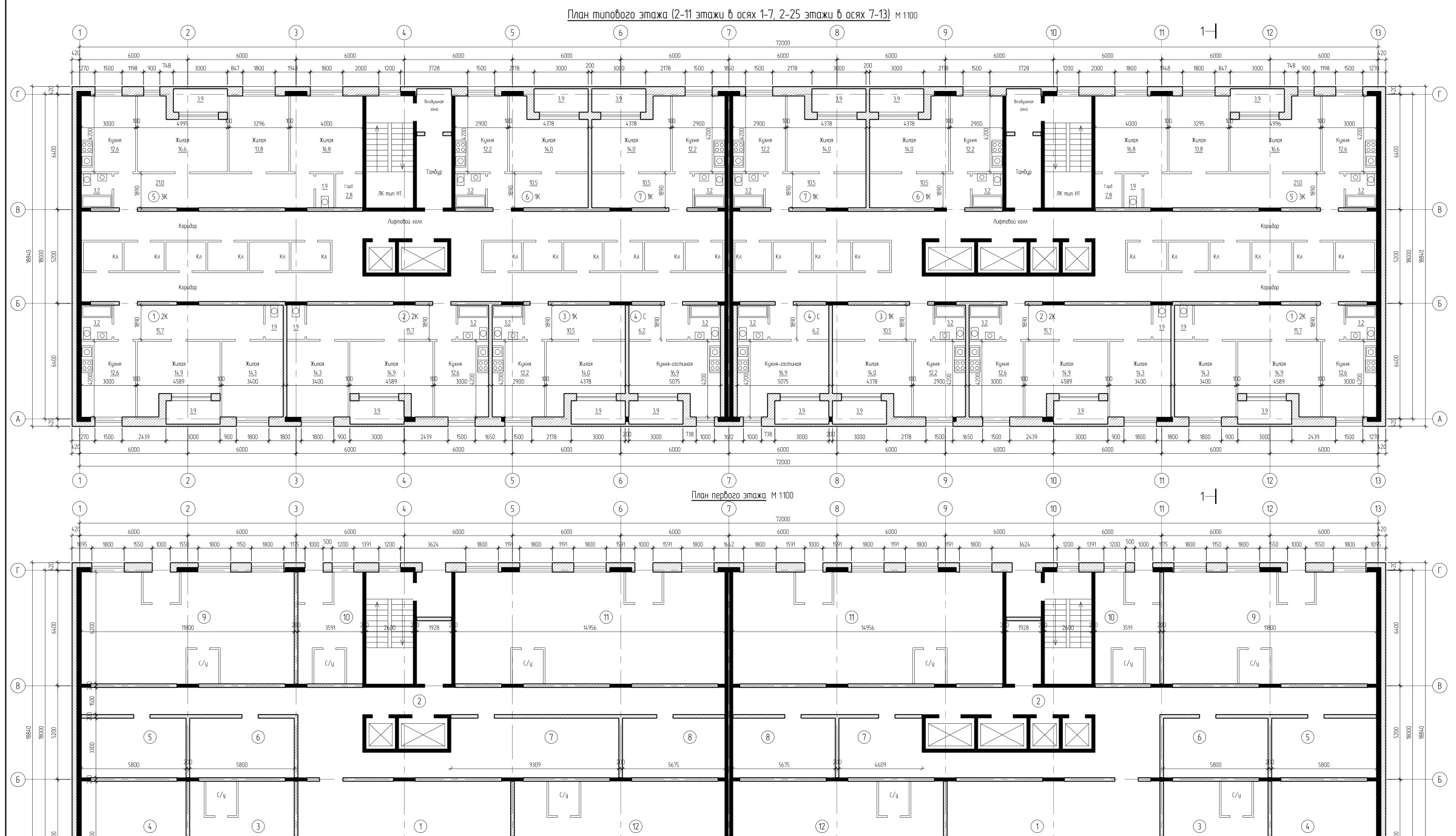

Планы вычертил с размерными цепочками по наружным граням и по осям, с маркировкой помещений и площадями. Лестничные узлы и санузлы дал отдельными фрагментами, чтобы не загромождать общий план.

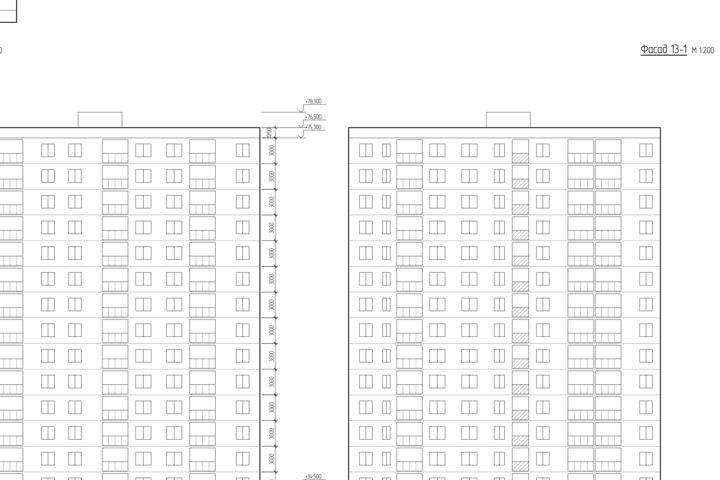

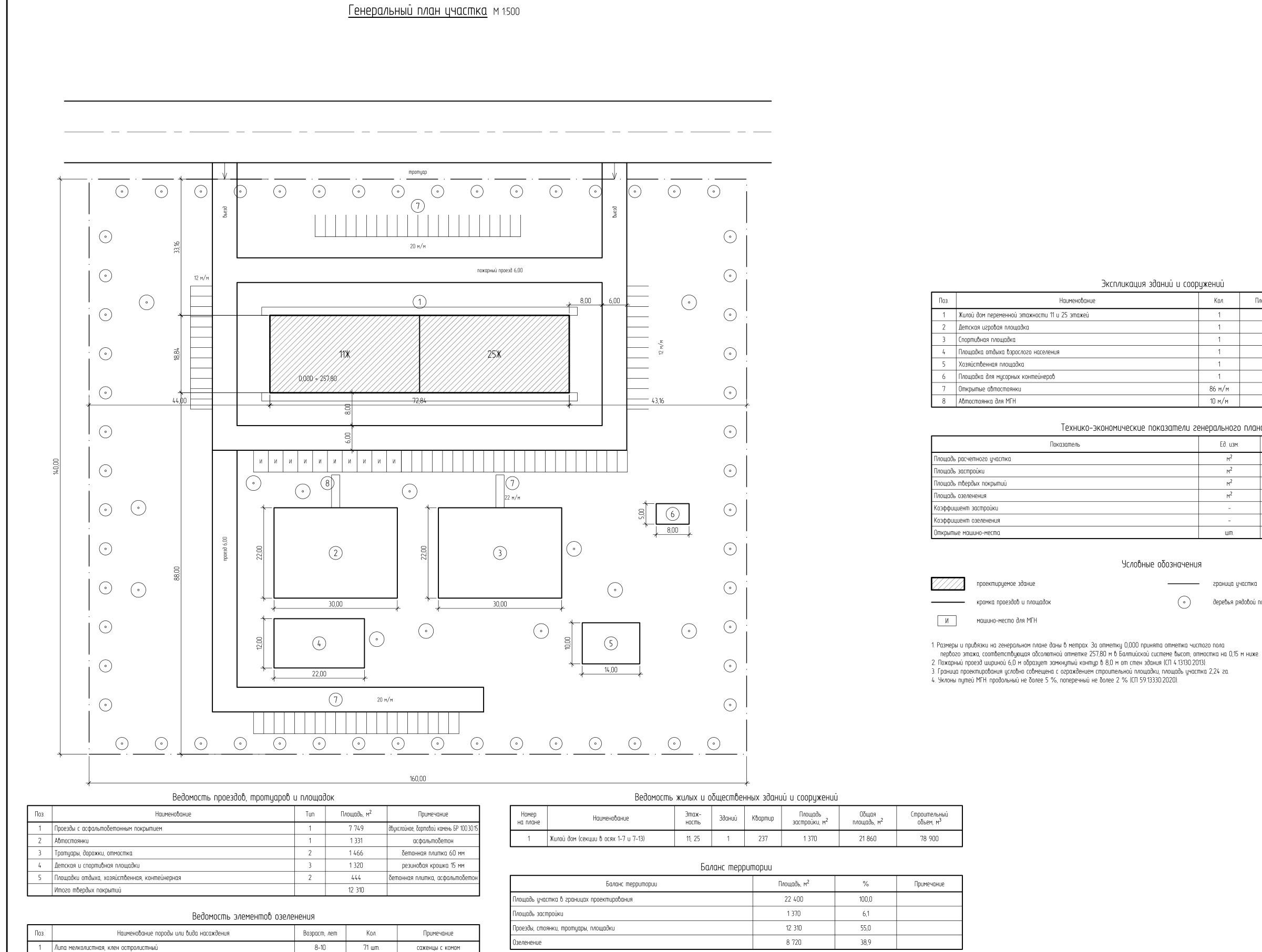

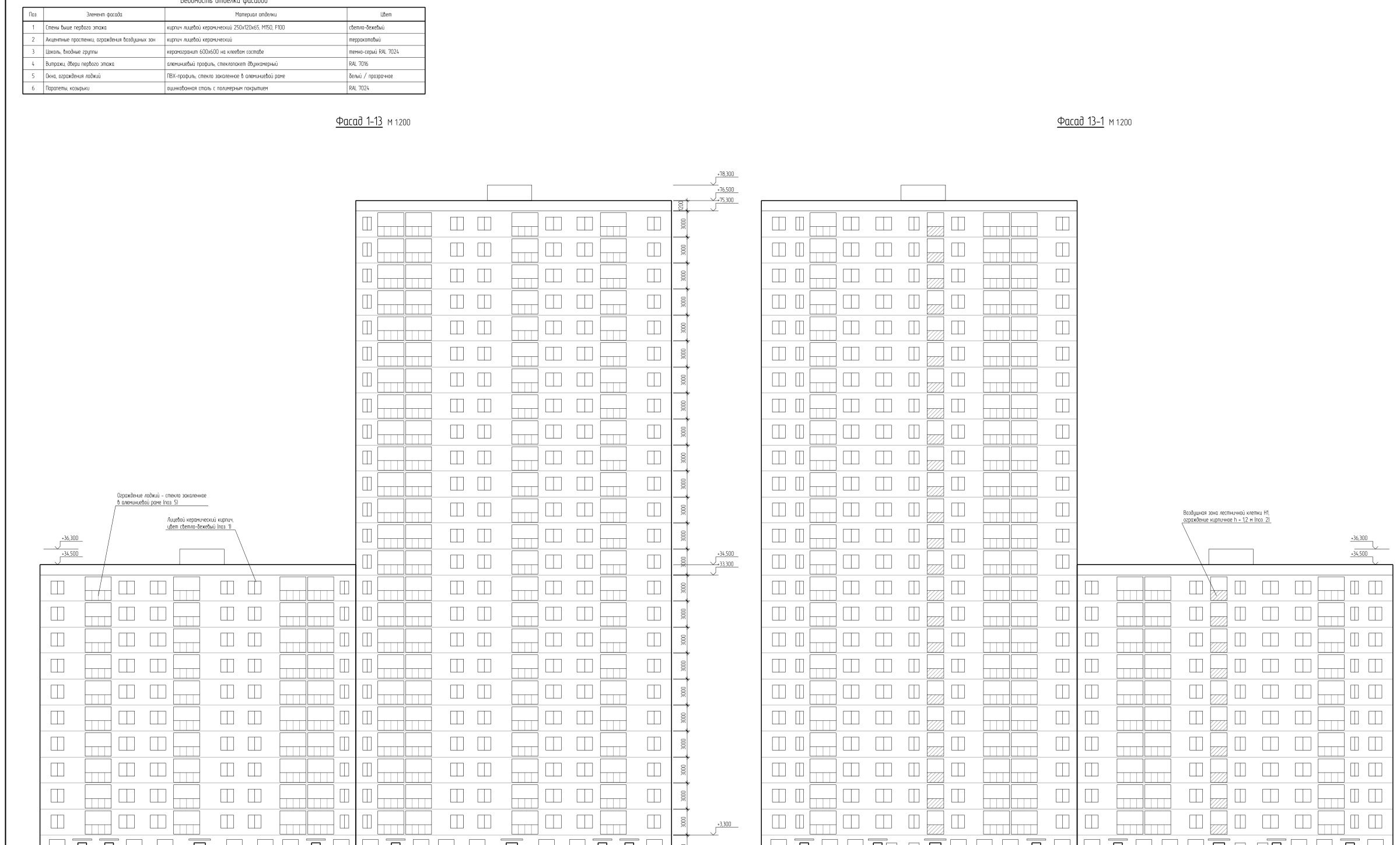

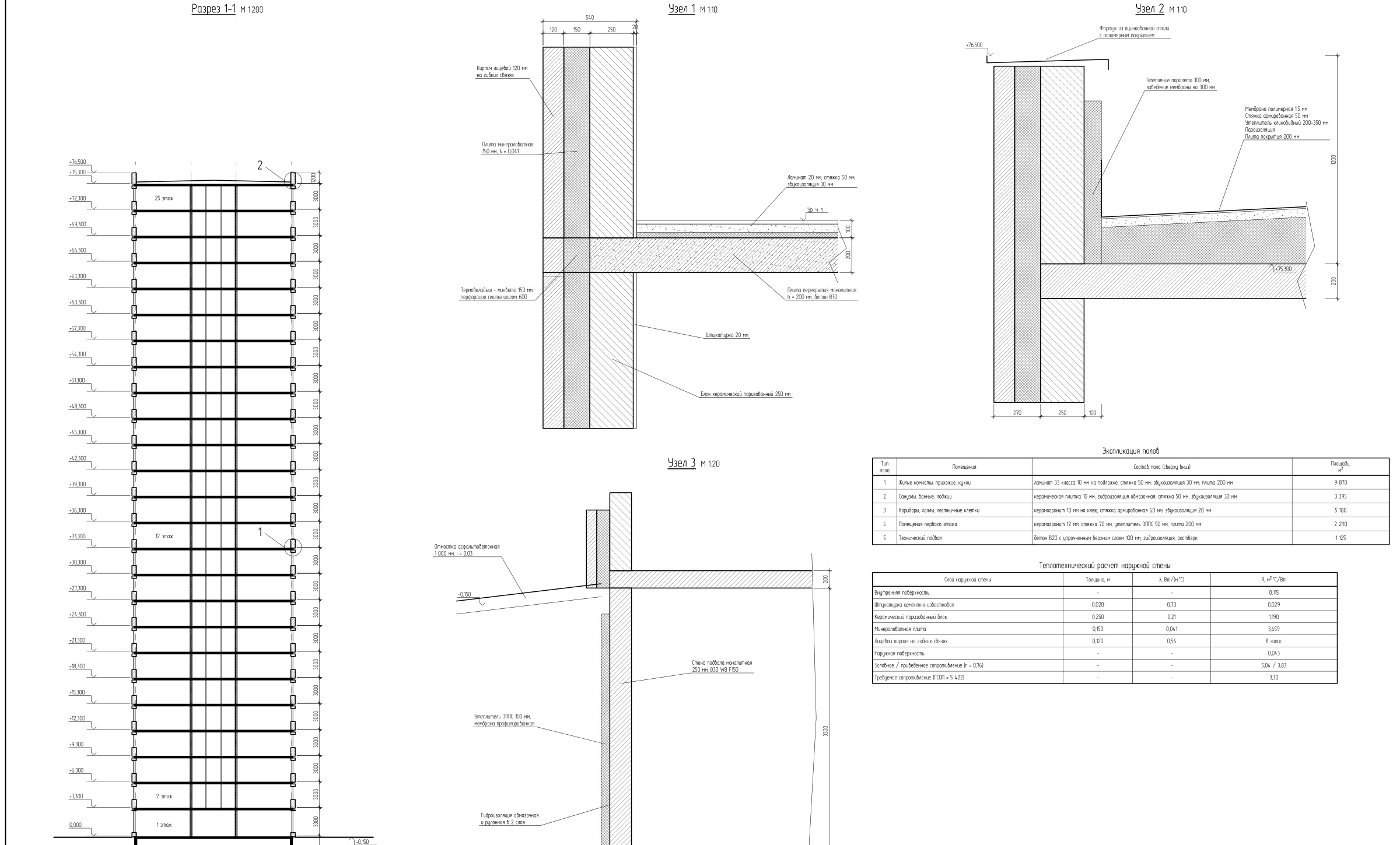

Фасады привязал к отметкам, разрез провёл по лестничной клетке, где видно все уровни разом. Генплан свёл с благоустройством и подъездами.

Весь комплект собран в едином оформлении со штампом, слоями и типами линий по ГОСТ.

Результат

Комплект отдан в DWG и PDF, листы печатаются в масштабе без правки, размеры сходятся между планами, фасадами и разрезом.
