Клиент, компания «Wildberries», выступил в роли заказчика строительства нового административно-бытового корпуса (АБЧ) в городе Электросталь. Основная задача, поставленная передо мной как инженером-проектировщиком, заключалась в разработке раздела проектной и рабочей документации «Вентиляция и кондиционирование» для этого объекта.
Целью проекта было создание комплекса инженерных решений, обеспечивающих комфортный и безопасный микроклимат во всех помещениях здания с учетом их функционального назначения. Это включало в себя:
Обеспечение нормативных параметров воздуха: Расчет и проектирование систем, которые поддерживают требуемую температуру, влажность и чистоту воздуха в административных помещениях, зоне кухни-столовой, раздевалках, санузлах и производственных цехах (холодный, горячий, овощной, мясорыбный).
Создание безопасных условий: Разработка систем противодымной вентиляции для обеспечения безопасной эвакуации людей в случае пожара, а также взрывозащищенных систем для помещения зарядной аккумуляторов.
Повышение энергоэффективности: Интеграция решений, направленных на снижение эксплуатационных расходов (использование частотного регулирования, эффективная теплоизоляция, современные средства автоматизации).
Соблюдение нормативной базы: Разработка решений в строгом соответствии с действующими строительными нормами и правилами (СП 60.13330.2020, СП 118.13330.2022, СП 7.13130.2013 и др.).
Конечная цель — предоставить заказчику полный пакет рабочих чертежей и спецификаций, достаточный для качественного монтажа инженерных систем и успешного ввода объекта в эксплуатацию.
Для решения поставленной задачи был выполнен следующий комплекс работ:
Сбор и анализ исходных данных: Изучены климатические условия района строительства (Московская область), определены расчетные параметры наружного воздуха для холодного и теплого периодов года.
Разработка концепции: Выбраны основные принципиальные решения. Для большинства помещений приняты системы механической приточно-вытяжной вентиляции с подогревом и охлаждением воздуха. Для административных зон запроектированы приточные установки с фреоновыми охладителями и выносными конденсаторными блоками. Для производственных цехов — отдельные системы.
Расчет воздухообменов: Определены требуемые объемы приточного и удаляемого воздуха для каждого помещения согласно нормативам кратности и количества людей. Составлена детальная таблица воздухообмена.
Расчет теплопоступлений: Выполнен теплотехнический расчет для определения тепловой нагрузки на системы кондиционирования и вентиляции, включая теплопоступления от солнечной радиации, людей, оборудования и искусственного освещения.
Подбор оборудования: На основе выполненных расчетов для каждой системы (П1, В1, П2, В2 и т.д.) были подобраны конкретные модели приточных и вытяжных установок (WHEIL Polaris, Wega, Shaula), калориферов, охладителей, вентиляторов и комплектующих. Сформированы подробные технические листы на каждую установку, что подтверждает корректность подбора и является основой для закупки оборудования.
Проектирование воздуховодов: Разработаны схемы трассировки воздуховодов из оцинкованной и нержавеющей стали. Определены сечения и толщина материала. Разработана детальная спецификация (спецификация) всех элементов воздуховодов: фасонных частей, отводов, переходов, решеток, регулирующих клапанов, огнезадерживающих клапанов.
Автоматизация: Разработаны принципы автоматизации для каждой вентиляционной установки, включая регулирование температуры приточного воздуха, защиту от замораживания, сигнализацию о замене фильтров и отключение систем при пожаре.
Противопожарные мероприятия: Интегрированы системы противодымной вентиляции с подбором взрывозащищенного оборудования для зарядной, разработаны решения по установке противопожарных клапанов и изоляции воздуховодов для обеспечения требуемых пределов огнестойкости.

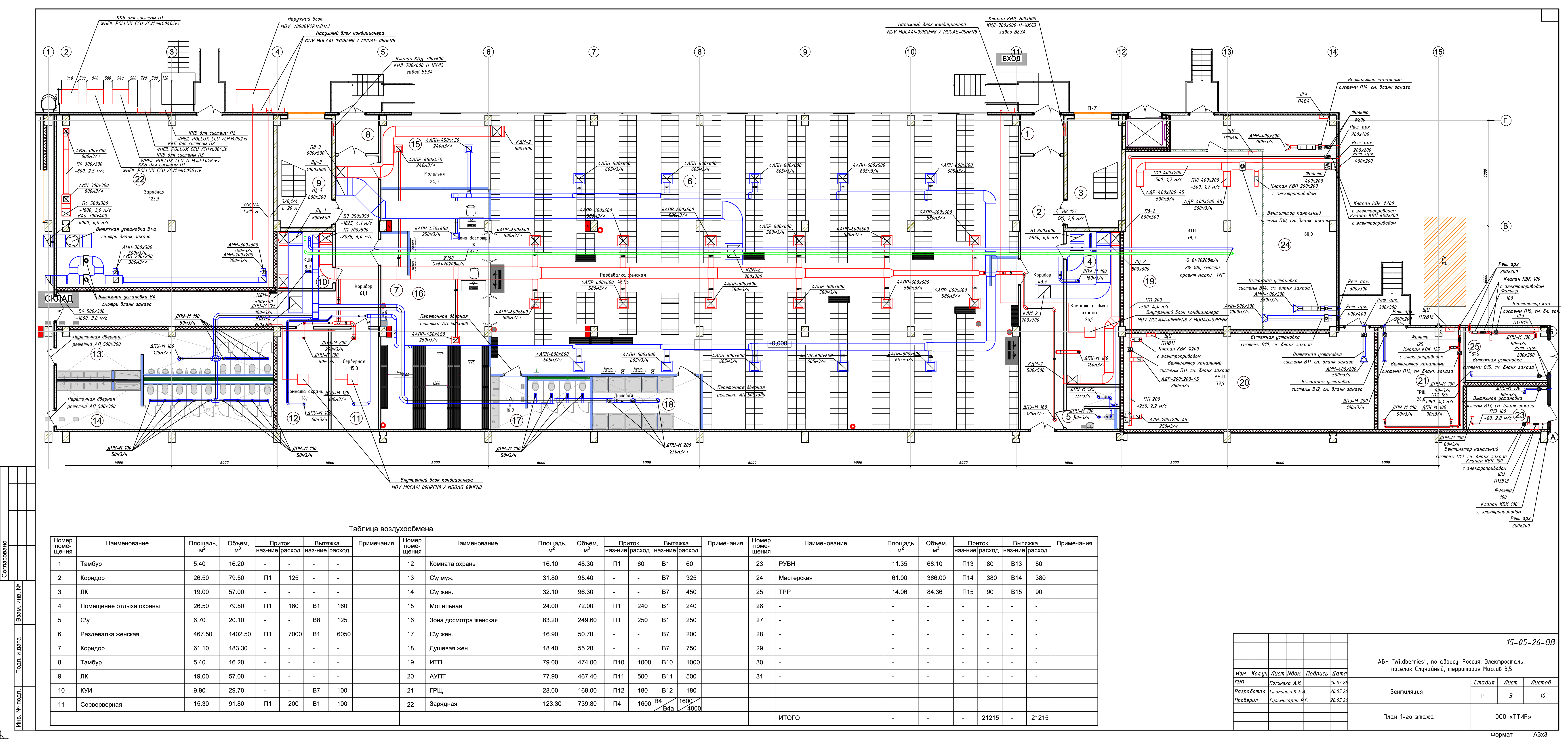

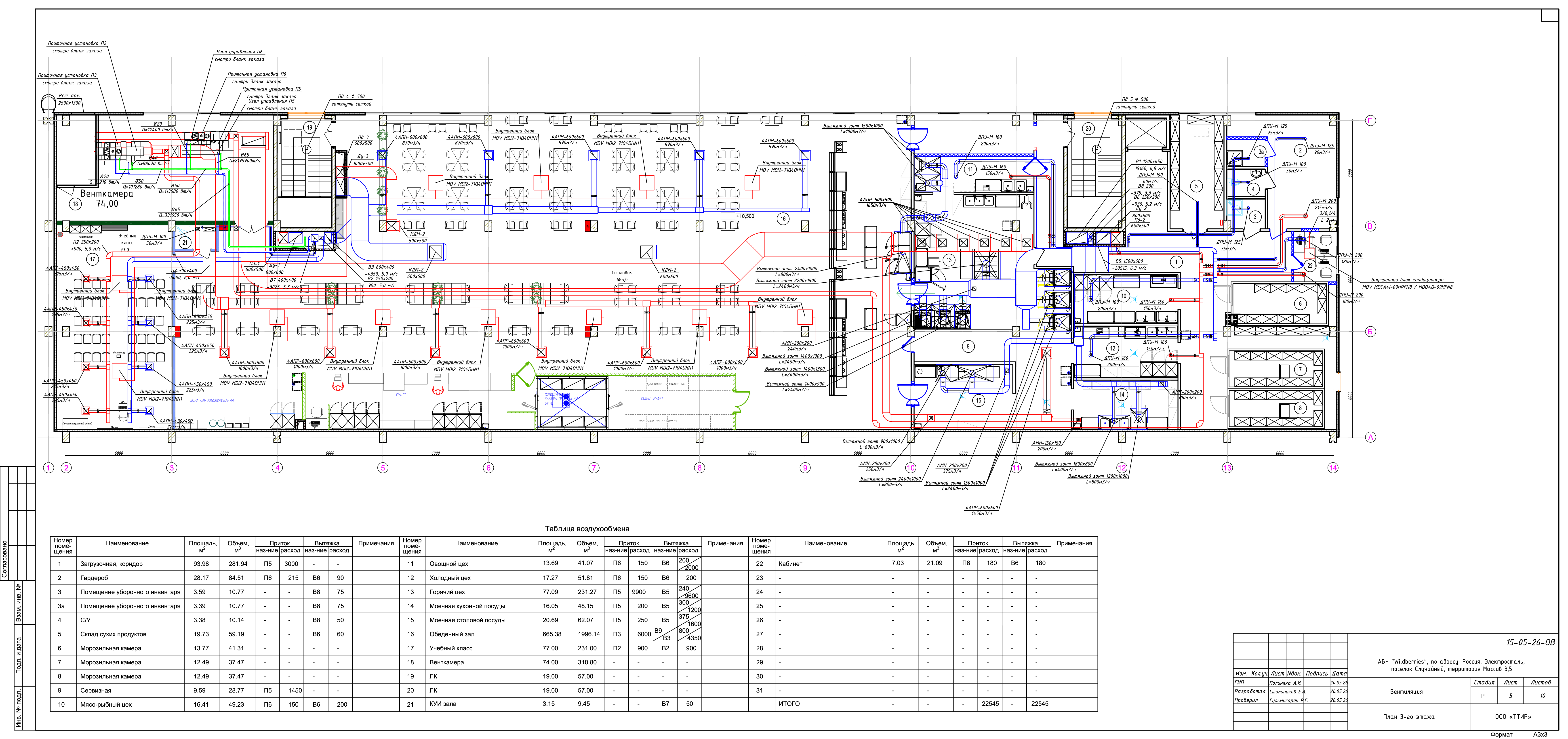

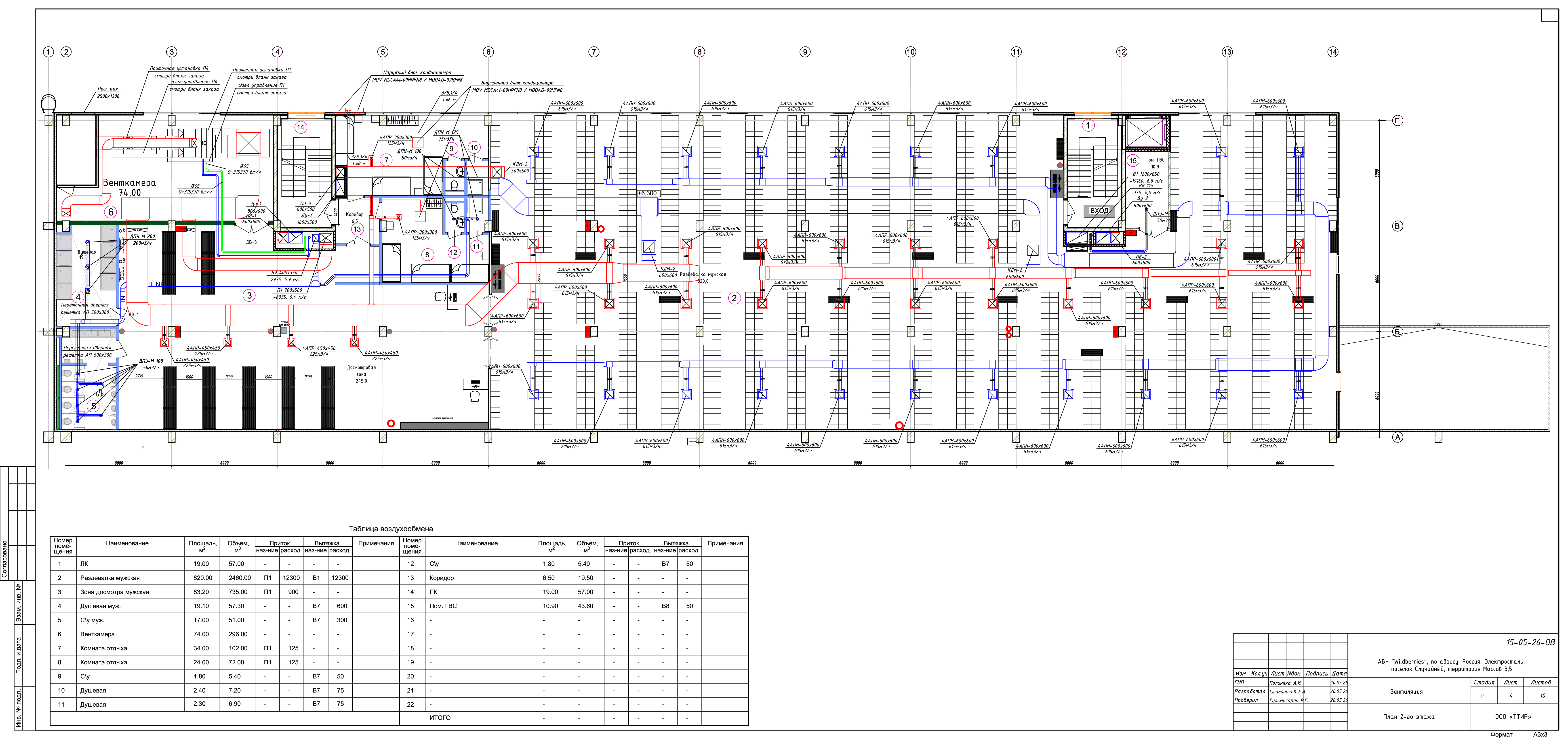

Оформление документации: Подготовлен комплект рабочей документации, включающий общие данные, планы этажей, схемы систем, спецификацию оборудования и материалов.

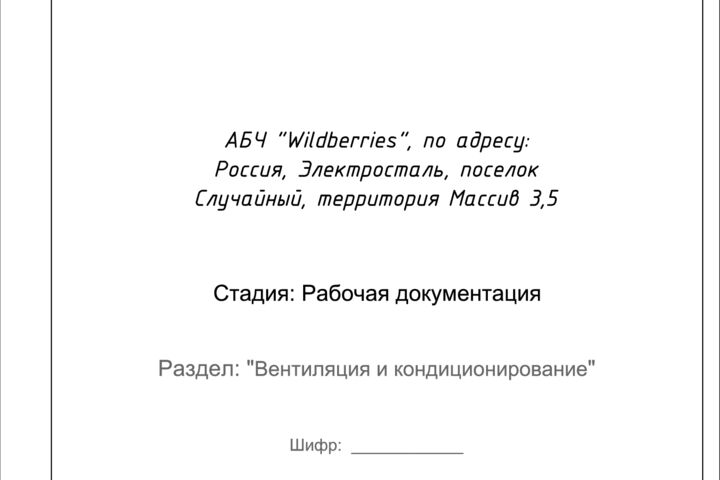

Результатом работы стал полный раздел рабочей документации «Вентиляция и кондиционирование» (шифр 15-05-26-ОВ). В рамках проекта разработаны и спроектированы следующие системы:
13 приточных систем (П1-П13): Для обеспечения чистым, подогретым и охлажденным воздухом всех типов помещений: от административных кабинетов до горячего цеха и зарядной. Каждая система имеет индивидуальную спецификацию оборудования.
15 вытяжных систем (В1-В15): Для удаления загрязненного, влажного и горячего воздуха из кухни, санузлов, душевых и производственных зон.
5 систем приточной противодымной вентиляции (ПД1-ПД5) и 3 системы дымоудаления (ДУ1-ДУ3): Для обеспечения безопасности людей при пожаре.
Система кондиционирования на базе VRV: Для точного поддержания температуры в отдельных зонах.
Подробная спецификация: На все оборудование, воздуховоды и материалы, что упрощает процесс закупок и монтажа.
Применение результатов:
Данный проект будет использован на практике для строительства и оснащения инженерными системами объекта «АБЧ Wildberries» в Электростали. Разработанная документация:
Является руководством для строительно-монтажной организации при выполнении работ по монтажу вентиляции и кондиционирования.
Служит основой для закупки и поставки оборудования и материалов.
Обеспечивает проектные параметры микроклимата, что непосредственно повлияет на комфорт и производительность труда будущих сотрудников.
Гарантирует соблюдение всех требований пожарной безопасности и санитарных норм, что является обязательным условием для ввода здания в эксплуатацию.
