Требовалось разработать компактный встраиваемый радиочастотный модуль диапазона 868 МГц для пульта управления дроном. Устройство должно объединять собственный контроллер STM32L433, трансивер SX1262 и внешний усилительный тракт, обеспечивать управляемую передачу, защиту силового питания, контроль температуры, подключение по UART и SWD, а также монтаж на несущую плату через кастеллированные контакты.
Для лабораторного режима была поставлена цель получить до +33 dBm — около 2 Вт — на выходе U.FL при работе на согласованную нагрузку 50 Ом. Одновременно требовалось разместить функционал на компактной шестислойной плате размером 25 × 40,5 мм, обеспечить контролируемый импеданс RF-линий, качественное заземление, отвод тепла от усилителя и безопасный сценарий запуска и диагностики первого образца.
Механика модуля близка к формату E22, однако электрическая распиновка разработана специально для данного устройства и не заявляется как совместимая с E22.

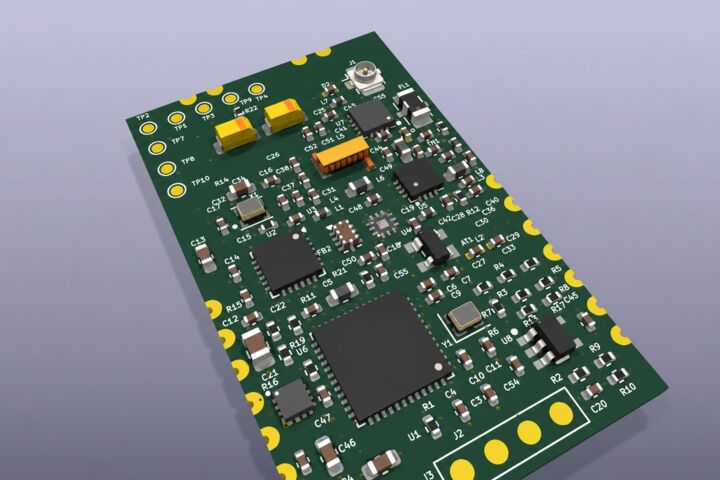

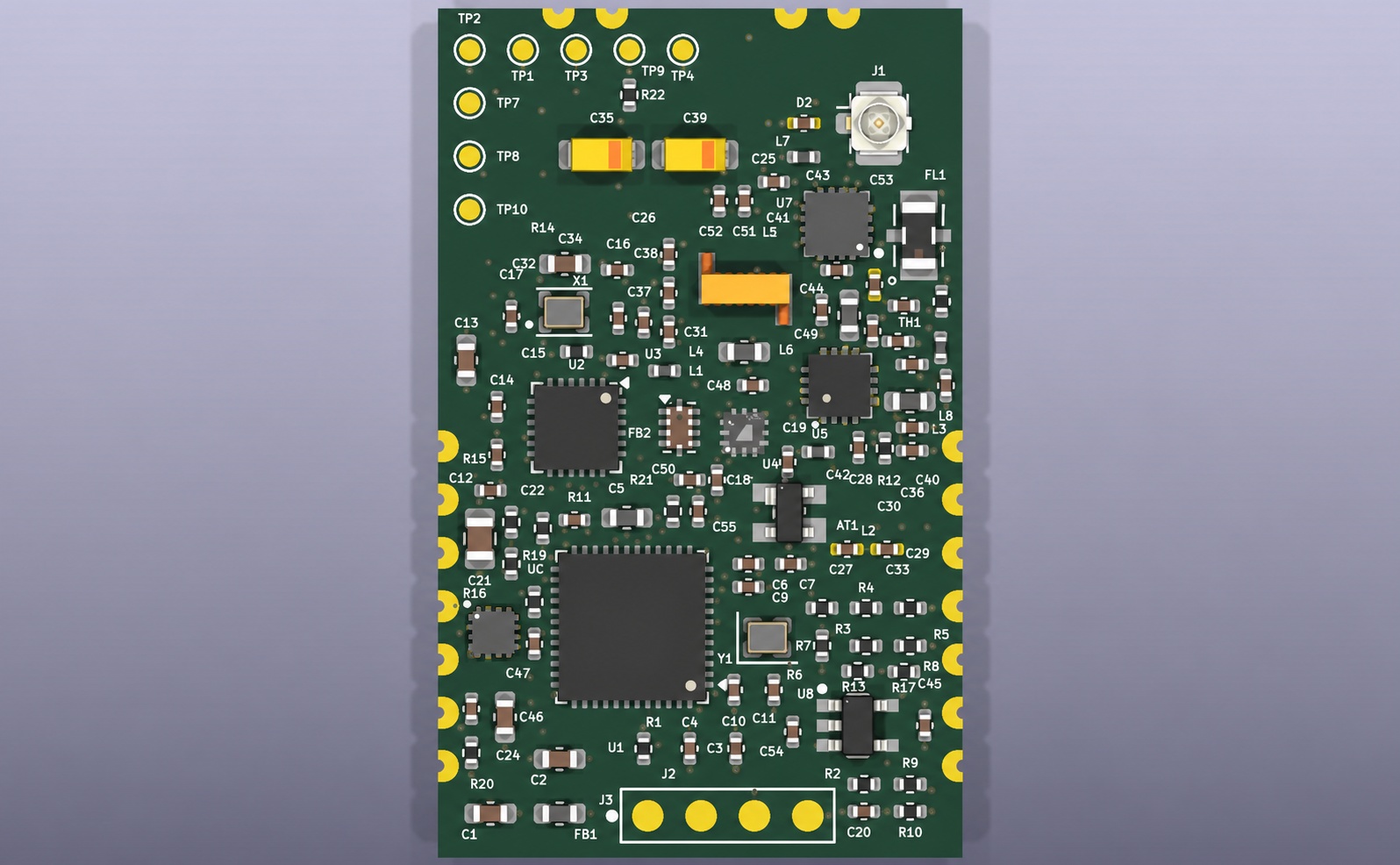

Разработал принципиальную схему и шестислойную печатную плату в KiCad. Управление реализовано на STM32L433CBU6, радиоканал — на SX1262 с опорным генератором TCXO 32 МГц и согласующей RF-цепью.
Передающий тракт построен последовательно: SX1262, фиксированный аттенюатор Mini-Circuits LAT-10+, усилитель мощности Qorvo QPA9510, семисекционный ФНЧ Mini-Circuits LFCN-1000+, высокомощный RF-переключатель pSemi PE42823 и выход U.FL. Для управления мощностью предусмотрена линия VAPC с буфером TLV9001.
Силовое питание усилителя защищено электронной защитой TPS259474: ограничение тока, контроль перенапряжения, управляемый фронт включения, блокировка обратного тока и защёлкивание при аварии. Рядом с усилителем размещён NTC-датчик, а аппаратная подтяжка удерживает PA выключенным во время сброса и программирования контроллера.

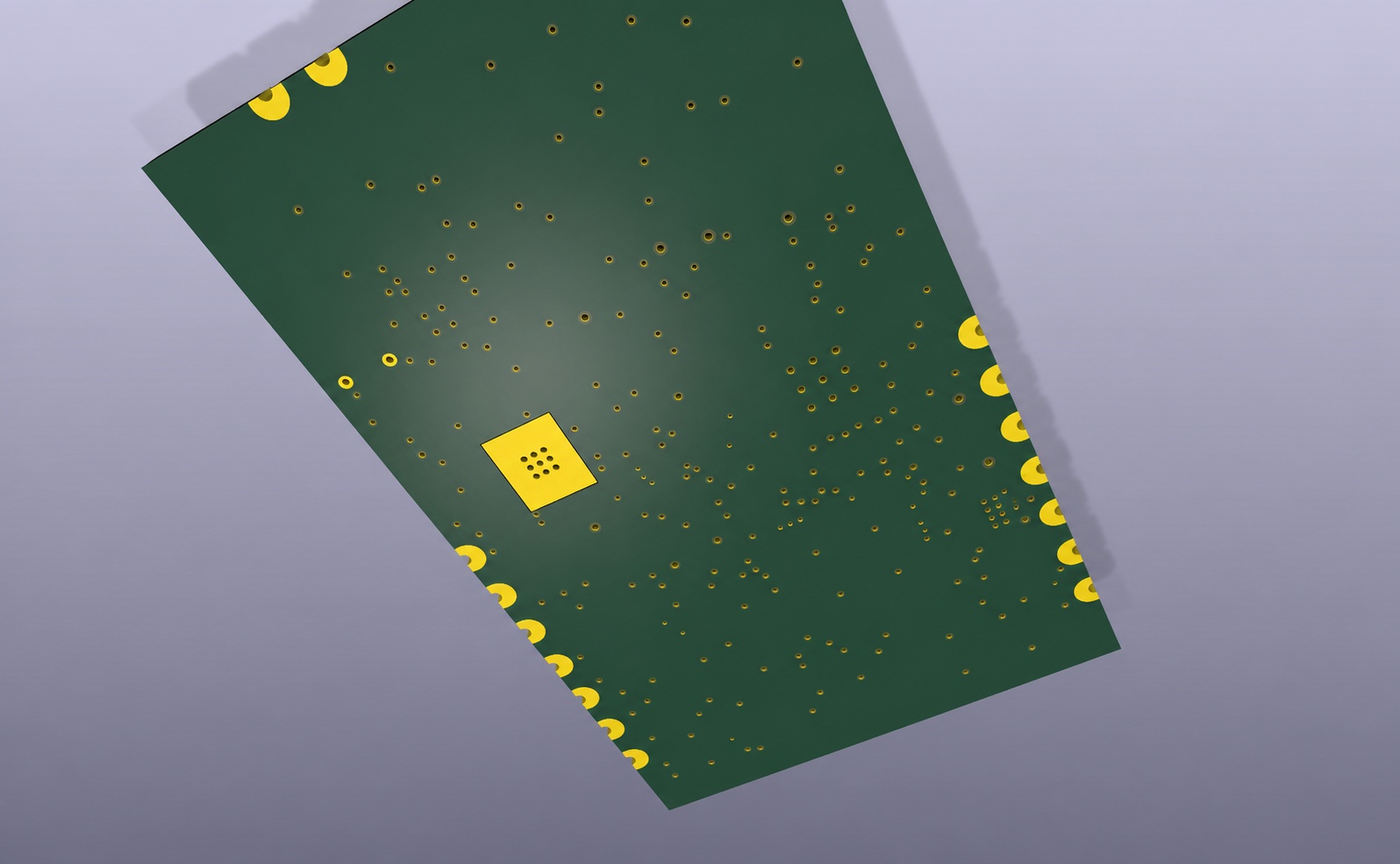

При трассировке разделил цифровую, малосигнальную RF- и силовую части, заложил 50-омные линии с последующим согласованием стека у производителя, полигональные земли и ограждающие переходные отверстия. Для отвода тепла QPA9510 применены тепловой полигон и матрица металлизированных отверстий под корпусом; конструкцией предусмотрено сопряжение с теплоотводом несущей платы.
Добавил UART-загрузчик, площадки SWD для pogo-pin оснастки, контрольные точки и подготовил комплект производства: Gerber для шести слоёв, файлы сверловки, BOM, CPL, STEP, сборочные материалы и отчёты проверок. Также составлен план первого включения, RF-измерений и тепловых испытаний на эквиваленте нагрузки 50 Ом.
Получен законченный проект и производственный пакет для изготовления опытных образцов. Схема и плата согласованы по компонентам и соединениям.
Разработанная платформа предназначена для дальнобойных каналов управления и телеметрии
