Требовалось разработать компактный встраиваемый модуль беспроводного обслуживания электронных устройств на базе STM32. Модуль устанавливается непосредственно на целевую плату и предоставляет инженеру доступ к устройству со смартфона или ПК по Bluetooth Low Energy — без вскрытия корпуса и подключения внешнего программатора.
Основные задачи: двусторонний обмен с целевым микроконтроллером по UART, чтение состояния и журналов, мониторинг переменных в реальном времени, отправка сервисных команд, управление линиями BOOT и NRST, определение наличия целевого устройства, а также обновление прошивки с операциями стирания, записи, проверки CRC и перезапуска.
Модуль задуман как универсальный сервисный интерфейс для метеостанций, LoRa-устройств, промышленных датчиков и другой встраиваемой техники. Требовалось обеспечить малые габариты, четырёхслойную конструкцию, встроенную BLE-антенну, удобный монтаж на основную плату и возможность диагностики через контрольные точки.

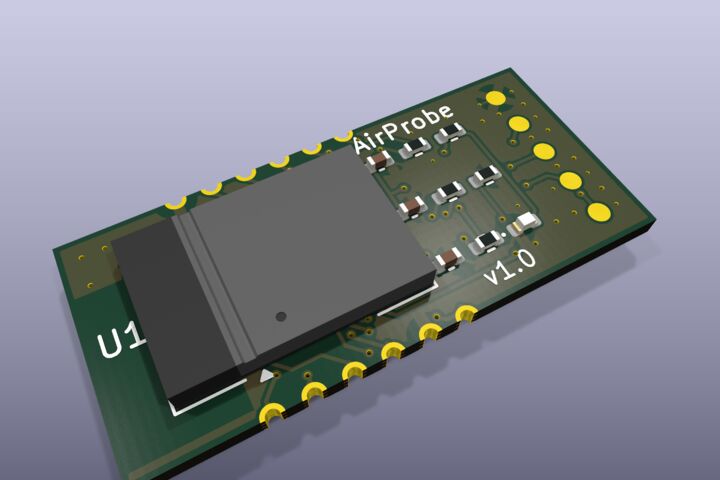

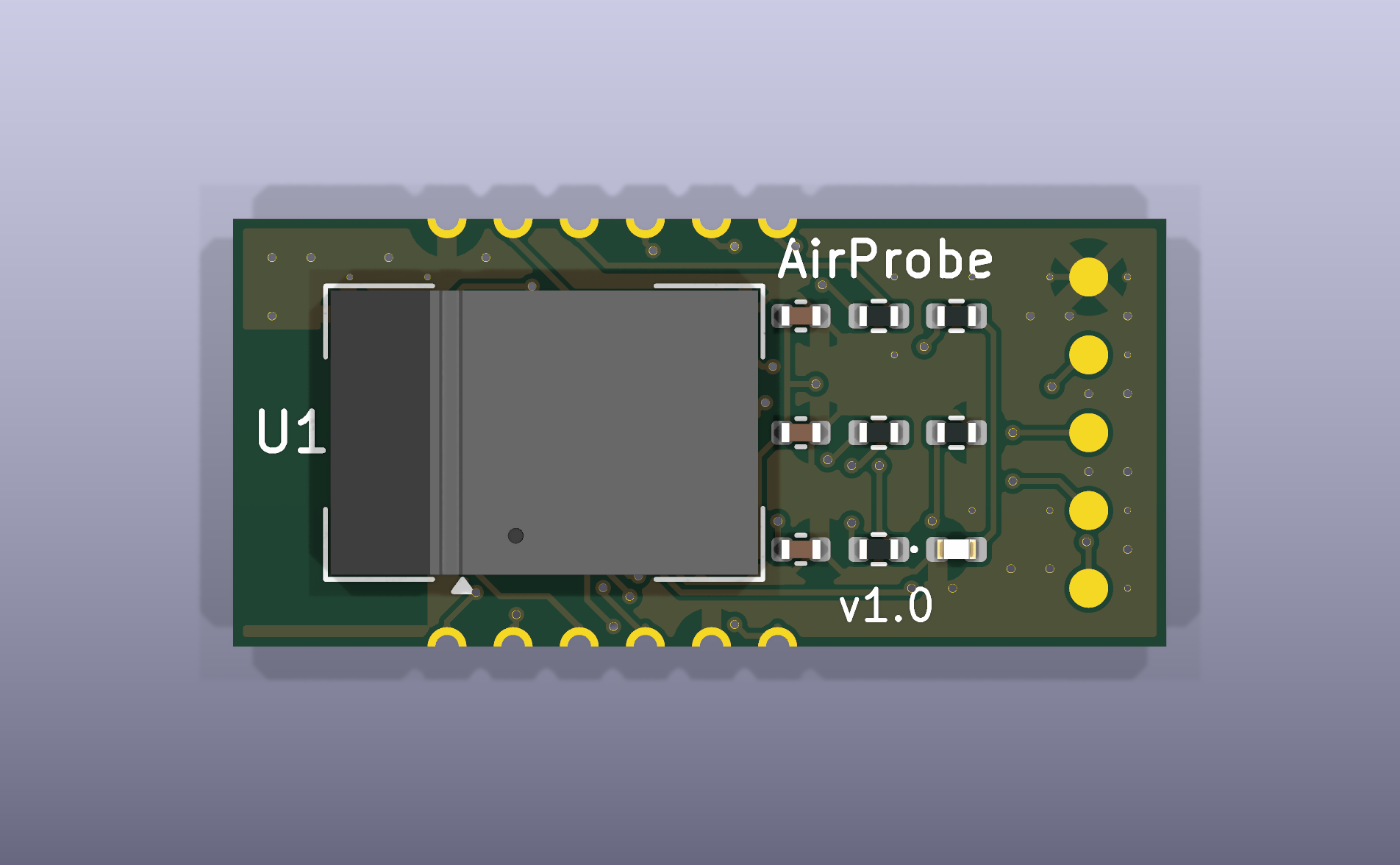

Разработана принципиальная схема и четырёхслойная печатная плата компактного BLE-модуля на базе STM32WB5MMG со встроенной антенной. Для монтажа на целевую плату создан интерфейс ASP-12 с металлизированными кастеллированными полуотверстиями.
На интерфейс выведены питание 3,3 В, UART TX/RX, управление BOOT и NRST, TARGET_DET и дополнительные сервисные сигналы. Добавлены цепи питания и развязки, индикация состояния, управление сбросом, а также тестовые точки SWDIO, SWCLK, NRST, +3V3 и GND для производства и отладки.

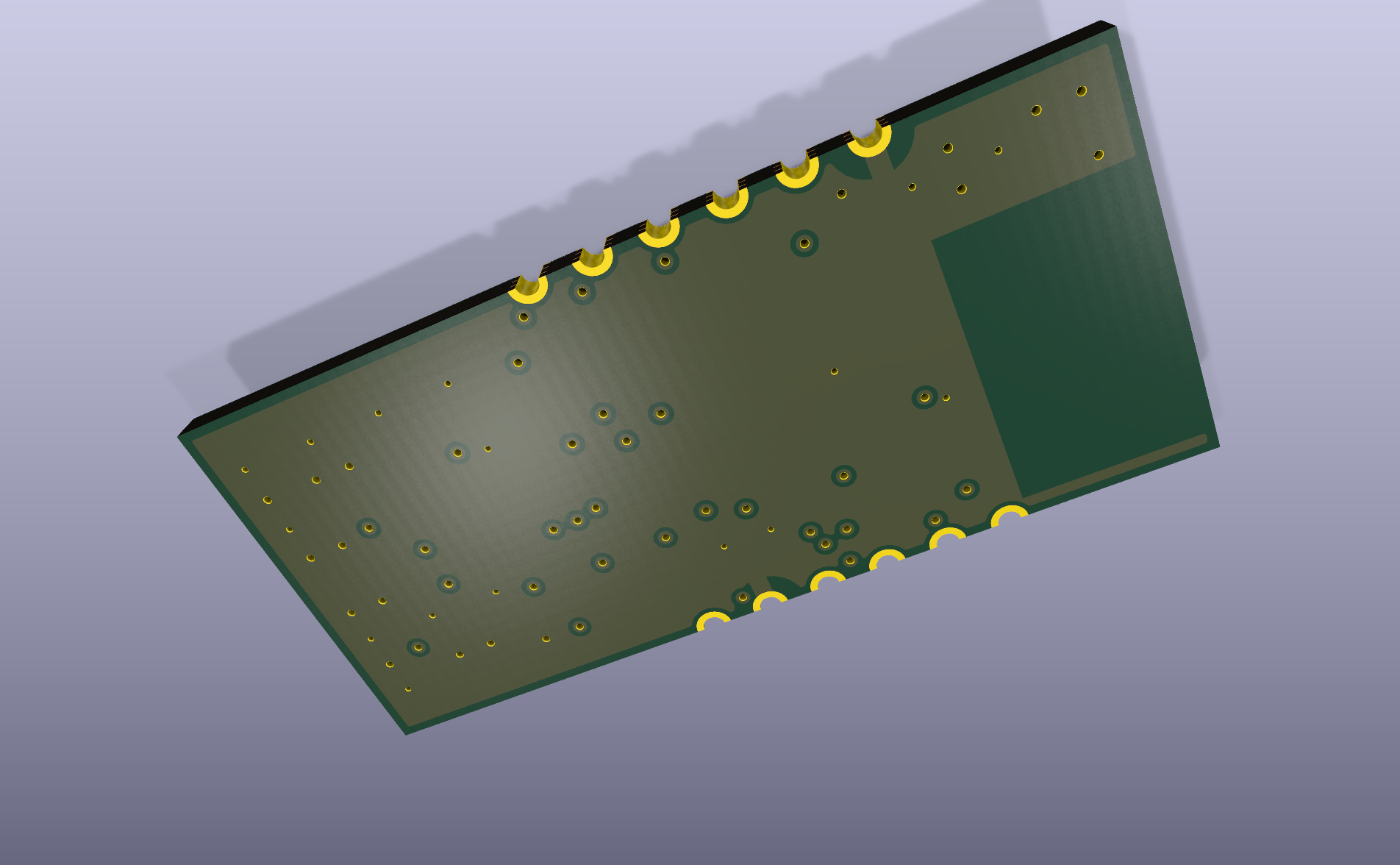

При размещении и трассировке сохранена запретная зона встроенной антенны STM32WB5MMG, выполнены полигоны земли на четырёх слоях и переходные отверстия. Подготовлены Gerber-файлы, файлы сверловки, BOM, CPL, STEP-модель и комплект документации для изготовления и монтажа. ERC не содержит электрических ошибок, DRC — ошибок трассировки и неприсоединённых цепей.

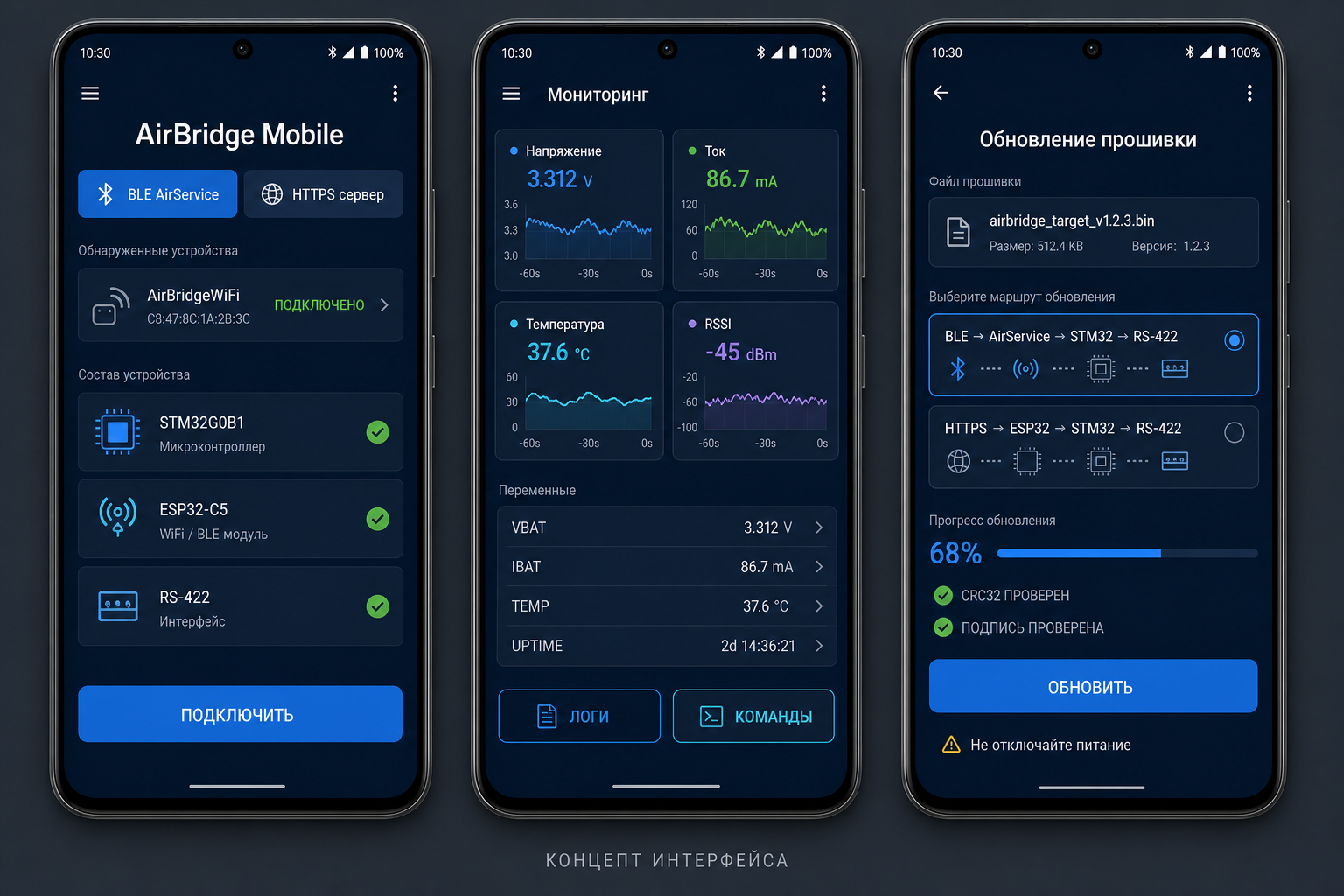

Дополнительно спроектирована архитектура программной части. Приложения для ПК и Android предусматривают подключение по BLE GATT, сервисный терминал, просмотр переменных и графиков, диагностику, загрузку BIN-файла и выполнение последовательности ERASE → WRITE → CRC/VERIFY → REBOOT. Для портфолио подготовлены концептуальные макеты интерфейсов, показывающие предполагаемый сценарий работы.
Получился законченный инженерный проект компактного встраиваемого BLE-сервисного модуля: принципиальная схема, четырёхслойная PCB, кастеллированный интерфейс ASP-12, встроенная антенна, тестовые точки и комплект производственных файлов. Соответствие интерфейса проверено с целевой платой AirBridge; линии питания, UART, BOOT, NRST и TARGET_DET согласованы.
Модуль можно устанавливать на разрабатываемые устройства и использовать как постоянный беспроводной сервисный порт. После реализации встроенного протокола и приложений инженер сможет со смартфона или ПК просматривать телеметрию и журналы, отправлять команды, переводить целевой STM32 в режим загрузчика, записывать новую прошивку, проверять её CRC и перезапускать устройство.
Решение особенно полезно для герметичных, труднодоступных и установленных на объекте приборов. Аппаратная ревизия и производственный комплект подготовлены для опытного изготовления. Перед серийным выпуском предусмотрены дополнительный RF-контроль и согласование технологических параметров с производителем плат.
