Описание

Веб-платформа полного цикла для проектирования модульных плавучих причалов и понтонов. Конструкция собирается прямо в браузере на интерактивном 2D-холсте из элементов в каталоге, тут же визуализируется в фотореалистичном 3D на водной поверхности и одним действием превращается в готовый PDF коммерческого предложения с чертежом, спецификацией и расчетом стоимости. Система объединяет CAD-редактор, расчетное ядро комплектации и документооборот в одном рабочем процессе и обслуживает сеть из производителя, дилеров и менеджеров.

Решение

Создана единая платформа, закрывающая весь путь от эскиза до готового документа.

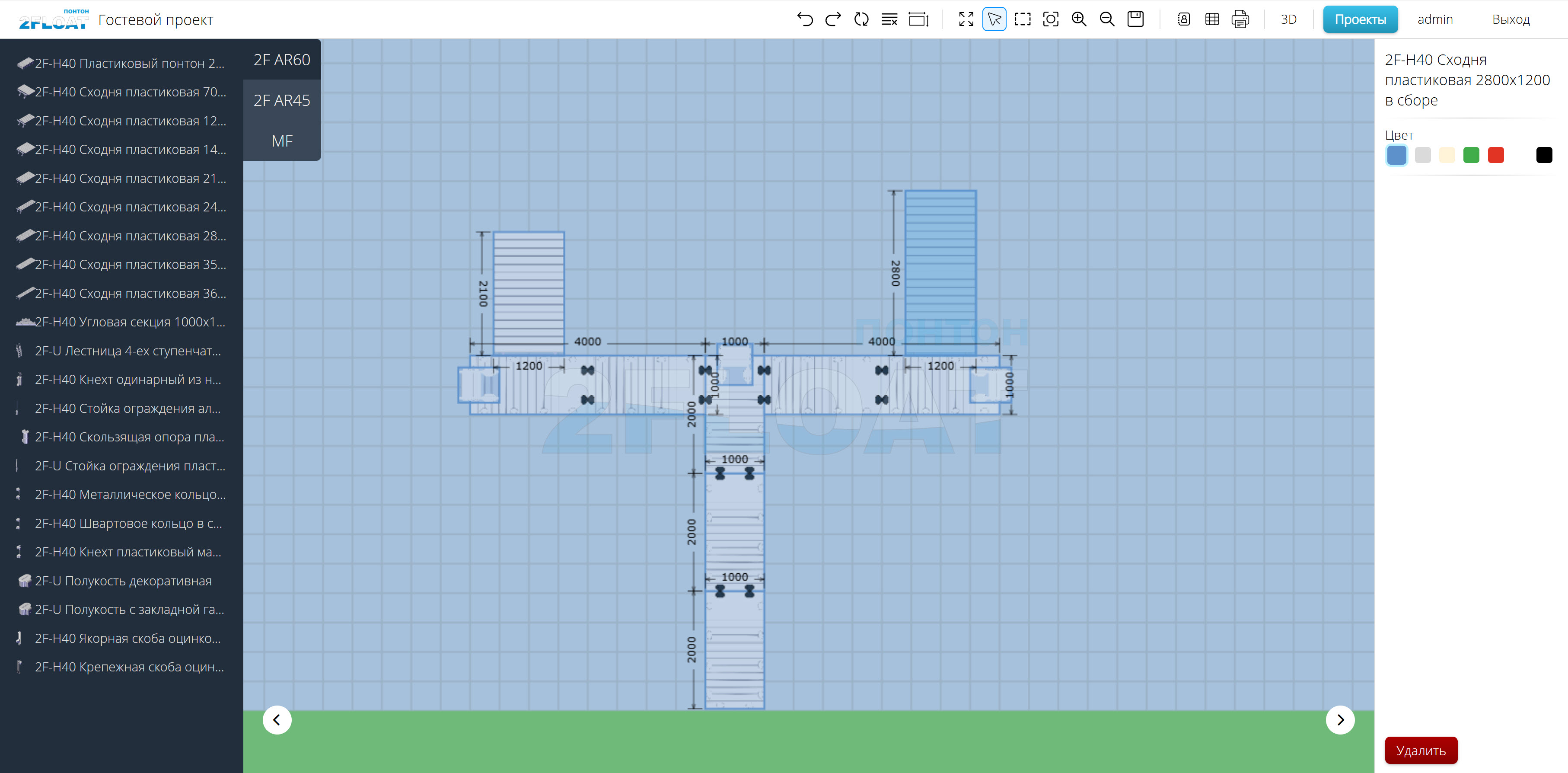

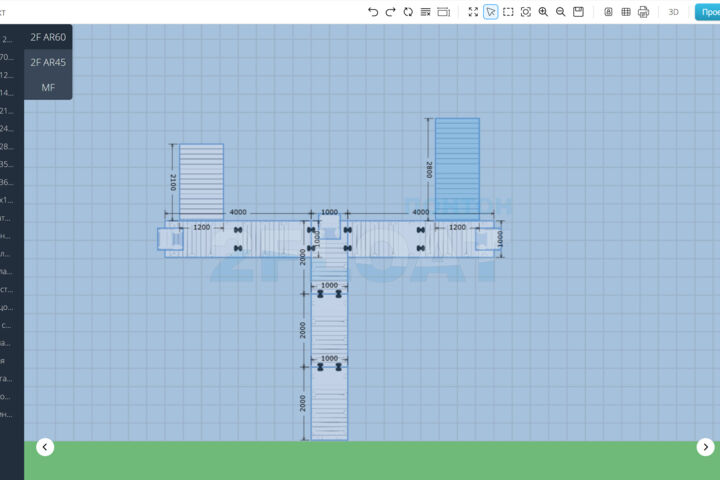

Ядро системы это редактор на HTML5 Canvas, где конструкция собирается перетаскиванием элементов из каталога. Реализована умная стыковка: каждый модуль знает собственные точки соединения, и при сближении секции автоматически примагничиваются, выравниваются и поворачиваются по правилам конкретной серии (2F AR45, 2F AR60, MF). Поддержаны масштабирование и панорамирование, поворот, групповое выделение области, многоуровневая отмена и повтор действий, отображение размеров и печать.
Поверх геометрии работает расчетное ядро. По фактической схеме и правилам стыковки оно само формирует полную спецификацию: считает понтоны, соединительные узлы и штифты отдельно по каждой серии, болты, шайбы и ключи, корректно учитывает сдвоенные секции, угловые элементы, балясины, сходни и лестницы. Готовая схема одним действием превращается в коммерческое предложение: PDF собирается на лету из чертежа с пронумерованными выносками, постраничной спецификации с изображениями, прайса со скидкой и блока контактов. Документ автоматически брендируется под конкретного дилера, подставляя его логотип, телефоны и сайт.
Дополнительно та же конструкция отображается в фотореалистичном 3D на воде с небом, отражениями и реальными моделями элементов, что помогает клиенту оценить результат еще до заказа.

Результат

- Подготовка коммерческого предложения сократилась с нескольких часов ручной работы до считанных секунд: проектирование, расчет комплектации, 3D и выпуск PDF выполняются в одном окне.
- Ошибки в спецификации крепежа сведены к нулю, поскольку комплектация считается по фактической геометрии и правилам стыковки, а не вручную.
- Каталог покрывает свыше 30 типов элементов в трех сериях, и расчетное ядро поддерживает все правила их соединения.
- Брендирование каждого предложения под партнера позволило масштабировать продажи на дилерскую сеть без потери качества документов.
- Встроенная 3D-сцена на воде дала клиенту наглядное представление конструкции до заказа и повысила доверие к предложению.
- Бизнес-данные защищены ежедневным автоматическим бэкапом в облако с ротацией копий.
