Планировочное решение и план монтажа перегородок

Описание

В рамках разработки дизайн-проекта квартиры выполнены чертежи планировочного решения и плана монтажа перегородок, подготовленные для передачи в работу и последующего согласования.

Решение

Что выполнено:
- разработана новая конфигурация помещений с учетом пожеланий заказчика;

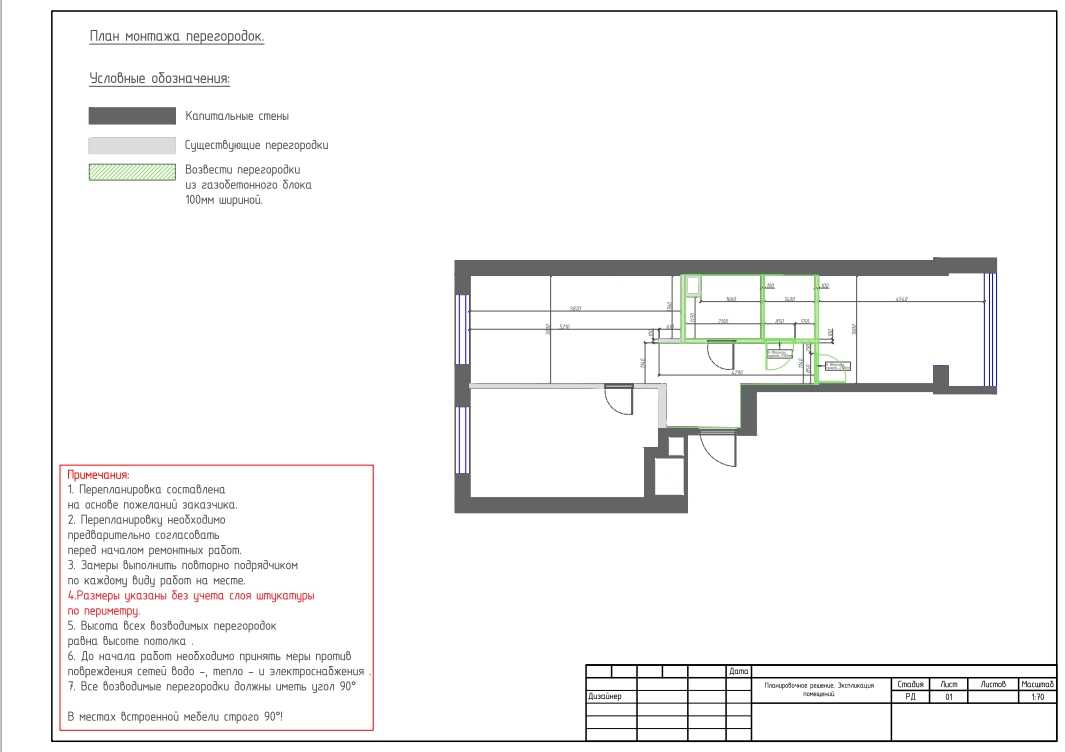

- определены зоны возведения перегородок из газобетонного блока 100 мм;

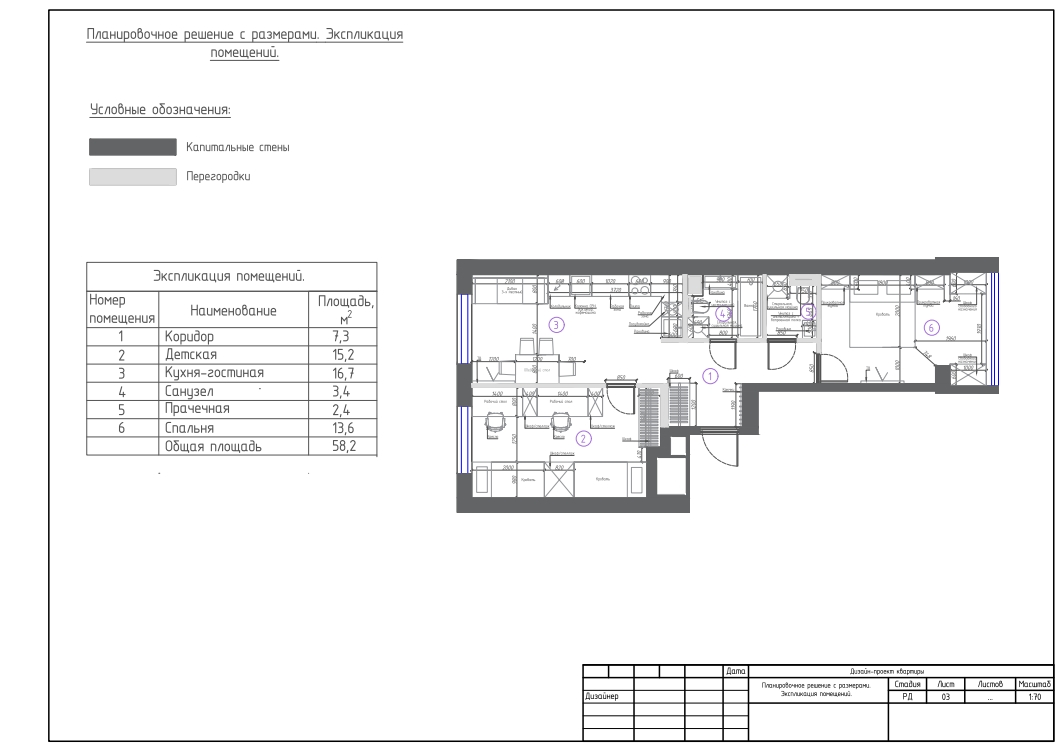

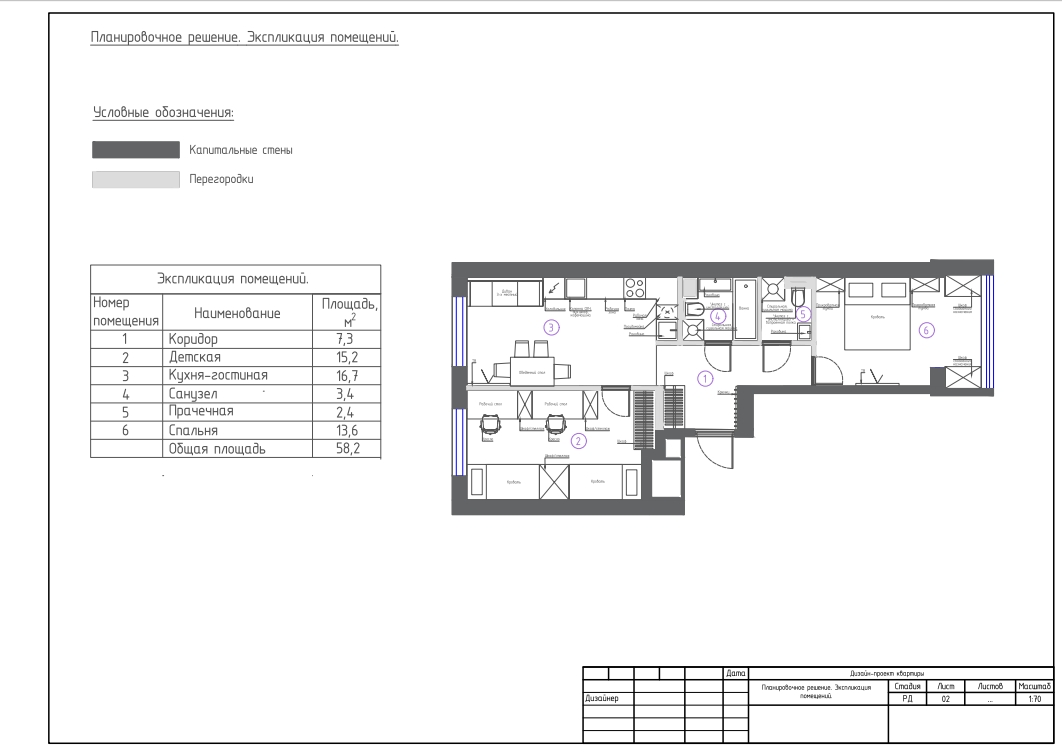

- выполнены планы с размерами и экспликацией помещений (общая площадь — 58,2 м²);
- прописаны технические примечания: контроль геометрии, защита инженерных сетей, необходимость повторных замеров на объекте.

Результат

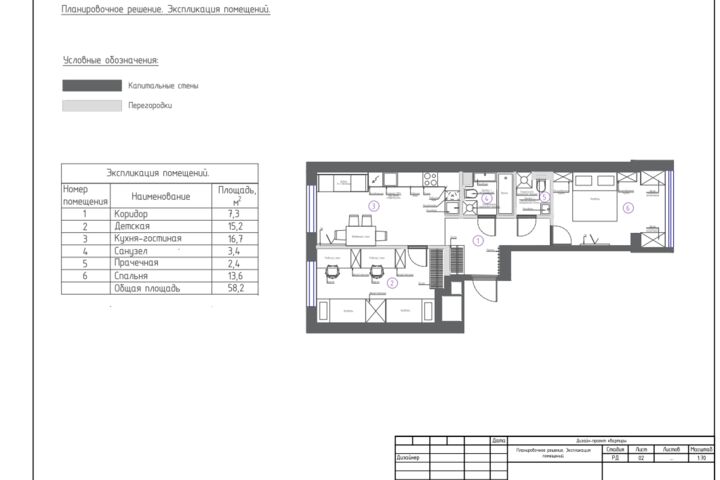

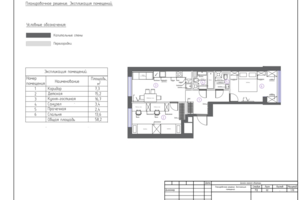

Сформирован комплект чертежей (листы РД 01–03), включающий план монтажа перегородок, планировку с размерами и экспликацию помещений.

Ссылки на примеры реализации

 vk.com/wall-203363800_460

Презентация проекта
