Автоматизация котельной

Описание

Разработка Проектной / Рабочей документации (СПДС, Постановление правительства №87). Требовалось качественно-количественное регулирование.

Решение

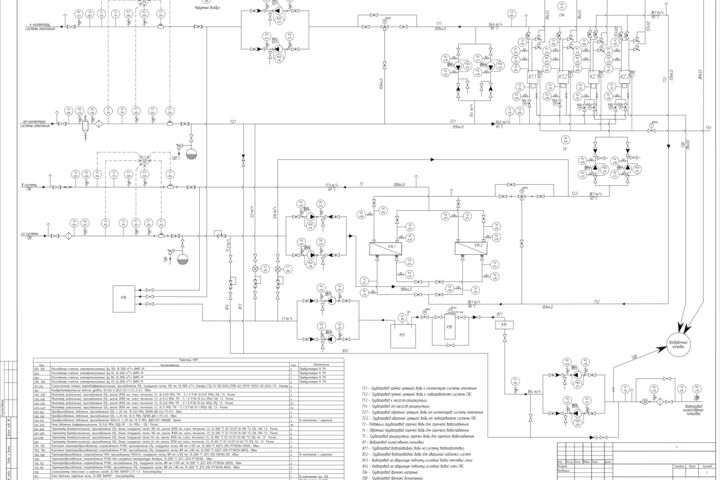

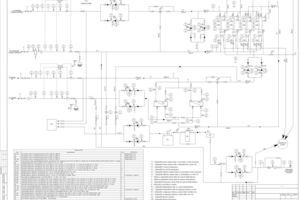

Разработана система автоматического управления технологическим процессом, в качестве логического устройства которой был предусмотрен программируемый логической контроллер. Визуализация технологического процесса осуществляется посредством графической сенсорной панели управления. Требуемый массовый расход теплоносителя обеспечивается контуром автоматического регулирования, в котором возмущающим воздействием является сигнал от тепловычислителя, а управляющим воздействием является сигнал на преобразователь частоты насоса циркуляции теплоносителя. Взаимодействие между элементами контура управления осуществляется посредством цифрового интерфейса.

Результат

Выполнена Рабочая документация согласно ГОСТ 21.408-2013

Презентация проекта
