Проектирование раздела Автоматизации технологических процессов КНС (насосная станция), а также частично ЛОС (локальные очистные сооружения ) на действущем объекте Фос-агро
Выполнил реконструкцию существующей АСУТП, пересобрал несколько щитов автоматизации, заполнил ОЛ на ряд новых шкафы ШУН, ШУЗ, ШК.

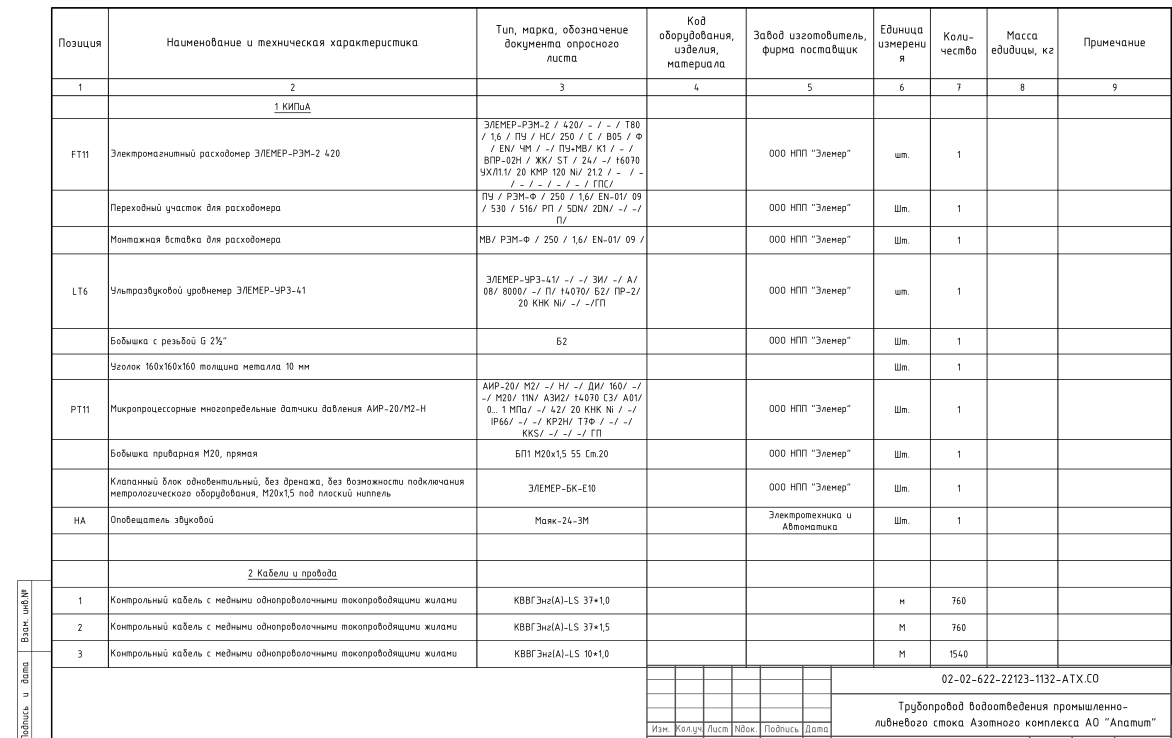

Выполнен подбор КИПиА : расходомер, датчики давления, температуры, уровня.

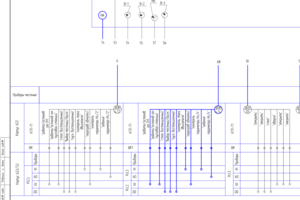

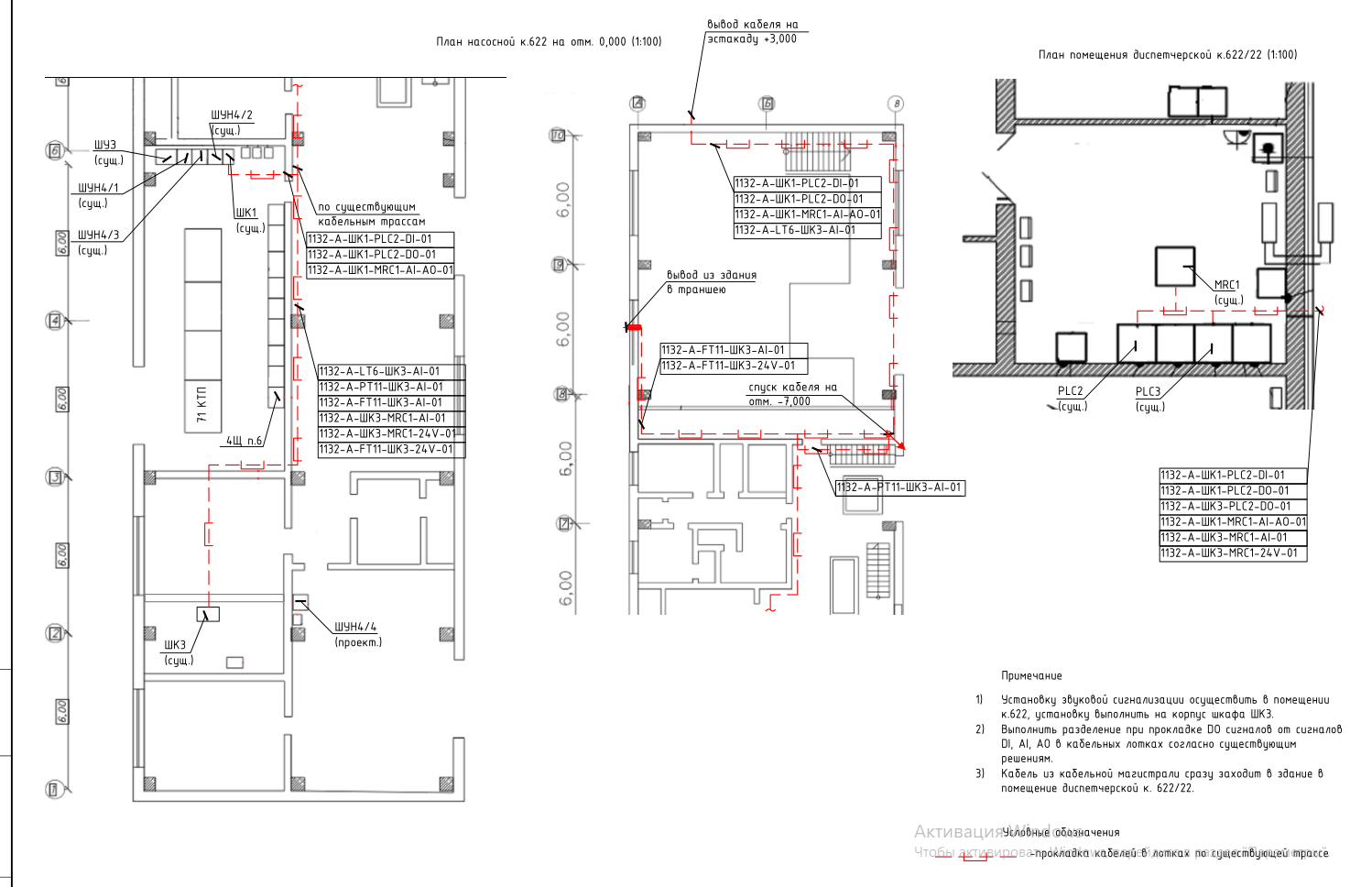

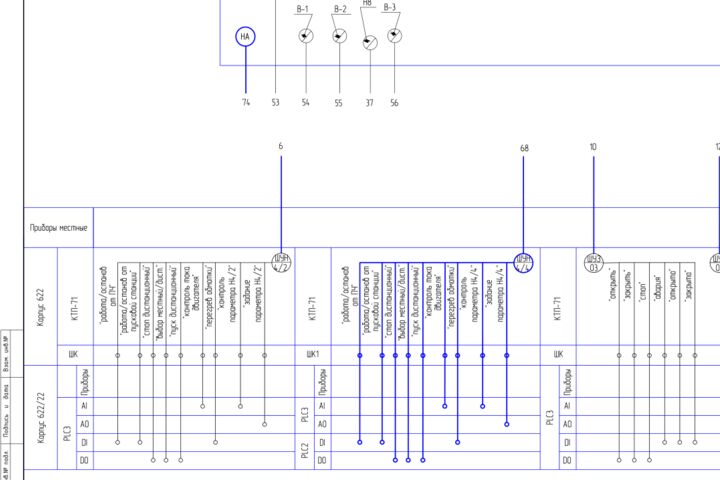

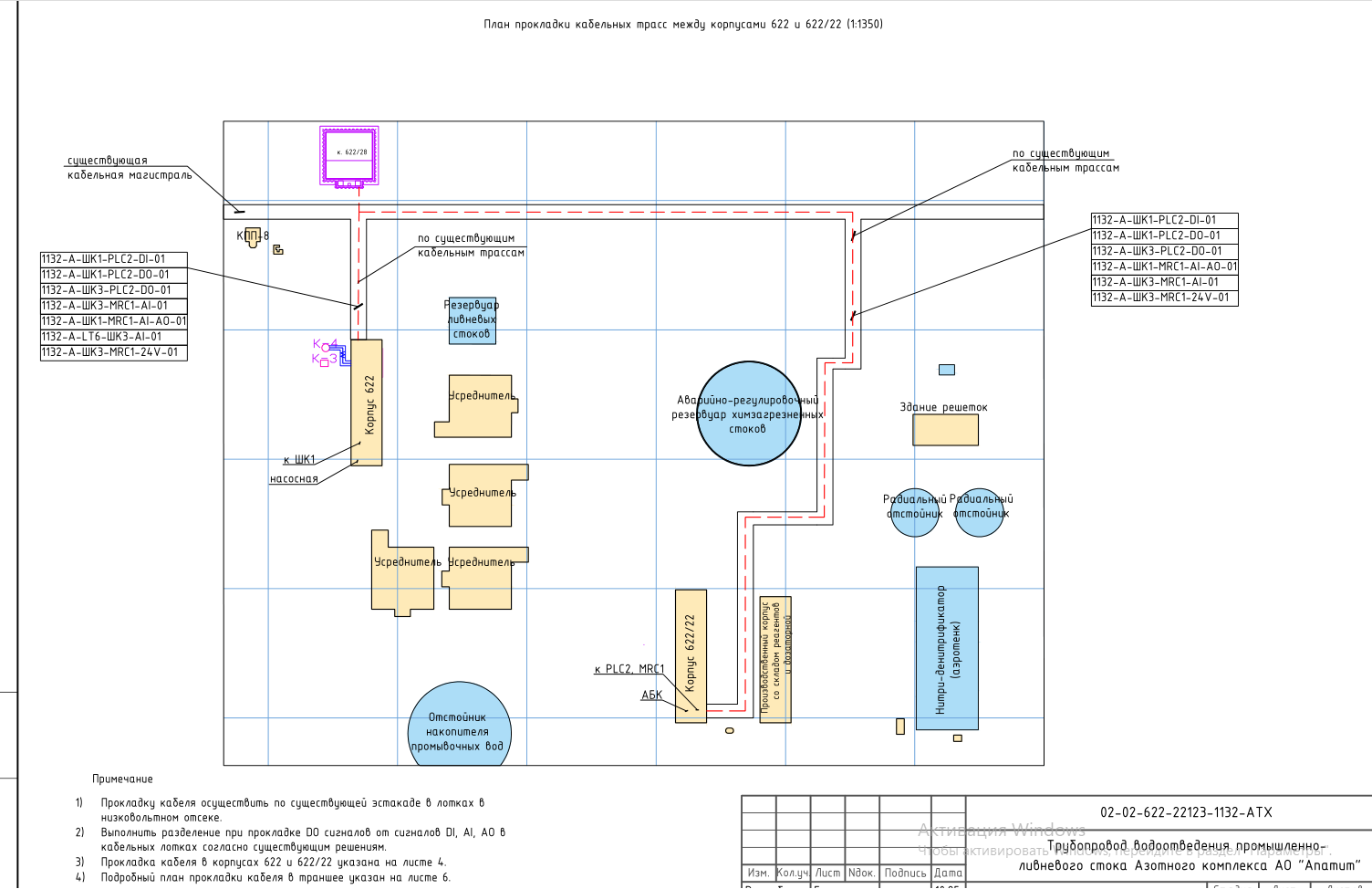

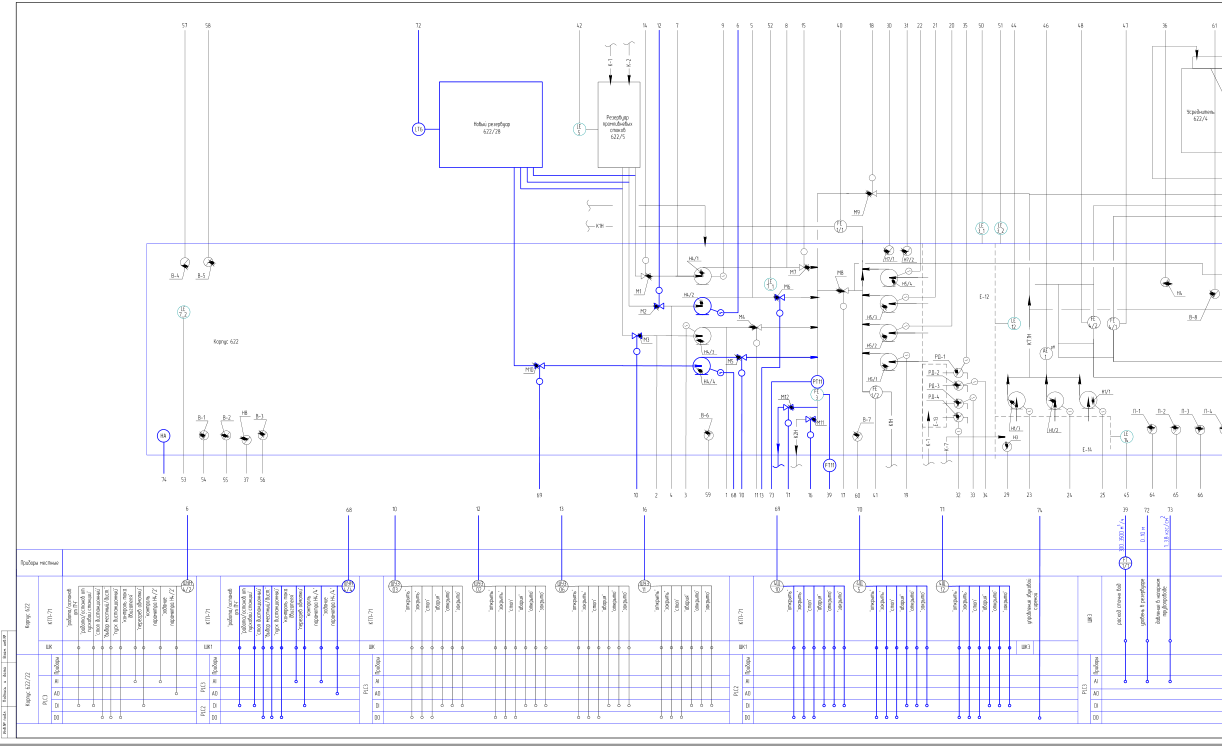

Разработан весь необходимый комплект чертежей по ГОСТ 34.201-2020
АСУТП проработана в Ручном и Автоматическом режим управления. Выбор режима управления
осуществляется пользователем с помощью переключателя на дверце шкафов управления.
В режиме «Ручной» пуск/останов насосов осуществляется с лицевой панели шкафа
ШУН кнопками «Пуск»/«Стоп» соответствующего насоса. Ручной режим является не
основным и служит для временной работы системы. В данном режиме двигатель
запускается с фиксированной частотой вращения. Регулирование и поддержание давления
не производится.
В режиме «Автоматический» - управление насосами осуществляется от сигналов
внешних датчиков (расходомер, датчик давления и уровнемеры). На панели шкафа ШУН
отображается состояние насосов и Задание по уровню. Сигнал об изменении давления в
системе поступает с датчика давления на контроллер и сравнивается с ранее введенным
заданием. Сигнал рассогласования с контроллера поступает на преобразователь частоты
насоса, преобразователь частоты меняет частоту вращения электродвигателя насоса в
соответствии с поступившим сигналом.
Выведены сигналы аварии насосов: короткое замыкание, перегрузка по току, срабатывание
термоконтакта электродвигателя. При возникновении любой из перечисленных причин
насос остановится, загорится индикация «Авария», перекинется контакт
диспетчеризации.
Регулирование уровня жидкости (L6) осуществляется четырьмя электрическими
насосами с частотными регуляторами скорости вращения (ЧРП), работающими в следующих
фиксированных режимах
