Металлокаркас для медиафасада

Используемые навыки 3D моделирование Проектирование объектов Чертежи/Схемы

Описание

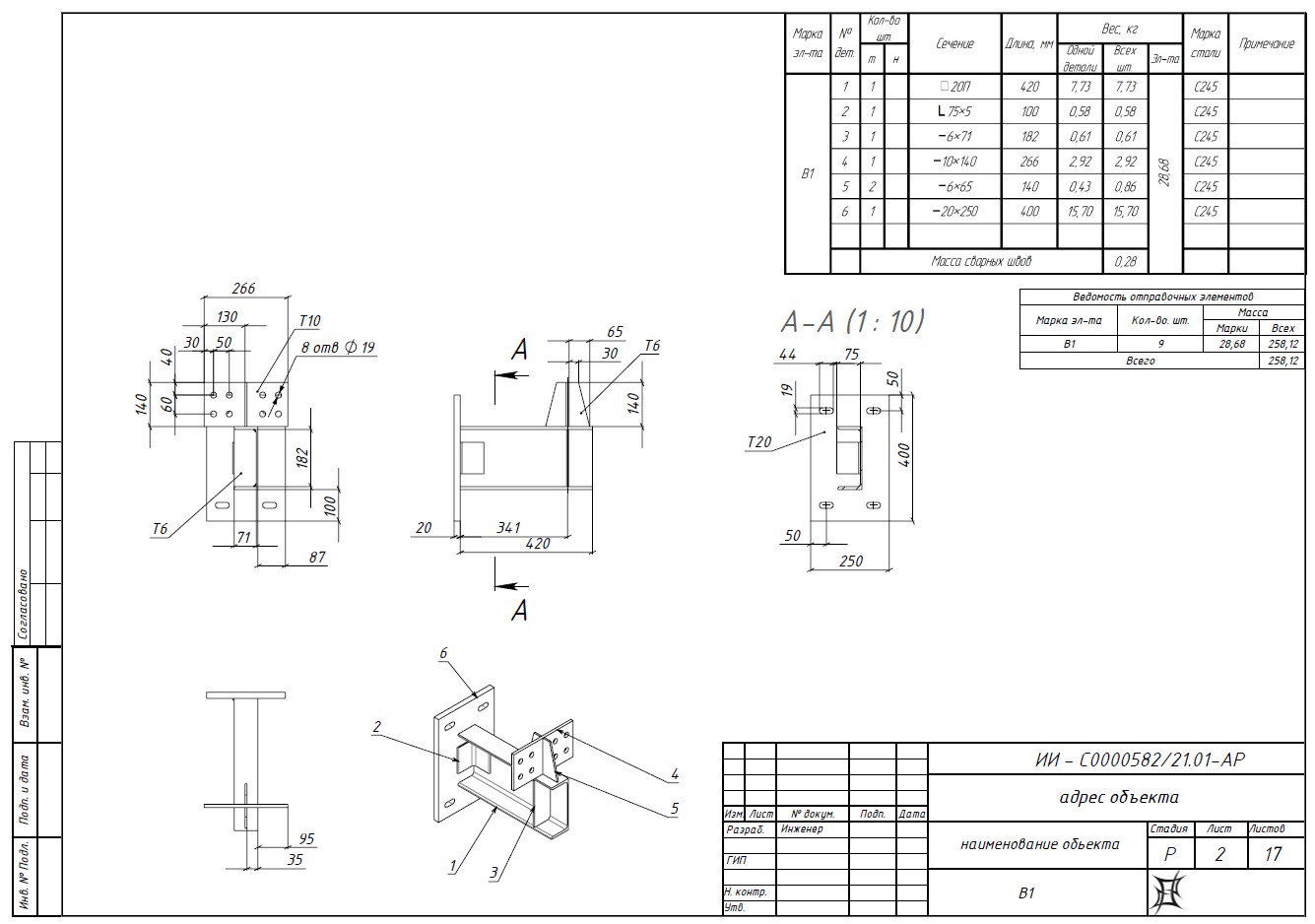

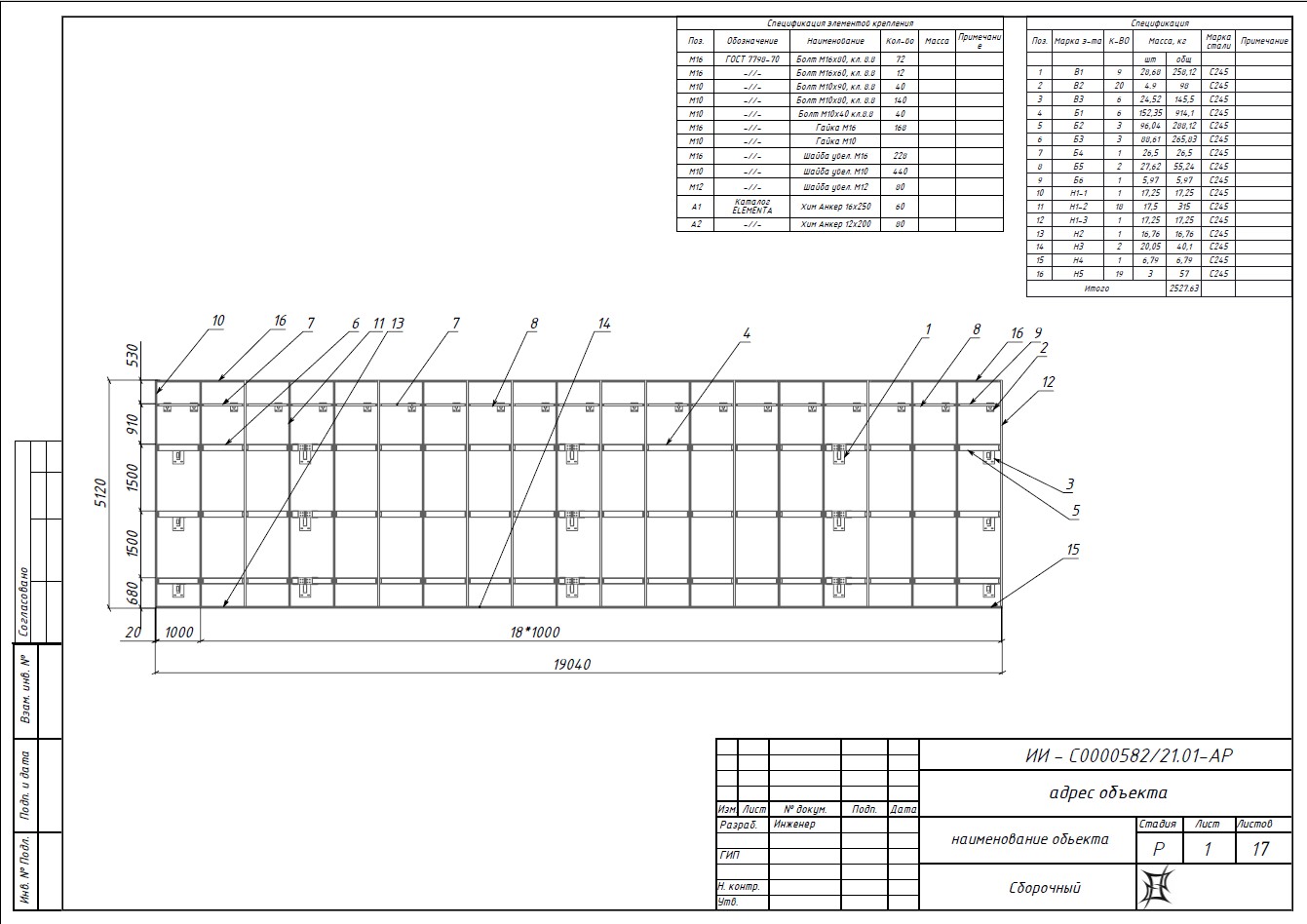

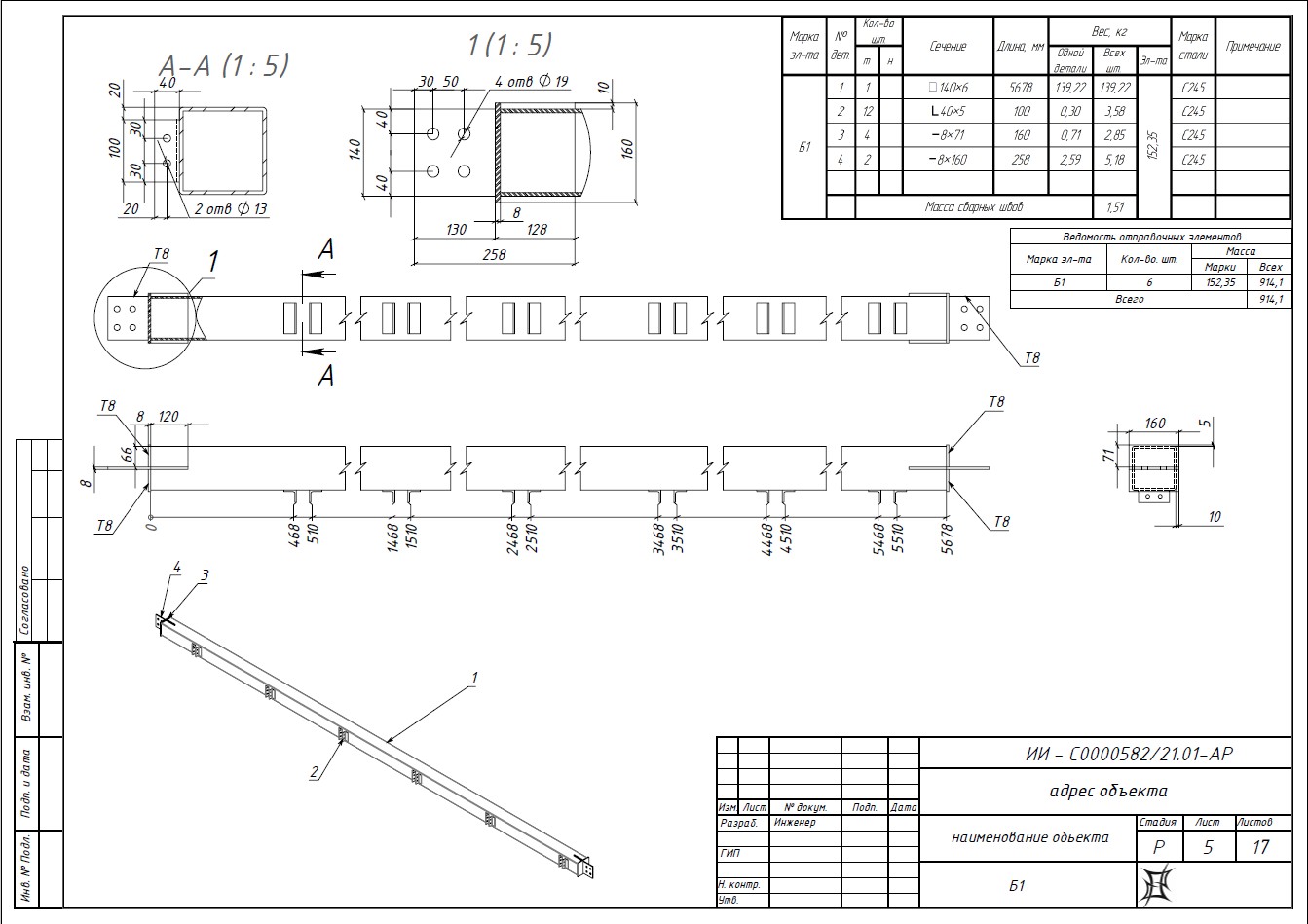

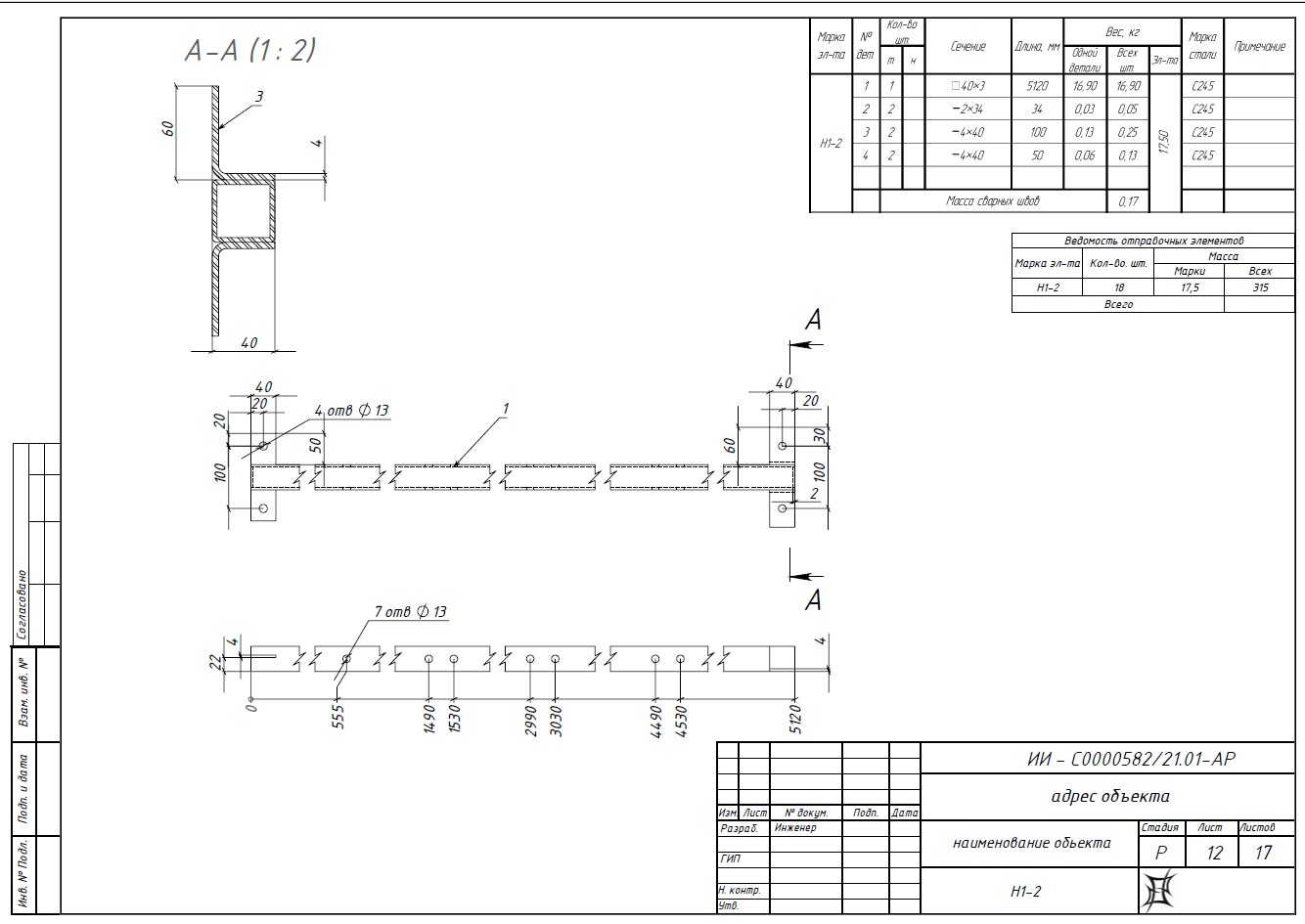

Необходимо было по альбому КМ доработать и собрать альбом КМД для упрощения монтажа, подготовить файлы для станков ЧПУ.

Решение

Для облегчения монтажа необходимо было уйти от жестких узлов с точным расположением отверстий и все узлы переработать так, чтоб у монтажников была возможность устанавливать элементы с погрешностью в несколько сантиметров, что на фасаде длиной 19 метров уже не казалось такой сложной задачей

Результат

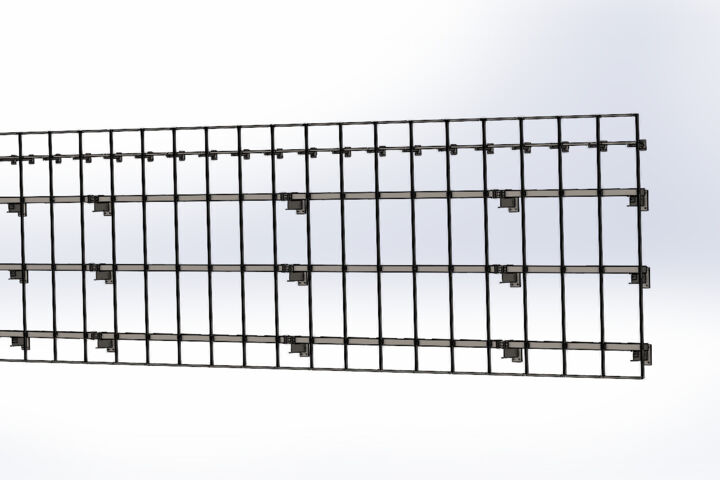

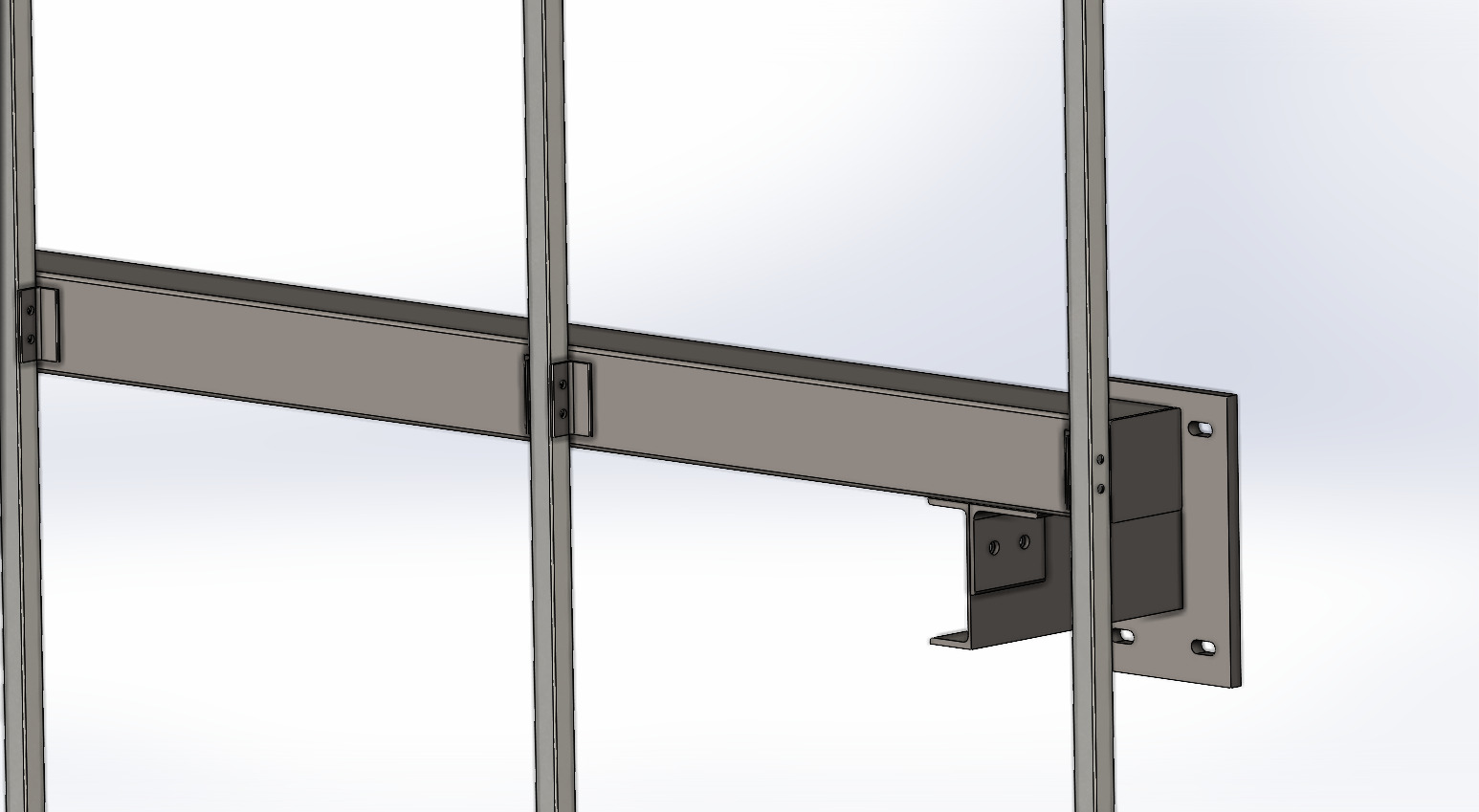

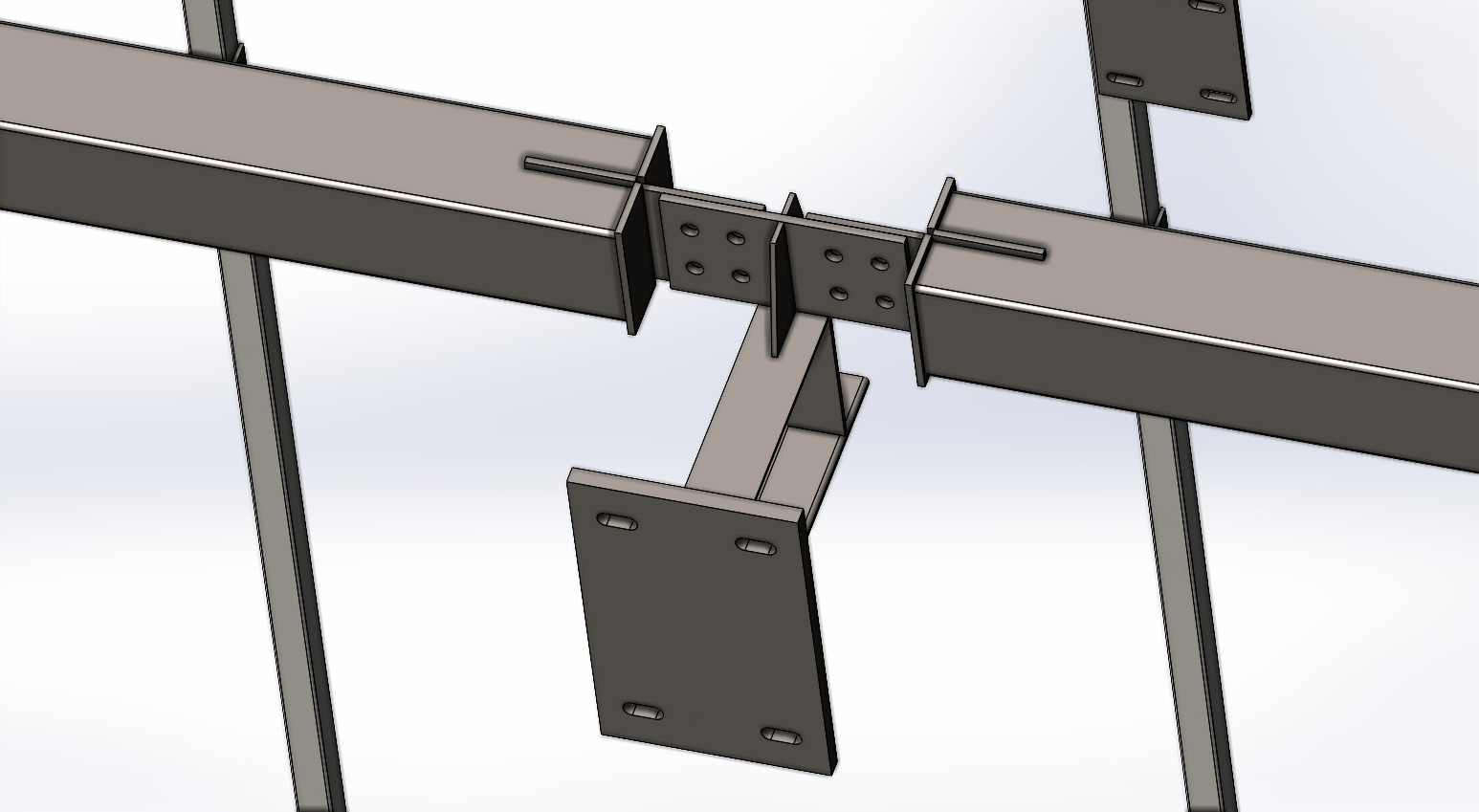

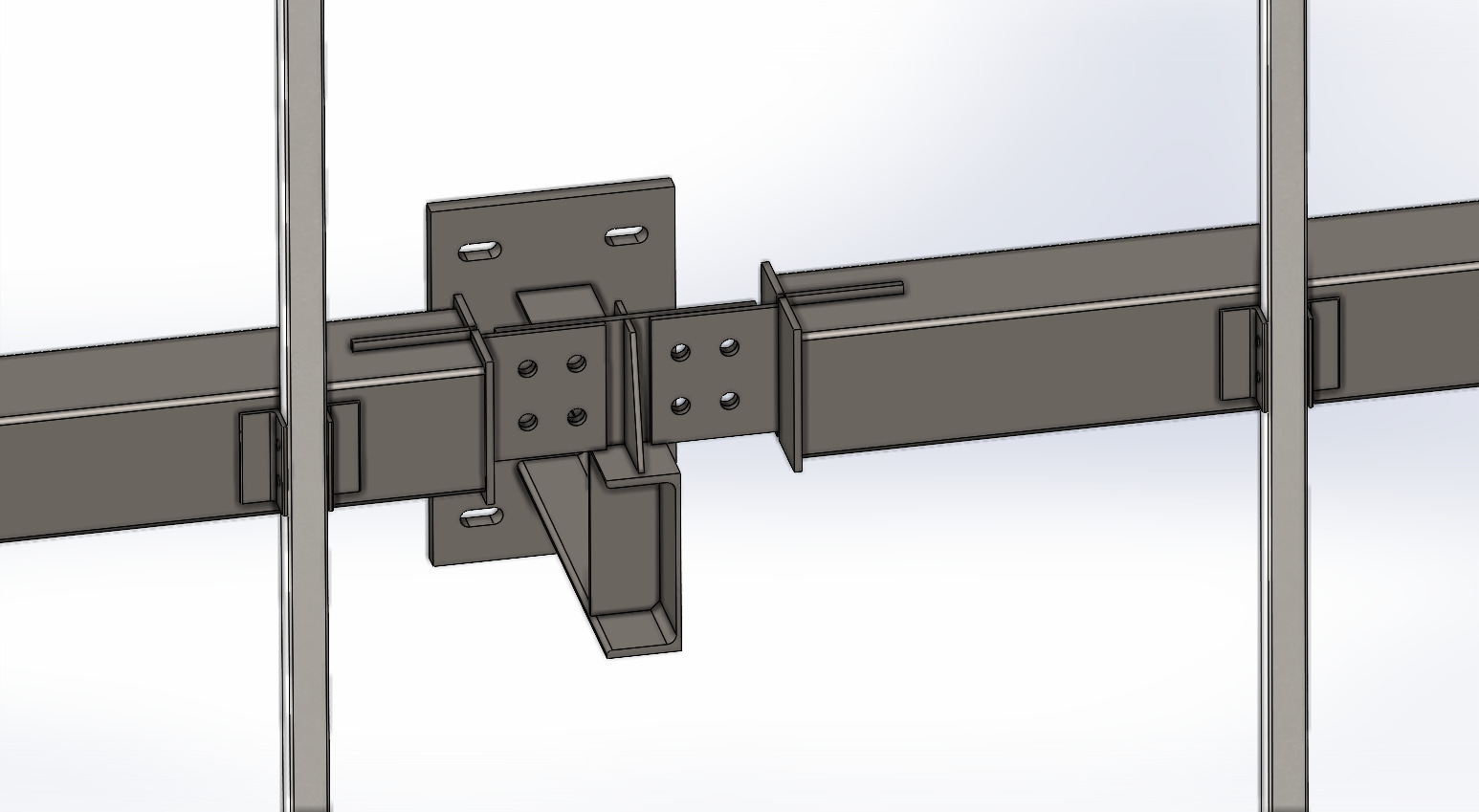

Все получилось идеально и скоро тут появятся фото готового результата. Также вместе с чертежами заказчику была передана 3д модель каркаса, которую он мог повертеть и посмотреть со всех сторон, где и как расположены элементы
