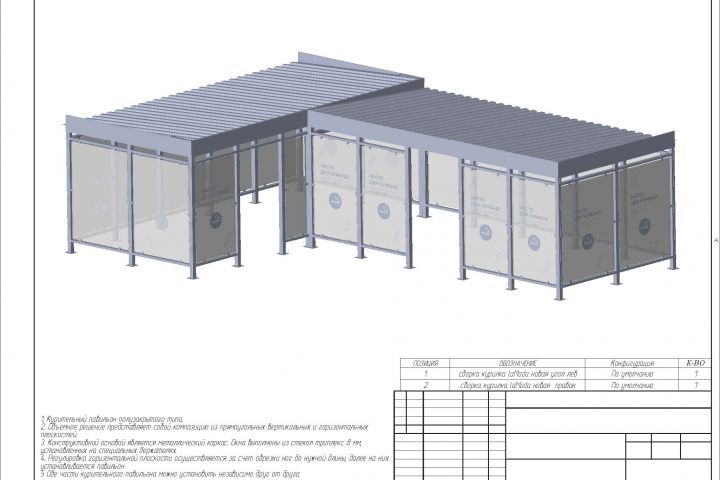

Необходимо было разработать павильон полной заводской готовности из металла. Изделие должно быть покрыто порошковой эмалью, что наложило на проект ограничения, так как узлы нужно было проработать таких габаритов, чтоб они входили в порошковую камеру.
На площадку павильон должен поставляться крупными узлами, монтаж производится на объекте на болтовые соединениях.
Также необходимо было минимизировать транспортные расходы, так как предстояло транспортировать 4 павильона из Ижевска в Москву
Поскольку павильон должен был приехать на площадку в заводской готовности, сразу отказались от использования сварочных работ на объекте, детали проектировались так, чтоб можно было собрать все на болты.

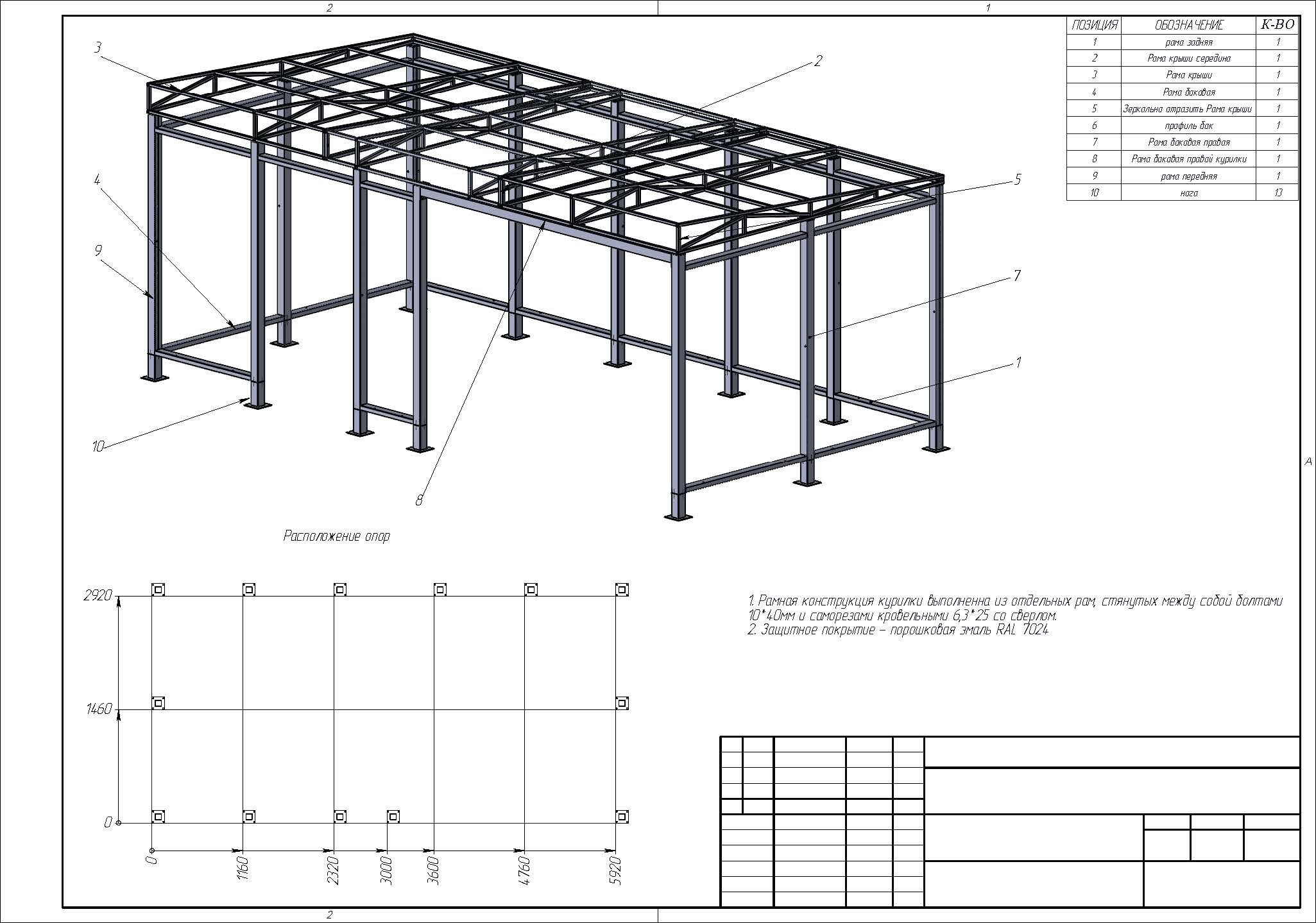

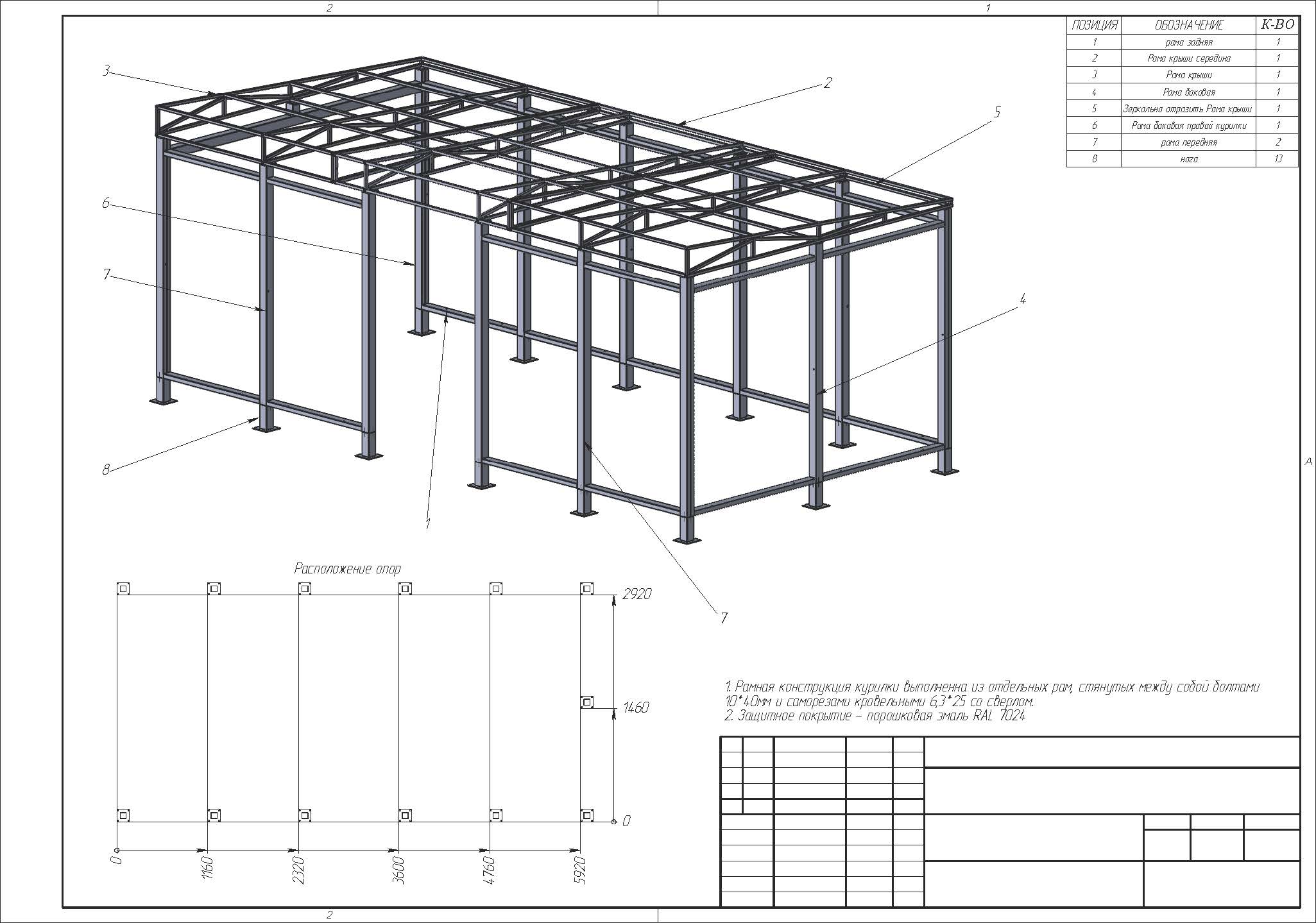

Ограниченные размеры порошковой камеры продиктовали размеры деталей, в итоге пришлось все дробить и продумывать стыковки элементов, чтоб при этом конструкция не потеряла жесткость, также разбивка на элементы позволила сэкономить на транспорте при перевозке.

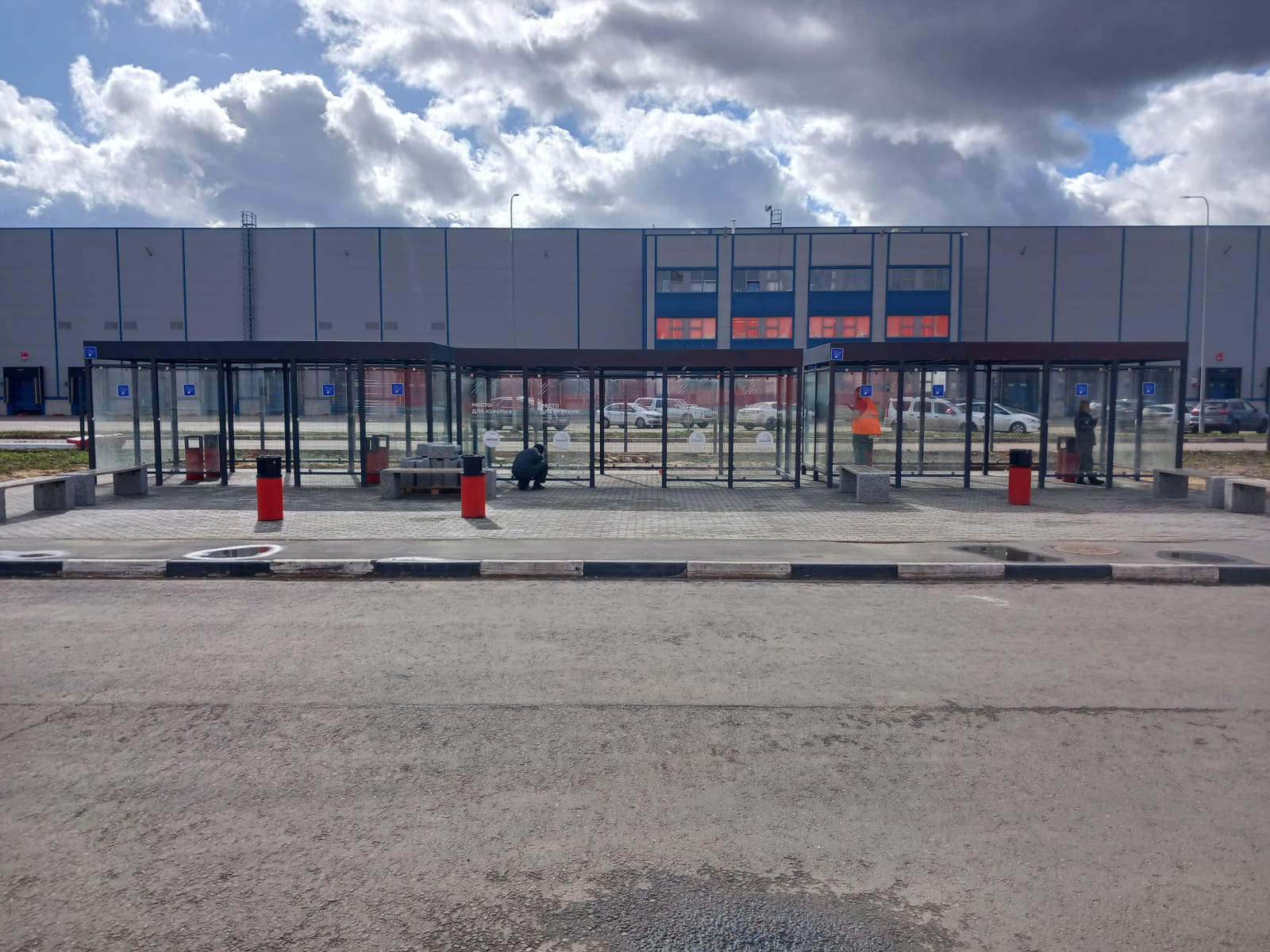

Результат превзошел ожидания, на выходе получилась конструкция, для сборки которой не потребовалась спецтехника, собирали 3 монтажника. В реализации были применены специальные элементы, за счет которых модули насаживались один на другой и болтами уже просто фиксировались. Также был разработан узел выравнивания опорных столбов, чтоб была возможность выровнять павильон в горизонтальной плоскости, не применяя сварки
