ВиК - Вентиляция и Кондиционирование 2025 Autodesk Revit

Описание

Кондиционирование
Для поддержания комфортных условий в помещениях, определенных заказчиком, проектом предусмотрено кондиционирование воздуха при помощи мульти-сплит
фирмы "Haier". Наружные блоки расположены на фасаде здания.
Трубки холодоснабжения прокладываются в штробе стены или в запотолочном простанстве. Трубки холодоснабжения выполнить из медных труб для
кондиционирования .
Дренаж от внутренних блоков проложить в штробе стены или в запотолочном пространстве. Дренаж от внутренних блоков предусмотрен со сбросом на улицу.
Уклон дренажных трасс не менее 0.02. Монтаж систем кондиционирования производить согласно СП 73.13330.2012 "Внутренние санитарно-технические системы" и в
соответствии с технологией и требованиями завода-изготовителя при меняемого оборудования.
Все изменения в проектной документации согласовывать с заказчиком.
Общие указанаия
Данный проект выполнен на основании задания заказчика и архитектурно-строительных чертежей, в соответствии с требованиями следующих нормативных
документов:
• СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха"
• МГСН 3.01-01 "Жилые здания"
• СП 55.13330.2016 "Дома жилые одноквартирные"
• СП 2.13130.2020 "Системы противопожарной защиты"
• СП 131.13330.2020 "Строительная климатология"
Вентиляция
Проектом предусмотрена механическая приточно-вытяжная общеобменная вентиляция помещений индивидуального жилого дома. Воздухообмен в помещениях принят
из учета необходимой кратности и расчетов, в соответствии с действующими нормами и правилами. Приток и вытяжка воздуха осуществляется при помощи
воздухораспределительных щелевых решеток и потолочных диффузоров. Объём приточного воздуха составляет 1287 м³/ч.
Объём вытяжного воздуха составляет 878 м³/ч. Воздуховоды систем вентиляции выполнить из оцинкованного металла. Наружний воздух для подачи в помещение,
очищается в секции фильтра класса F5 и в холодный период года подогревается до +22°С приточно-вытяжной установкой.
Монтаж и испытание системы вентиляции производить в соответствии с указаниями СП 73.13330.2012 "Внутренние санитарно технические системы". Крепление
воздуховодов выполнить по серии 5.904-1.
При пожаре предусматривается центральное отключение системы вентиляции. Размеры всех элементов воздуховодов рассчитываются таким образом, чтобы не были
превышены требуемые уровни шума
согласно СП 51.13330.2011 "Защита от шума и выбрации":
• максимальная скорость воздуха в магистральных вентканалах: 4,5 м/с
• максимальная скорость воздуха в воздухораспределительных устройствах: 2 м/с
• максимальная скорость воздуха на решетках воздухозабора и выброса воздуха: 3,0 м/с
• максимальная скорость воздуха в распределительных воздуховодах: 2-5 м/с
Крепление элементов воздуховодов систем вентиляции к строительным конструкциям предусматривается при помощи анкерного крепежа, шпилек, перфоленты,
болтов и гаек. Фиксация элементов воздуховодов систем вентиляции между собой предусматривается при помощи нипельного и фланцевого соединений.
Организация монтажа:
При производстве монтажных работ необходимо соблюдать все требования по технике безопасности (СНиП 12-03-2001 "Безопасность труда в строительстве") и по
технике пожарной безопасности (ППРФ №390 "Правила противопожарного режима в Российской Федерации"); Монтаж оборудования вести в соответствии с
проектными решениями, в случае необходимости допускается корректировка по месту, после согласования с инженером-проектировщиком; Монтаж, установку и
наладку оборудования необходимо выполнить в соответствии с заводской технической документацией..

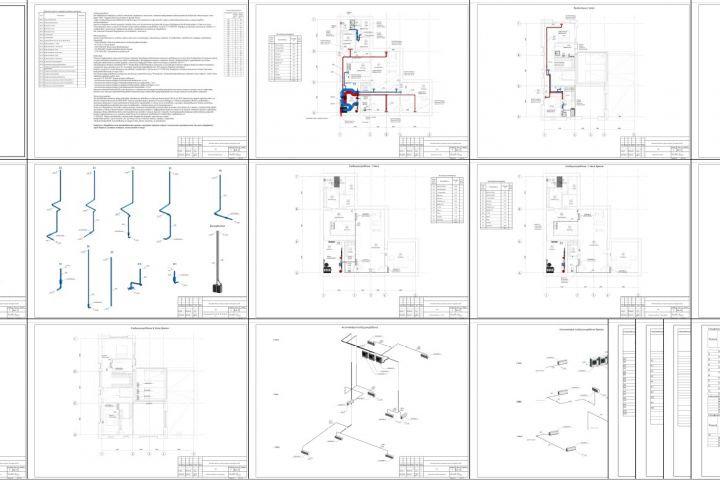

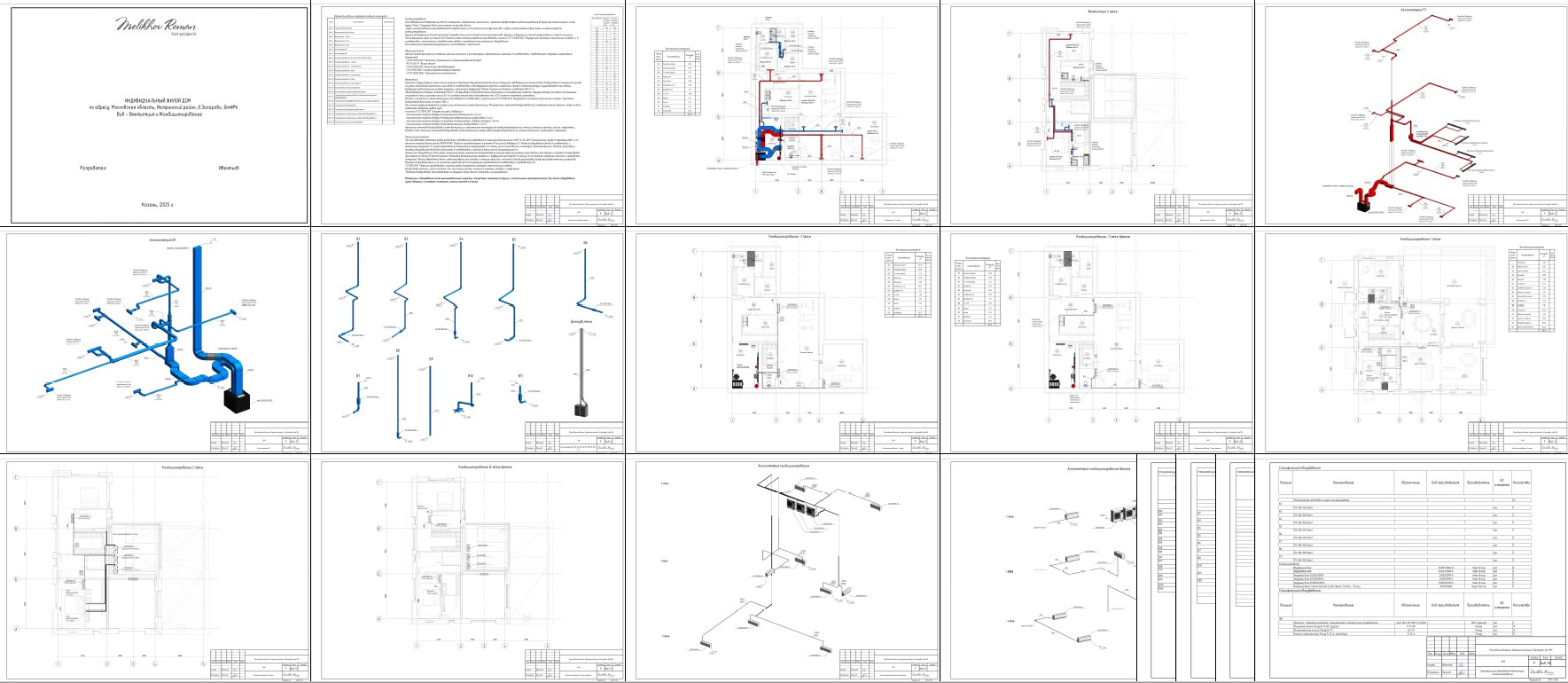

Презентация проекта
