Задача: Спроектировать воздуховод для системы обдува 3D-принтера в условиях жестких пространственных ограничений.
Ключевые сложности: минимальное расстояние между термоблоком и соплом, а также неудачное штатное расположение вентилятора, не оставлявшее места для эффективного канала.

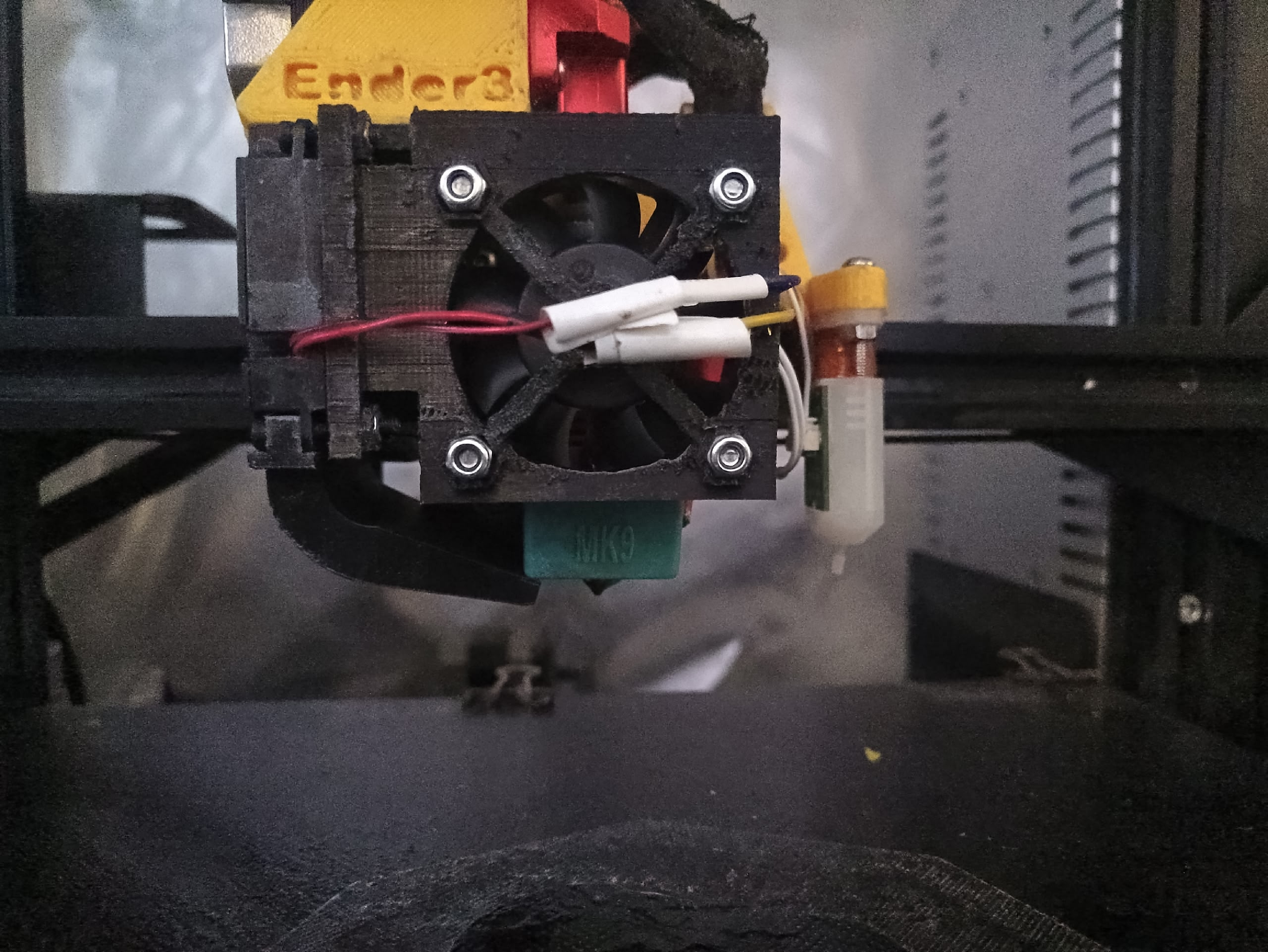

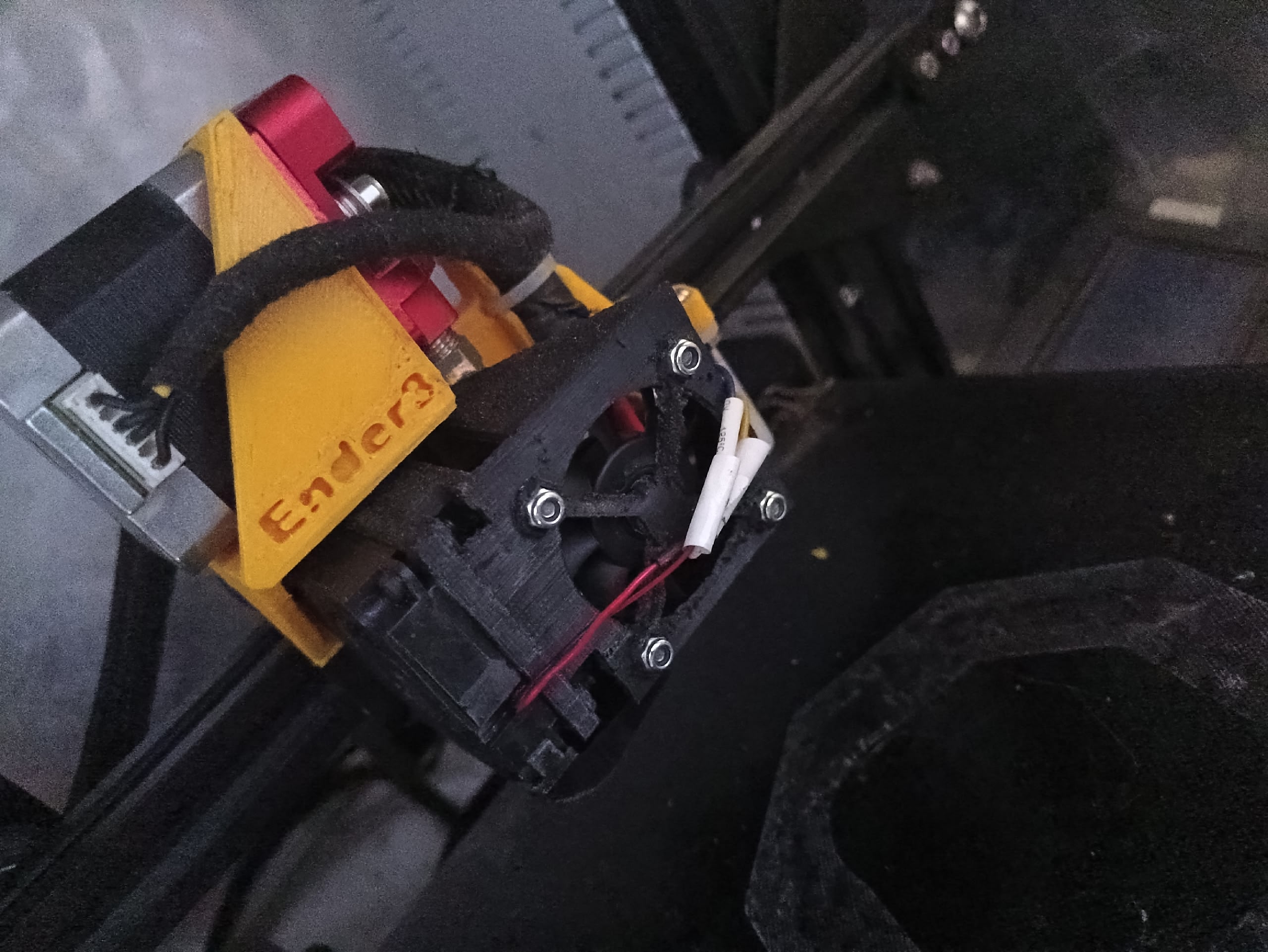

1) Анализ и перепроектирование: После анализа аэродинамических потерь в первоначальной концепции я принял решение полностью перепроектировать крепление вентиляторов. Это позволило устранить критические зоны — резкие повороты и сужения потока.
2) Комплексное моделирование: Я спроектировал новое крепление в Autodesk Inventor, заложив в него оптимальный монтажный объем для воздуховода и обеспечив технологический доступ к крепежным элементам. Конструкция была проверена в симуляциях:

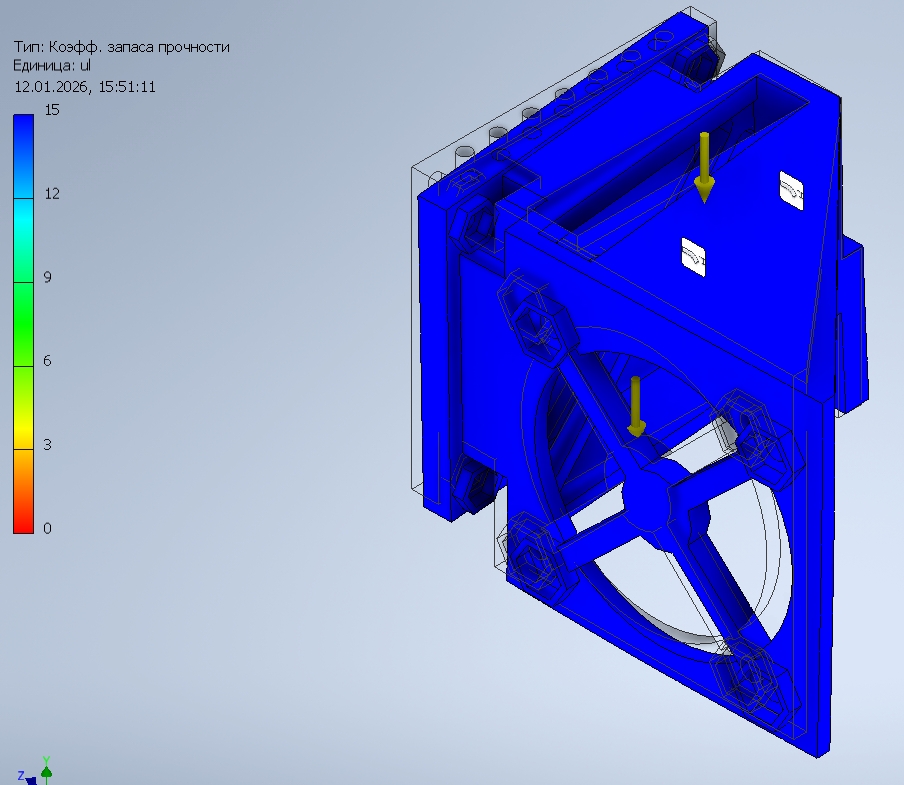

- Прочностной анализ.

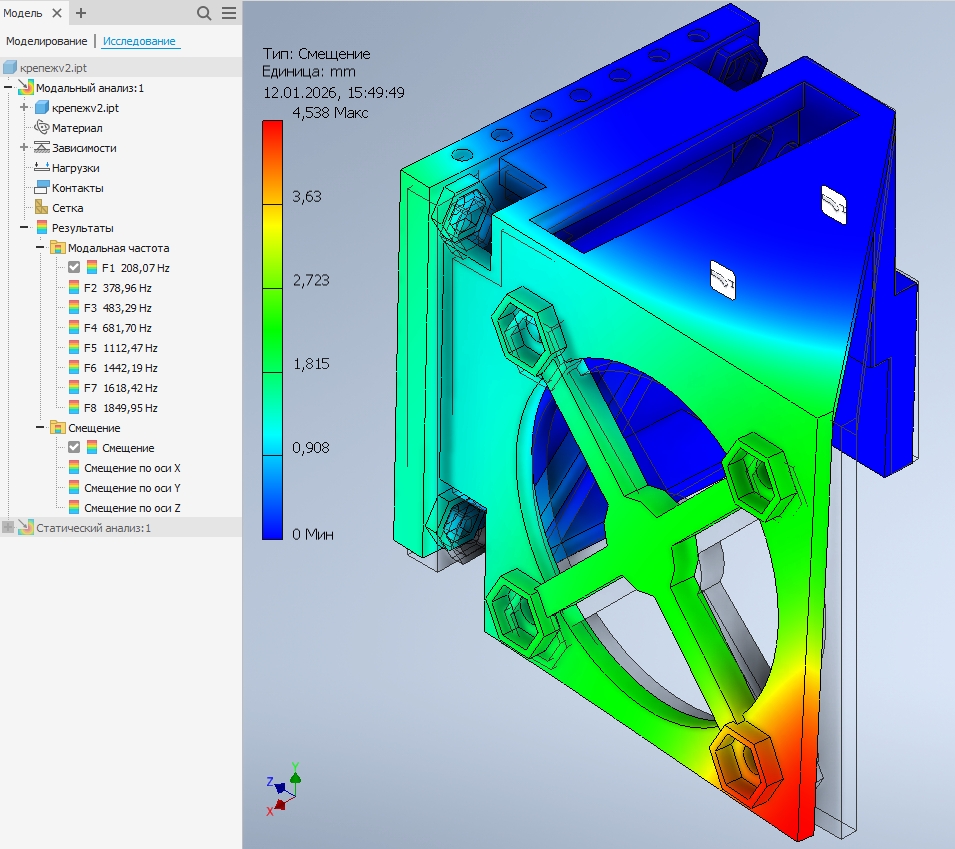

- Расчет резонансных частот для исключения совпадения с рабочими частотами вентиляторов.

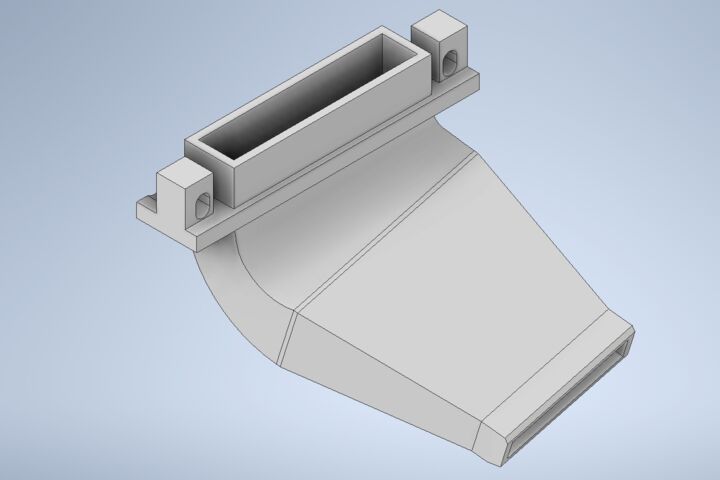

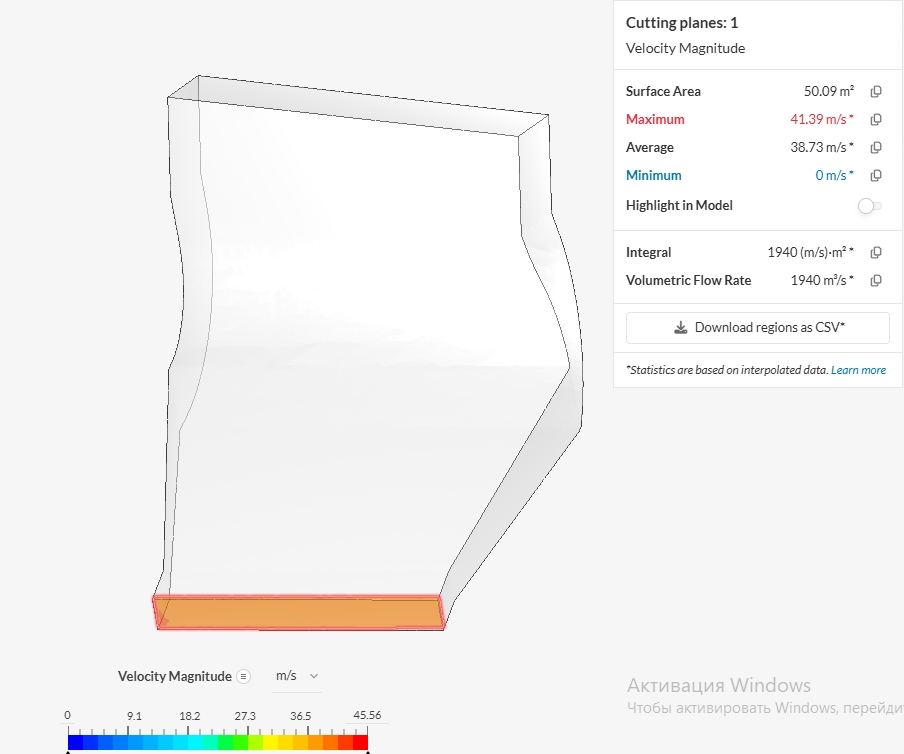

3) Итеративная разработка: После печати и механических испытаний крепления я смоделировал финальный воздуховод и провел серию аэродинамических симуляций для оптимизации его геометрии.
Разработанное решение не только решило исходную задачу, но и принесло дополнительные преимущества:

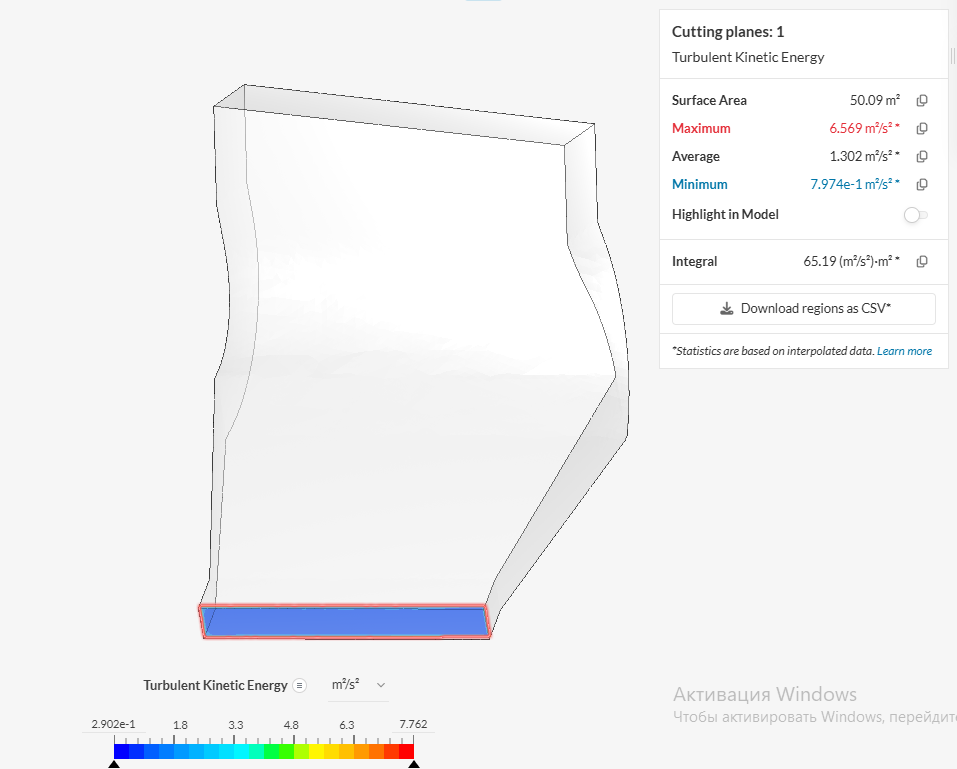

- Эффективный обдув: Воздуховод обеспечивает оптимальную скорость потока с минимальными потерями давления и турбулентностью, не задевая модель.
- Повышенная надежность: Новая конструкция способствовала снижению температуры на термобарьере, повысив общую надежность системы экструзии.
- Технологичность: Конструкция спроектирована для 3D-печати и требует минимальной постобработки.
