План схема расположения оборудования

Описание

Создала проект для визуализации планировок здания с расстановкой оборудования в ArchiCAD. Работа включала:

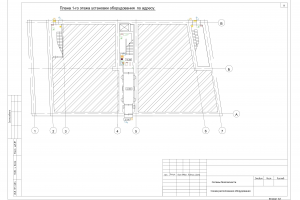

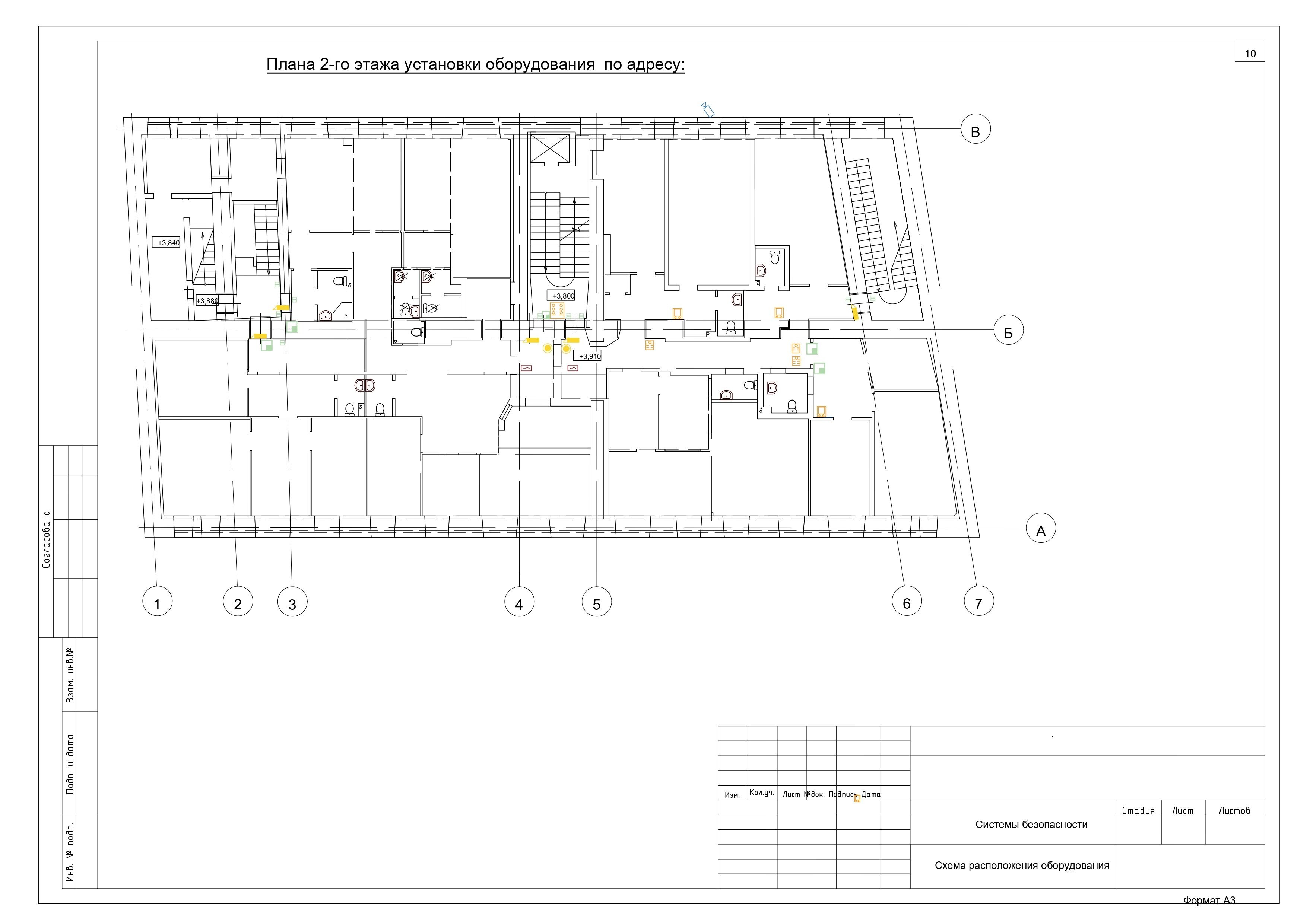

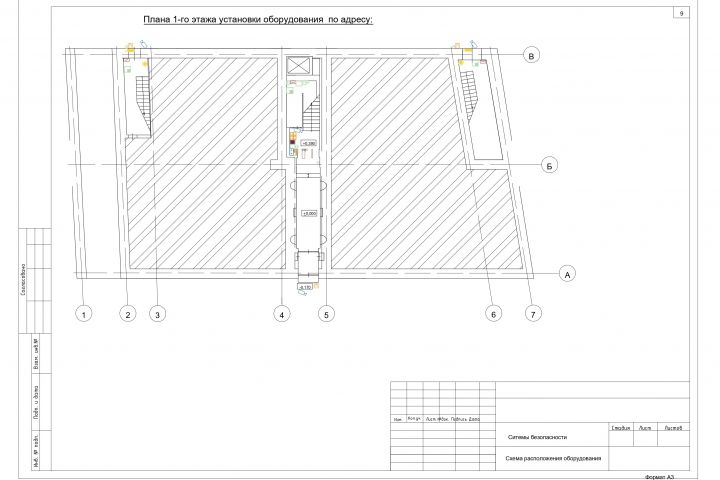

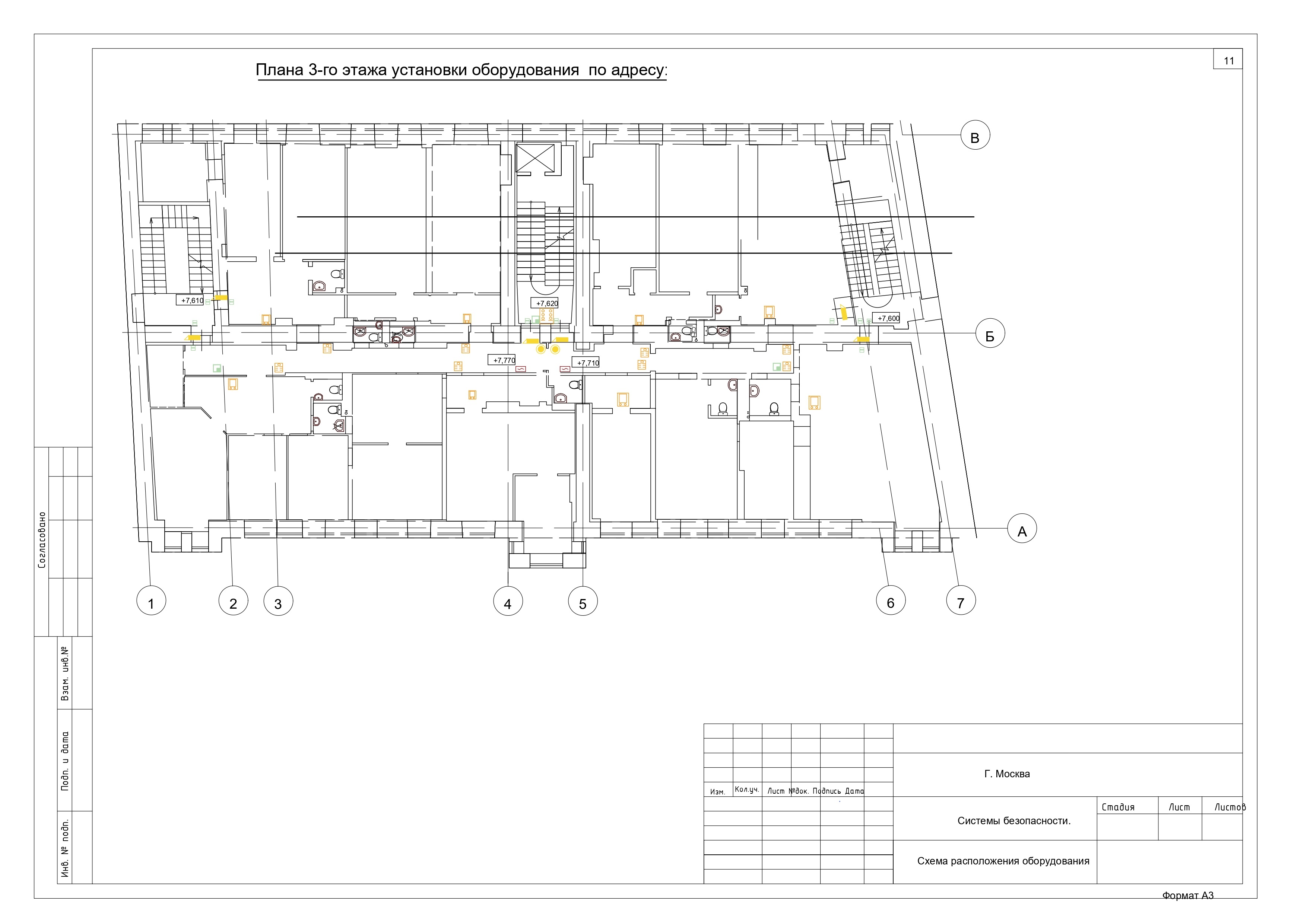

Отрисовку планировок всех 4 этажей в упрощенной, наглядной форме;

Схематическое отображение расположения оборудования по этажам;

Подготовку материалов для презентации и внутренних нужд компании.

Решение

Четкие, удобные для восприятия схемы планировок и оборудования;

Материалы готовы к использованию для презентаций и внутренних инструкций.

Результат

Четкие, удобные для восприятия схемы планировок и оборудования;

Материалы готовы к использованию для презентаций и внутренних инструкций.

Презентация проекта
