Резак для гильотины по металлу для резки профильного настила

Описание

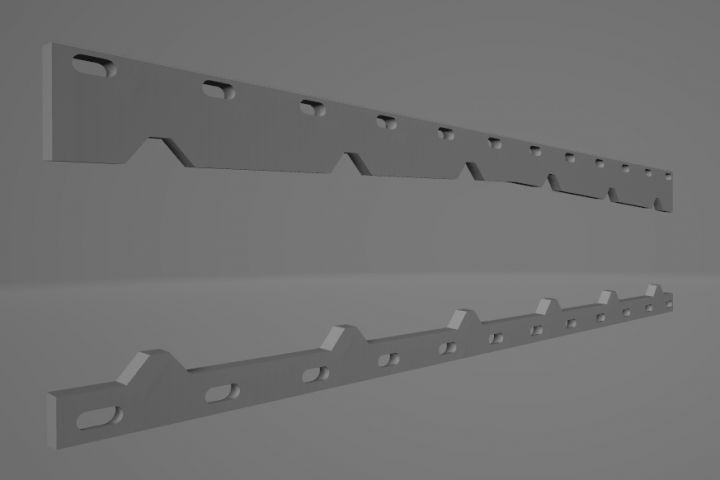

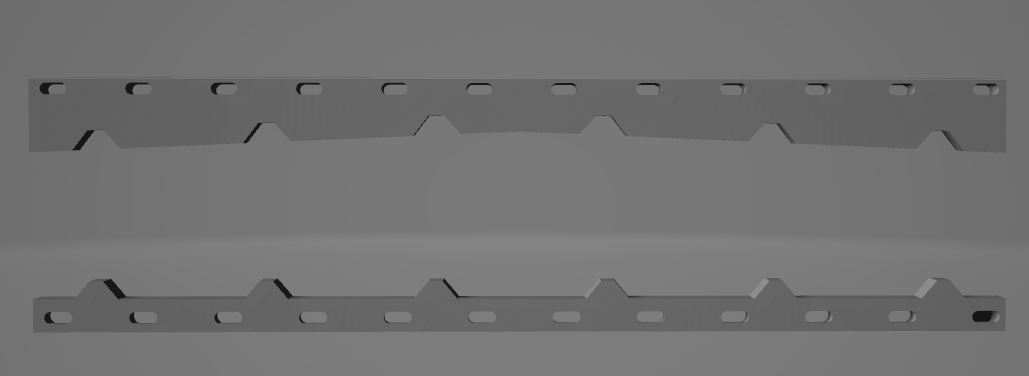

Задача: снять чертежи с реальной детали которую привёз заказчик, воссоздать её в 3D пакете, и создать чертежи в электронном формате. Визуализация не требовалась.

Решение

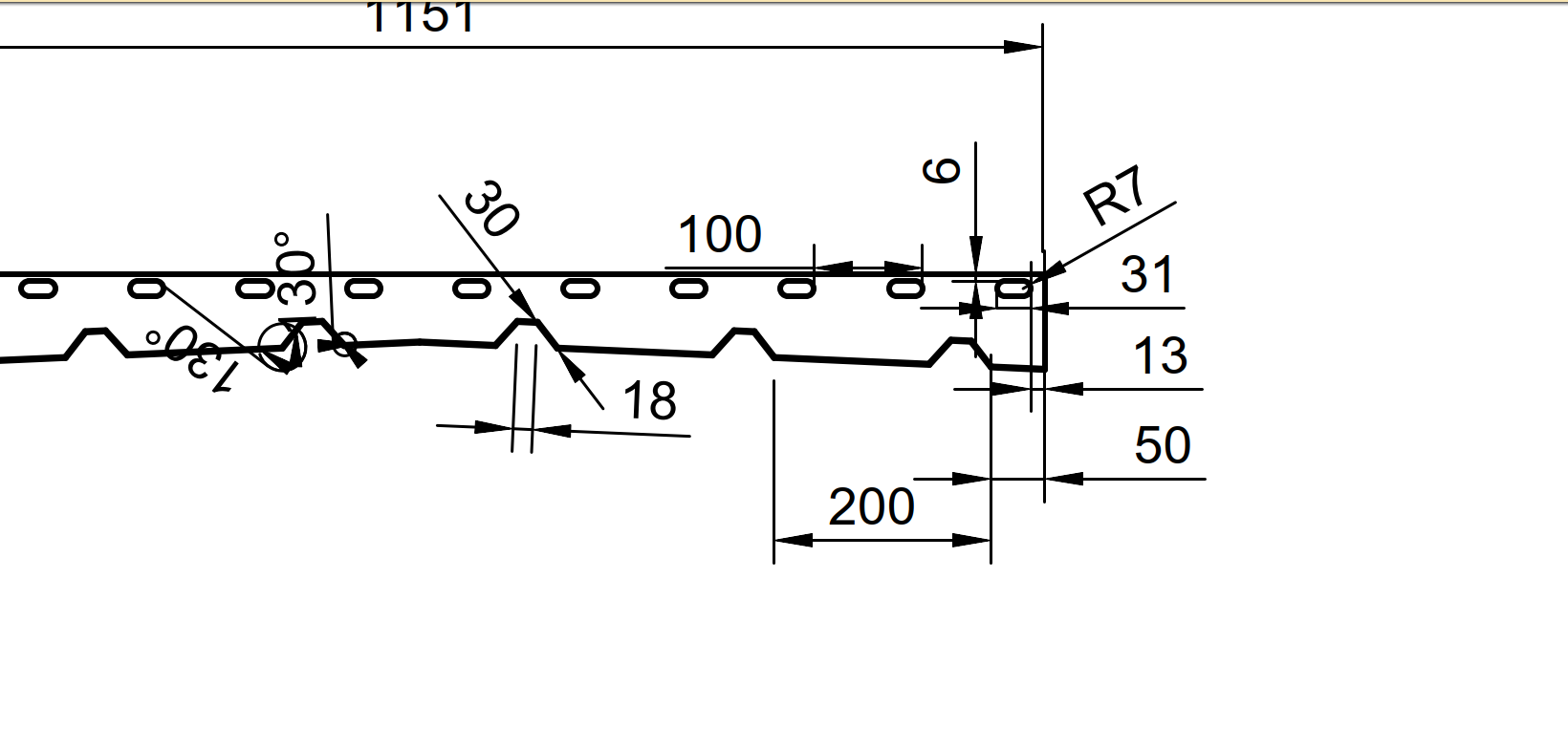

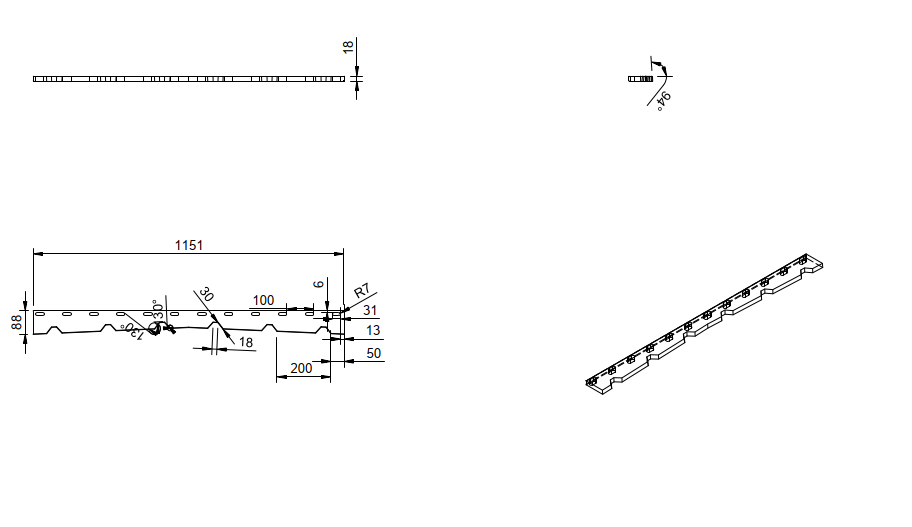

Снял мерки со всей детали, создал в Каде и переслал заказчику все необходимые данные.

Результат

Результат полностью удовлетворил клиента и китайские изготовители полностью поняли чертежи. С ними весьма трудно работать и придти к общему пониманию в рабочем процессе.

Презентация проекта
