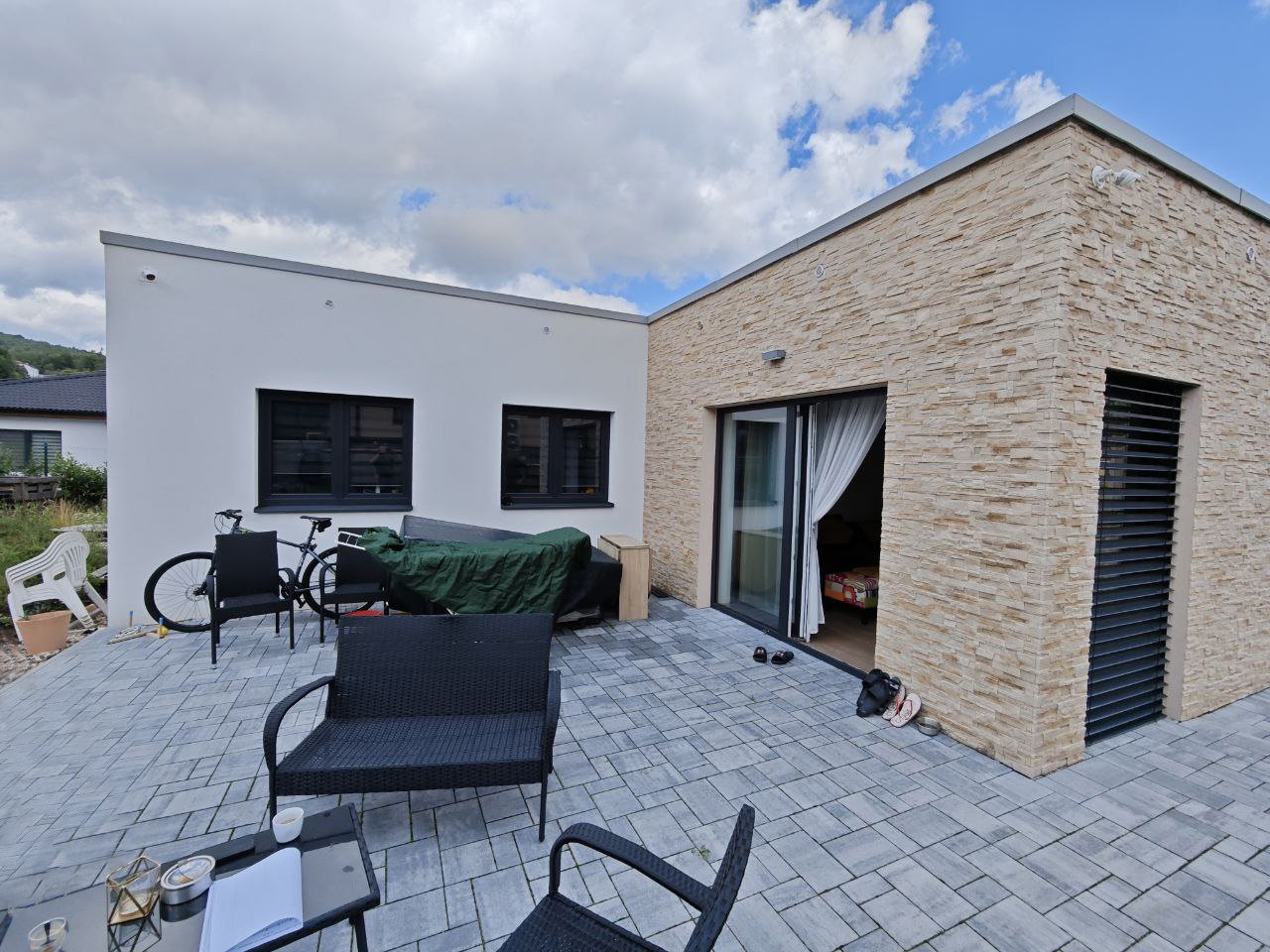

Представьте себе ситуацию: у Заказчика на объекте остается качественный, массивный металл — мощный двутавр, стальной профиль и листы металла. Для обывателя это просто остатки стройматериала - можно не дорого сдать на металл. Для нашего клиента — это фундамент для будущего пространства отдыха на заднем дворе.

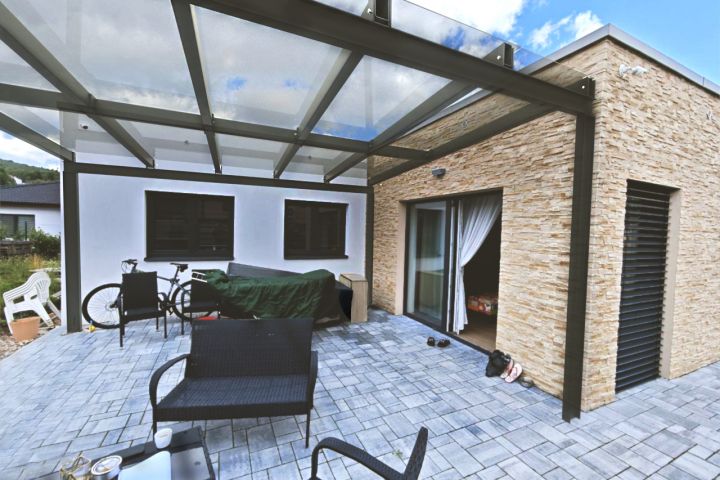

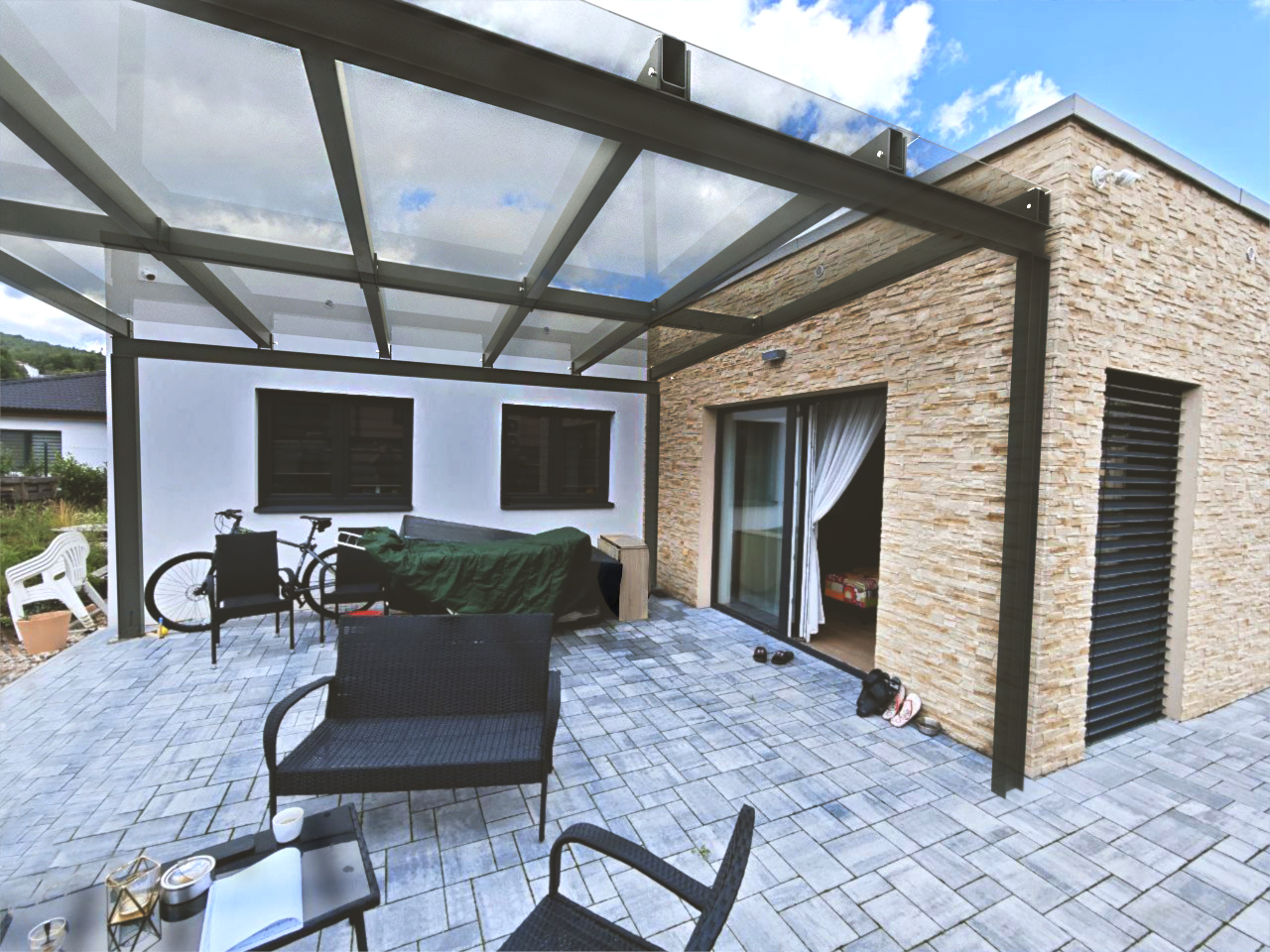

Цель была предельно амбициозной: не просто «сварить навес», а спроектировать стильную, современную остекленную беседку, используя имеющийся ресурс. Основной акцент ставился на ювелирную точность сборки. Все соединительные элементы — фланцы, проставки и сложные скобы — должны были изготавливаться методом высокоточной лазерной резки.
Такой каприза у Заказчика: объединить грубую силу конструкционной стали с легкостью стекла и безупречностью машиностроительного проектирования.

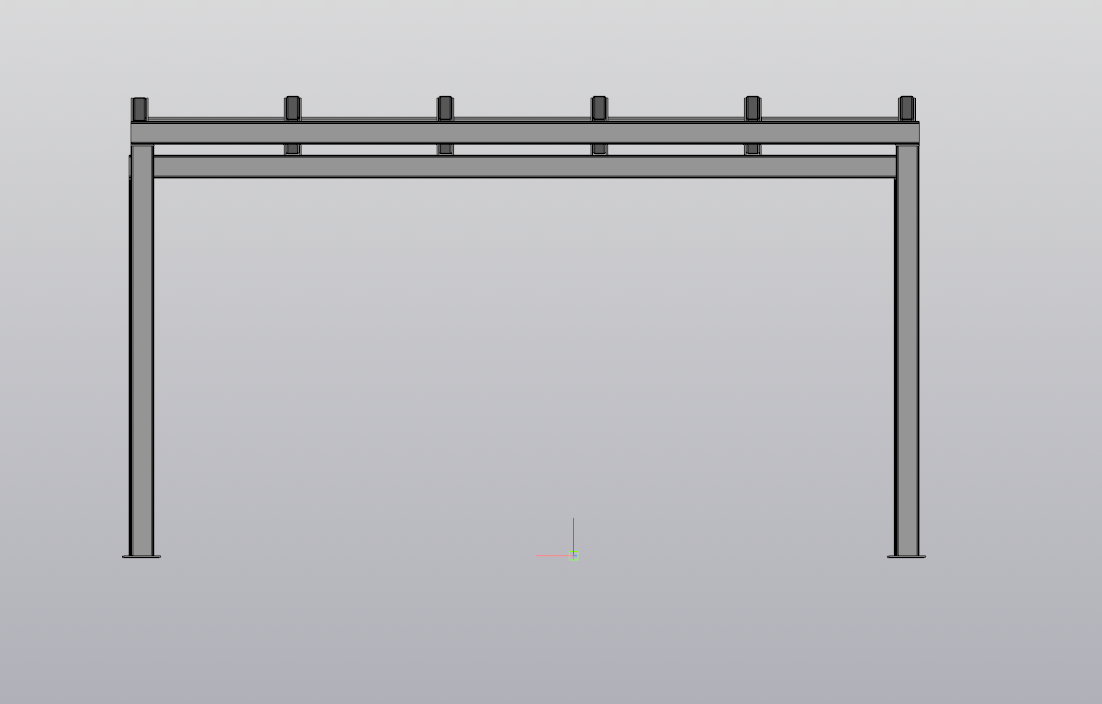

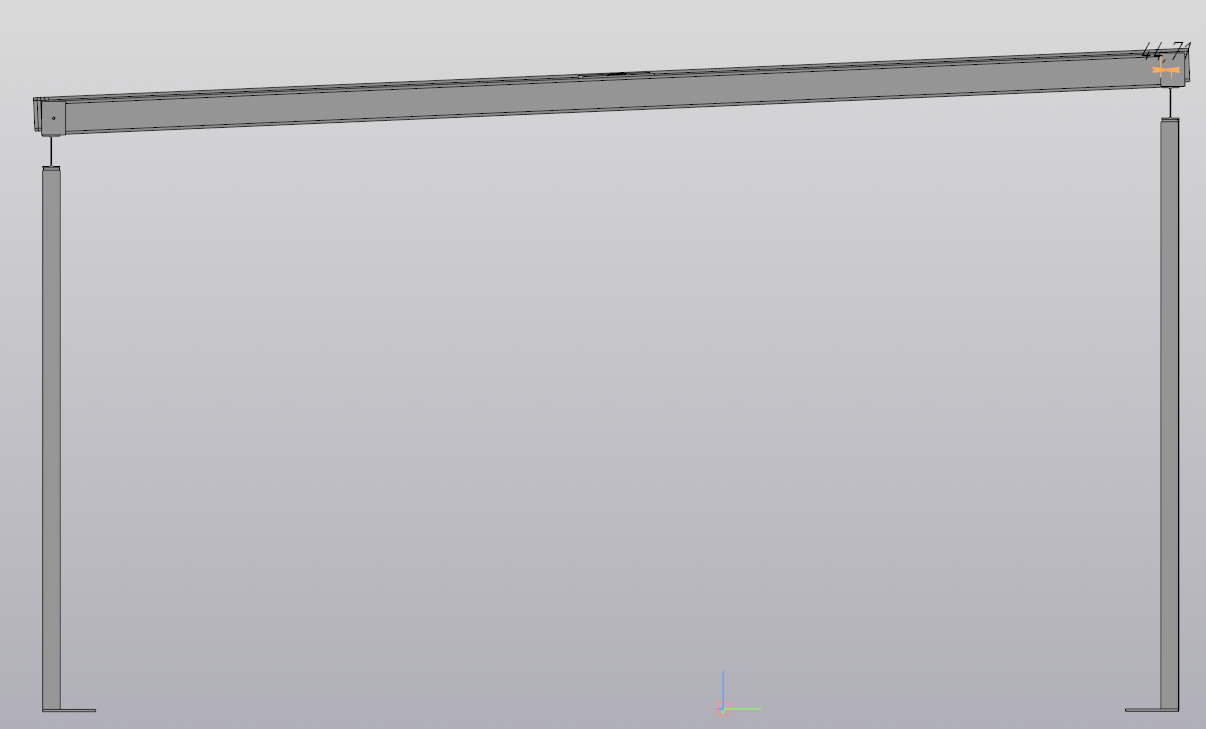

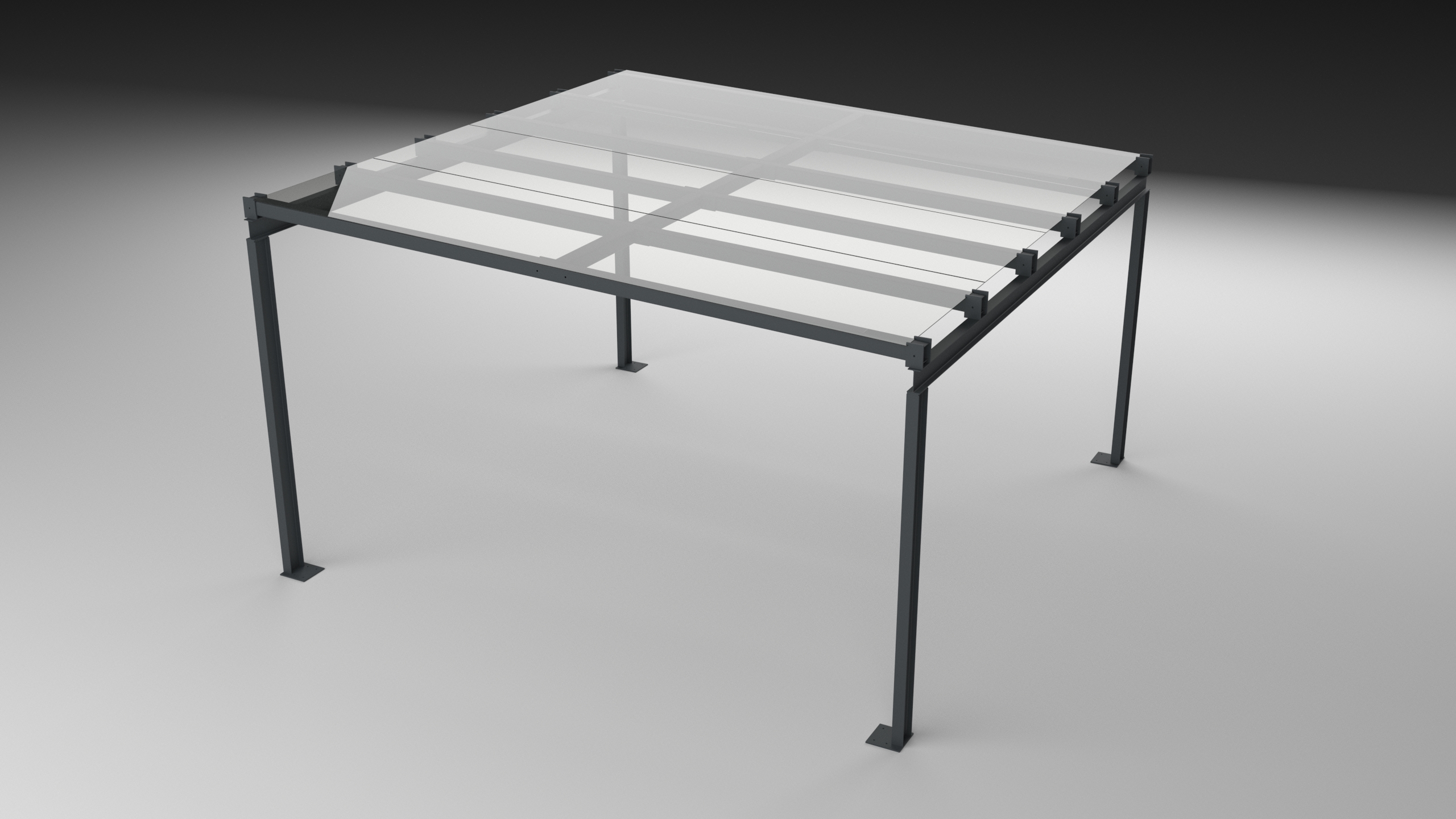

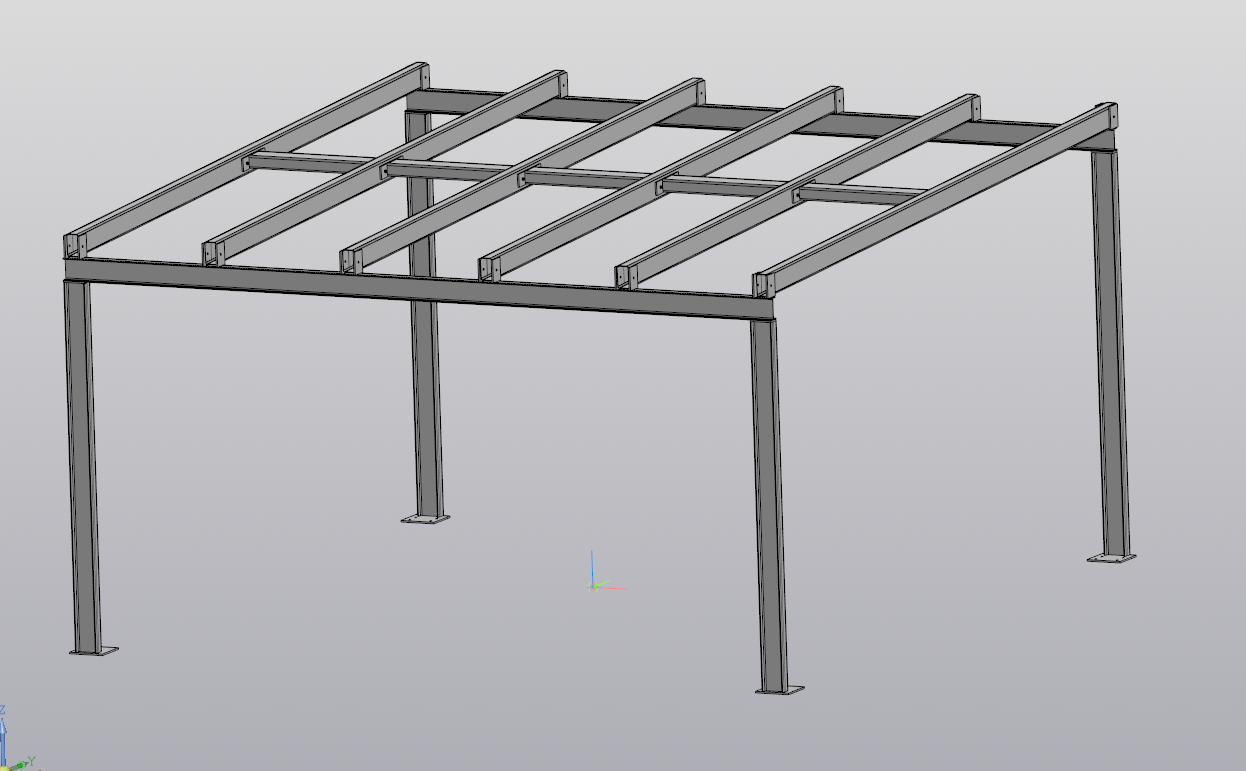

Взяв за основу мощный инструментарий КОМПАС-3D, я приступил к созданию полнофункциональной трехмерной модели. Весь процесс занял рекордные полдня, в течение которых были решены ключевые задачи:
Оптимизация узлов: каждое соединение было рассчитано так, чтобы лазерная резка обеспечила идеальную стыковку без необходимости ручной подгонки «болгаркой».
Визуальный ритм: индустриальный характер двутавра был подчеркнут строгой геометрией профиля и стеклянного заполнения.
Подготовка производства: Результатом проектирования стал полный пакет технической документации. Клиент получил готовые чертежи и точные DWG-файлы для прямой передачи на лазерный станок.
Скорость в данном случае не была синонимом спешки — это был результат глубокого владения САПР и понимания технологии обработки металла.
Заказчик остался полностью удовлетворен скоростью проектирования и чистотой предложенного решения. Проект был принят и оплачен в полном объеме, став еще одним подтверждением того, что качественный инжиниринг способен превратить набор металлолома в произведение современной архитектуры.
