Проект КМД реконструкции промышленного здания

Описание

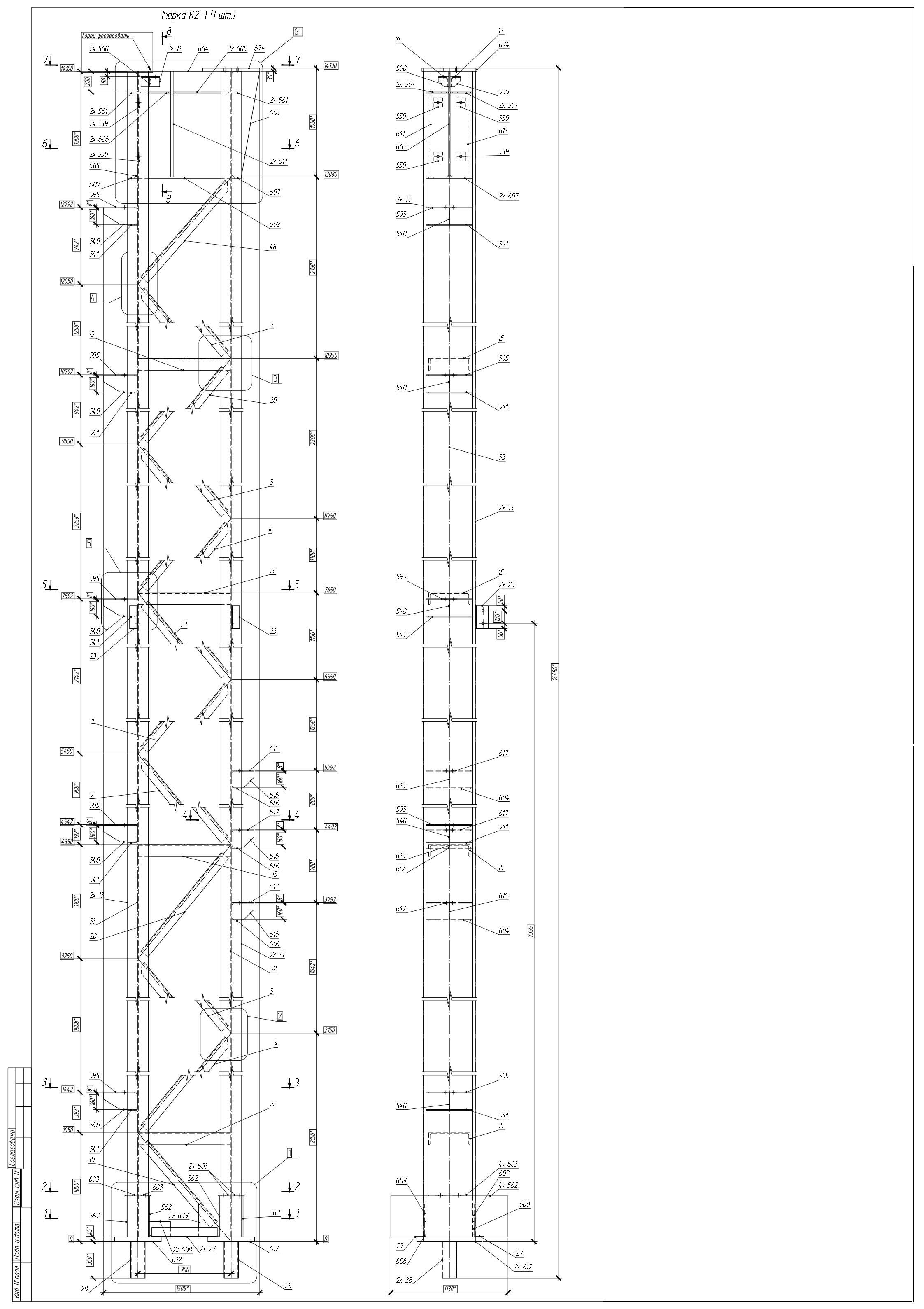

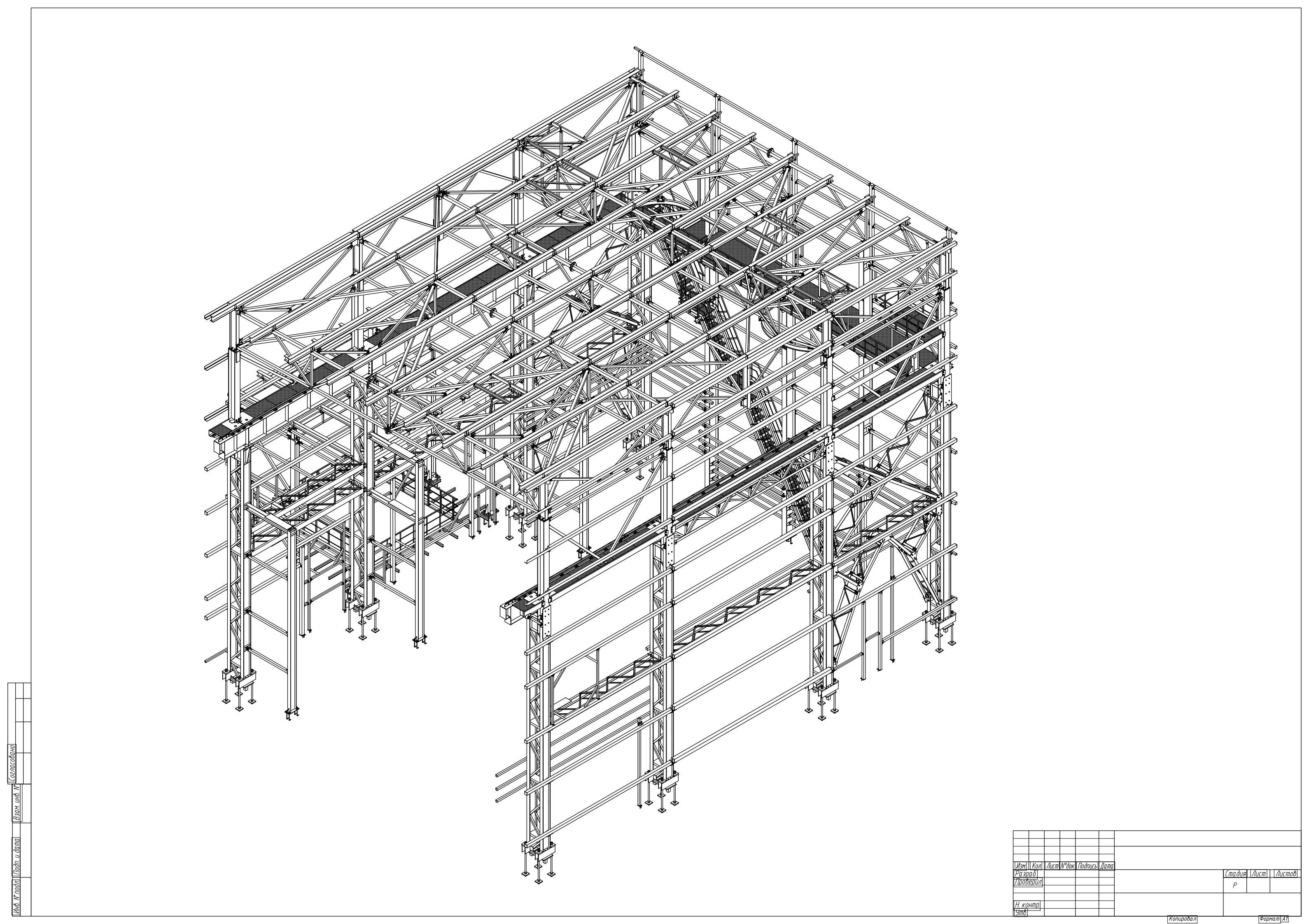

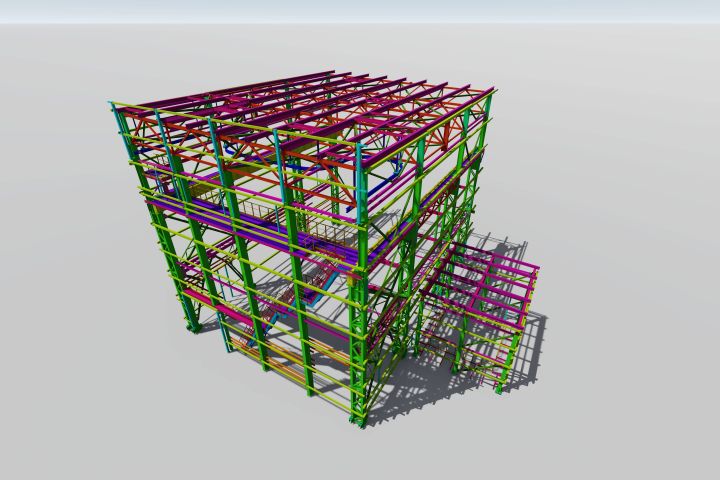

✅Выполнен проект реконструкции промышленного здания. Масса по #КМД 200,1т. ЭПо времени заняло 2 месяца. Размеры сооружения в плане 28х22м (31м с пристройкой) высота 23м. Основные колонны двухветвевые из сварных двутавров, верхние пояса ферм из прямоугольных труб 180х140, нижние пояса полуферм соединяются высокопрочными болтами класса 10.9. Подкрановые балки из сварного двутавра для мостового крана грузоподъёмностью 16т. Гнутый монорельс из 24М для лебедки грузоподъёмностью 1т. Колонны пристройки из прокатных двутавров 30К1, балки покрытия пристройки 60Б1. Модель и чертежи выполнены в AdvanceSteel2023, рендеры в Lumion10.5

Ссылки на примеры реализации

 t.me/kmd_enginer/88

Презентация проекта
