Описание

Спроектировать шкаф по дизайн-проекту от архитектора в С/У. Необходимо было построить шкаф так, чтобы была возможность попасть ко всем трубам, вентилям и т.п. Построение шкафа под помещение. Задача выполнялась поэтапно, по причине выбора материала, подготовки помещения, разработки, выбора крепления, фурнитуры. Задача была выполнена в программе SolidWorks 2024.

Решение

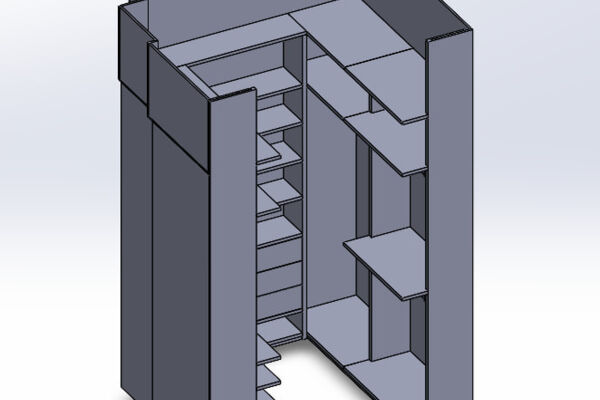

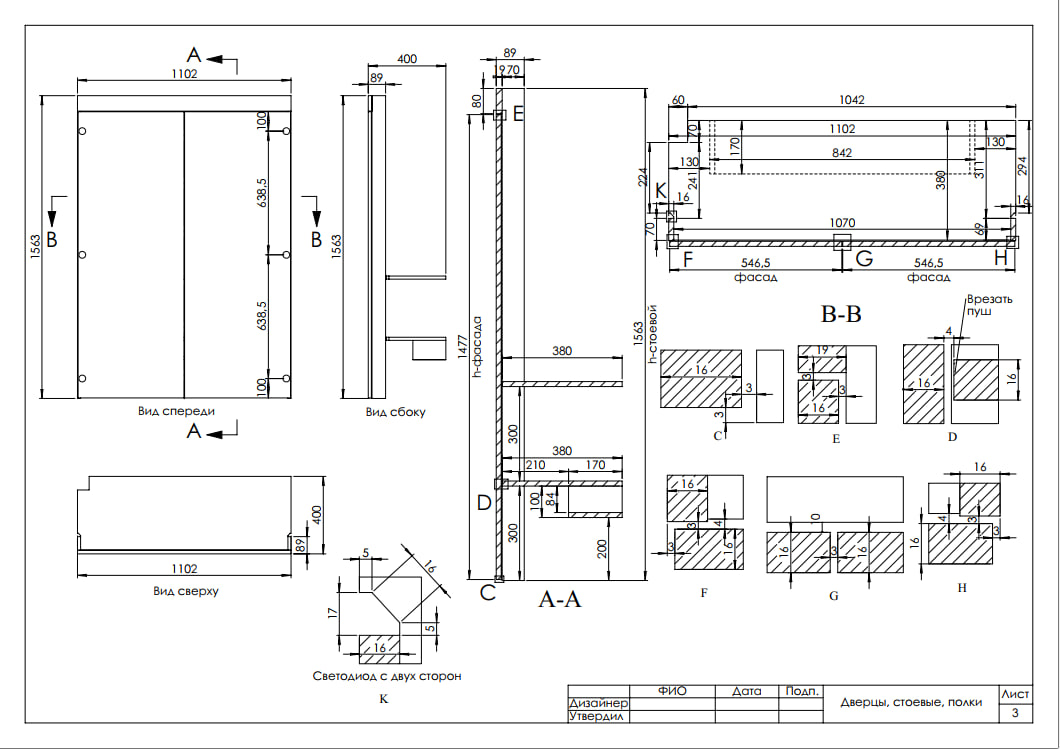

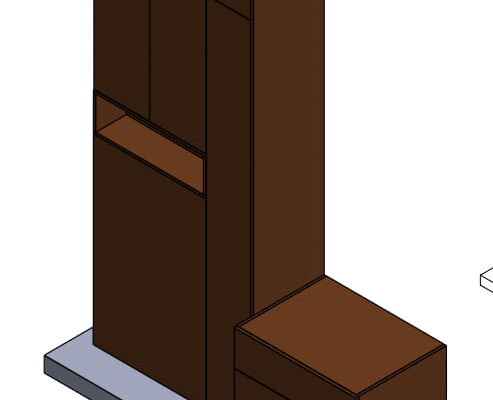

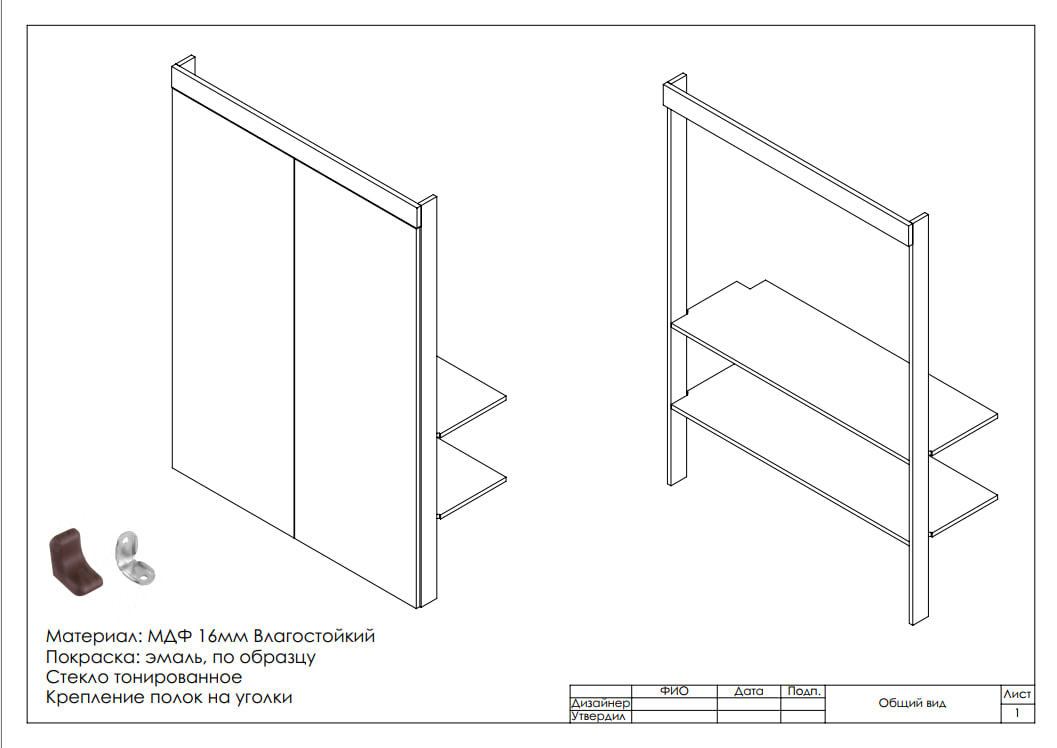

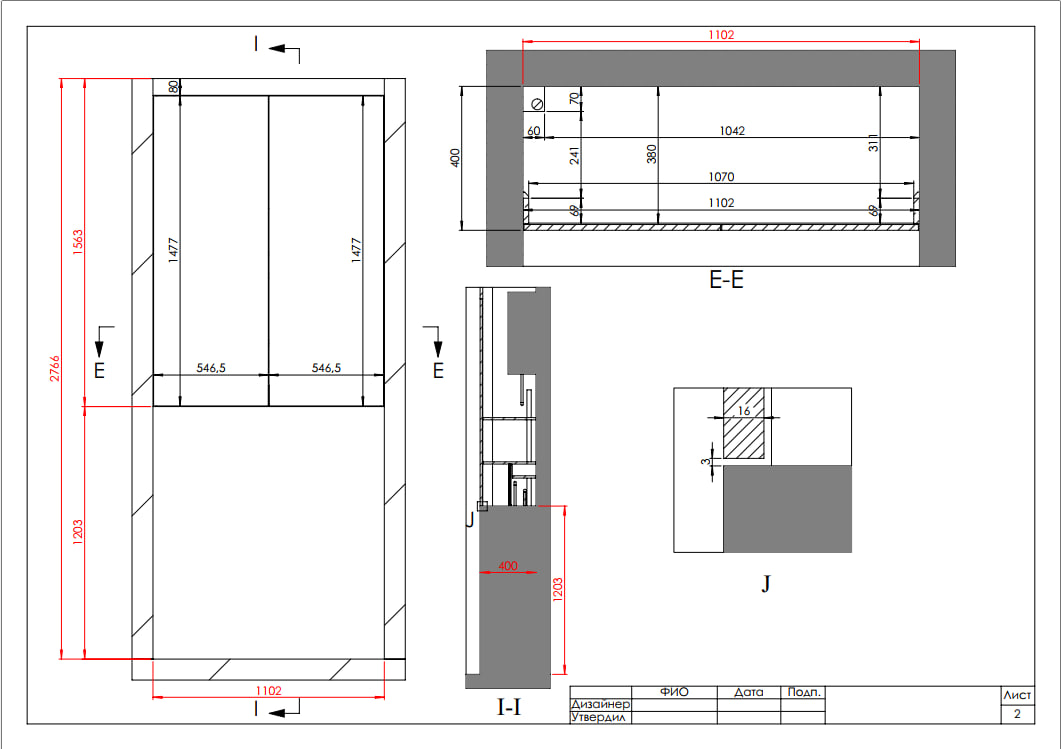

Сначала создавалась модель по дизайн-проекту от архитектора, изменялась по его желаниям и замерам помещения куда должен помещаться шкаф. В дальнейшем предоставлялись первые чертежи для проверки и каких-либо дизайнерских изменений от архитектора. В конце разрабатывался чертеж, который был отдан в работу на производство.

Результат

Результат положительный. Чертеж отдан в работу. Изделие находится в работе.

Презентация проекта
