Проект коровника и его результат

Описание

Стойло для коров на 200 голов.

Задача:
Разработать проект из стальной конструкции. Конструкция и железобетонный фундамент должны соответствовать всем требованиям AzDTN 2.3-1. Так же конструкция должна выдерживать снеговые нагрузки I района, ветровые нагрузки V района. А также обладать устойчивостью к воздействию сейсмических нагрузок в 9 баллов по шкале Рихтера.

Решение

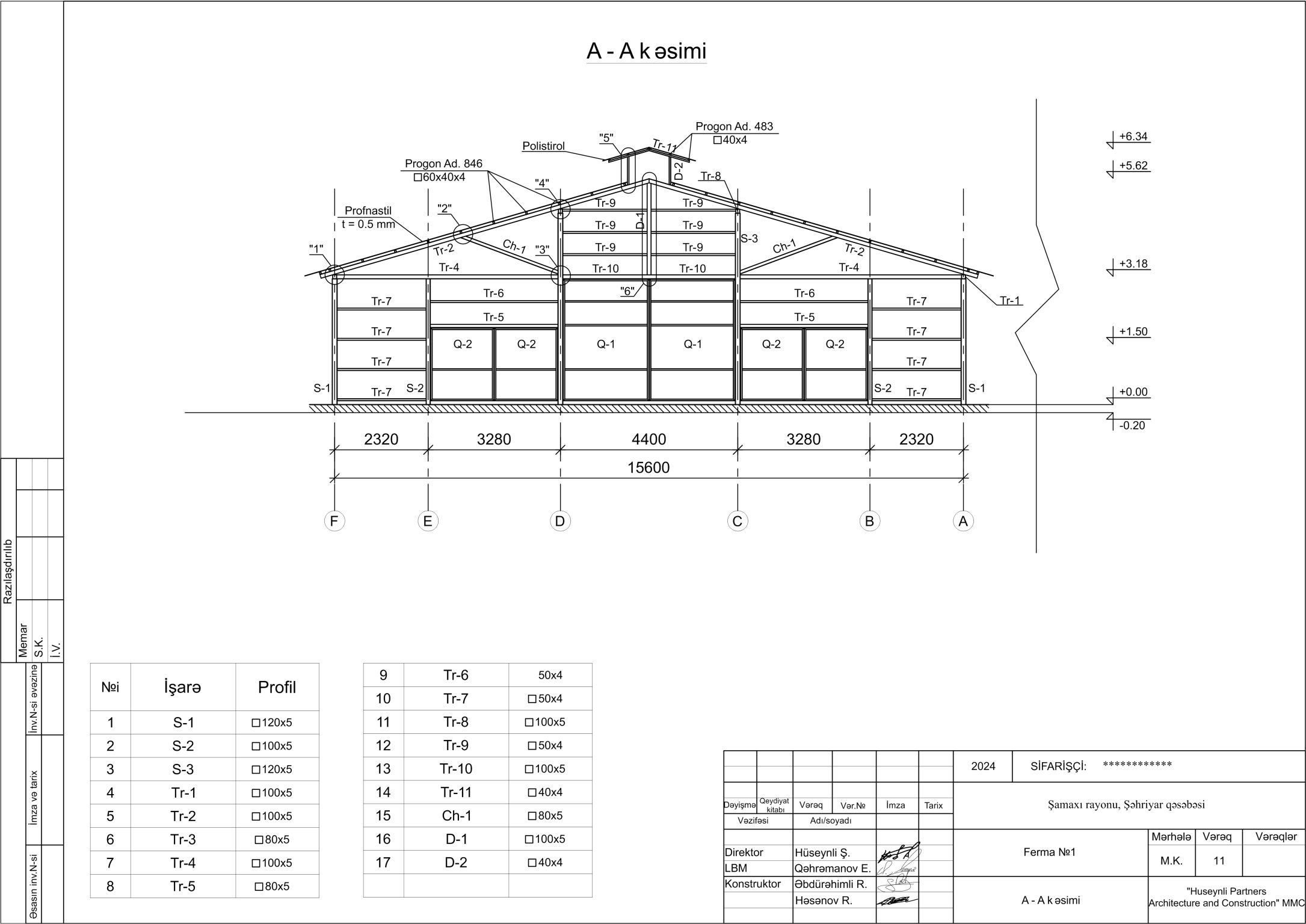

Основная несущая часть металлических конструкций была изготовлена из квадратного профиля 120х5 и 100х5 вспомогательные коллоны и стропилы из профиля 80х5

Результат

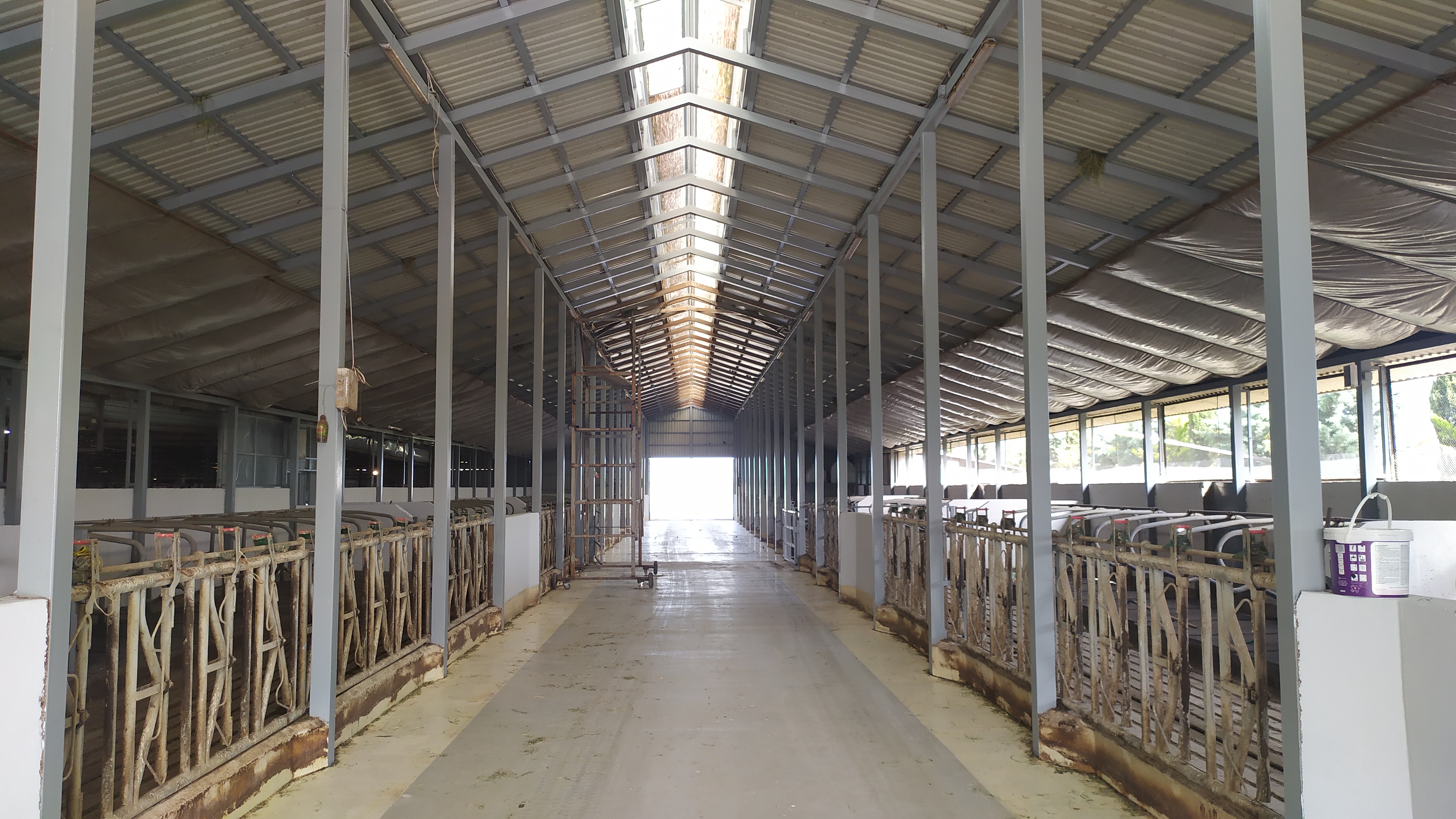

Результат показан на фото

Презентация проекта
