Описание

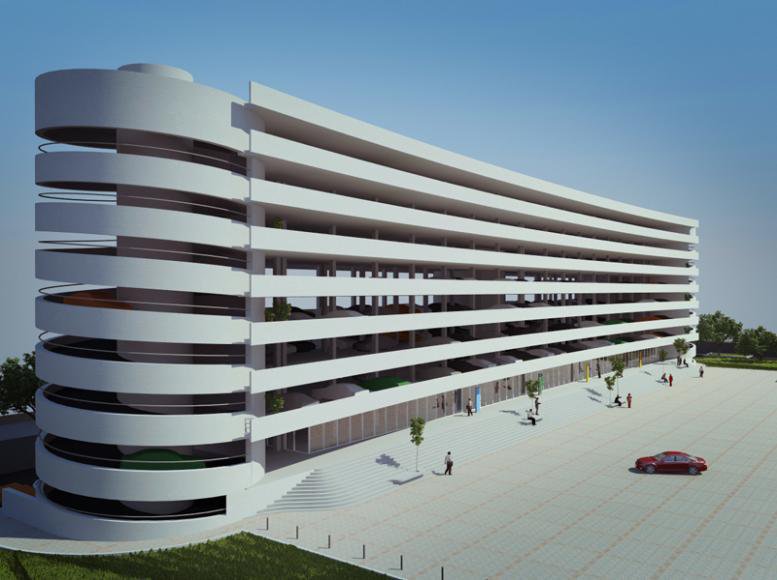

Название объекта: Автостоянка открытого типа на 700 машиномест
Площадь объекта: 18050 кв.м;
Этажность: 7
Год: 2015
Расположение: Московская область
Срок проектирования систем: 15 календарных дней

Задача: Разработать проект системы речевого оповещения 5-го типа на Автостоянке.

Решение:
Для реализации данного проекта принято оборудование марки ТРОМБОН, РОССИЯ.

Для оповещения находящихся в здании людей о возникшем пожаре принята СОУЭ 5 типа.

Система оповещения разделена на четырнадцать зон пожарного оповещения территории автостоянки и одну зону оповещения «Персонала»

Для управления направлением эвакуации устанавливаются световые динамические оповещатели «Стрелка» с изменяющимся смысловым значением. В случае возгарания в «левом» крыле здания загорается «Стрелка вправо» и соответственно в случае возгорания в «правом» крыле здания загорается «Стрелка влево».

Для реализации данного алгоритма оповещения предусмотрено использовать прибор управления пожарный на 16 зон «Тромбон-ПУ-М-16».

Для реализации обратной связи зон пожарного оповещения с постом охраны используется блок селекторной связи «Тромбон-БС-16», который устанавливается на посту охраны. В каждой пожарной зоне у выхода на лестничную клетку устанавливается вызывная панель «Тромбон-ВП» для связи с диспетчером.

Управление автоматическим открыванием дверей, оборудованных электромагнитными и электромеханическими замками, в случае «Пожара» происходит через реле разблокировки «эвакуационных выходов» прибора управления «Тромбон-ПУ-М-16».

Результат: Результатом работ является разработанная проектная документация на 37 листах с пояснительной запиской и схемами. Проект выполнен в срок, согласован и передан заказчику.
