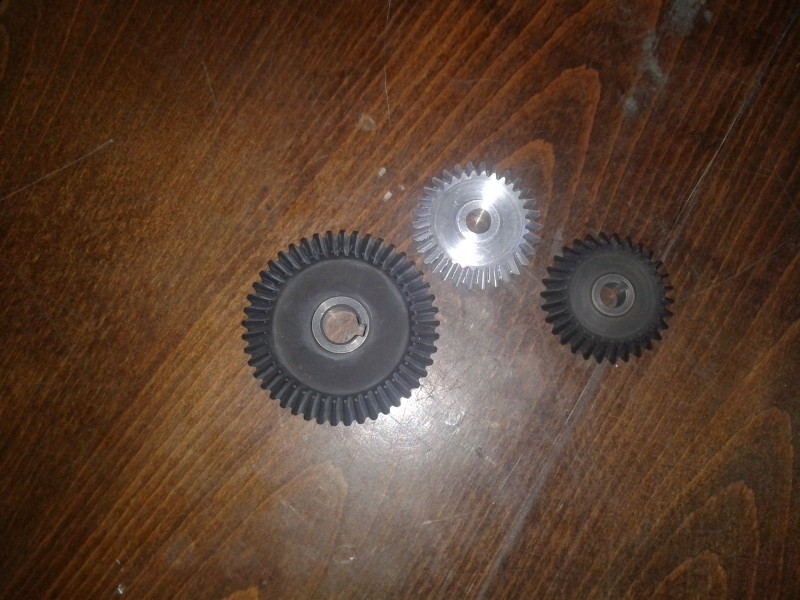

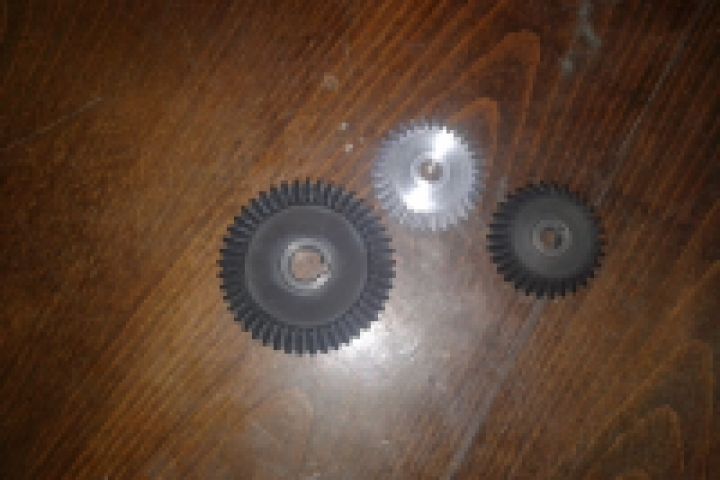

Задача: обработать прямозубую коническую шестерню mn=2, z=29, x=0 на 3-осевом фрезерном станке с ЧПУ.
Задача возникла в связи с отсутствием на предприятии специализированного зубообрабатывающего оборудования.
Реализация:
1. Создание 3D модели шестерни в среде SolidWorks.
2. Проектирование техпроцесса обработки, разработка УП в системе SolidCAM.
Техпроцесс:
1. Операция токарная на универсальном оборудовании.
2. Операция фрезерная на универсальном оборудовании (обработка 29 пазов дисковой фрезой 1 мм), обработка лыски для дальнейшего позиционирования заготовки.
3. Черновая операция - обработка сферической фрезой d=3 мм.
4. Чистовая обработка сферической фрезой d=1.5 мм.
